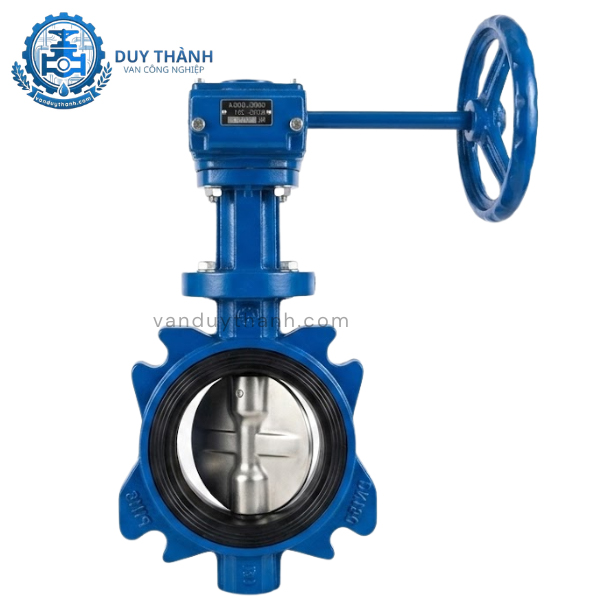

Van Bướm Nhôm Tay Quay Hiệu Kitz

1. Tính năng của Van Bướm Nhôm Tay Quay Hiệu Kitz

Van bướm nhôm tay quay Kitz không chỉ là một thiết bị cơ khí đơn thuần mà là một giải pháp kỹ thuật tinh tế từ Nhật Bản, mang lại hiệu suất vượt trội cho hệ thống đường ống.

• Trọng lượng siêu nhẹ: Nhờ vật liệu hợp kim nhôm, van có trọng lượng chỉ bằng khoảng 1/3 so với các dòng van gang cùng kích cỡ. Điều này đặc biệt có ý nghĩa trong việc giảm tải trọng lên hệ thống giá đỡ và đơn giản hóa quá trình lắp đặt tại các vị trí cao hoặc không gian hẹp.

• Hộp số trợ lực thông minh: Việc trang bị tay quay vô lăng kết hợp hộp số giúp người vận hành có thể đóng mở những đường ống kích thước lớn mà không cần dùng nhiều sức lực. Cơ chế bánh vít - trục vít cũng giúp ngăn chặn đĩa van bị đóng đột ngột dưới áp lực dòng chảy.

• Chống ngưng tụ sương vượt trội: Thiết kế cổ van cao kết hợp với đặc tính nhiệt của nhôm đúc giúp ngăn chặn hiệu quả hiện tượng đọng nước bên ngoài thân van khi dẫn môi chất lạnh, bảo vệ lớp bảo ôn và tránh han gỉ các phụ kiện xung quanh.

• Độ bền hóa học cao: Đĩa van sử dụng thép không gỉ SCS14A (Inox 316), có khả năng kháng lại sự ăn mòn của hóa chất và oxy hóa môi trường tốt hơn hẳn dòng Inox 304 thông thường.

2. Tác dụng của Van Bướm Nhôm Tay Quay Hiệu Kitz

Trong cấu trúc của một hệ thống tự động hóa tòa nhà hoặc nhà máy sản xuất, van bướm nhôm tay quay Kitz đóng vai trò điều phối dòng chảy với các tác dụng cụ thể:

• Điều tiết lưu lượng chính xác: Khác với dòng tay gạt chỉ có 10 nấc cố định, cơ chế tay quay cho phép người dùng điều chỉnh đĩa van dừng tại bất kỳ góc độ nào, giúp kiểm soát lưu lượng môi chất đi qua một cách tinh vi nhất.

• Cách ly và bảo trì hệ thống: Van cho phép đóng ngắt hoàn toàn một phân đoạn đường ống để thực hiện việc sửa chữa, thay thế các thiết bị đo lường hoặc máy bơm mà không làm gián đoạn toàn bộ quy trình.

• Giảm thiểu chấn động đường ống: Nhờ khả năng đóng mở từ từ thông qua tay quay, van giúp loại bỏ hiện tượng búa nước (Water Hammer) – nguyên nhân hàng đầu gây vỡ ống và hư hỏng các thiết bị cảm biến áp suất.

3. Thông số kỹ thuật của Van Bướm Nhôm Tay Quay Hiệu Kitz

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng van bướm nhôm Kitz do Van Duy Thành cung cấp:

4. Cấu tạo của Van Bướm Nhôm Tay Quay Hiệu Kitz

Thiết kế của Kitz luôn hướng tới sự bền bỉ và tính thẩm mỹ cao. Sản phẩm được cấu thành từ 4 bộ phận chính:

4.1. Thân van (Body)

Được làm từ hợp kim nhôm đặc biệt với bề mặt được xử lý chống oxy hóa. Thân van có thiết kế dạng Wafer mỏng, tích hợp các lỗ định vị bu lông giúp van luôn nằm chính tâm đường ống khi lắp đặt.

4.2. Đĩa van (Disc)

Đĩa van hình tròn dẹt, được chế tác từ Inox 316. Bề mặt đĩa được mài bóng gương để giảm thiểu lực cản dòng chảy và hạn chế sự bám dính của cặn bẩn, đồng thời bảo vệ gioăng cao su khỏi bị trầy xước.

4.3. Gioăng làm kín (Seat)

Sử dụng cao su EPDM chất lượng Nhật Bản. Gioăng được đúc tích hợp vào thân van, tạo ra một lớp lót bao phủ toàn bộ lòng van, đảm bảo môi chất không bao giờ tiếp xúc trực tiếp với thân nhôm, từ đó tăng tuổi thọ cho thiết bị.

4.4. Hộp số tay quay (Gear Box)

Đây là bộ phận cơ khí quan trọng bao gồm trục vít và bánh vít bên trong lớp vỏ bảo vệ. Phía trên có kim chỉ vị trí đóng/mở (Indicator) giúp nhân viên kỹ thuật dễ dàng giám sát trạng thái của van từ xa.

5. Nguyên lí làm việc của Van Bướm Nhôm Tay Quay Hiệu Kitz

Van hoạt động dựa trên nguyên lí truyền động cơ học chuyển đổi lực quay ngang thành lực xoay trục đứng.

Khi người vận hành xoay vô lăng theo chiều kim đồng hồ, trục vít trong hộp số sẽ quay và làm bánh vít xoay theo. Do bánh vít được gắn chặt vào trục van, nó sẽ kéo theo đĩa van xoay một góc 90 độ. Ở trạng thái đóng hoàn toàn, đĩa van sẽ nằm vuông góc với hướng dòng chảy và ép chặt vào gioăng EPDM để ngăn dòng chảy đi qua.

Ngược lại, khi quay vô lăng ngược chiều kim đồng hồ, đĩa van sẽ xoay dần về vị trí song song với hướng đường ống. Lúc này, dòng môi chất có thể lưu thông tự do. Nhờ cơ chế bánh răng, van sẽ không tự động thay đổi vị trí dù áp lực dòng chảy có lớn đến đâu, đảm bảo sự ổn định tuyệt đối cho hệ thống.

6. Môi trường ứng dụng của Van Bướm Nhôm Tay Quay Hiệu Kitz

Sản phẩm là lựa chọn ưu tiên hàng đầu cho các công trình đòi hỏi tiêu chuẩn kỹ thuật cao và tính thẩm mỹ:

• Hệ thống điều hòa trung tâm (HVAC/Chiller): Với đặc tính chống đọng sương, van bướm nhôm Kitz thường được dùng cho các đường ống nước lạnh trong các tòa nhà cao tầng, trung tâm thương mại.

• Hệ thống xử lý nước sạch: Chất liệu Inox 316 an toàn cho nguồn nước sinh hoạt, không gây ô nhiễm thứ cấp, phù hợp cho các nhà máy nước và khu dân cư cao cấp.

• Hệ thống khí nén và hơi ấm: Khả năng chịu nhiệt lên tới 120°C cho phép van hoạt động tốt trong các đường ống dẫn khí nén khô hoặc hệ thống sưởi ấm.

• Các khu vực gần biển: Khả năng chống oxy hóa tự nhiên của nhôm và inox 316 giúp van bền bỉ hơn trong môi trường không khí có chứa muối biển.

7. Hướng dẫn lắp đặt Van Bướm Nhôm Tay Quay Hiệu Kitz

Để đảm bảo van vận hành trơn tru và đạt tuổi thọ cao nhất, quý khách cần tuân thủ quy trình lắp đặt sau:

1. Vệ sinh mặt bích: Đảm bảo mặt bích ống và van sạch sẽ, không có xỉ hàn hoặc rác công nghiệp. Vì van đã có gioăng EPDM bao phủ, tuyệt đối không sử dụng thêm gioăng đệm cao su bên ngoài.

2. Mở hé đĩa van: Luôn để đĩa van ở góc mở khoảng 15-20 độ trước khi đưa vào giữa hai mặt bích. Nếu đóng hoàn toàn, lực siết bu lông có thể làm kẹp và hỏng gioăng.

3. Căn chỉnh bu lông: Xỏ bu lông định vị qua các tai van. Siết nhẹ bằng tay để đảm bảo van nằm cân đối giữa tâm ống.

4. Siết bu lông đối xứng: Thực hiện siết bu lông theo hình sao để lực ép từ hai mặt bích lên gioăng van được đồng đều, tránh tình trạng rò rỉ hoặc kẹt đĩa van.

5. Kiểm tra vận hành: Sau khi siết chặt, quay thử tay quay vài vòng để đảm bảo đĩa van không va chạm vào thành ống và kim chỉ vị trí hoạt động chính xác.

8. Van Duy Thành chuyên cung cấp Van Bướm Nhôm Tay Quay Hiệu Kitz

Van Duy Thành tự hào là nhà cung cấp giải pháp van công nghiệp uy tín hàng đầu, chuyên phân phối các dòng sản phẩm Kitz Nhật Bản chính hãng. Chúng tôi cam kết mang đến cho khách hàng sự an tâm tuyệt đối:

• Chất lượng Nhật Bản: Toàn bộ sản phẩm van bướm nhôm tay quay Kitz đều đầy đủ CO, CQ chứng minh nguồn gốc xuất xứ và tiêu chuẩn chất lượng.

• Giải pháp tối ưu: Đội ngũ kỹ thuật viên am hiểu sâu sắc về hệ thống HVAC và Chiller sẽ tư vấn giúp bạn lựa chọn model phù hợp nhất với yêu cầu kỹ thuật và ngân sách.

• Kho hàng sẵn có: Chúng tôi luôn dự trữ số lượng lớn các size thông dụng từ DN50 đến DN300 để phục vụ kịp thời tiến độ thi công của quý khách.

• Dịch vụ hậu mãi tận tâm: Bảo hành chính hãng 12 tháng, hỗ trợ giao hàng nhanh toàn quốc và tư vấn bảo trì định kỳ trọn đời sản phẩm.

Quý khách hàng đang tìm kiếm dòng van bướm bền bỉ, thẩm mỹ và vận hành nhẹ nhàng cho công trình của mình? Liên hệ ngay với Van Duy Thành để được hỗ trợ và báo giá tốt nhất!
