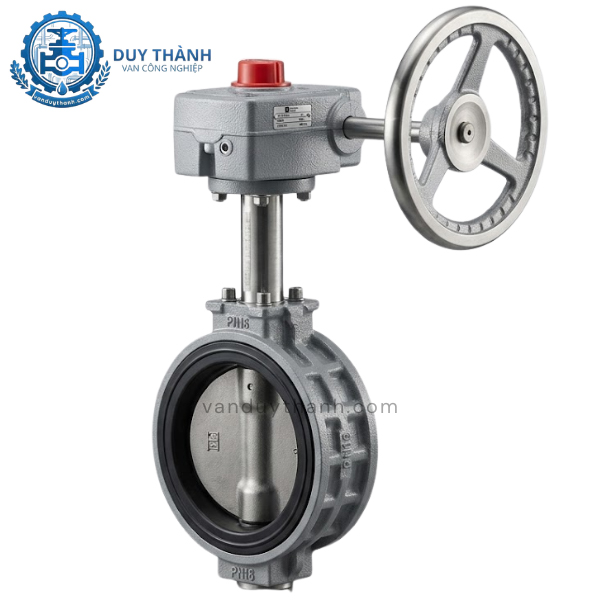

Van Bướm Gang Tay Quay Hiệu Kitz

1. Tính năng của Van Bướm Gang Tay Quay Hiệu Kitz

Van bướm gang tay quay Kitz không chỉ là một thiết bị cơ khí thông thường mà là biểu tượng của chất lượng công nghiệp Nhật Bản. Sản phẩm hội tụ nhiều tính năng vượt trội, phù hợp với các yêu cầu kỹ thuật khắt khe:

• Hộp số trợ lực vận hành êm ái: Khác với dòng tay gạt, dòng tay quay sử dụng hệ thống bánh vít và trục vít. Tính năng này cho phép đóng mở các loại van có kích cỡ lớn (từ DN200 trở lên) một cách từ từ, tránh hiện tượng búa nước (water hammer) gây hại cho đường ống.

• Độ kín khít hoàn hảo: Thiết kế đĩa van dạng đồng tâm kết hợp với gioăng làm kín EPDM cao cấp giúp van đạt độ kín tuyệt đối ở cả hai chiều dòng chảy.

• Khả năng chống ăn mòn và oxy hóa: Thân van được phủ lớp sơn Epoxy bảo vệ dày, đĩa van bằng Inox SCS13A giúp sản phẩm hoạt động bền bỉ trong môi trường độ ẩm cao hoặc tiếp xúc với hóa chất nhẹ.

• Thiết kế nhỏ gọn (Wafer Type): Dù có thêm hộp số nhưng thân van vẫn giữ thiết kế mỏng, giúp tiết kiệm không gian lắp đặt và giảm trọng lượng tổng thể cho hệ thống.

2. Tác dụng của Van Bướm Gang Tay Quay Hiệu Kitz

Trong cấu trúc của một hệ thống dẫn lưu chất, van bướm tay quay Kitz đóng vai trò điều tiết và bảo vệ cực kỳ quan trọng:

• Kiểm soát và điều tiết lưu lượng: Nhờ cơ chế tay quay, người vận hành có thể dừng đĩa van ở bất kỳ góc độ nào để điều chỉnh lưu lượng dòng chảy theo ý muốn một cách chính xác hơn so với dòng tay gạt.

• Ngắt dòng chảy an toàn: Tác dụng chính là cách ly các đoạn đường ống hoặc thiết bị (như máy bơm, lò hơi) để phục vụ công tác bảo trì, sửa chữa mà không cần xả toàn bộ hệ thống.

• Giảm thiểu rủi ro vận hành: Hộp số tích hợp bộ chỉ thị vị trí (Indicator) giúp nhân viên kỹ thuật dễ dàng quan sát trạng thái đóng/mở của van từ xa, tránh các sai sót trong quá trình vận hành thủ công.

3. Thông số kỹ thuật của Van Bướm Gang Tay Quay Hiệu Kitz

Dưới đây là bảng thông số chi tiết hỗ trợ khách hàng trong việc tra cứu và lựa chọn sản phẩm phù hợp:

4. Cấu tạo của Van Bướm Gang Tay Quay Hiệu Kitz

Sản phẩm được cấu thành từ 5 bộ phận chính, mỗi bộ phận được gia công tỉ mỉ để tạo nên một tổng thể vững chắc:

4.1. Thân van (Body)

Được đúc nguyên khối bằng gang dẻo, có khả năng chịu áp suất lớn và chống va đập. Thân van có thiết kế dạng wafer với các lỗ xỏ bu lông định vị, giúp van bám chắc vào mặt bích đường ống.

4.2. Đĩa van (Disc)

Có hình dạng như cánh bướm, được làm từ thép không gỉ (Inox 304/316). Đĩa van là bộ phận trực tiếp tiếp xúc với môi chất, được mài bóng các cạnh để giảm ma sát với gioăng, kéo dài tuổi thọ thiết bị.

4.3. Gioăng làm kín (Seat)

Lớp lót cao su EPDM bao phủ toàn bộ lòng van. Đây là bộ phận quan trọng nhất để đảm bảo van không bị rò rỉ. Gioăng Kitz có độ đàn hồi đặc biệt, không bị biến dạng khi bị đĩa van ép chặt trong thời gian dài.

4.4. Trục van (Stem)

Làm từ Inox 410 hoặc 403 cứng cáp, truyền lực quay từ hộp số xuống đĩa van. Trục van được thiết kế xuyên suốt hoặc hai nửa tùy kích cỡ để đảm bảo sự ổn định.

4.5. Hộp số và tay quay (Gear Box & Wheel)

Hệ thống bánh răng trợ lực giúp chuyển đổi lực quay nhẹ nhàng từ vô lăng thành momen xoắn lớn để xoay trục van. Phía trên hộp số có kim chỉ hướng Open/Close rõ ràng.

5. Nguyên lí làm việc của Van Bướm Gang Tay Quay Hiệu Kitz

Cơ chế hoạt động của van bướm tay quay Kitz dựa trên nguyên lí truyền động bánh vít - trục vít. Khi người vận hành quay vô lăng tay quay theo chiều kim đồng hồ, trục vít trong hộp số sẽ quay và làm chuyển động bánh vít. Bánh vít này được kết nối trực tiếp với trục van, từ đó làm xoay đĩa van một góc 90 độ.

• Quá trình đóng: Đĩa van xoay dần cho đến khi nằm vuông góc hoàn toàn với hướng dòng chảy, ép chặt vào gioăng cao su tạo độ kín tuyệt đối.

• Quá trình mở: Quay vô lăng ngược chiều kim đồng hồ, đĩa van xoay 90 độ để nằm song song với dòng chảy, cho phép môi chất đi qua với lưu lượng tối đa.

• Tính an toàn: Nhờ cơ chế tự hãm của bánh vít, đĩa van sẽ đứng yên tại vị trí dừng mà không bị áp lực của dòng chảy đẩy quay ngược lại, đảm bảo an toàn tuyệt đối cho người vận hành.

6. Môi trường ứng dụng của Van Bướm Gang Tay Quay Hiệu Kitz

Với sự bền bỉ của vật liệu và thiết kế thông minh, van bướm Kitz tay quay được ứng dụng rộng rãi trong:

• Hệ thống cấp thoát nước: Dùng trong các trạm bơm, nhà máy nước sạch và hệ thống xử lý nước thải công nghiệp.

• Hệ thống Phòng cháy chữa cháy (PCCC): Đây là dòng van không thể thiếu trong các cụm bơm chữa cháy của chung cư, nhà máy, kho bãi nhờ độ tin cậy cao.

• Hệ thống HVAC (Điều hòa không khí): Sử dụng điều tiết nước lạnh (chiller) và nước nóng trong các tòa nhà cao tầng.

• Công nghiệp đóng tàu và sản xuất: Ứng dụng trong các đường ống dẫn môi chất không có tính ăn mòn hóa học cao, hệ thống giải nhiệt máy móc.

7. Hướng dẫn lắp đặt Van Bướm Gang Tay Quay Hiệu Kitz

Để van hoạt động bền bỉ, quy trình lắp đặt cần tuân thủ các bước sau:

1. Kiểm tra khoảng cách mặt bích: Đảm bảo khoảng cách giữa hai mặt bích đủ rộng để đưa van vào mà không làm trầy xước lớp cao su gioăng.

2. Trạng thái đĩa van: Khi lắp, đĩa van nên được mở hé (khoảng 10 - 20 độ) để tránh mép đĩa van bị kẹt vào gioăng hoặc mặt bích khi siết bu lông.

3. Căn chỉnh tâm: Đặt van vào giữa, xỏ bu lông qua các lỗ định vị trên thân van bướm Kitz để đảm bảo van nằm chính xác tâm đường ống.

4. Siết bu lông đều tay: Siết các bu lông theo hình đối xứng (zig-zag) để lực ép từ mặt bích lên van được phân bổ đều, tránh gây biến dạng gioăng hay vênh mặt bích.

5. Kiểm tra hộp số: Sau khi lắp xong, thử quay vô lăng để kiểm tra độ trơn tru và đảm bảo kim chỉ vị trí hoạt động chính xác.

8. Van Duy Thành chuyên cung cấp Van Bướm Gang Tay Quay Hiệu Kitz

Van Duy Thành là đơn vị hàng đầu tại Việt Nam chuyên phân phối các dòng van công nghiệp chính hãng Kitz Nhật Bản. Với tâm thế luôn đồng hành cùng chất lượng công trình, chúng tôi cam kết:

• Chất lượng Nhật Bản: 100% hàng mới, đầy đủ chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality).

• Tư vấn chuyên nghiệp: Đội ngũ kỹ thuật của Van Duy Thành sẵn sàng hỗ trợ khách hàng lựa chọn model tối ưu nhất về công suất và chi phí.

• Kho hàng phong phú: Luôn sẵn kho số lượng lớn từ DN50 đến DN400, đáp ứng mọi tiến độ gấp của công trình.

• Chế độ hậu mãi chu đáo: Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ giao hàng tận nơi trên toàn quốc với mức giá cạnh tranh nhất thị trường.

Quý khách hàng đang tìm kiếm giải pháp van bền bỉ cho hệ thống của mình? Liên hệ ngay với Van Duy Thành để được nhận báo giá và tư vấn giải pháp kỹ thuật tốt nhất!
