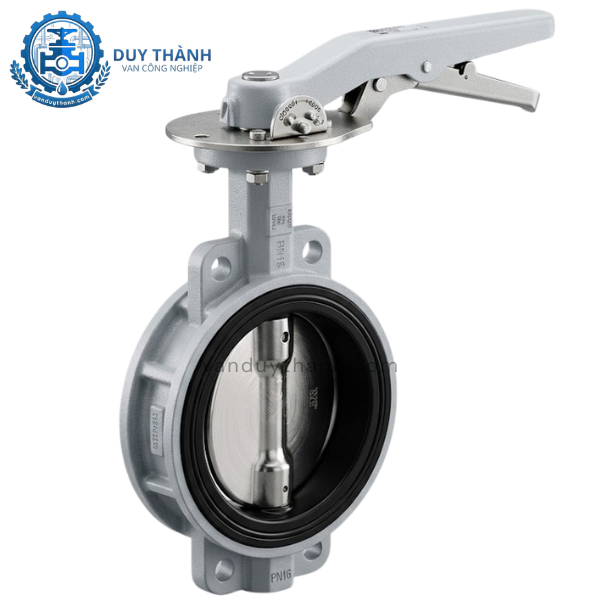

Van Bướm Gang Tay Gạt Hiệu Kitz

1. Tính năng của Van Bướm Gang Tay Gạt Hiệu Kitz

Van bướm gang tay gạt Kitz không chỉ đơn thuần là một thiết bị ngăn chặn dòng chảy, mà còn là kết tinh của công nghệ đúc và gia công cơ khí chính xác từ Nhật Bản. Sản phẩm sở hữu những tính năng ưu việt giúp khẳng định vị thế trên thị trường toàn cầu:

• Cơ chế đóng mở nhanh: Thiết kế tay gạt cho phép thay đổi trạng thái van từ đóng hoàn toàn sang mở hoàn toàn chỉ trong tích tắc, giúp xử lý nhanh các tình huống trong hệ thống đường ống.

• Trọng lượng nhẹ và thiết kế gọn: Với cấu trúc dạng Wafer (kẹp giữa hai mặt bích), van bướm Kitz tiết kiệm diện tích lắp đặt đáng kể so với van cổng hay van bi cùng kích thước, giảm tải trọng cho hệ thống giá đỡ đường ống.

• Khả năng tự làm sạch: Đĩa van có hình dạng khí động học, khi mở ra sẽ tạo ra dòng chảy xoáy nhẹ giúp cuốn trôi các cặn bẩn bám trên bề mặt đĩa và gioăng, hạn chế tình trạng kẹt van.

• Momen xoắn vận hành thấp: Nhờ sự kết hợp giữa trục van gia công nhẵn và gioăng cao su đàn hồi cao, người sử dụng có thể thao tác gạt van nhẹ nhàng mà không cần dùng quá nhiều lực.

2. Tác dụng của Van Bướm Gang Tay Gạt Hiệu Kitz

Trong một hệ thống kỹ thuật, van bướm Kitz đóng vai trò là "chốt chặn" quan trọng với nhiều tác dụng thực tiễn:

• Ngắt dòng chảy cô lập: Tác dụng chính của van là đóng ngắt dòng môi chất để thực hiện việc sửa chữa, bảo trì các thiết bị phía sau như máy bơm, đồng hồ đo hoặc cảm biến.

• Tiết lưu dòng chảy cơ bản: Dưới tay gạt có đĩa răng cưa giúp cố định đĩa van ở các góc mở khác nhau (thường chia làm 10 nấc), cho phép người dùng điều chỉnh sơ bộ lượng môi chất đi qua ống.

• Chống rò rỉ môi trường: Với gioăng EPDM bao trùm toàn bộ lòng van, sản phẩm ngăn chặn tuyệt đối tình trạng thất thoát nước hoặc khí ra bên ngoài, đảm bảo an toàn và vệ sinh cho khu vực vận hành.

3. Thông số kỹ thuật của Van Bướm Gang Tay Gạt Hiệu Kitz

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn cho dòng van bướm thân gang tay gạt Kitz:

4. Cấu tạo của Van Bướm Gang Tay Gạt Hiệu Kitz

Cấu tạo của van bướm Kitz được tối ưu hóa để tăng tuổi thọ và giảm thiểu hư hỏng trong quá trình sử dụng. Các bộ phận chính bao gồm:

4.1. Thân van (Body)

Thân van bướm Kitz thường được đúc từ gang dẻo, có độ dày đạt chuẩn giúp chịu được áp lực va đập và áp suất nén lớn. Bề mặt ngoài thường được phủ một lớp sơn Epoxy tĩnh điện màu xanh đặc trưng của hãng để chống lại tác động oxy hóa từ môi trường.

4.2. Đĩa van (Disc)

Đây là bộ phận trực tiếp tiếp xúc và ngăn chặn dòng chảy. Kitz sử dụng chất liệu Inox 304 (SCS13A) được mài bóng các cạnh để khi đóng vào gioăng cao su, nó tạo ra độ kín khít hoàn hảo mà không làm rách hay mòn gioăng.

4.3. Gioăng làm kín (Seat)

Lớp lót cao su EPDM của Kitz có độ đàn hồi cực tốt và khả năng phục hồi hình dạng nhanh chóng. Gioăng được ép chặt vào thân van, đóng vai trò như một lớp đệm kín giữa đĩa van và thân, đồng thời thay thế luôn đệm làm kín mặt bích khi lắp đặt.

4.4. Bộ phận tay gạt (Lever Handle)

Bao gồm tay cầm, lò xo kẹp và đĩa răng cưa. Tay gạt được làm từ hợp kim nhôm hoặc thép sơn tĩnh điện, có thiết kế vừa vặn với tay người sử dụng, giúp thao tác chuyển đổi góc mở nhanh chóng và định vị chính xác.

5. Nguyên lý làm việc của Van Bướm Gang Tay Gạt Hiệu Kitz

Van hoạt động dựa trên nguyên lý xoay tâm của đĩa van quanh một trục cố định. Khi ở trạng thái đóng hoàn toàn, đĩa van sẽ nằm vuông góc với hướng dòng chảy, ép chặt vào gioăng cao su tạo thành một bức tường ngăn cách tuyệt đối.

Khi người vận hành bóp khóa tay gạt và xoay một góc 90 độ, trục van sẽ truyền lực quay xuống đĩa van. Lúc này, đĩa van sẽ nằm song song với dòng chảy, cho phép môi chất đi qua với lưu lượng lớn nhất. Điểm đặc biệt của van Kitz là khả năng giữ cho đĩa van không bị rung lắc dưới áp lực dòng chảy mạnh nhờ hệ thống trục xuyên suốt được cố định chắc chắn bởi các vòng đệm (O-ring) ở phía trên và phía dưới.

6. Môi trường ứng dụng của Van Bướm Gang Tay Gạt Hiệu Kitz

Nhờ chất lượng vượt trội và tiêu chuẩn Nhật Bản, sản phẩm được ứng dụng rộng rãi trong nhiều môi trường khác nhau:

• Hệ thống cấp nước tòa nhà: Sử dụng trong các trục ống đứng, bể nước mái của chung cư, khách sạn nhờ tính gọn nhẹ và độ bền cao.

• Hệ thống xử lý nước thải: Thân gang cánh inox giúp van chịu được các tạp chất và hóa chất nồng độ thấp trong nước thải sinh hoạt.

• Hệ thống PCCC: Van bướm Kitz đạt các tiêu chuẩn về phòng cháy chữa cháy, thường được lắp đặt tại các trạm bơm bù áp hoặc các nhánh phun nước chữa cháy.

• Ngành điều hòa không khí (HVAC): Dùng để đóng mở nước lạnh (chiller) hoặc nước nóng trong các hệ thống điều hòa trung tâm.

7. Hướng dẫn lắp đặt Van Bướm Gang Tay Gạt Hiệu Kitz

Để đảm bảo van hoạt động ổn định và không bị rò rỉ, quy trình lắp đặt cần tuân thủ các bước kỹ thuật sau:

1. Vệ sinh đường ống: Trước khi lắp, cần thổi sạch cát, đá hoặc mạt sắt bên trong ống để tránh làm trầy xước gioăng cao su khi van hoạt động lần đầu.

2. Mở hé đĩa van: Luôn để đĩa van ở góc mở khoảng 10-15 độ khi đưa vào giữa hai mặt bích. Nếu đóng hoàn toàn, gioăng cao su có thể bị biến dạng do áp lực siết bu lông.

3. Căn chỉnh tâm: Đặt van vào giữa hai mặt bích, xỏ bu lông qua các lỗ định vị trên thân van bướm để đảm bảo van nằm chính xác tại tâm đường ống.

4. Siết bu lông: Siết các bu lông theo hình sao (đối xứng) để lực ép lên gioăng được đồng đều. Không nên siết quá chặt một bên vì dễ gây vênh bích và rò rỉ.

5. Kiểm tra vận hành: Sau khi lắp xong, thực hiện gạt thử tay van vài lần để kiểm tra xem đĩa van có bị chạm vào lòng ống hay mặt bích hay không.

8. Van Duy Thành chuyên cung cấp Van Bướm Gang Tay Gạt Hiệu Kitz

Van Duy Thành tự hào là đơn vị uy tín lâu năm trong lĩnh vực cung cấp thiết bị van công nghiệp, đặc biệt là dòng van bướm Kitz chính hãng từ Nhật Bản. Khi mua hàng tại Van Duy Thành, quý khách hàng sẽ nhận được những cam kết vàng:

• Hàng chính hãng 100%: Chúng tôi cung cấp đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà sản xuất Kitz.

• Kho hàng sẵn có: Với kho hàng diện tích lớn, Van Duy Thành luôn có sẵn đầy đủ các kích cỡ từ DN50 đến DN200 để phục vụ kịp thời các dự án PCCC và cấp thoát nước.

• Giá cả cạnh tranh: Nhờ mối quan hệ đối tác chiến lược, chúng tôi cam kết mang đến mức giá tối ưu nhất cho các nhà thầu và đơn vị thi công trên toàn quốc.

Hãy liên hệ ngay với Van Duy Thành để trải nghiệm chất lượng Nhật Bản và dịch vụ tận tâm nhất cho công trình của bạn!
