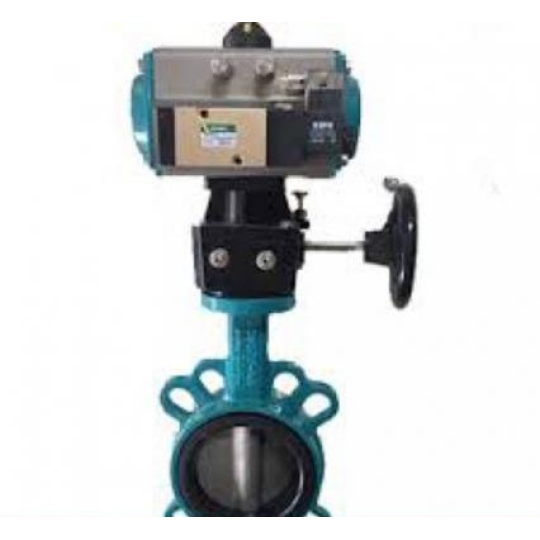

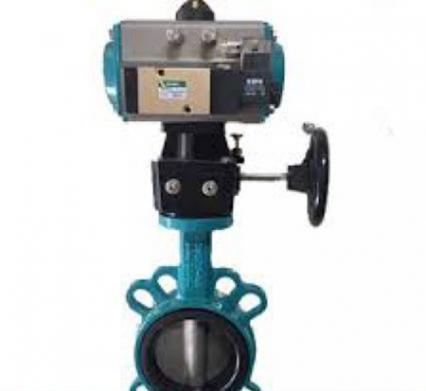

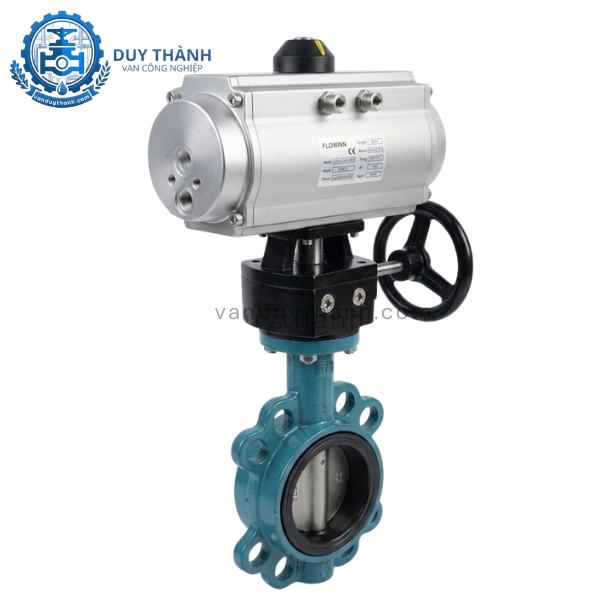

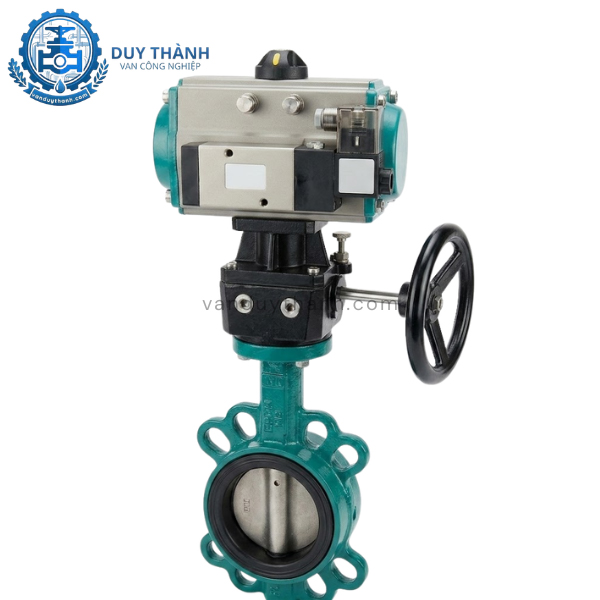

Van Bướm Gang Khí Nén Có Tay Quay
Van bướm gang khí nén có tay quay là giải pháp tự động hóa toàn diện, kết hợp giữa sức mạnh vận hành của bộ truyền động khí nén và tính linh hoạt của tay quay vô lăng phụ trợ. Sản phẩm được chế tạo từ gang chịu lực (có tùy chọn nhựa, inox, thép) với dải kích cỡ cực rộng từ DN50 đến DN1000, đáp ứng mọi quy mô đường ống. Điểm vượt trội của dòng van này là khả năng đóng mở cực nhanh (1s - 2s) cùng tính năng vận hành thủ công bằng tay quay trong trường hợp hệ thống mất nguồn khí nén đột ngột, đảm bảo tính an toàn và liên tục cho quy trình sản xuất. Với khả năng chịu áp suất lên đến 25bar và tương thích nhiều tiêu chuẩn mặt bích quốc tế như JIS, BS, DIN, ANSI, đây là lựa chọn hàng đầu cho các nhà máy tại Việt Nam. Sản phẩm nhập khẩu từ Hàn Quốc, Đài Loan hiện đang có sẵn tại kho Van Duy Thành với đầy đủ giấy tờ chứng nhận.
Dòng van này được ưa chuộng nhờ sự kết hợp giữa công nghệ tự động và cơ chế dự phòng an toàn:
Vận hành kép linh hoạt: Sử dụng khí nén để đóng mở tự động và tay quay (vô lăng) để điều khiển thủ công khi gặp sự cố mất khí.
Thời gian đáp ứng siêu nhanh: Tốc độ đóng mở chỉ mất từ 1s đến 2s, phù hợp cho các tình huống cần ngắt dòng lưu chất tức thì.
Độ bền vật liệu cao: Thân gang đúc dày dặn giúp van chịu được va đập vật lý và áp suất vận hành lớn lên đến 25bar.
Tính đa dạng cao: Tương thích với nhiều chất liệu và tiêu chuẩn mặt bích khác nhau, dễ dàng thay thế và lắp mới vào hệ thống hiện có.
Thiết bị đóng vai trò chủ chốt trong việc kiểm soát lưu chất tại các hệ thống đường ống công nghiệp:
Đảm bảo tính liên tục: Tay quay phụ giúp người vận hành vẫn có thể đóng/mở van ngay cả khi hệ thống khí nén gặp sự cố, tránh việc đình trệ sản xuất.
Điều tiết lưu lượng chính xác: Khi sử dụng bộ tuyến tính, van giúp kiểm soát tỷ lệ dòng chảy một cách khoa học và tự động.
Ngăn chặn búa nước: Cơ chế vận hành ổn định giúp bảo vệ đường ống khỏi các xung lực áp suất đột ngột.
Sản phẩm được cấu thành từ 4 bộ phận chính:
Thân van bướm: Làm từ Gang (hoặc Nhựa, Inox, Thép) với đĩa van xoay 90 độ.
Bộ truyền động khí nén (Pneumatic Actuator): Chuyển hóa áp lực khí (2-8 bar) thành mô-men xoắn để vận hành van.
Bộ tay quay phụ (Gear Box/Manual Override): Cụm vô lăng gắn giữa van và bộ khí nén, cho phép tác động cơ học trực tiếp vào trục van.
Gioăng làm kín: Chất liệu đàn hồi cao cấp giúp van kín khít hoàn toàn trong dải nhiệt độ từ -5 đến 180°C.
Bảng tổng hợp thông số kỹ thuật sản phẩm tại Van Duy Thành:
| Đặc tính | Thông số chi tiết |
| Chất liệu thân | Gang, Nhựa, Inox, Thép |
| Đường kính (Size) | DN50 – DN1000 |
| Áp suất làm việc | 16bar, 25bar |
| Áp suất khí nén cấp | 2 bar – 8 bar |
| Thời gian đóng mở | 1s – 2s |
| Kiểu điều khiển | On/Off hoặc Tuyến tính |
| Kiểu kết nối | Mặt bích, Wafer kẹp |
| Nhiệt độ làm việc | -5°C đến 180°C |
| Tiêu chuẩn mặt bích | JIS, BS, DIN, ANSI |
| Xuất xứ | Hàn Quốc, Trung Quốc, Đài Loan |
Van vận hành dựa trên sự kết hợp giữa năng lượng khí nén và cơ năng:
Chế độ tự động: Khí nén đi vào bộ truyền động đẩy piston dịch chuyển, tạo lực xoay trục van. Đĩa van xoay 90 độ để thực hiện chu trình đóng hoặc mở.
Chế độ thủ công: Khi cần sử dụng tay quay, người vận hành sẽ tác động lực vào vô lăng thông qua hệ thống bánh răng trợ lực để xoay trục van đến vị trí mong muốn. Cơ chế này thường được ưu tiên khi bảo trì hoặc trong tình huống khẩn cấp.
Để sản phẩm hoạt động hiệu quả nhất, cần lưu ý quy trình lắp đặt:
Vị trí lắp đặt: Đảm bảo không gian đủ rộng để có thể thao tác tay quay vô lăng một cách dễ dàng.
Căn chỉnh mặt bích: Đĩa van phải ở trạng thái đóng một phần khi đưa vào giữa hai mặt bích để tránh làm trầy xước gioăng và đĩa.
Lắp đặt bộ điều khiển & tay quay: Trục van, tay quay và bộ khí nén phải được lắp đồng tâm. Siết đều các bu lông kết nối theo hình đối xứng.
Kết nối khí nén: Sử dụng dây dẫn khí chịu áp phù hợp, đảm bảo nguồn khí sạch và khô để kéo dài tuổi thọ bộ truyền động.
Với kết cấu chắc chắn và tính năng an toàn cao, van được ứng dụng rộng rãi trong:
Hệ thống cấp thoát nước: Các nhà máy xử lý nước sạch và nước thải quy mô lớn.
Công nghiệp nặng: Ngành đóng tàu, nhiệt điện, luyện kim và sản xuất xi măng.
Hệ thống PCCC: Các cụm bơm điều áp yêu cầu tính an toàn tuyệt đối.
Xử lý hóa chất & Dầu khí: Sử dụng các phiên bản thân Inox hoặc Thép cho các môi trường đặc thù.
Van bướm gang khí nén có tay quay là thiết bị mang tính chiến lược cho các hệ thống đường ống đòi hỏi sự hiện đại nhưng vẫn đảm bảo tính dự phòng an toàn. Tại Van Duy Thành, chúng tôi cung cấp giải pháp tối ưu với sản phẩm nhập khẩu chính hãng, dải kích cỡ đầy đủ từ DN50 đến DN1000, cam kết mang lại hiệu quả vận hành vượt trội cho doanh nghiệp của bạn.
