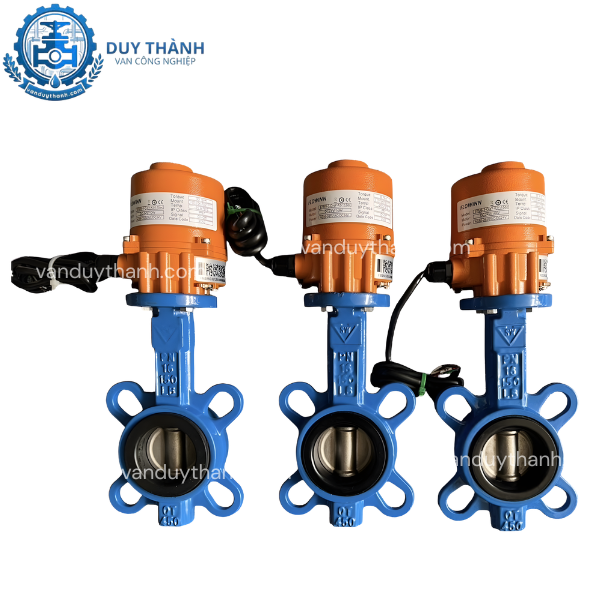

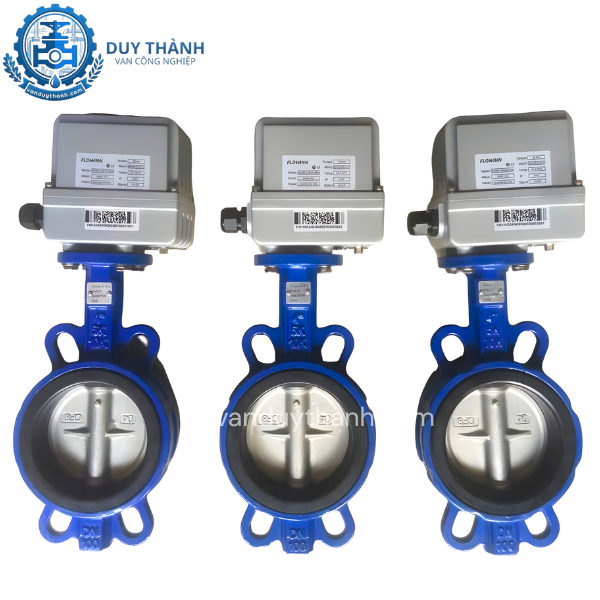

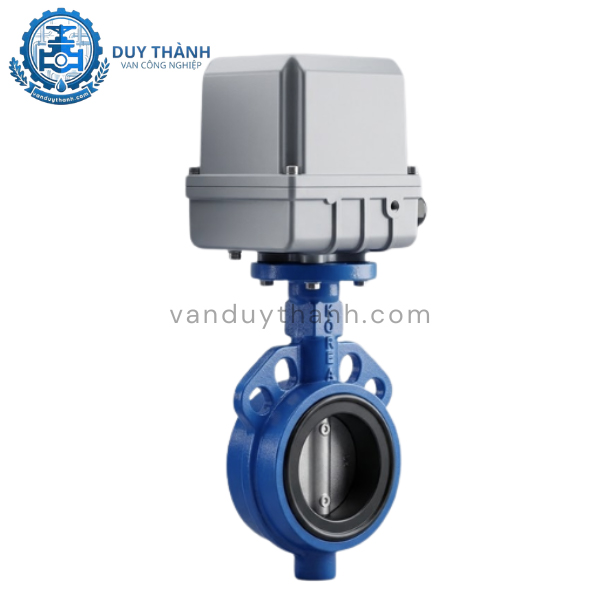

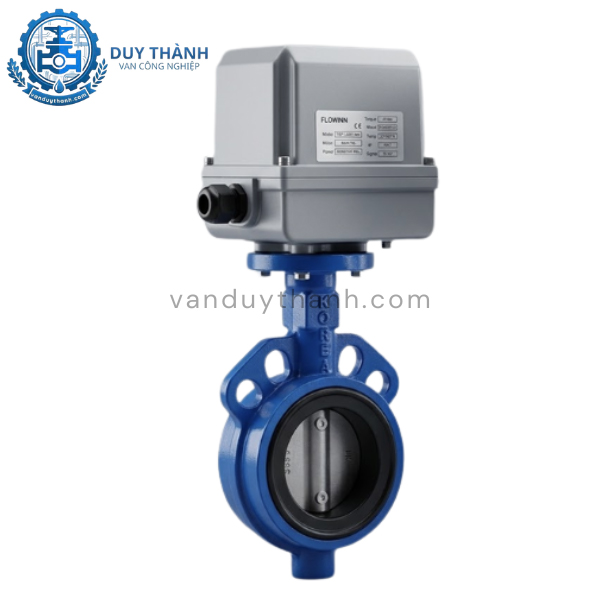

Van Bướm Gang Đóng Mở Điện

Thông tin chi tiết sản phẩm: Van Bướm Gang Đóng Mở Điện

1. Tính năng của van bướm gang đóng mở điện

Van bướm gang điều khiển điện là dòng van được ưa chuộng nhất trong các hệ thống cấp thoát nước nhờ những tính năng thực dụng:

• Hệ thống điều khiển đa năng: Cho phép lựa chọn giữa đóng mở hoàn toàn hoặc điều tiết lưu lượng theo tín hiệu 4-20mA, đáp ứng mọi yêu cầu khắt khe của hệ thống tự động.

• Cơ chế vận hành an toàn: Tích hợp bộ phận tay quay cơ học, cho phép người dùng đóng mở van bằng tay trong các tình huống khẩn cấp hoặc khi hệ thống điện gặp sự cố.

• Thời gian đóng mở linh hoạt: Tùy vào nhu cầu thực tế, bộ điện có thể thiết lập thời gian từ 15 giây đến 60 giây, giúp giảm thiểu hiện tượng búa nước gây hại cho đường ống.

• Kháng nước vượt trội: Với tiêu chuẩn IP67, thiết bị hoạt động ổn định trong môi trường ẩm ướt, bụi bẩn mà không lo chập cháy mạch điện bên trong.

2. Tác dụng của Van Bướm Gang Đóng Mở Điện

Sản phẩm mang lại giải pháp quản lý lưu chất hiện đại và tiết kiệm chi phí:

• Thay thế sức người vận hành: Đặc biệt hiệu quả với các dòng van kích thước lớn, nơi việc đóng mở thủ công đòi hỏi lực rất mạnh và tốn thời gian.

• Kiểm soát hệ thống từ xa: Người điều hành có thể ngồi tại phòng máy để kiểm soát hàng loạt van cùng lúc, nâng cao tính đồng bộ cho toàn bộ quy trình.

• Đảm bảo độ kín tối ưu: Sự kết hợp giữa cánh inox và gioăng EPDM giúp van không chỉ bền mà còn có khả năng ngắt dòng chảy hoàn toàn, tránh thất thoát tài nguyên.

3. Thông số kỹ thuật Van Bướm Gang Đóng Mở Điện

4. Cấu tạo của Van Bướm Gang Đóng Mở Điện

Van Bướm Gang Đóng Mở Điện là sự lắp ráp đồng bộ giữa phần van cơ học chịu lực và động cơ điện:

4.1. Phần thân van bướm cơ

• Thân gang dẻo: Có độ bền cơ học cao, chịu được va đập và áp lực lớn từ môi trường xung quanh.

• Đĩa van inox: Có dạng hình tròn dẹt, xoay quanh trục để đóng/mở. Vật liệu inox giúp chống lại sự ăn mòn của hóa chất và vi khuẩn.

• Gioăng EPDM: Là lớp lót bên trong thân van, giúp cánh van ép chặt khi đóng, tạo sự kín khít tuyệt đối.

4.2. Động cơ đóng mở điện (Actuator)

• Vỏ bộ điện: Thường làm bằng hợp kim nhôm, bảo vệ các bộ phận bên trong như bảng mạch, mô tơ và bánh răng.

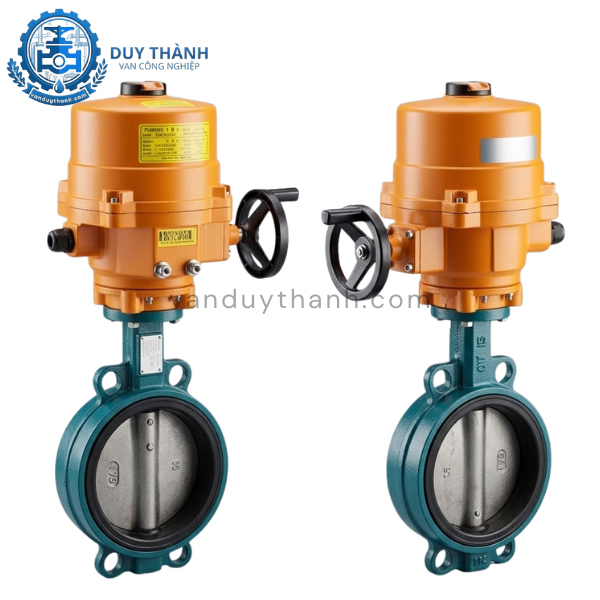

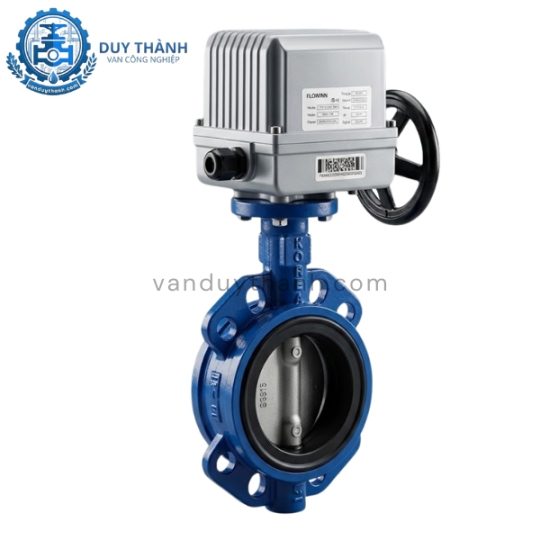

• Bộ phận tay quay: Nằm phía trên hoặc bên hông bộ điện, liên kết trực tiếp với trục van thông qua hệ thống ly hợp.

• Công tắc hành trình: Bộ phận cảm biến giúp ngắt điện khi van đã hoàn thành chu trình đóng hoặc mở hoàn toàn.

5. Nguyên lí làm việc của Van Bướm Gang Đóng Mở Điện

Cơ chế hoạt động của van dựa trên việc truyền động quay từ động cơ điện sang trục van:

1. Khi cấp điện: Động cơ điện bắt đầu quay, thông qua hệ thống bánh răng giảm tốc để tạo ra mô-men xoắn lớn truyền xuống trục van.

2. Đĩa van xoay: Trục van làm đĩa van xoay một góc 90 độ. Nếu đĩa nằm song song với dòng chảy, van ở trạng thái mở; nếu vuông góc, van ở trạng thái đóng.

3. Vận hành tuyến tính: Nếu sử dụng bộ tuyến tính, van sẽ dừng lại ở các góc mở trung gian (như 30% hay 60%) dựa trên cường độ dòng điện 4-20mA truyền vào.

4. Khi mất điện: Người vận hành sử dụng tay quay cơ để xoay trục van thủ công, đưa van về vị trí mong muốn.

6. Môi trường ứng dụng của Van Bướm Gang Đóng Mở Điện

Van bướm gang đóng mở điện là lựa chọn phổ biến trong:

• Ngành nước sạch và nước thải: Các trạm bơm, nhà máy nước thành phố và khu công nghiệp.

• Hệ thống điều hòa (HVAC): Kiểm soát dòng nước lạnh trong các tháp giải nhiệt và hệ thống Chiller.

• Ngành sản xuất thực phẩm: Ứng dụng trong các khâu xử lý nước thô hoặc hệ thống xả thải nhờ cánh inox đạt chuẩn vệ sinh.

• Hệ thống tưới tiêu: Tự động hóa việc tưới tiêu trong các trang trại quy mô lớn.

7. Hướng dẫn lắp đặt Van Bướm Gang Đóng Mở Điện

• Kiểm tra tiêu chuẩn bích: Đảm bảo mặt bích trên đường ống khớp với tiêu chuẩn của thân van (như JIS, BS) để việc bắt bulông được chính xác.

• Chiều lắp đặt: Van có thể lắp ngang hoặc đứng, tuy nhiên đầu điện nên hướng lên trên để dễ bảo trì và tránh đọng nước mưa.

• Đấu điện đúng sơ đồ: Luôn đọc kỹ sơ đồ đấu nối bên trong nắp bộ điện để tránh đấu nhầm dây gây cháy bảng mạch hoặc mô tơ.

• Kiểm tra tay quay: Trước khi vận hành bằng điện, nên thử quay bằng tay vài vòng để đảm bảo đĩa van không bị kẹt bởi vật lạ bên trong ống.

8. Van Duy Thành là đơn vị chuyên cung cấp Van Bướm Gang Đóng Mở Điện

Với nhiều năm kinh nghiệm trong lĩnh vực van công nghiệp, Van Duy Thành tự hào là đối tác tin cậy của hàng nghìn công trình trên cả nước. Khi chọn mua sản phẩm tại Van Duy Thành, quý khách sẽ được hưởng:

• Chất lượng chuẩn quốc tế: Sản phẩm thân gang cánh inox 304/316 bền bỉ, cam kết đầy đủ CO, CQ.

• Đa dạng giải pháp: Cung cấp đầy đủ các loại nguồn điện (220V, 24V, 380V) và dạng đóng mở (On/Off hoặc tuyến tính) theo đúng kỹ thuật hệ thống.

• Hỗ trợ tận tâm: Đội ngũ kỹ thuật hỗ trợ tư vấn chọn size, hướng dẫn lắp đặt và đấu nối mạch điện hoàn toàn miễn phí.

• Bảo hành uy tín: Chính sách bảo hành 12 tháng, lỗi đổi mới nhanh chóng, giúp quý khách hoàn toàn yên tâm vận hành.

Mọi nhu cầu về van bướm gang đóng mở điện, hãy liên hệ ngay với Van Duy Thành để được báo giá tốt nhất và tư vấn chuyên sâu!
