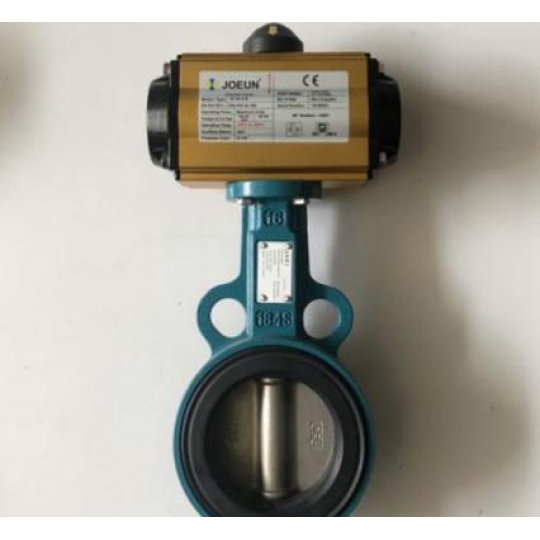

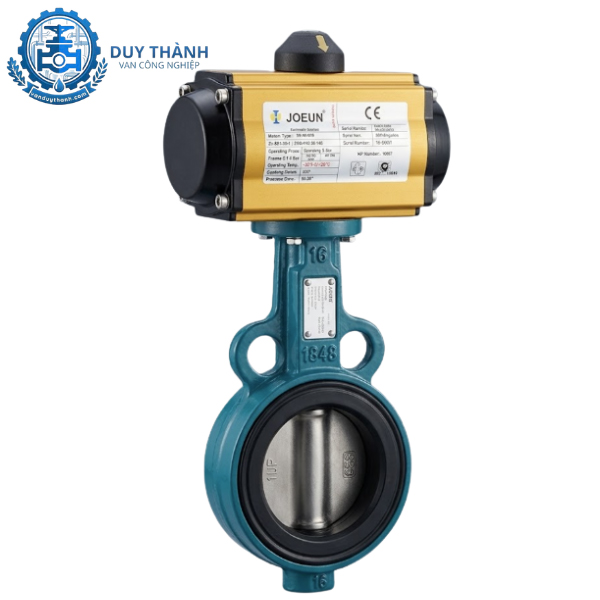

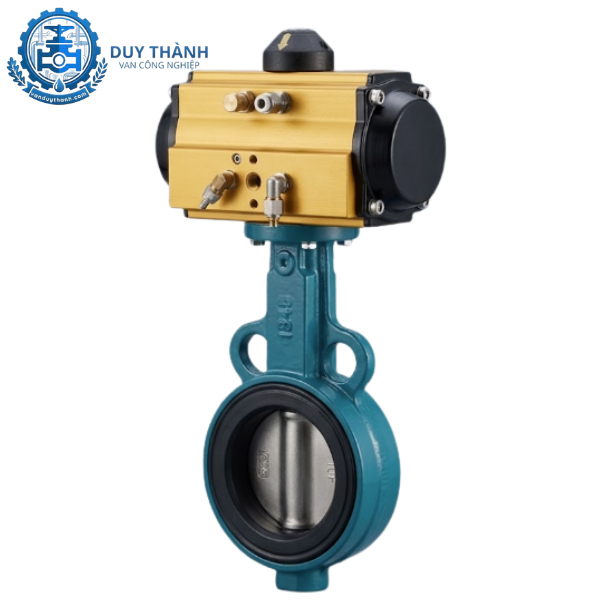

Van Bướm Gang Đóng Mở Khí Nén JAKI
Van bướm gang đóng mở khí nén JAKI là sự kết hợp hoàn hảo giữa thân van bướm bằng gang dẻo GG25 bền bỉ và bộ truyền động khí nén hiệu suất cao. Sản phẩm nổi bật với khả năng đóng mở tự động cực nhanh, giúp tối ưu hóa quy trình vận hành trong các nhà máy công nghiệp. Với cấu tạo cánh van và trục van bằng inox 304 hoặc 316, thiết bị đảm bảo khả năng chống ăn mòn và chịu áp lực vượt trội lên đến PN16. Hệ thống gioăng làm kín linh hoạt từ EPDM, PTFE đến NBR cho phép van hoạt động ổn định trong nhiều dải nhiệt độ và môi trường lưu chất khác nhau. Được thiết kế theo các tiêu chuẩn quốc tế như JIS, DIN, BS với dải kích thước rộng từ DN40 đến DN1200, đây là giải pháp tự động hóa tin cậy cho hệ thống nước, khí nén và hóa chất mà Van Duy Thành cung cấp.
Sản phẩm van bướm gang điều khiển khí nén của thương hiệu JAKI sở hữu những đặc tính kỹ thuật ưu việt, đáp ứng các tiêu chuẩn khắt khe trong tự động hóa công nghiệp:
Khả năng đóng mở nhanh chóng: Sử dụng áp lực khí nén để vận hành, van có thể chuyển trạng thái từ đóng sang mở hoàn toàn chỉ trong vài giây. Điều này đặc biệt hữu ích trong các hệ thống đòi hỏi tính thời điểm cao.
Độ bền cơ học cao: Phần thân van được làm từ gang dẻo GG25, một loại vật liệu có khả năng chịu va đập và áp suất tốt, hạn chế tối đa tình trạng nứt vỡ trong quá trình vận hành lâu dài.
Vật liệu tiếp xúc cao cấp: Đĩa van (cánh van) và trục van được làm từ Inox 304 hoặc Inox 316, giúp tăng cường khả năng chống oxy hóa và đảm bảo độ sạch của dòng lưu chất.
Tính tùy biến linh hoạt: Tùy theo nhu cầu thực tế, người dùng có thể lựa chọn loại gioăng làm kín phù hợp như EPDM (chịu nhiệt, nước sạch), PTFE (chống hóa chất) hoặc NBR (chống dầu).
Trong các hệ thống đường ống hiện đại, dòng van này không chỉ đơn thuần là thiết bị ngăn chặn dòng chảy mà còn đóng vai trò chiến lược:
Tác dụng lớn nhất của hệ thống đóng mở khí nén là loại bỏ thao tác thủ công bằng tay. Tại những vị trí lắp đặt trên cao, không gian hẹp hoặc môi trường độc hại, việc điều khiển van qua tủ PLC giúp đảm bảo an toàn cho nhân viên kỹ thuật và nâng cao năng suất lao động.
Van bướm đóng mở khí nén giúp kiểm soát chính xác dòng lưu chất đầu vào và đầu ra. Với cơ chế vận hành dứt khoát, van ngăn chặn hiện tượng thất thoát tài nguyên và hỗ trợ duy trì áp suất ổn định cho toàn bộ mạng lưới đường ống phía sau.
Nhờ vào khả năng lắp thêm các phụ kiện như Limit Switch Box (Công tắc giám sát hành trình) hoặc Solenoid Valve (Van điện từ chia khí), thiết bị có tác dụng gửi phản hồi trạng thái về trung tâm điều khiển, giúp giám sát hệ thống từ xa một cách toàn diện.
Dưới đây là bảng thông số kỹ thuật chi tiết của dòng van bướm gang khí nén JAKI:
| Thông số | Chi tiết kỹ thuật |
| Thương hiệu | JAKI (Đài Loan) |
| Loại van | Van bướm (Butterfly Valve) |
| Thân van | Gang dẻo GG25 (Cast Iron) |
| Trục & Cánh van | Inox 304 / Inox 316 |
| Gioăng làm kín | EPDM, PTFE, NBR |
| Đường kính | DN40 – DN1200 |
| Áp lực làm việc | PN10, PN16, JIS 10K |
| Tiêu chuẩn kết nối | JIS, DIN, BS, ANSI |
| Nhiệt độ làm việc | -10°C đến 180°C (tùy vào gioăng) |
| Áp suất khí nén điều khiển | 2 bar – 8 bar |
Sản phẩm được cấu thành từ hai bộ phận chính được kết nối đồng bộ:
Đây là phần tiếp xúc trực tiếp với đường ống. Thân gang GG25 được đúc nguyên khối với khả năng chịu lực nén cực tốt. Cấu trúc bao gồm đĩa van hình tròn xoay quanh trục inox. Bề mặt cánh inox được mài nhẵn để giảm ma sát khi tiếp xúc với gioăng lót, giúp kéo dài tuổi thọ của bộ phận làm kín.
Được lắp đặt phía trên thân van, đóng vai trò là động cơ vận hành. Bộ truyền động này thường có vỏ bằng hợp kim nhôm, bên trong chứa piston và hệ thống lò xo (đối với loại tác động đơn) hoặc chỉ có piston (đối với loại tác động kép). Khi cấp khí nén, áp suất sẽ đẩy piston di chuyển, thông qua hệ thống bánh răng xoay trục van một góc 90 độ.
Để hoàn thiện hệ thống, van thường được lắp kèm:
Van điện từ (Solenoid Valve): Điều hướng luồng khí nén vào bộ truyền động.
Công tắc hành trình: Báo trạng thái đóng/mở về tủ điện.
Bộ lọc khí nén: Đảm bảo nguồn khí cấp sạch, không có nước và tạp chất.
Van bướm gang đóng mở khí nén JAKI hoạt động dựa trên nguyên lý chuyển hóa năng lượng khí nén thành cơ năng xoay:
Quá trình mở van: Khi khí nén được cấp vào buồng chứa của bộ truyền động, áp lực khí đẩy piston di chuyển. Chuyển động tịnh tiến của piston được biến đổi thành chuyển động quay của trục van thông qua cơ cấu bánh răng. Trục van xoay 90 độ kéo theo cánh inox nằm song song với dòng chảy, cho phép lưu chất đi qua tối đa.
Quá trình đóng van: Đối với dòng tác động kép, khí nén được cấp vào buồng ngược lại để đẩy piston về vị trí cũ. Đối với dòng tác động đơn, khi ngừng cấp khí, lực đàn hồi của lò xo sẽ tự động đẩy đĩa van về trạng thái đóng ban đầu. Đĩa van xoay 90 độ vuông góc với đường ống, ép chặt vào gioăng EPDM/PTFE để ngăn dòng chảy.
Nhờ sự linh hoạt trong vật liệu gioăng và độ bền của thân gang, sản phẩm được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
Hệ thống xử lý nước: Nước cấp, nước thải, nước sạch trong các nhà máy và khu dân cư (thường dùng gioăng EPDM).
Hệ thống PCCC: Các trạm bơm cứu hỏa công suất lớn yêu cầu đóng mở tự động nhanh chóng.
Ngành sản xuất giấy và bột giấy: Nhờ cánh van inox có thể chịu được các dung dịch có tính mài mòn nhẹ.
Môi trường khí nén và hơi nóng: Sử dụng gioăng PTFE để chịu nhiệt độ lên đến 180°C.
Hệ thống thực phẩm và dược phẩm: Các môi trường đòi hỏi tiêu chuẩn vệ sinh cao, cánh inox 304/316 là lựa chọn ưu tiên để tránh ô nhiễm dòng chảy.
Để đảm bảo hiệu suất vận hành và độ bền cho van, quy trình lắp đặt cần tuân thủ các bước sau:
Chuẩn bị: Kiểm tra kích thước mặt bích đường ống có tương thích với tiêu chuẩn JIS/DIN/BS của van hay không. Làm sạch mặt bích, loại bỏ xỉ hàn và bụi bẩn bên trong ống.
Vị trí lắp đặt: Van bướm nên được lắp ở vị trí mở một phần (khoảng 10%) để tránh đĩa van bị kẹp chặt bởi mặt bích khi siết bu lông. Không nên lắp van khi đĩa đang đóng hoàn toàn.
Siết bu lông: Đưa van vào giữa hai mặt bích, chèn bu lông và siết đối xứng theo hình sao để lực ép được phân bổ đều lên lớp gioăng. Không cần dùng thêm gioăng phụ vì lớp lót của van đã đóng vai trò làm kín mặt bích.
Kết nối khí nén: Sử dụng dây dẫn khí nén phù hợp với chân ren của bộ truyền động. Đảm bảo áp suất khí cấp ổn định trong khoảng 3-8 bar để van vận hành mượt mà.
Việc lựa chọn một đơn vị cung cấp uy tín là yếu tố quan trọng nhất để đảm bảo chất lượng công trình và hiệu quả đầu tư. Van Duy Thành tự hào là nhà phân phối chiến lược các dòng van JAKI tại thị trường Việt Nam.
Cam kết chính hãng: Toàn bộ sản phẩm van bướm gang đóng mở khí nén JAKI đều có đầy đủ giấy tờ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
Giải pháp toàn diện: Chúng tôi cung cấp đa dạng các size từ DN40 đến DN1200, phù hợp với mọi quy mô dự án từ dân dụng đến công nghiệp nặng.
Tư vấn kỹ thuật chuyên sâu: Van Duy Thành luôn sẵn sàng hỗ trợ khách hàng tính toán thông số, lựa chọn vật liệu gioăng và cánh van tối ưu nhất cho từng môi trường cụ thể.
Giá thành cạnh tranh: Với lợi thế nhập khẩu trực tiếp, Van Duy Thành mang đến mức giá tốt nhất cùng chiết khấu hấp dẫn cho các đơn vị thầu và dự án lớn.
Quý khách hàng đang có nhu cầu tìm kiếm giải pháp đóng mở tự động cho hệ thống của mình? Hãy liên hệ ngay với Van Duy Thành để được trải nghiệm sản phẩm Van bướm gang đóng mở khí nén JAKI chất lượng cao cùng dịch vụ tận tâm nhất!
