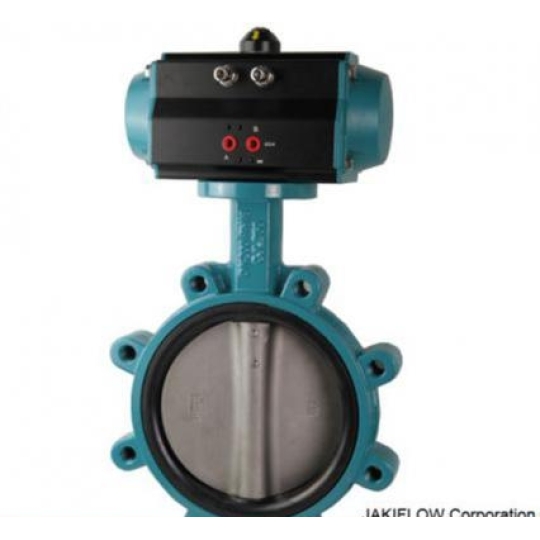

Van Bướm Điều Khiển Khí Nén JAKI
Van bướm điều khiển khí nén JAKI là giải pháp tự động hóa hàng đầu từ Đài Loan, kết hợp giữa thân van bướm đạt chuẩn API609 và bộ truyền động khí nén mạnh mẽ. Sản phẩm nổi bật với khả năng đóng mở tức thì (chỉ từ 1-2 giây), giúp tối ưu hóa hiệu suất vận hành trong các dây chuyền sản xuất hiện đại. Với cấu tạo thân gang hoặc inox và cánh van inox 304/316 mài bóng, thiết bị đảm bảo độ kín khít tuyệt đối và khả năng kháng ăn mòn vượt trội. Van tương thích với nhiều tiêu chuẩn mặt bích như JIS 10K, ANSI 150, và BS PN10/PN16, chịu được áp suất lên đến 300PSI. Đây là lựa chọn lý tưởng cho các hệ thống xử lý nước, thực phẩm, hóa chất và PCCC cần sự chính xác và độ tin cậy cao mà Van Duy Thành hân hạnh cung cấp.
Van bướm điều khiển khí nén JAKI đại diện cho sự tiến bộ trong công nghệ tự động hóa ngành van công nghiệp. Sản phẩm không chỉ dừng lại ở việc đóng ngắt dòng chảy mà còn mang đến những tính năng ưu việt:
Tốc độ phản hồi cực nhanh: Nhờ sử dụng áp lực khí nén (2-8 bar), van có khả năng chuyển trạng thái từ đóng sang mở hoàn toàn chỉ trong tích tắc. Điều này cực kỳ quan trọng trong các hệ thống ngắt khẩn cấp hoặc các quy trình chiết rót định lượng.
Thiết kế Wafer linh hoạt: Thân van được thiết kế theo dạng Wafer mỏng nhẹ, giúp giảm tải trọng cho đường ống và dễ dàng lắp đặt vào giữa các mặt bích tiêu chuẩn khác nhau như JIS, ANSI, DIN hay BS.
Vận hành bền bỉ trong môi trường khắc nghiệt: Bộ truyền động khí nén thường được chế tạo từ hợp kim nhôm đúc, phủ sơn tĩnh điện chịu nhiệt, chống lại sự ăn mòn của môi trường công nghiệp và thời tiết.
Khả năng tùy biến cao: Van có thể tích hợp thêm các phụ kiện thông minh như bộ định vị (Positioner) để điều tiết lưu lượng tuyến tính 4-20mA hoặc công tắc giám sát hành trình (Limit Switch Box) để báo trạng thái về tủ điện trung tâm.
Trong hệ thống công nghiệp tự động, van bướm khí nén JAKI đóng vai trò là "cơ quan thực thi" quan trọng nhất:
Thay vì phải vận hành thủ công bằng tay gạt hay tay quay tại những vị trí khó tiếp cận, van khí nén cho phép điều khiển tập trung từ phòng kỹ thuật. Điều này giúp giảm thiểu sai sót do con người và tăng tính đồng bộ cho hệ thống.
Tác dụng của van không chỉ là On/Off hoàn toàn. Khi kết hợp với các thiết bị điều khiển bổ trợ, van bướm JAKI có thể điều tiết lượng lưu chất đi qua đường ống một cách chính xác theo tỷ lệ phần trăm, phục vụ cho các yêu cầu phối trộn nguyên liệu phức tạp.
Với các dòng van khí nén kiểu "tác động đơn" (Single Acting), van có tác dụng tự động đóng hoặc tự động mở khi gặp sự cố mất nguồn khí cấp. Tính năng này giúp bảo vệ toàn bộ hệ thống hạ nguồn khỏi các thảm họa như tràn bể hoặc quá áp.

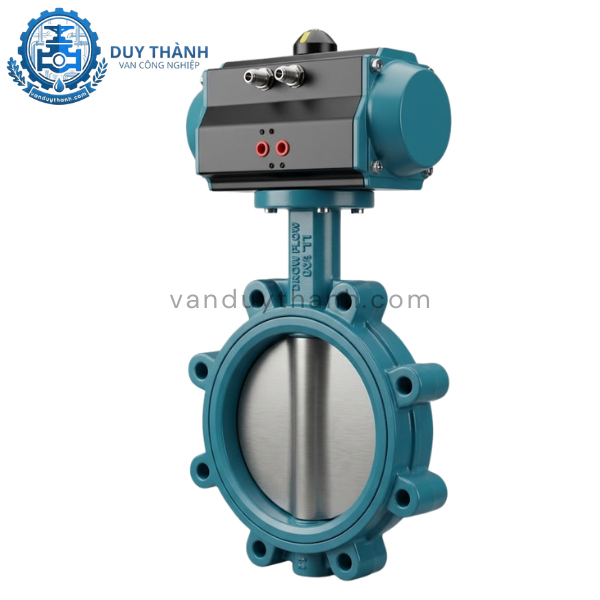

Van Bướm Điều Khiển Khí Nén Jaki được sản xuất theo các tiêu chuẩn quốc tế khắt khe, đảm bảo sự tương thích hoàn hảo:
| Đặc tính kỹ thuật | Thông tin chi tiết |
| Thương hiệu | JAKI (Đài Loan) |
| Kích cỡ (Size) | DN50 – DN1200 |
| Vật liệu thân van | Gang cầu, Gang xám, Thép, Inox 304/316 |
| Vật liệu cánh/đĩa | Inox 304, Inox 316 (CF8/CF8M) |
| Vật liệu gioăng | EPDM (120°C), PTFE (180°C), NBR |
| Áp suất làm việc | PN10, PN16, 200PSI, 250PSI, 300PSI, 10K |
| Áp suất khí nén điều khiển | 2 bar – 8 bar |
| Kiểu tác động | Tác động đơn (Spring Return) hoặc Tác động kép (Double Acting) |
| Tiêu chuẩn thiết kế | ISO 5752, MSS SP-67, API609 |
| Tiêu chuẩn kết nối bích | ISO7005-2, EN1092-2, ANSI 125/150, JIS 10K, AS4087 |
Sản phẩm là sự kết hợp hoàn mỹ giữa phần thân cơ khí chính xác và bộ truyền động khí nén mạnh mẽ:
Đây là bộ phận tiếp xúc trực tiếp với lưu chất. Thân van JAKI được đúc dày dặn, lớp lót (Seat) thường được làm bằng cao su EPDM hoặc nhựa PTFE tùy theo nhiệt độ môi trường. Cánh van được mài bóng gương để giảm ma sát và tăng độ kín.
Được coi là "bộ não" điều khiển vận hành. Cấu tạo gồm vỏ hợp kim nhôm, piston, trục răng và hệ thống lò xo (đối với dòng tác động đơn). Khi khí nén đi vào, áp lực sẽ đẩy piston di chuyển, thông qua cơ cấu bánh răng biến chuyển động tịnh tiến thành chuyển động quay 90 độ của trục van.
Được làm từ thép không gỉ cường độ cao, truyền lực trực tiếp từ bộ khí nén xuống đĩa van. Trục van được thiết kế kín khít với các vòng đệm O-ring để ngăn chặn lưu chất rò rỉ lên bộ truyền động.
Cơ chế vận hành của thiết bị dựa trên việc chuyển hóa năng lượng áp suất khí nén thành cơ năng xoay:
Dạng tác động kép (Double Acting): Để mở van, khí nén được cấp vào cổng A đẩy piston ra hai bên, làm xoay trục van 90 độ. Để đóng van, khí nén được cấp vào cổng B đẩy piston ngược lại vào trong.
Dạng tác động đơn (Single Acting): Khí nén chỉ dùng để mở van. Khi ngừng cấp khí, hệ thống lò xo tích năng bên trong bộ điều khiển sẽ tự động đẩy piston về vị trí ban đầu để đóng van (hoặc ngược lại).
Khả năng chỉ báo: Trên đỉnh bộ khí nén luôn có một núm chỉ báo (Indicator) giúp người vận hành quan sát được trạng thái van đang đóng hay mở bằng mắt thường từ khoảng cách xa.
Nhờ dải vật liệu đa dạng và tiêu chuẩn kỹ thuật cao, van JAKI được ứng dụng rộng rãi trong:
Hệ thống xử lý nước: Nước sạch, nước thải công nghiệp, hệ thống lọc RO.
Ngành thực phẩm và đồ uống: Dây chuyền sản xuất bia, nước giải khát, sữa (sử dụng thân inox, cánh inox).
Công nghiệp hóa chất: Vận chuyển các chất ăn mòn, axit loãng, bazo (sử dụng gioăng PTFE).
Hệ thống PCCC: Các trạm bơm cứu hỏa công suất lớn yêu cầu đóng mở nhanh và chịu áp lực 300PSI.
Ngành giấy và bột giấy: Xử lý dòng lưu chất chứa sơ sợi nhờ thiết kế cánh van inox sắc bén.
Lắp đặt đúng kỹ thuật là yếu tố tiên quyết để đảm bảo tuổi thọ của van và sự an toàn của hệ thống:
Vệ sinh đường ống: Trước khi lắp, hãy đảm bảo lòng ống sạch mạt hàn và bụi bẩn để không làm rách gioăng cao su.
Trạng thái cánh van khi lắp: Luôn để cánh van ở góc mở khoảng 10-20 độ để tránh đĩa van bị kẹp chặt bởi mặt bích khi siết bu lông.
Căn chỉnh mặt bích: Hai mặt bích đường ống phải song song và đồng tâm. Tuyệt đối không dùng van để kéo các đoạn ống bị lệch.
Kết nối nguồn khí: Sử dụng bộ lọc khí nén để đảm bảo khí cấp cho bộ điều khiển khô và sạch, giúp bảo vệ piston và các phớt chặn bên trong.
Siết bu lông đối xứng: Siết bu lông theo quy tắc đối xứng để lực ép phân bổ đều lên mặt bích, tránh hiện tượng rò rỉ.
Trong bối cảnh thị trường có nhiều dòng van trôi nổi, việc lựa chọn một đơn vị uy tín như Van Duy Thành là bảo hiểm cho chất lượng công trình của bạn.
Chất lượng Đài Loan đích thực: Chúng tôi cam kết cung cấp sản phẩm JAKI chính hãng, đầy đủ chứng chỉ CO, CQ.
Giải pháp kỹ thuật tối ưu: Đội ngũ kỹ sư tại Van Duy Thành không chỉ bán sản phẩm, chúng tôi tư vấn giải pháp từ vật liệu gioăng đến kiểu tác động khí nén phù hợp nhất với ngân sách của bạn.
Kho hàng lớn – Giao hàng nhanh: Chúng tôi luôn sẵn kho số lượng lớn các size từ DN50 đến DN600 để đáp ứng tiến độ công trình nhanh nhất.
Dịch vụ hậu mãi tận tâm: Chính sách bảo hành 12 tháng, 1 đổi 1 nếu có lỗi sản xuất và hỗ trợ kỹ thuật trọn đời sản phẩm.
Quý khách hàng đang tìm kiếm một giải pháp tự động hóa tin cậy? Hãy liên hệ ngay với Van Duy Thành để được trải nghiệm sản phẩm Van bướm điều khiển khí nén JAKI chất lượng cao cùng dịch vụ chuyên nghiệp nhất!
