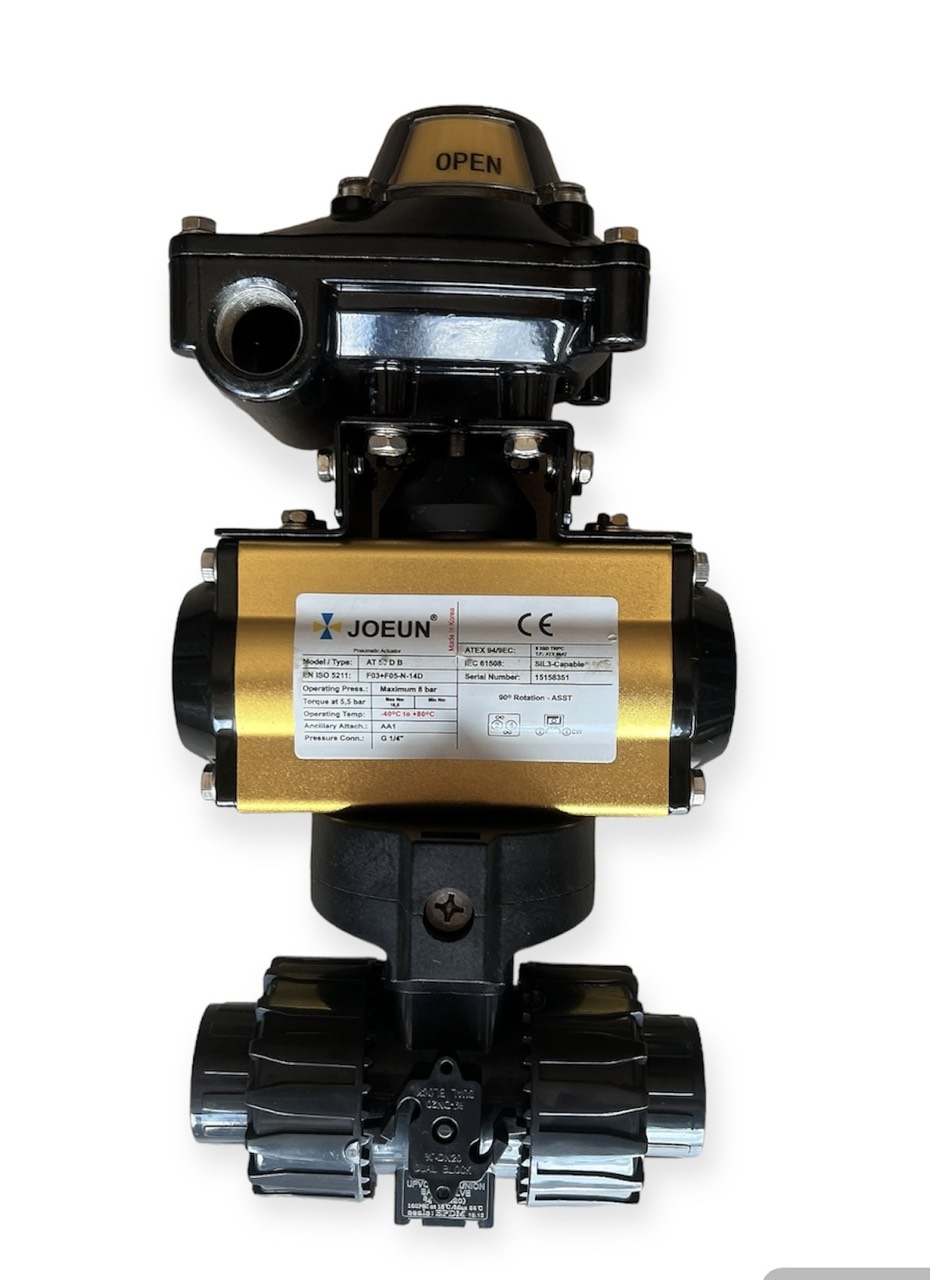

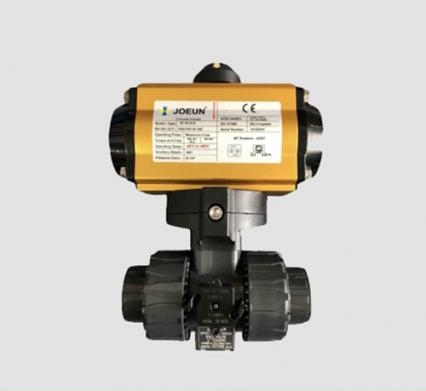

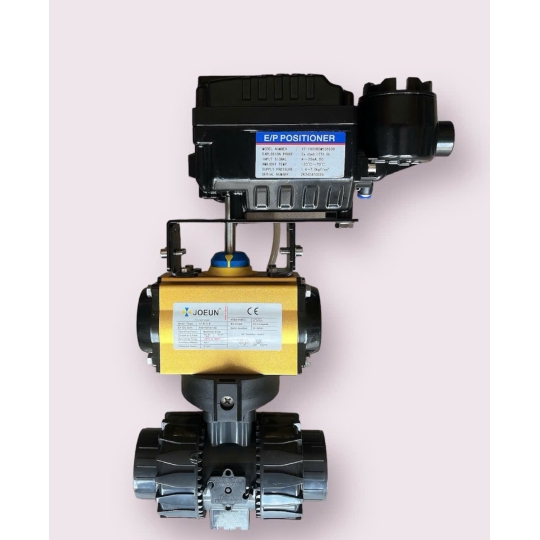

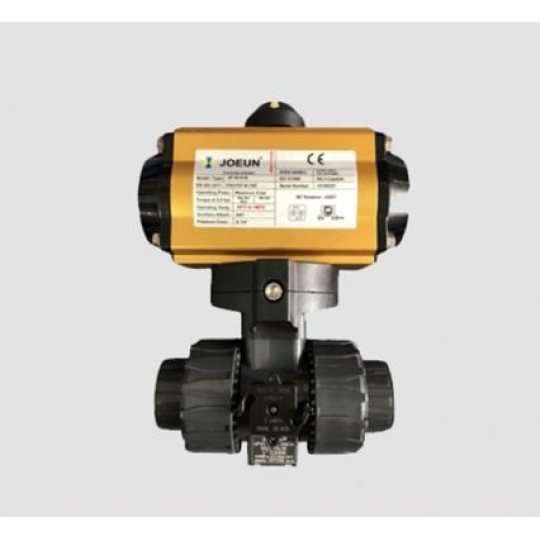

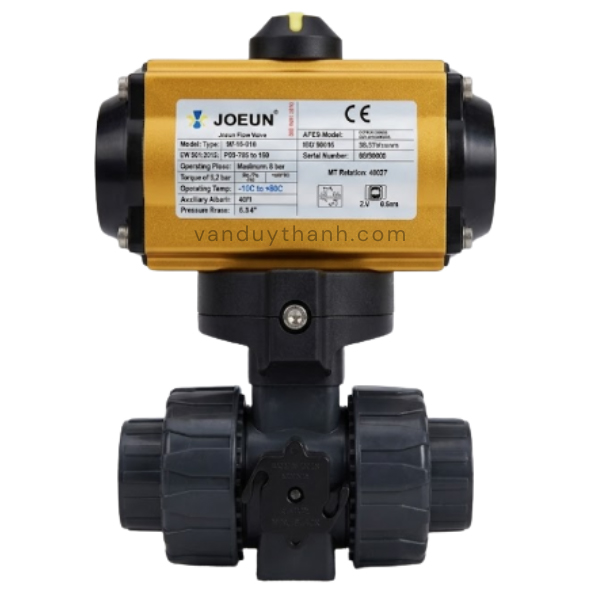

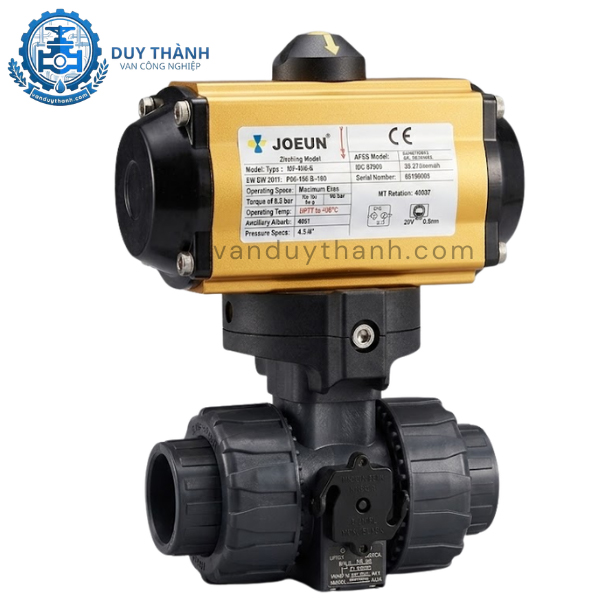

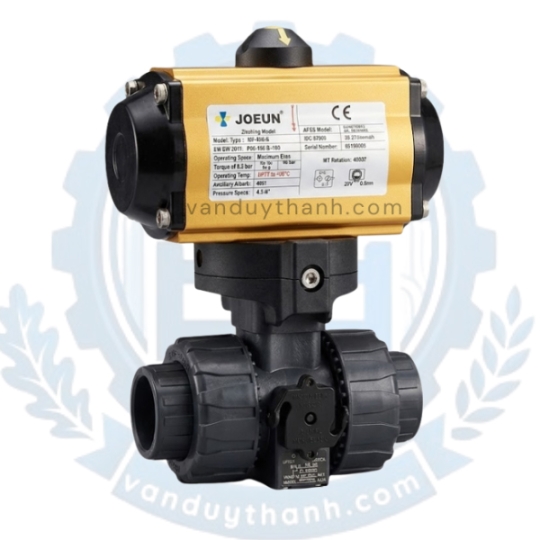

Van Bi Nhựa Upvc Điều Khiển Khí Nén Joeun DN15 - DN100

Trong các hệ thống công nghiệp và xử lý chất lưu hiện đại, việc tối ưu hóa quy trình vận hành tự động luôn là bài toán sống còn của các doanh nghiệp. Để giải quyết triệt để yêu cầu vận hành nhanh, an toàn và kháng hóa chất tuyệt đối, dòng sản phẩm van bi nhựa UPVC điều khiển khí nén Joeun DN15 - DN100 đã ra đời và khẳng định vị thế vượt trội của mình.

Sản phẩm là sự kết hợp hoàn hảo giữa phần thân van nhựa UPVC siêu bền – vật liệu trơ hóa học có khả năng chống chọi lại sự tàn phá của các dòng lưu chất ăn mòn – và bộ truyền động khí nén thương hiệu Joeun danh tiếng đến từ Hàn Quốc. Với dải kích thước linh hoạt từ DN15 đến DN100, thiết bị mang lại giải pháp đóng mở dòng chảy từ xa một cách nhanh chóng, chính xác tuyệt đối và loại bỏ hoàn toàn các rủi ro cháy nổ do chập điện gây ra trong các môi trường ẩm ướt hay độc hại.

1. Ưu điểm nổi bật của van bi nhựa UPVC điều khiển khí nén Joeun

So với các dòng van kim loại (như gang, đồng, inox) hoặc các dòng van điều khiển bằng điện thông thường, dòng van bi nhựa UPVC điều khiển khí nén Joeun sở hữu hàng loạt đặc tính ưu việt được giới chuyên môn đánh giá cao:

• Khả năng kháng hóa chất và ăn mòn tuyệt đối: Nhờ cấu tạo hoàn toàn từ vật liệu nhựa UPVC (Unplasticized Polyvinyl Chloride) tinh khiết, van không bị oxy hóa hay biến tính khi tiếp xúc trực tiếp với axit mạnh, kiềm, muối, dung dịch hóa chất xi mạ hay nguồn nước mặn, nước lợ.

• Tốc độ đóng mở siêu tốc: Khác với van điện mất từ 10 - 20 giây để hoàn thành chu trình, bộ điều khiển khí nén Joeun sử dụng áp lực khí nén để thực hiện đóng/mở van tức thì chỉ trong vòng 1 đến 2 giây. Điều này cực kỳ quan trọng trong các trường hợp cần cắt dòng khẩn cấp.

• Độ an toàn phòng chống cháy nổ tối đa: Thiết bị vận hành hoàn toàn dựa trên động năng của khí nén áp lực từ 3 ~ 8 bar. Do không sử dụng nguồn điện trực tiếp tại thân van, sản phẩm là lựa chọn an toàn tuyệt đối cho các môi trường dễ cháy nổ, ẩm ướt hoặc có nhiều hơi hóa chất.

• Thiết kế lưu lượng tối ưu (Full Bore): Lòng bi van được khoét lỗ bằng đường kính trong của ống dẫn. Thiết kế này giúp dòng lưu chất đi qua van một cách mượt mà nhất, không gây sụt giảm áp suất và hạn chế tối đa tình trạng đóng cặn bám bẩn.

• Kết cấu thông minh, dễ dàng tháo lắp: Thiết kế rắc co đôi (True Union) ở hai đầu van cho phép người vận hành dễ dàng tháo rời phần thân van ra khỏi hệ thống để vệ sinh, bảo dưỡng hoặc thay gioăng thế mà hoàn toàn không cần phải cắt hay hàn lại đường ống dẫn.

2. Cấu tạo chi tiết của van bi nhựa UPVC điều khiển khí nén Joeun

Sản phẩm được thiết kế module hóa tối ưu, bao gồm hai phần chính được kết nối đồng bộ với nhau thông qua trục van gia cường:

2.1. Thân van bi nhựa UPVC (Plastic Ball Valve)

Phần cơ học tiếp xúc trực tiếp với lưu chất có cấu tạo gồm:

• Thân van (Body): Được đúc từ nhựa UPVC có bổ sung phụ gia chống tia cực tím (UV), giúp van hoạt động bền bỉ ngay cả dưới ánh nắng mặt trời trực tiếp mà không bị giòn gãy.

• Bi van (Ball): Quả cầu tròn được gia công nhẵn bóng bề mặt, có lỗ khoét tâm để lưu chất đi qua. Độ nhẵn của bi giúp giảm thiểu lực ma sát khi đóng mở.

• Trục van (Stem): Được chế tạo từ thép không gỉ SUS304 hoặc SUS316 có độ cứng cao, chịu lực xoắn cực tốt từ bộ điều khiển truyền xuống.

• Gioăng làm kín (Seat & O-ring): Sự kết hợp giữa màng đệm PTFE (Teflon) tại bệ bi và vòng đệm EPDM hoặc FKM (Viton) bao quanh trục van. Sự kết hợp này tạo nên một hệ thống làm kín kép chống rò rỉ tuyệt đối.

• Khớp nối hai đầu: Dạng rắc co đôi (Double Union) tiện lợi hoặc mặt bích theo tiêu chuẩn quốc tế giúp đấu nối nhanh vào đường ống.

2.2. Bộ điều khiển khí nén Joeun (Pneumatic Actuator)

Phần động lực điều khiển tự động hóa được nhập khẩu nguyên chiếc từ Hàn Quốc:

• Vỏ bộ điều khiển: Chế tạo bằng hợp kim nhôm đúc áp lực cao, bề mặt được xử lý mạ Anodized cứng và phủ sơn tĩnh điện Epoxy chống ăn mòn. Đạt tiêu chuẩn kháng nước kháng bụi IP67.

• Piston kép (Double Piston): Thiết kế bánh răng đối xứng truyền lực tịnh tiến thành chuyển động quay 90° của trục trung tâm.

• Lò xo đàn hồi (đối với loại tác động đơn): Sử dụng các cụm lò xo thép đặc chủng xếp đối xứng, có độ đàn hồi cực cao và độ mỏi vật liệu cực thấp.

3. Thông số kỹ thuật chi tiết của sản phẩm

Để quý khách hàng tiện tra cứu và lựa chọn chính xác thiết bị phù hợp với các tiêu chuẩn thiết kế của hệ thống, Van Duy Thành xin cung cấp bảng thông số kỹ thuật chi tiết dưới đây:

4. Nguyên lý hoạt động của van bi nhựa UPVC điều khiển khí nén Joeun

Nguyên lý vận hành của thiết bị dựa trên việc biến đổi áp năng của khí nén thành cơ năng quay cơ học góc 90° của trục van. Tùy theo cấu trúc bộ khí nén, chúng ta có hai cơ chế hoạt động chính:

4.1. Cơ chế tác động kép (Double Acting - DA)

Đây là cơ chế vận hành phổ biến nhất, yêu cầu cấp khí nén cho cả hai chu trình đóng và mở:

• Chu trình Mở: Khí nén đi vào cổng trong (cổng A) đẩy hai piston dịch chuyển ra xa nhau hướng về hai đầu bộ điều khiển. Chuyển động này truyền lực qua hệ thống răng cưa làm trục van quay ngược chiều kim đồng hồ góc 90°, mở hoàn toàn dòng chảy. Lúc này khí nén thừa ở khoang ngoài sẽ bị đẩy ra qua cổng B.

• Chu trình Đóng: Khí nén được cấp ngược lại vào cổng ngoài (cổng B), ép hai piston di chuyển hướng vào tâm. Trục van quay thuận chiều kim đồng hồ góc 90°, đưa quả bi nhựa về vị trí đóng kín khít hoàn toàn.

4.2. Cơ chế tác động đơn (Spring Return - SR)

Cơ chế này tích hợp cụm lò xo đàn hồi tự định vị an toàn:

• Chu trình Mở: Khí nén đi vào cổng trong đẩy piston ra ngoài, nén các lò xo ở hai đầu lại và làm xoay trục van góc 90° để mở van.

• Chu trình Đóng (Tự động hóa an toàn): Khi ngắt nguồn khí nén (hoặc khi gặp sự cố mất nguồn khí bất ngờ), lực đàn hồi tích lũy của các lò xo sẽ tự động bung ra, đẩy piston về vị trí ban đầu và làm trục van xoay ngược lại để đóng van lập tức. Đây là tính năng phòng ngừa rò rỉ hóa chất khẩn cấp vô cùng đắt giá (Fail-Safe).

5. Ứng dụng thực tế của sản phẩm

Nhờ sự kết hợp tuyệt vời giữa tính trơ hóa học của nhựa UPVC và hiệu suất vận hành mạnh mẽ từ thương hiệu Joeun, sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Hệ thống xử lý nước thải công nghiệp: Sử dụng tại các nhà máy hóa chất, xi mạ, dệt nhuộm để kiểm soát dòng thải chứa nhiều thành phần axit, kiềm và các muối kim loại nặng ăn mòn.

• Ngành công nghiệp hóa chất và bán dẫn: Dẫn và điều phối các dung dịch axit mạnh (như HCl, H2SO4 loãng), xút ăn da (NaOH), hay nước siêu tinh khiết (DI water) yêu cầu độ sạch và độ tinh khiết tuyệt đối.

• Hệ thống nuôi trồng thủy sản công nghệ cao: Kháng nước biển và nước lợ cực tốt, thích hợp lắp đặt tại các trang trại nuôi tôm, cá quy mô lớn mà không sợ bị hoen gỉ làm ô nhiễm nguồn nước sạch.

• Hệ thống xử lý nước bể bơi: Kiểm soát lưu lượng dòng chảy có hàm lượng Clo và hóa chất xử lý nước nồng độ cao.

• Tưới tiêu nông nghiệp tự động: Ứng dụng trong các nhà màng, nhà kính nông nghiệp công nghệ cao để phân phối phân bón hòa tan và nước tưới theo chu kỳ định sẵn từ xa.

6. Phân loại và cách chọn sản phẩm phù hợp

Để đảm bảo van hoạt động tối ưu hiệu năng và tiết kiệm chi phí đầu tư ban đầu, quý khách cần lưu ý cách lựa chọn dòng van phù hợp với thiết kế hệ thống của mình:

6.1. Phân loại theo kiểu tác động khí nén

• Nên chọn tác động kép (Double Acting): Khi hệ thống vận hành liên tục ổn định, nguồn khí nén trung tâm được đảm bảo không bị gián đoạn và bạn muốn tối ưu hóa chi phí đầu tư ban đầu (vì dòng tác động kép có giá thành rẻ hơn loại tác động đơn).

• Nên chọn tác động đơn (Spring Return): Khi đường ống lắp van là những vị trí xung yếu, nhạy cảm. Trường hợp có sự cố mất khí nén hoặc mất điện điều khiển, van bắt buộc phải tự động đóng ngay để ngăn chặn hóa chất độc hại tràn ra môi trường ngoài.

6.2. Phân loại theo kiểu kết nối đường ống

• Kiểu kết nối rắc co đôi (Double Union): Thích hợp cho đường ống có kích cỡ nhỏ đến trung bình (DN15 đến DN50). Cho phép dễ dàng tháo lắp bằng tay hoặc dụng cụ cầm tay đơn giản để thay thế hay bảo dưỡng.

• Kiểu kết nối mặt bích (Flanged): Phù hợp cho đường ống kích cỡ lớn từ DN50 đến DN100 hoặc hệ thống có áp lực dòng chảy lớn. Kết nối mặt bích mang lại sự chắc chắn vượt trội, chống rung lắc và chống rò rỉ tuyệt vời.

7. Hướng dẫn lắp đặt và bảo dưỡng đúng kỹ thuật

Lắp đặt đúng kỹ thuật và thực hiện bảo dưỡng định kỳ là chìa khóa vàng giúp kéo dài tuổi thọ của hệ thống van lên gấp nhiều lần.

7.1. Quy trình lắp đặt tiêu chuẩn

1. Làm sạch hệ thống ống: Trước khi lắp đặt van, cần vệ sinh sạch bụi bẩn, cát đá, mạt nhựa hoặc xỉ hàn bên trong đường ống để tránh làm xước bi van và hỏng gioăng PTFE.

2. Định vị trạng thái van: Luôn để van ở trạng thái mở hoàn toàn trong suốt quá trình lắp đặt nhằm bảo vệ bề mặt bi van không bị xước hoặc méo mó.

3. Thao tác lắp ráp:

   • Với dòng rắc co: Bôi keo dán ống nhựa chuyên dụng lên đầu ống dẫn, đưa đầu nối của van vào khớp, chờ keo khô hoàn toàn rồi tiến hành siết đai rắc co bằng tay hoặc mỏ lết chuyên dụng cho nhựa (tránh dùng mỏ lết răng kim loại sắc nhọn làm nứt vỡ ren nhựa).

   • Với dòng mặt bích: Đặt gioăng đệm mặt bích (gasket) vào giữa hai mặt bích, xỏ bu-lông và siết đều tay theo hình đối xứng (hình sao). Không siết quá chặt một phía vì có thể làm bẻ gãy tai bích nhựa.

4. Kết nối đường khí nén: Đấu nối nguồn khí từ máy nén khí qua van điện từ chia khí (Solenoid Valve 3/2 hoặc 5/2) để cấp khí trực tiếp vào bộ điều khiển Joeun. Hãy đảm bảo nguồn khí nén đã được đi qua bộ lọc khí để loại bỏ hoàn toàn hơi nước và bụi bẩn cơ học.

7.2. Hướng dẫn bảo dưỡng định kỳ

• Kiểm tra định kỳ (1 - 3 tháng/lần): Quan sát các mối nối xem có hiện tượng rò rỉ lưu chất hay rò rỉ khí nén ở các đầu nối nhanh hay không.

• Vệ sinh bộ lọc khí (6 tháng/lần): Tiến hành xả nước đọng ở cốc lọc khí nén để đảm bảo khí nén cấp vào xi lanh bộ điều khiển luôn khô ráo, tránh làm rỉ sét lò xo hoặc piston bên trong bộ khí nén Joeun.

• Bảo dưỡng tổng thể (12 tháng/lần): Tháo van ra khỏi hệ thống nhờ khớp rắc co tiện dụng để kiểm tra độ mòn của gioăng PTFE và độ trơn tru của bi van. Nếu phát hiện gioăng làm kín bị mòn hoặc rách, hãy tiến hành thay mới ngay để đảm bảo độ kín khít khi hoạt động.

Van Duy Thành chuyên cung cấp Van Bi Nhựa UPVC Điều Khiển Khí Nén Joeun DN15 - DN100 chính hãng

Van Duy Thành là đơn vị phân phối và cung cấp dòng sản phẩm van bi nhựa UPVC điều khiển khí nén Joeun DN15 - DN100 uy tín hàng đầu tại thị trường Việt Nam. Chúng tôi cam kết đem lại các sản phẩm nhập khẩu chính ngạch 100% từ Hàn Quốc với đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chất lượng (CQ).

Đến với Van Duy Thành, quý khách hàng không chỉ nhận được sản phẩm chất lượng cao nhất với giá thành cạnh tranh nhất mà còn nhận được sự hỗ trợ kỹ thuật tận tâm, chế độ bảo hành dài hạn lên đến 12 tháng cùng dịch vụ giao hàng nhanh chóng trên toàn quốc.
