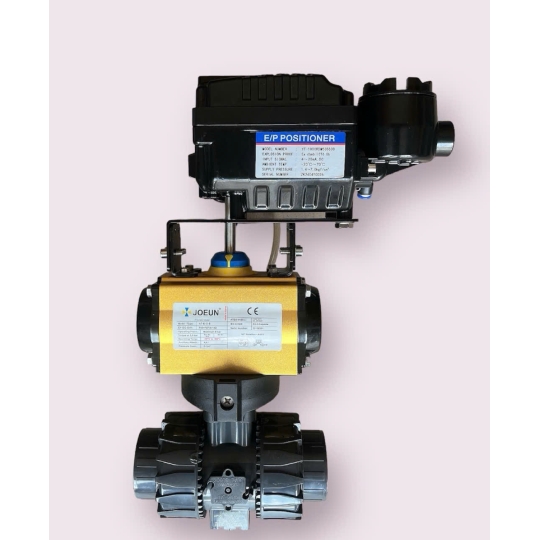

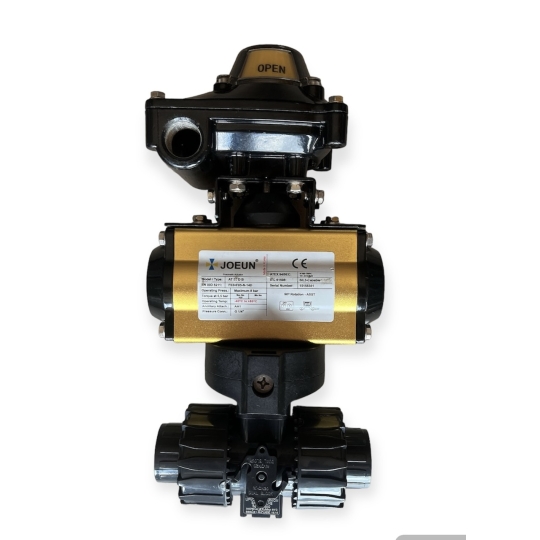

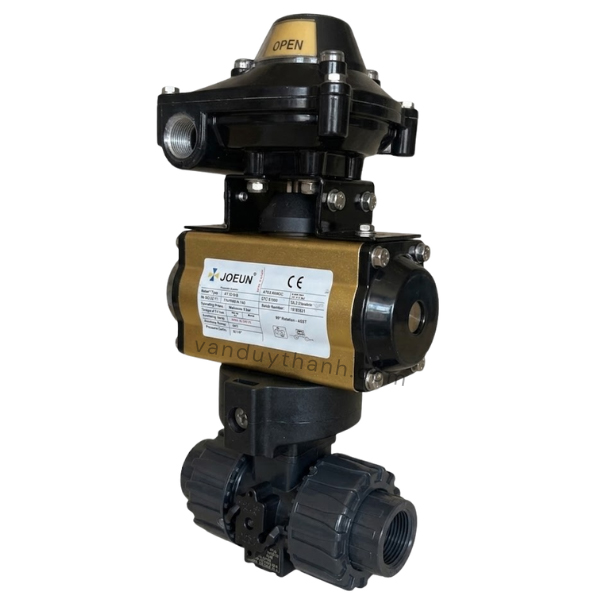

Van Bi Nhựa Điều Khiển Khí Nén DN15 đến DN100

Trong kỷ nguyên công nghiệp hóa và tự động hóa quy trình, việc kiểm soát dòng chảy lưu chất một cách chính xác, an toàn và hiệu quả là yếu tố sống còn của mọi hệ thống sản xuất. Đối với các môi trường đặc thù chứa hóa chất ăn mòn mạnh, các dòng van kim loại thông thường rất dễ bị oxy hóa, rỉ sét và hư hỏng nhanh chóng. Chính vì vậy, sản phẩm van bi nhựa điều khiển khí nén DN15 - DN100 đã ra đời như một giải pháp công nghệ mang tính cách mạng.

Thiết bị là sự kết hợp tối ưu giữa phần thân van bằng nhựa kỹ thuật cao cấp (như UPVC, CPVC) có đặc tính trơ hóa học tuyệt đối và bộ truyền động khí nén cơ học mạnh mẽ. Với dải kích thước trải dài từ DN15 đến DN100, dòng van này không chỉ đảm bảo năng suất lưu thông dòng chảy ở mức cao nhất mà còn mang lại khả năng vận hành tự động hóa từ xa thông qua tủ điều khiển trung tâm. Cơ chế đóng mở bằng áp lực khí giúp thiết bị triệt tiêu hoàn toàn các nguy cơ chập cháy, nổ điện, mang đến sự an tâm tuyệt đối cho kỹ sư vận hành hệ thống.

1. Ưu điểm nổi bật của van bi nhựa điều khiển khí nén

Khi đặt lên bàn cân so sánh với van kim loại hay van bi nhựa điều khiển điện, dòng van bi nhựa điều khiển khí nén chứng minh được những giá trị vượt trội nhờ các điểm nhấn công nghệ:

• Chống ăn mòn hóa học đỉnh cao: Chất liệu nhựa cấu thành van giúp thiết bị miễn nhiễm hoàn toàn trước sự xâm thực của các loại axit mạnh, dung dịch kiềm, muối, clo hóa lỏng và nước biển.

• Tốc độ đóng mở cực nhanh: Nhờ áp lực khí nén kích thích piston chuyển động tức thì, van chỉ mất từ 1 đến 2 giây để hoàn thành một chu trình đóng hoặc mở hoàn toàn, hỗ trợ ngắt dòng khẩn cấp cực tốt.

• An toàn tuyệt đối trong môi trường cháy nổ: Van hoạt động hoàn toàn bằng áp suất khí nén (3 ~ 8 bar) mà không cần cấp nguồn điện trực tiếp tại thân van. Điều này loại bỏ hoàn toàn nguy cơ tia lửa điện gây cháy nổ trong môi trường giàu dung môi hoặc ẩm ướt.

• Thiết kế Full Bore tối đa hóa lưu lượng: Lòng bi van được đục lỗ xuyên tâm có kích thước bằng chính xác đường kính trong của ống nối, giúp giảm thiểu tối đa lực cản dòng chảy, chống sụt áp và ngăn ngừa tình trạng kẹt cặn bẩn.

• Trọng lượng nhẹ và tối ưu chi phí: Kết cấu nhựa nhẹ giúp giảm tải trọng lên hệ thống giá đỡ đường ống, đồng thời chi phí đầu tư ban đầu của van khí nén luôn tối ưu hơn rất nhiều so với dòng điều khiển điện.

2. Cấu tạo chi tiết của van bi nhựa điều khiển khí nén

Thiết bị được thiết kế theo dạng module hóa đồng bộ, bao gồm hai cụm bộ phận tách biệt cấu thành:

2.1. Thân van bi nhựa (Plastic Ball Valve)

Là bộ phận cơ học chịu lực và tiếp xúc trực tiếp với các dòng lưu chất bên trong hệ thống:

• Thân van (Body): Được đúc nguyên khối bằng nhựa UPVC hoặc CPVC dày dặn, chịu va đập tốt và có khả năng chống lại tác hại từ tia cực tím (UV) khi lắp đặt ngoài trời.

• Bi van (Ball): Quả cầu nhựa được khoét lỗ xuyên tâm, bề mặt gia công siêu nhẵn bóng nhằm giảm ma sát trượt và gia tăng tuổi thọ cho gioăng đệm.

• Trục van (Stem): Làm bằng hợp kim inox cao cấp SUS304 hoặc SUS316 truyền lực momen xoắn cực khỏe từ bộ khí nén xuống bi van.

• Gioăng làm kín (Seat & O-ring): Sử dụng đệm bệ bi bằng PTFE (Teflon) chịu nhiệt, chống ma sát cao kết hợp với vòng đệm trục EPDM hoặc FKM (Viton) giúp van kín khít 100%, ngăn ngừa tuyệt đối tình trạng rò rỉ hóa chất.

• Khớp kết nối: Thiết kế hai đầu dạng rắc co đôi (True Union) vô cùng linh hoạt hoặc đúc sẵn mặt bích tiêu chuẩn quốc tế.

2.2. Bộ điều khiển khí nén (Pneumatic Actuator)

Là cơ cấu chấp hành chịu trách nhiệm sinh công để vận hành đóng mở van:

• Vỏ bộ khí nén: Chế tạo bằng hợp kim nhôm tinh luyện đúc áp lực, bên ngoài phủ lớp sơn tĩnh điện chống oxy hóa thời tiết và đạt tiêu chuẩn chống nước IP67.

• Hệ thống Piston & Răng chấu: Piston kép chuyển động tịnh tiến ngược chiều nhau dựa trên áp lực khí, đẩy các bánh răng quay quanh trục trung tâm tạo ra góc xoay 90°.

• Lò xo phản hồi (chỉ có ở dòng tác động đơn): Cụm lò xo thép chịu đàn hồi cực cao, xếp đối xứng hai đầu xi lanh để thực hiện chu trình phản hồi tự động.

3. Thông số kỹ thuật chi tiết của sản phẩm

Để phục vụ công tác tra cứu và lên bản vẽ thiết kế chính xác cho công trình, Van Duy Thành cung cấp bảng thông số kỹ thuật tiêu chuẩn của sản phẩm như sau:

4. Nguyên lý hoạt động của van bi nhựa điều khiển khí nén

Tùy thuộc vào cấu tạo cơ khí bên trong bộ xi lanh khí nén, sản phẩm vận hành dựa trên một trong hai nguyên lý chuyển động sau:

4.1. Nguyên lý dòng tác động kép (Double Acting)

Đây là cơ chế vận hành phổ biến đòi hỏi phải cấp khí nén luân phiên cho cả 2 chu trình:

• Chu trình mở van: Khí nén được đưa vào cổng A (khoang giữa), áp lực khí đẩy hai piston di chuyển về hai phía đầu xi lanh. Hệ thống bánh răng cưa khớp với trục van sẽ làm trục xoay ngược chiều kim đồng hồ một góc chính xác 90°, mở thông lòng bi van. Khí ở khoang ngoài thoát ra qua cổng B.

• Chu trình đóng van: Khí nén được cấp ngược lại vào cổng B (khoang ngoài), ép hai piston dịch chuyển hướng vào tâm. Trục van bị xoay thuận chiều kim đồng hồ góc 90°, đưa bi nhựa về trạng thái chặn đứng hoàn toàn dòng lưu chất.

4.2. Nguyên lý dòng tác động đơn (Spring Return)

Cơ chế này sử dụng áp lực khí nén kết hợp với lực đàn hồi cơ học của lò xo:

• Chu trình mở van: Khí nén chỉ cần cấp vào cổng giữa để đẩy piston ra ngoài, nén chặt các lò xo ở hai đầu lại và xoay trục van góc 90° để mở dòng chảy.

• Chu trình đóng tự động (Fail-Safe): Khi ta chủ động ngắt khí nén hoặc hệ thống bất ngờ gặp sự cố mất nguồn khí đột ngột, lực nén của lò xo sẽ ngay lập tức bung ra, tự động đẩy piston trở lại vị trí ban đầu. Trục van xoay ngược lại và đóng chặt van lập tức. Đây là giải pháp an toàn tối cao giúp ngăn ngừa sự cố tràn hóa chất nguy hiểm.

5. Ứng dụng thực tế của sản phẩm

Nhờ đặc tính chống chịu ăn mòn tuyệt vời kết hợp tự động hóa linh hoạt, van bi nhựa điều khiển khí nén là sự lựa chọn số một cho các hệ thống:

• Trạm xử lý nước thải tập trung: Kiểm soát dòng nước thải công nghiệp chứa nhiều hóa chất, dung dịch mạ kim loại, hóa chất dệt nhuộm có tính xâm thực bề mặt cao.

• Dây chuyền sản xuất hóa chất độc hại: Chiết rót và điều phối các dòng axit mạnh (HCl, H2SO4), dung dịch xút (NaOH), nước tẩy Javel và các loại dung môi hữu cơ.

• Hệ thống nuôi trồng thủy sản tuần hoàn: Ứng dụng trong việc dẫn nước biển, nước lợ tại các trang trại nuôi tôm giống, cá da trơn công nghệ cao mà không sợ muối mặn ăn mòn van.

• Nhà máy sản xuất linh kiện điện tử, bán dẫn: Dẫn hệ thống nước khử khoáng siêu tinh khiết (Nước DI) yêu cầu nghiêm ngặt không bị nhiễm ion kim loại.

• Xử lý nước hồ bơi và hệ thống lọc nước sạch: Đóng mở các đường ống châm Clo khử trùng, axit cân bằng pH tự động.

6. Phân loại và cách chọn sản phẩm phù hợp

Để tối ưu hóa chi phí đầu tư ban đầu và đảm bảo hệ thống vận hành trơn tru bền bỉ, quý khách nên chọn mua van dựa theo các tiêu chí phân loại sau:

6.1. Lựa chọn theo chất liệu nhựa phù hợp lưu chất

• Nhựa UPVC: Thích hợp cho phần lớn ứng dụng phổ thông như nước sạch, nước thải nhẹ, hóa chất nồng độ thấp ở dải nhiệt độ dưới 60°C nhằm tiết kiệm chi phí tối đa.

• Nhựa CPVC / PPH: Nên ưu tiên chọn lựa khi dòng lưu chất là hóa chất nồng độ cao hoặc có nhiệt độ hoạt động tương đối lớn (lên tới 90°C - 95°C).

6.2. Lựa chọn theo cơ chế chuyển động khí nén

• Dòng tác động kép: Phù hợp cho các vị trí vận hành thông thường, hệ thống có nguồn khí nén trung tâm chạy ổn định và liên tục. Dòng này giúp tiết kiệm đáng kể ngân sách vật tư.

• Dòng tác động đơn: Chỉ nên chọn ở các vị trí hiểm yếu, yêu cầu van phải tự động đóng ngay lập tức khi mất điện hoặc mất khí để bảo vệ an toàn cho toàn bộ công trình phía sau.

7. Hướng dẫn lắp đặt và bảo dưỡng đúng kỹ thuật

Lắp đặt chuẩn kỹ thuật và thực hiện bảo dưỡng đúng chu kỳ định sẵn là giải pháp tốt nhất giúp nâng cao tuổi thọ của thiết bị lên nhiều năm.

7.1. Hướng dẫn lắp đặt tiêu chuẩn

1. Vệ sinh đường ống: Xúc xả sạch sẽ toàn bộ cát đá, rác thô, mạt nhựa bên trong lòng ống dẫn trước khi đưa van vào vị trí lắp đặt.

2. Trạng thái van khi lắp: Luôn giữ bi van ở trạng thái mở hoàn toàn trong suốt quá trình thao tác dán keo hoặc siết bích để mặt bi không bị xước.

3. Thao tác kết nối:

   • Dạng rắc co: Bôi keo dán nhựa chuyên dụng lên đầu ống, đẩy khớp nối của van vào chặt tay. Đợi keo khô hoàn toàn mới tiến hành siết đai rắc co bằng tay hoặc dụng cụ chuyên dụng cho nhựa (tuyệt đối không dùng mỏ lết răng kim loại siết quá mạnh làm nứt vỡ ren đai).

   • Dạng mặt bích: Đặt đệm làm kín chèn giữa hai mặt bích nhựa, xỏ bu-lông và siết đều tay theo sơ đồ đối xứng hình sao để lực ép phân bổ cân bằng, tránh làm vênh nứt tai bích nhựa.

4. Kết nối nguồn khí: Cấp khí nén sạch (đã qua bộ lọc tách nước) vào bộ điều khiển thông qua van điện từ chia khí Solenoid Valve (dòng 5/2 cho tác động kép và 3/2 cho tác động đơn).

7.2. Quy trình bảo dưỡng định kỳ

• Mỗi 3 tháng: Kiểm tra trực quan xem có hiện tượng rò rỉ khí nén ở các đầu nối nhanh hay không, rà soát các khớp nối nhựa xem có bị rỉ hóa chất ra ngoài hay không.

• Mỗi 6 tháng: Tiến hành xả nước ngưng tụ đọng lại trong cốc lọc khí nén để bảo vệ xi lanh và piston bên trong bộ điều khiển không bị ẩm ướt, han gỉ.

• Mỗi 12 tháng: Lợi dụng ưu điểm của khớp rắc co đôi để tháo thân van ra ngoài hệ thống. Kiểm tra độ mòn của đệm làm kín PTFE, nếu phát hiện gioăng bị xước rách gây rò rỉ nhẹ khi đóng van thì cần tiến hành thay thế gioăng mới ngay.
