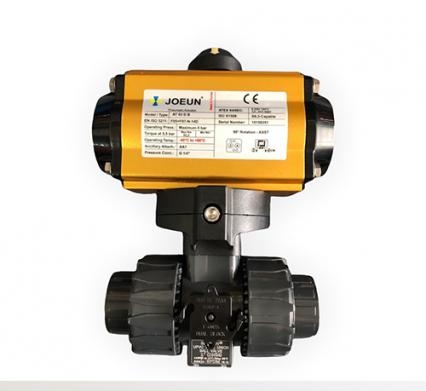

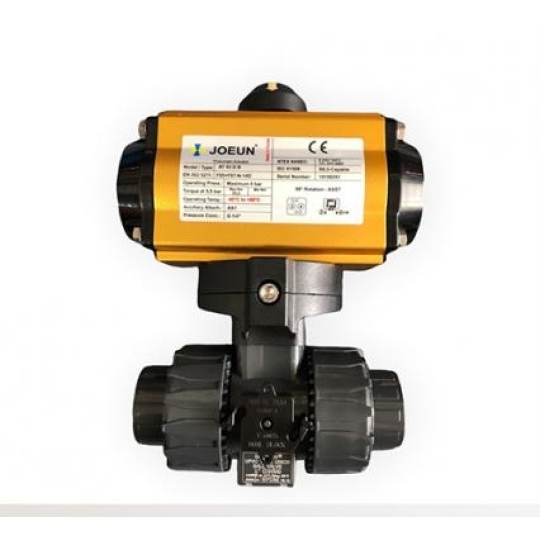

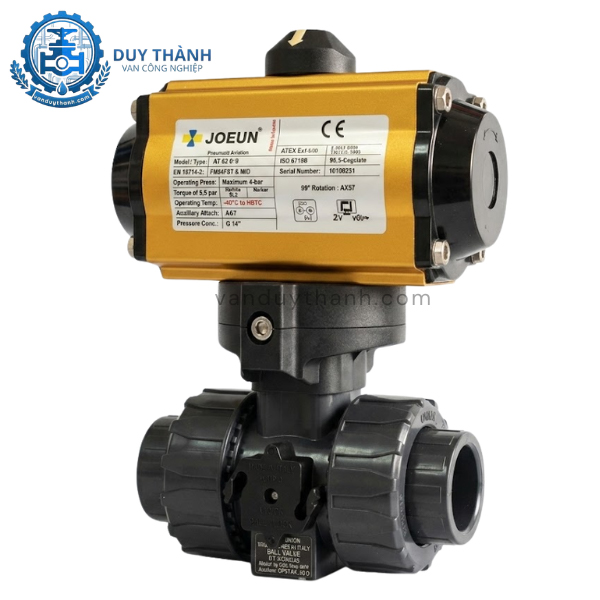

Van Bi Nhựa UPVC Điều Khiển Khí Nén DN15 - DN100

Trong xu thế tự động hóa dây chuyền sản xuất và tối ưu hóa hệ thống xử lý chất lỏng hiện đại, việc lựa chọn dòng van công nghiệp vừa đảm bảo khả năng đóng mở nhanh, vừa chịu đựng được môi trường hóa chất khắc nghiệt là bài toán hàng đầu của các kỹ sư. Các dòng van kim loại truyền thống như gang, đồng hay thậm chí inox vẫn có nguy cơ bị oxi hóa bề mặt hoặc ăn mòn rỗ khi tiếp xúc trực tiếp với hóa chất nồng độ cao hoặc dòng nước mặn. Để giải quyết dứt điểm thách thức này, dòng sản phẩm van bi nhựa UPVC điều khiển khí nén DN15 - DN100 đã ra đời và trở thành giải pháp công nghệ mang tính chiến lược.

Sản phẩm là sự tích hợp kỹ thuật đỉnh cao giữa phần thân van bi nhựa UPVC rắc co đôi có đặc tính kháng hóa chất tuyệt đối và bộ truyền động khí nén (Pneumatic Actuator) vận hành bằng áp lực khí. Sự kết hợp này mang lại khả năng đóng cắt dòng chảy cực nhanh, độ an toàn phòng chống cháy nổ tuyệt đối và độ bền cơ học dài lâu. Hiện nay, Van Duy Thành là đơn vị phân phối dòng sản phẩm này với đầy đủ các dải kích cỡ từ nhỏ nhất DN15 đến lớn nhất DN100, đáp ứng trọn vẹn mọi yêu cầu thiết kế kỹ thuật từ dân dụng đến công nghiệp nặng.

1. Phân tích cấu tạo chi tiết và tối ưu vật liệu

Sự ổn định và tuổi thọ của van bi nhựa UPVC điều khiển khí nén DN15 - DN100 phụ thuộc trực tiếp vào cấu trúc module hóa thông minh, chia làm hai phần tách biệt nhưng đồng bộ:

1.1. Thân van bi nhựa UPVC (True Union Ball Valve)

Phần thân van trực tiếp tiếp xúc với lưu chất bên trong đường ống và được chế tạo với độ hoàn thiện cơ khí rất cao:

• Vỏ thân van và bi van (Ball): Được đúc bằng nhựa UPVC (Unplasticized Polyvinyl Chloride). Đây là dòng nhựa không chứa chất hóa dẻo, giúp tăng cường độ cứng bề mặt, chịu được va đập vật lý tốt và có bề mặt lòng van siêu nhẵn, ngăn chặn triệt để hiện tượng bám cặn hữu cơ hay kết tủa muối. Đặc biệt, bi van được gia công mài tròn tuyệt đối giúp giảm thiểu tối đa lực ma sát khi xoay.

• Gioăng làm kín cốt lõi (Seat & O-ring): Sử dụng vật liệu kép bao gồm PTFE (Teflon) cho vị trí ôm khít bi van và EPDM hoặc FKM (Viton) cho các khớp nối. PTFE có hệ số ma sát cực thấp và chịu hóa chất dường như tuyệt đối, giúp van không bị bó kẹt sau thời gian dài không vận hành.

• Kết cấu rắc co đôi (Double Union): Đây là điểm đắt giá nhất của dòng van này. Hai đầu rắc co cho phép người vận hành nới lỏng và nhấc toàn bộ phần thân trung tâm ra ngoài để vệ sinh hoặc thay gioăng mà không cần phải cắt hay phá dỡ hệ thống đường ống cố định.

1.2. Bộ truyền động khí nén (Pneumatic Actuator Assembly)

Là "bộ não" điều khiển cơ năng, chuyển hóa áp suất khí thành lực momen xoắn:

• Thân bộ khí nén: Chế tạo bằng hợp kim nhôm đúc (Extruded Aluminum Alloy), bề mặt được xử lý bằng công nghệ Anodized hóa cứng và phủ lớp sơn Epoxy chống ăn mòn bên ngoài, đạt tiêu chuẩn bảo vệ quốc tế IP67 (chống bụi hoàn toàn và chịu ngập nước tạm thời).

• Hệ thống Piston và Trục răng: Thiết kế piston kép đối xứng (Rack and Pinion) chuyển động tịnh tiến ngược chiều nhau, giúp lực momen xoắn đầu ra luôn cân bằng và đạt giá trị lớn nhất ngay tại thời điểm bắt đầu chu trình chuyển động.

• Trục van (Stem): Kết nối cơ học từ piston xuống bi van, thường cấu tạo từ Inox 304 hoặc Inox 316 bọc lớp nhựa bảo vệ nhằm triệt tiêu hoàn toàn khả năng rò rỉ hóa chất bốc hơi ăn mòn trục.

2. Nguyên lý vận hành và các tùy chọn chu trình kỹ thuật

Van bi nhựa UPVC điều khiển khí nén DN15 - DN100 vận hành theo nguyên lý chuyển động xoay một góc góc $90^\circ$ (Quarter-turn). Khi dòng khí nén có áp lực từ 3 bar - 8 bar được cấp vào buồng chứa, piston sẽ di chuyển và đẩy trục răng xoay, kéo theo bi van xoay để đóng hoặc mở dòng lưu chất. Dựa theo nhu cầu thiết kế an toàn của hệ thống, van được chia thành hai dạng chu trình:

2.1. Dạng tác động kép (Double Acting)

Đây là dòng cơ bản đòi hỏi phải cấp khí nén ở cả hai chu trình đóng và mở. Khí nén đi vào cổng A sẽ đẩy piston ra xa, xoay trục van ngược chiều kim đồng hồ để mở van. Ngược lại, khi cấp khí vào cổng B, khí nén đẩy piston lùi vào trong, xoay trục thuận chiều kim đồng hồ để đóng van. Dạng này có ưu điểm là lực momen xoắn đồng đều, giá thành kinh tế và không bị tổn hao lực do lò xo đối kháng.

2.2. Dạng tác động đơn (Spring Return) - Tính năng an toàn Fail-Safe

Dòng van này tích hợp các cụm lò xo chịu lực cao ở hai đầu buồng khí. Người vận hành chỉ cần cấp khí nén một lần để thực hiện chu trình mở van (hoặc đóng van) và nén hệ thống lò xo lại. Khi có sự cố đột ngột xảy ra như mất nguồn khí nén tổng hoặc mất điện điều khiển van điện từ, lực đàn hồi tích năng của lò xo sẽ ngay lập tức tự động bung ra, đẩy piston về vị trí mặc định ban đầu (Vị trí thường đóng - Thường mở). Đây là giải pháp bảo vệ an toàn cốt lõi cho các đường ống dẫn axit nguy hiểm để tránh tràn hóa chất ra môi trường khi mất năng lượng đột ngột.

3. Những điểm khác biệt ưu việt so với dòng van kim loại

Khi đặt lên bàn cân so sánh với van inox hay van gang điều khiển khí nén, dòng van bi nhựa điều khiển khí nén chất liệu UPVC mang lại những lợi thế cạnh tranh tuyệt đối:

• Kháng hóa chất chuyên sâu: Nhựa UPVC miễn nhiễm hoàn toàn với các phản ứng điện hóa, không bị ăn mòn bởi dung dịch axit clorua, axit sunfuric loãng, kiềm mạnh hay dòng nước biển có độ mặn cao.

• Tốc độ hành trình siêu tốc: Thời gian phản hồi đóng/mở hoàn toàn chỉ từ 1s - 2s. Tốc độ này nhanh gấp hơn 10 lần so với dòng van điều khiển bằng motor điện (vốn mất từ 15s - 20s để quay hết hành trình), giúp ứng dụng cực tốt trong các tình huống cắt dòng khẩn cấp.

• Độ an toàn cháy nổ tuyệt đối: Do nguồn động lực hoàn toàn là khí nén tĩnh, không phát sinh tia lửa điện hay nguy cơ chập cháy cuộn coil điện tại hiện trường, thiết bị đạt độ an toàn tuyệt đối khi lắp đặt tại các nhà máy sản xuất dung môi, hóa chất dễ bay hơi.

• Tối ưu hóa tải trọng và chi phí: Nhựa UPVC có khối lượng riêng nhỏ, giúp giảm đáng kể trọng lượng của toàn hệ thống giàn ống treo trên cao. Đồng thời, giá thành đầu tư vật tư thấp hơn đáng kể so với dòng van inox cùng kích cỡ, đem lại hiệu quả kinh tế vượt bậc.

4. Dải kích cỡ chi tiết từ DN15 đến DN100 và thông số lưu lượng

Nhằm giúp quý khách hàng dễ dàng tra cứu và tính toán chính xác đường kính danh nghĩa theo các tiêu chuẩn ống hiện nay, Van Duy Thành cung cấp bảng quy đổi kích cỡ chuẩn hóa dưới đây:

5. Ứng dụng thực tiễn đa dạng trong các ngành công nghiệp mũi nhọn

Nhờ tập hợp các ưu điểm về độ bền vật liệu và tính tự động hóa cao, sản phẩm van bi nhựa UPVC điều khiển khí nén DN15 - DN100 hiện là mắt xích không thể thay thế trong nhiều hệ thống:

• Hệ thống xử lý môi trường: Trạm xử lý nước thải công nghiệp chứa kim loại nặng, hóa chất tẩy rửa; nhà máy sản xuất nước sinh hoạt; hệ thống lọc nước tinh khiết RO, EDI trong nhà máy dược phẩm và linh kiện điện tử.

• Công nghiệp hóa chất và luyện kim: Đường ống vận chuyển chất ăn mòn, dây chuyền mạ điện anodized kim loại, nhà máy sản xuất bình ắc quy, sản xuất hóa mỹ phẩm, chất tẩy rửa.

• Nuôi trồng thủy sản công nghệ cao: Hệ thống cấp thoát nước tuần hoàn cho các trang trại nuôi tôm, cá quy mô lớn, nơi dòng nước có độ mặn và độ ăn mòn cao đối với các dòng van kim loại thông thường.

• Nông nghiệp và chế biến: Hệ thống tự động châm phân bón, hệ thống tưới tiêu tự động hóa trong các nhà kính thông minh.

6. Hướng dẫn lắp đặt chuẩn kỹ thuật và các phụ kiện đi kèm cần thiết

Để đảm bảo van bi nhựa UPVC điều khiển tự động vận hành với hiệu suất cao nhất, hạn chế tối đa sự cố, quá trình lắp đặt cần tuân thủ nghiêm ngặt các nguyên tắc sau:

6.1. Quy trình lắp đặt thực tế

1. Kiểm tra làm sạch hoàn toàn bụi bẩn, phôi nhựa hoặc mạt cắt bên trong lòng ống trước khi kết nối van.

2. Khi sử dụng keo dán nhựa UPVC, cần bôi đều lượng keo vừa đủ và cố định đầu nối rắc co trong dải thời gian khuyến cáo của nhà sản xuất, tuyệt đối không để keo dư thừa chảy vào lòng van làm kẹt bi nhựa hoặc hỏng gioăng PTFE.

3. Khi siết đai rắc co đôi, chỉ nên siết chặt bằng lực tay kết hợp dụng cụ chuyên dụng một cách vừa phải. Tránh siết quá lực làm nứt vỡ đai nhựa uPVC.

4. Đảm bảo nguồn khí nén cấp vào bộ điều khiển phải sạch, khô và được đi qua bộ lọc khí nén để loại bỏ hơi nước và bụi bẩn, tránh làm xước lòng xylanh của bộ actuator.

6.2. Các phụ kiện mở rộng hệ thống (Tùy chọn bổ sung)

Để tích hợp van vào phòng điều khiển trung tâm (PLC), người vận hành thường lắp đặt thêm các phụ kiện đồng bộ sau:

• Van điện từ điều hướng khí nén (Solenoid Valve): Thường sử dụng dòng van 5/2 hoặc 3/2 với các dải điện áp 24VDC, 220VAC để chuyển hướng dòng khí nén bằng tín hiệu điện từ xa.

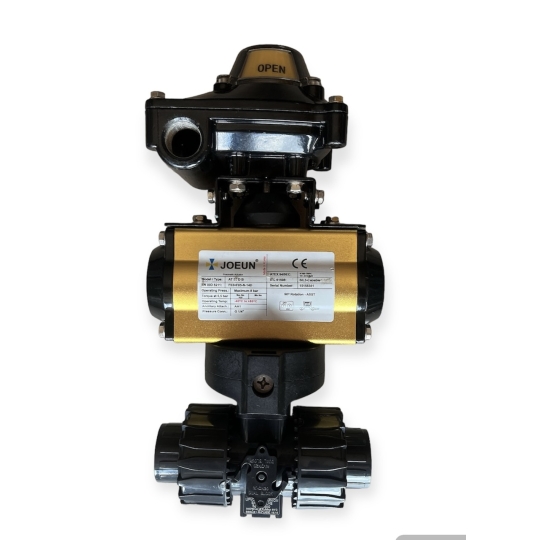

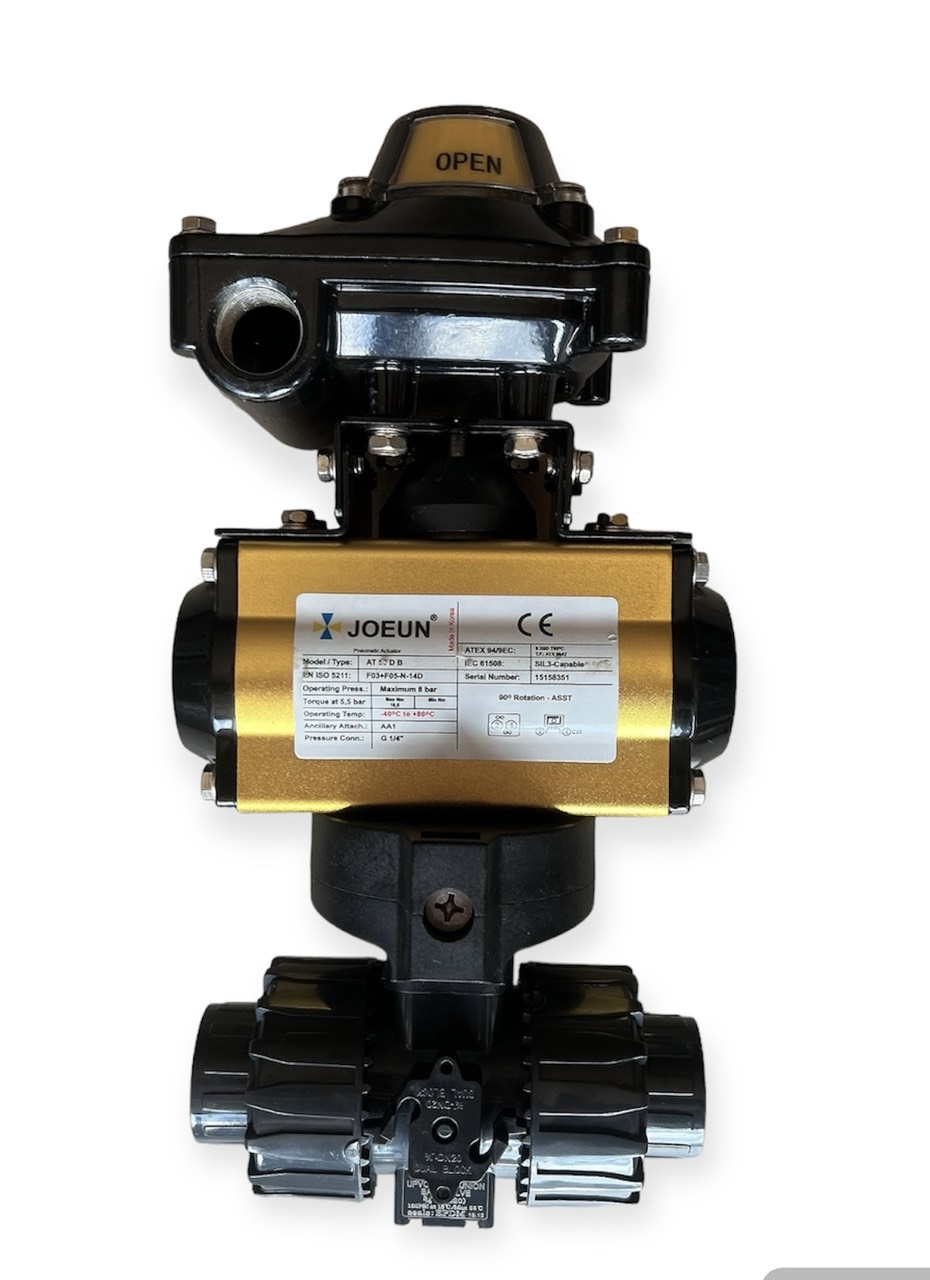

• Hộp công tắc giới hạn (Limit Switch Box): Thiết bị gắn trên đỉnh bộ khí nén giúp truyền tín hiệu trạng thái Đóng/Mở thực tế của van về tủ điều khiển hoặc màn hình HMI.

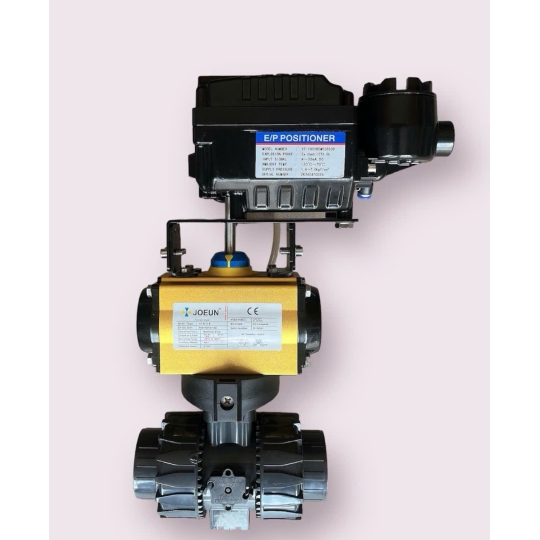

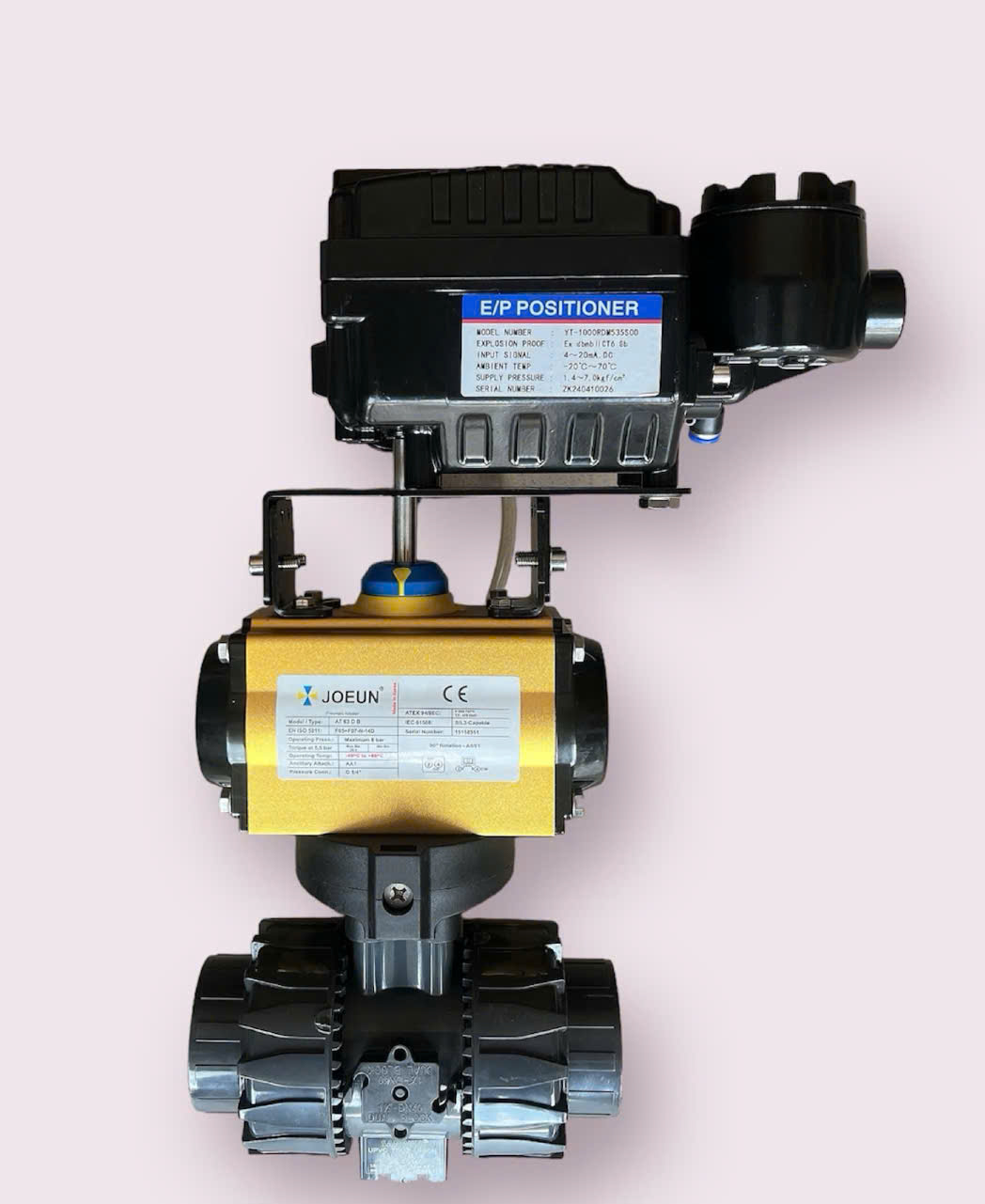

• Bộ định vị điều tiết tuyến tính (Pneumatic Positioner): Sử dụng tín hiệu 4 - 20mA hoặc 0 - 10V để điều khiển góc mở của van bi theo tỷ lệ phần trăm mong muốn, phục vụ bài toán điều tiết lưu lượng chính xác thay vì chỉ đóng mở on/off đơn thuần.

7. Van Duy Thành - Đơn vị cung cấp giải pháp van công nghiệp tự động hóa uy tín

Nếu bạn đang tìm kiếm một đối tác cung ứng dòng sản phẩm van bi nhựa UPVC điều khiển khí nén DN15 - DN100 chính hãng với sự cam kết tuyệt đối về chất lượng và tiến độ, Van Duy Thành chính là điểm tựa vững chắc cho công trình của bạn. Chúng tôi cam kết mang lại giá trị thực chất thông qua sản phẩm nhập khẩu trực tiếp 100% từ các quốc gia công nghiệp hàng đầu như Hàn Quốc, Đài Loan, Nhật Bản và các nước G7.

Chính sách bán hàng ưu việt tại Van Duy Thành:

• Cam kết hàng mới 100%, đầy đủ chứng chỉ nguồn gốc xuất xứ và chất lượng (CO, CQ) rõ ràng.

• Chế độ bảo hành chính hãng dài hạn lên tới 12 tháng, áp dụng chính sách 1 đổi 1 ngay lập tức nếu phát hiện lỗi từ quy trình sản xuất.

• Đội ngũ kỹ sư giàu kinh nghiệm thực tế, sẵn sàng hỗ trợ tư vấn giải pháp kỹ thuật, bóc tách bản vẽ và hướng dẫn lắp đặt trực tuyến 24/7.

• Kho hàng quy mô lớn tại các trung tâm logistics, sẵn sàng đáp ứng mọi đơn hàng số lượng lớn, giao hàng hỏa tốc trên toàn quốc.
