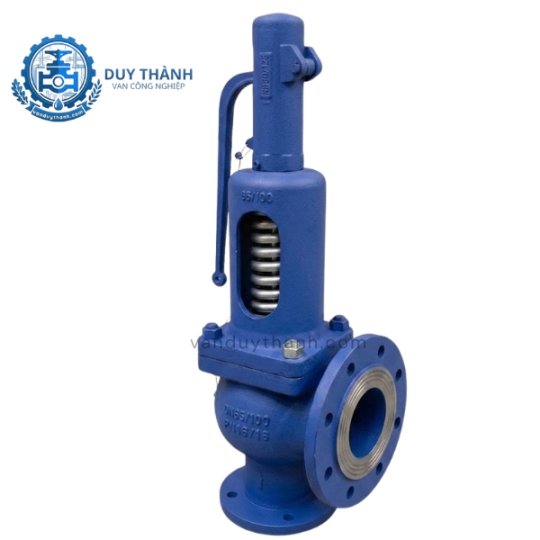

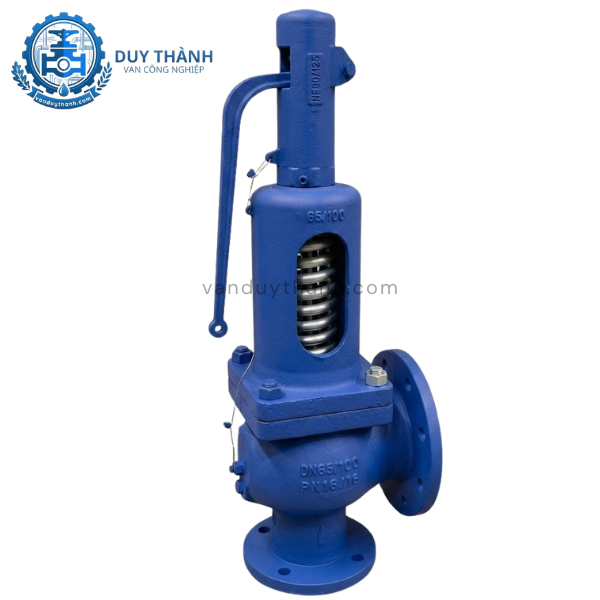

Van An Toàn Mặt Bích Thép GS-C25 DN32/50

1. Tính năng của Van An Toàn Mặt Bích Thép Gs-c25 Dn32/50

Van an toàn mặt bích thép GS-C25 DN32/50 sở hữu những đặc tính cơ lý vượt trội nhờ nền tảng vật liệu thép đúc mã GS-C25 (tương đương chuẩn ASTM A216 WCB). Đây là dòng van xả áp được thiết kế để đáp ứng các tiêu chuẩn khắt khe về an toàn áp lực của quốc tế như DIN và API.

Khả năng chịu tải và chống sốc nhiệt ấn tượng

• Khả năng làm việc ở nhiệt độ siêu cao: Với ngưỡng chịu nhiệt lên đến 350°C, van không bị biến dạng cấu trúc phân tử, đảm bảo lò xo và đĩa van bên trong luôn phối hợp nhịp nhàng mà không bị kẹt hay bó cứng do giãn nở nhiệt.

• Khả năng chịu áp lực vững chắc: Cấu trúc thành van dày dặn cho phép thiết bị vận hành liên tục ở áp suất 16 bar, đồng thời chịu được các cú sốc tăng áp đột biến từ hệ thống bơm hoặc lò hơi mà không gây nứt vỡ thân van.

Độ kín khít và lưu lượng xả tối ưu

Thiết kế cửa vào DN32 và cửa ra mở rộng DN50 giúp giải phóng lưu chất nhanh chóng khi xảy ra quá áp, ngăn hiện tượng nghẽn dòng ngược. Bề mặt tiếp xúc giữa đĩa van và bệ đỡ được rà phẳng cơ khí chính xác, đem lại khả năng đóng kín tuyệt đối, hạn chế tối đa sự rò rỉ làm hao tổn lưu chất quý giá như xăng, dầu hay gas.

2. Tác dụng của Van An Toàn Mặt Bích Thép Gs-c25 Dn32/50

Trong các hệ thống công nghiệp tuần hoàn kín, áp suất luôn có xu hướng biến động khó lường do các tác nhân như nhiệt độ tăng, lỗi van điều khiển hoặc sự cố bơm tăng áp. Khi đó, van an toàn mặt bích thép GS-C25 DN32/50 đóng vai trò cực kỳ then chốt:

• Giải áp chủ động bảo vệ đường ống: Ngay khi áp suất vượt ngưỡng cài đặt an toàn, van tự động kích hoạt xả bớt lượng môi chất thừa, đưa áp suất hệ thống trở về trạng thái cân bằng lý tưởng, ngăn chặn triệt để rủi ro nổ vỡ đường ống.

• Bảo vệ vốn đầu tư thiết bị: Các thiết bị đắt tiền như lò hơi, bình tích áp, máy nén hay các cụm van giảm áp phía sau sẽ được bảo vệ an toàn khỏi các rung động xung kích áp lực, kéo dài tuổi thọ vận hành tổng thể.

• Tiết kiệm chi phí vận hành: Việc sử dụng một thiết bị bảo vệ tin cậy giúp doanh nghiệp giảm thiểu tối đa các chi phí sửa chữa sự cố đột xuất, đồng thời vượt qua các kỳ kiểm định an toàn lao động nghiêm ngặt của cơ quan chức năng.

3. Thông số kỹ thuật của Van An Toàn Mặt Bích Thép GS-C25 DN32/50

Để thuận tiện cho quá trình tra cứu thông số và tính toán thiết kế hệ thống, Van Duy Thành xin gửi tới quý khách hàng bảng thông số kỹ thuật chi tiết dưới đây:

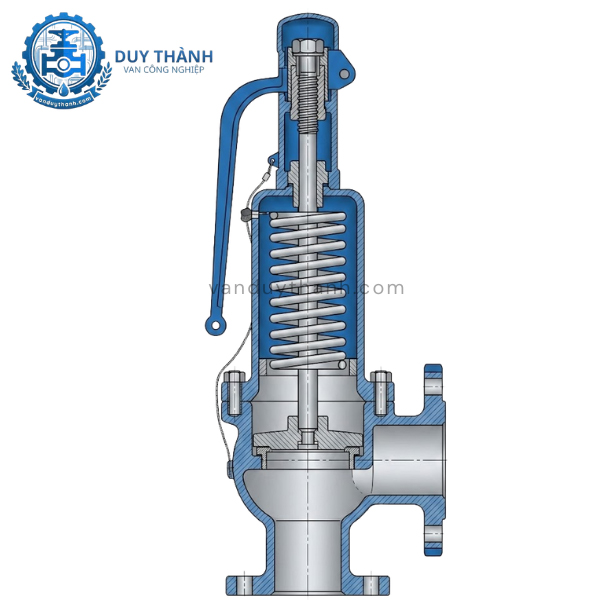

4. Cấu tạo của Van An Toàn Mặt Bích Thép GS-C25 DN32/50

Sự bền bỉ của van an toàn thép GS-C25 đến từ phương thức lắp ráp cơ khí chính xác với các bộ phận cấu thành cao cấp:

• Thân van (Valve Body): Đúc bằng thép GS-C25 chịu lực, thiết kế biên dạng chữ L vuông góc giúp tối ưu hóa định hướng dòng chảy xả. Bề mặt ngoài được sơn phủ lớp bảo vệ chống oxy hóa môi trường.

• Lò xo áp lực (Spring): Chế tạo từ thép hợp kim đàn hồi cao cấp, có khả năng duy trì lực nén không đổi ngay cả khi ngâm trong môi trường nhiệt độ cao 350°C.

• Trục van và Đĩa van (Stem & Disc): Làm từ thép không gỉ đặc chủng. Đĩa van có vai trò như một vách ngăn di động, liên kết trực tiếp với trục để truyền tải lực ép từ lò xo xuống bệ đỡ van.

• Nắp chụp bảo vệ (Cap): Được vặn ren chắc chắn ở đỉnh van nhằm bảo vệ vít chỉnh áp bên trong khỏi sự can thiệp ngoài ý muốn và ngăn bụi bẩn bám vào lò xo.

5. Nguyên lí làm việc của Van An Toàn Mặt Bích Thép GS-C25 DN32/50

Nguyên lý vận hành của thiết bị dựa trên nguyên tắc đối nghịch lực giữa lực cơ học của lò xo và lực thủy động lực học của dòng môi chất:

• Giai đoạn đóng (Trạng thái an toàn): Người kỹ thuật viên sẽ siết vít chỉnh áp để lò xo nén xuống một lực tương đương với áp suất 16 bar (hoặc mức áp suất mong muốn). Lực này ép đĩa van chặt vào bệ đỡ, giữ cho xăng, dầu hoặc gas lưu thông tuần hoàn trong đường ống mà không bị thoát ra ngoài.

• Giai đoạn xả (Trạng thái quá áp): Khi áp suất hệ thống tăng vượt ngưỡng cài đặt, lực đẩy từ lưu chất lên đáy đĩa van sẽ thắng lực nén của lò xo. Lúc này, lò xo bị ép co lại, đĩa van nhấc lên khỏi bệ đỡ, tạo khoảng trống cho lưu chất phóng thích ra ngoài qua cửa ra DN50.

• Giai đoạn hồi vị: Quá trình xả giúp áp suất bên trong tụt xuống. Khi áp suất thấp hơn mức cài đặt, lò xo sẽ giãn ra, đẩy đĩa van về lại vị trí ban đầu, thiết lập lại trạng thái kín hoàn toàn cho hệ thống.

6. Môi trường ứng dụng của Van An Toàn Mặt Bích Thép GS-C25 DN32/50

Vật liệu thép đúc GS-C25 đem lại cho van khả năng thích ứng linh hoạt với những môi trường lưu chất phức tạp và nguy hiểm:

• Hệ thống truyền tải xăng, dầu và khí gas: Đây là môi trường đặc biệt yêu cầu van không được phát sinh tia lửa và phải chịu được áp lực cao. Van GS-C25 đáp ứng hoàn hảo các tiêu chuẩn chống cháy nổ này.

• Hệ thống lò hơi và hơi nước quá nhiệt: Các trạm phân phối hơi nóng tại nhà máy sấy, dệt nhuộm, chế biến gỗ thường xuyên chạy ở mức nhiệt trên 200°C đến 300°C cần dòng van này để bảo vệ nồi hơi.

• Nhà máy lọc hóa dầu và hóa chất nhẹ: Ứng dụng trên các bồn chứa và đường ống dẫn dung môi, chất lỏng trung tính có tính ăn mòn thấp nhưng nhiệt độ cao.

7. Hướng dẫn lắp đặt Van An Toàn Mặt Bích Thép GS-C25 DN32/50

Lắp đặt đúng kỹ thuật giúp tránh được 95% các sự cố vận hành không đáng có. Hãy tuân thủ các bước chỉ dẫn sau:

1. Định hướng lắp đặt: Van phải được lắp theo phương thẳng đứng hoàn toàn, phần nắp chụp hướng lên trên, tuyệt đối không được lắp ngược hoặc đặt nằm ngang.

2. Kết nối mặt bích: Đảm bảo mặt bích tiêu chuẩn DIN PN16 của đường ống và van đồng bộ với nhau. Sử dụng gioăng đệm chịu nhiệt (như gioăng chì graphite hoặc gioăng PTFE gia cường) giữa hai mặt bích và siết đều các bu-lông theo hình đối xứng.

3. Thiết kế ống xả: Đường ống xả từ cửa ra DN50 phải được hướng đến vị trí an toàn (bồn thu hồi hoặc khu vực trống không có người). Ống xả cần được đỡ độc lập để không truyền trọng lượng hoặc lực rung lắc lên thân van an toàn.

8. Những lỗi thường gặp và cách khắc phục của Van An Toàn Mặt Bích Thép GS-C25 DN32/50

Trong vòng đời vận hành, van có thể xuất hiện một số hiện tượng cần bảo dưỡng:

• Hiện tượng van bị rò rỉ âm ỉ (Khắc phục): Do tạp chất, cặn dầu hoặc xỉ hàn bám vào làm xước bề mặt đĩa van. Cần cô lập hệ thống, tháo van ra vệ sinh sạch bệ đỡ hoặc tiến hành rà phẳng lại đĩa van bằng bột mài chuyên dụng.

• Van xả quá sớm hoặc quá muộn (Khắc phục): Lò xo sau thời gian dài làm việc liên tục có thể bị mỏi dẫn đến sai lệch lực nén. Cần đưa van tới các trung tâm kiểm định có thiết bị bơm áp chuyên dụng để hiệu chuẩn lại vít chỉnh áp về đúng mức áp quy định.

9. Van Duy Thành chuyên cung cấp Van An Toàn Mặt Bích Thép GS-C25 DN32/50

Với nhiều năm kinh nghiệm đồng hành cùng các công trình và nhà máy lớn, Van Duy Thành khẳng định vị thế là nhà cung cấp dòng van an toàn mặt bích thép GS-C25 uy tín hàng đầu. Đến với chúng tôi, quý khách hàng sẽ nhận được những giá trị vượt trội:

• Sản phẩm chính hãng mới 100% nhập khẩu từ các thương hiệu danh tiếng của Đài Loan, Hàn Quốc, Trung Quốc.

• Hồ sơ kiểm định chất lượng nghiêm ngặt, cung cấp đầy đủ chứng chỉ chứng nhận xuất xứ chất lượng cho dự án.

• Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn giải pháp và tính toán chọn size phù hợp nhất với công năng hệ thống.

Để được hỗ trợ kỹ thuật chi tiết và nhận bảng báo giá ưu đãi nhất, quý khách vui lòng liên hệ trực tiếp:
