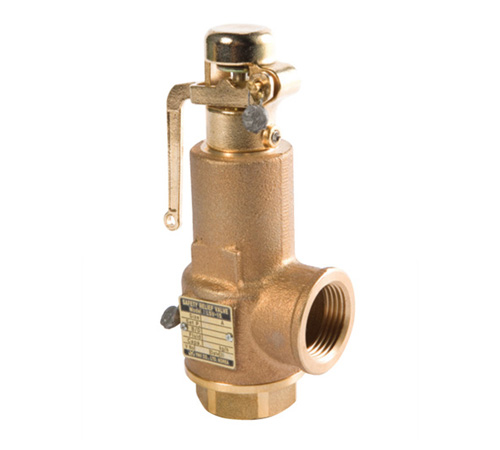

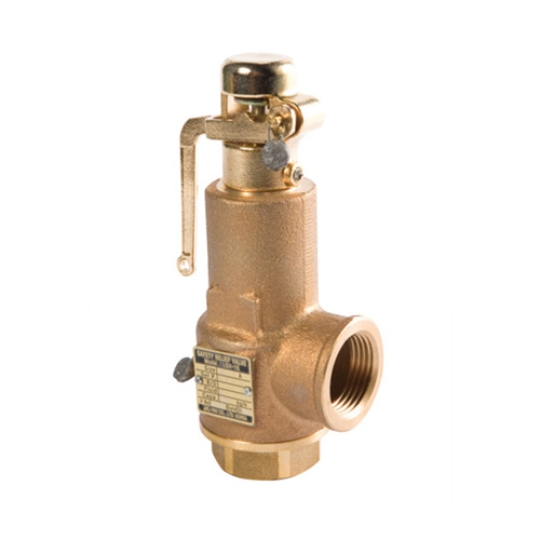

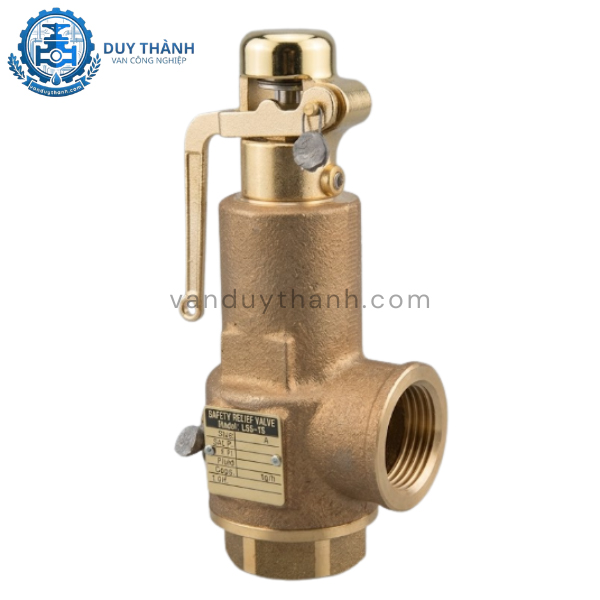

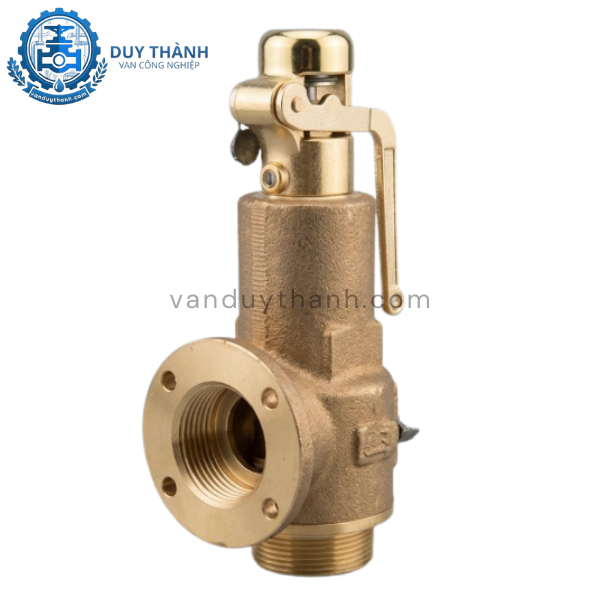

Van An Toàn Đồng YNV Model LSV-1S

1. Tính năng của Van An Toàn Đồng Ynv Model Lsv-1s

Model LSV-1S của YNV là dòng van an toàn tác động trực tiếp (Direct Acting Safety Valve) tích hợp nhiều tính năng kỹ thuật vượt trội, giúp nó trở thành lựa chọn hàng đầu cho các kỹ sư cơ điện:

• Phản ứng nhạy bén với áp suất: Nhờ thiết kế lò xo chính xác cao, van có khả năng mở hoàn toàn chỉ trong tích tắc khi áp suất hệ thống vượt quá giá trị cài đặt, giúp giải phóng áp lực dư thừa một cách an toàn.

• Chống ăn mòn ưu việt: Việc sử dụng thép không gỉ Inox 304 cho bộ phận ty và đĩa van giúp thiết bị không bị gỉ sét hay mài mòn bởi dòng lưu chất, đảm bảo độ kín khít lâu dài.

• Điều chỉnh áp suất linh hoạt: Người dùng có thể dễ dàng thay đổi áp suất xả thông qua bộ phận điều chỉnh lò xo phía trên, cho phép tùy biến theo yêu cầu cụ thể của từng công trình.

• Thiết kế tay giật tiện lợi: Model này thường được trang bị tay giật (Lever) giúp người vận hành có thể kiểm tra định kỳ tình trạng hoạt động của van hoặc xả áp thủ công trong trường hợp cần thiết.

2. Tác dụng của Van An Toàn Đồng Ynv Model Lsv-1s

Van an toàn YNV LSV-1S đóng vai trò là "người bảo vệ cuối cùng" cho toàn bộ hệ thống đường ống và thiết bị:

Ngăn chặn nguy cơ nổ thiết bị

Trong các hệ thống hơi nóng (Boiler) hoặc bình tích áp, nếu áp suất tăng quá mức kiểm soát sẽ dẫn đến nguy cơ nổ vỡ cực kỳ nguy hiểm. Van LSV-1S giúp xả bớt lượng lưu chất dư thừa, duy trì áp suất ở ngưỡng an toàn tuyệt đối.

Bảo vệ các thiết bị nhạy cảm

Các thiết bị như đồng hồ đo áp suất, van điều khiển hay cảm biến thường có giới hạn chịu áp nhất định. Sự hiện diện của van an toàn YNV giúp các thiết bị này tránh được các cú sốc áp lực (Pressure spikes), từ đó kéo dài tuổi thọ sử dụng.

Đảm bảo an toàn cho nhân viên vận hành

Bằng cách tự động hóa quá trình xả áp, van giảm thiểu sự can thiệp trực tiếp của con người trong các điều kiện nguy hiểm, giúp bảo vệ tính mạng và tài sản tại khu vực làm việc.

3. Thông số kỹ thuật của Van An Toàn Đồng Ynv Model Lsv-1s

Dưới đây là bảng thông số kỹ thuật chi tiết giúp khách hàng dễ dàng đối chiếu với yêu cầu thiết kế hệ thống:

• Model: LSV-1S

• Thương hiệu: YNV

• Xuất xứ: Hàn Quốc

• Kích thước (Size): DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN100, DN150, DN200.

• Vật liệu thân van: Đồng đúc (Bronze) hoặc Gang dẻo (Ductile Iron).

• Vật liệu Ty, Đĩa & Seat: Thép không gỉ Inox 304.

• Dải áp suất cài đặt: 0,35 ~ 11 kgf/cm².

• Áp suất mặc định: 8 kgf/cm².

• Nhiệt độ làm việc: Tối đa 220°C (tùy thuộc vào môi trường lưu chất).

• Kiểu kết nối: Nối ren tiêu chuẩn (PT/NPT).

• Lưu chất sử dụng: Hơi nóng (Steam), Nước (Water), Khí nén (Air).

4. Cấu tạo của Van An Toàn Đồng Ynv Model Lsv-1s

Cấu tạo của Model LSV-1S được tối ưu hóa để đảm bảo độ bền và tính chính xác cao nhất:

Thân van (Body)

Được đúc từ đồng hoặc gang dẻo với độ dày thành van đạt chuẩn, có khả năng chịu được áp lực cao và chống va đập cơ học từ bên ngoài.

Đĩa van và Ghế van (Disc & Seat)

Đây là hai bộ phận tiếp xúc trực tiếp để tạo độ kín. Với vật liệu Inox 304, bề mặt tiếp xúc được mài phẳng đạt độ bóng cao, ngăn chặn hoàn toàn việc rò rỉ khi van ở trạng thái đóng.

Lò xo (Spring)

Là bộ phận quan trọng nhất tạo ra lực đàn hồi để giữ van đóng. Lò xo của YNV được chế tạo từ thép hợp kim đặc chủng, không bị giãn hay mất tính đàn hồi sau hàng nghìn lần vận hành.

Nắp chụp và Tay giật

Nắp chụp phía trên giúp bảo vệ bộ phận điều chỉnh áp suất khỏi bụi bẩn và sự can thiệp không mong muốn. Tay giật cho phép xả áp cưỡng bức để kiểm tra định kỳ.

5. Nguyên lý làm việc của van an toàn đồng YNV Model LSV-1S

Van an toàn YNV vận hành dựa trên nguyên lý cân bằng lực:

1. Trạng thái đóng: Trong điều kiện vận hành bình thường, lực đẩy xuống của lò xo lớn hơn lực đẩy lên của lưu chất dưới đĩa van. Do đó, đĩa van được ép chặt vào ghế van, lưu chất không thể thoát ra ngoài.

2. Trạng thái mở (Xả áp): Khi áp suất trong hệ thống tăng vượt quá mức cài đặt (ví dụ 8 kgf/cm²), lực đẩy của lưu chất sẽ thắng được lực đàn hồi của lò xo. Lúc này, đĩa van bị đẩy lên, tạo khoảng trống cho lưu chất thoát ra ngoài qua cửa xả.

3. Trạng thái đóng lại: Sau khi áp suất hệ thống hạ xuống dưới mức an toàn, lò xo sẽ đẩy đĩa van về vị trí cũ, chặn đứng dòng chảy và bắt đầu một chu kỳ bảo vệ mới.

6. Môi trường ứng dụng của Van An Toàn Đồng Ynv Model Lsv-1s

Nhờ vật liệu cao cấp và dải áp suất rộng, Model LSV-1S được ứng dụng đa dạng trong các ngành công nghiệp:

• Hệ thống lò hơi và nồi hơi: Đây là ứng dụng quan trọng nhất, bảo vệ lò hơi khỏi hiện tượng quá áp do nhiệt độ tăng cao đột ngột.

• Hệ thống cấp thoát nước: Sử dụng trong các trạm bơm, bể chứa để ngăn chặn hiện tượng búa nước gây vỡ ống.

• Công nghiệp thực phẩm và dược phẩm: Với bộ phận ty và đĩa inox 304 sạch sẽ, van hoàn toàn phù hợp cho các dây chuyền sản xuất yêu cầu vệ sinh cao.

• Hệ thống khí nén công nghiệp: Lắp đặt tại bình chứa khí nén để đảm bảo bình không bị biến dạng hoặc nổ khi máy nén hoạt động quá công suất.

7. Hướng dẫn lắp đặt Van An Toàn Đồng Ynv Model Lsv-1s

Việc lắp đặt đúng cách không chỉ đảm bảo an toàn mà còn giúp van hoạt động chính xác nhất:

1. Vị trí lắp đặt: Luôn lắp van theo phương thẳng đứng (tay giật hướng lên trên). Tuyệt đối không lắp ngang hoặc chéo vì sẽ làm sai lệch lực đàn hồi của lò xo.

2. Đường ống cửa vào: Đường ống nối từ thiết bị đến van an toàn phải có kích thước tối thiểu bằng kích thước cửa vào của van để đảm bảo lưu lượng xả.

3. Làm sạch ren: Trước khi vặn ren, hãy đảm bảo đường ống sạch bụi bẩn và xỉ hàn. Sử dụng băng tan (cao su non) để làm kín các mối nối ren.

4. Hướng cửa xả: Cửa xả của van nên được nối với đường ống dẫn ra vị trí an toàn (xa khu vực có người đi lại) để tránh gây bỏng khi van xả hơi nóng.

5. Cài đặt áp suất: Việc điều chỉnh áp suất nên được thực hiện bởi nhân viên kỹ thuật có chuyên môn hoặc tại các đơn vị kiểm định có uy tín.

8. Van Duy Thành là đơn vị chuyên cung cấp Van An Toàn Đồng Ynv Model Lsv-1s

Trên thị trường hiện nay, thương hiệu YNV Hàn Quốc đã khẳng định được vị thế về chất lượng. Tuy nhiên, để sở hữu sản phẩm chính hãng với giá thành tối ưu nhất, quý khách hàng cần lựa chọn đơn vị phân phối uy tín như Van Duy Thành.

Tại sao nên chọn mua sản phẩm tại Van Duy Thành?

• Nguồn gốc minh bạch: Sản phẩm YNV Model LSV-1S được chúng tôi nhập khẩu trực tiếp từ Hàn Quốc, đầy đủ giấy tờ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng).

• Kho hàng sẵn có: Chúng tôi luôn tồn kho đầy đủ các kích thước từ nhỏ (DN15) đến lớn (DN200) để đáp ứng kịp thời tiến độ thi công của các nhà thầu.

• Giá cạnh tranh: Nhờ việc nhập khẩu trực tiếp, Van Duy Thành cam kết mức giá tốt nhất thị trường cho các đại lý và dự án lớn.

• Chuyên môn kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng hỗ trợ tư vấn cài đặt áp suất phù hợp nhất với hệ thống của bạn.

• Bảo hành chu đáo: Chính sách bảo hành 12 tháng, lỗi 1 đổi 1 nhanh chóng, giúp quý khách hoàn toàn yên tâm trong suốt quá trình sử dụng.

Hãy liên hệ ngay với Van Duy Thành để được nhận báo giá và tư vấn chuyên sâu về sản phẩm Van an toàn đồng YNV Model LSV-1S chất lượng cao từ Hàn Quốc!
