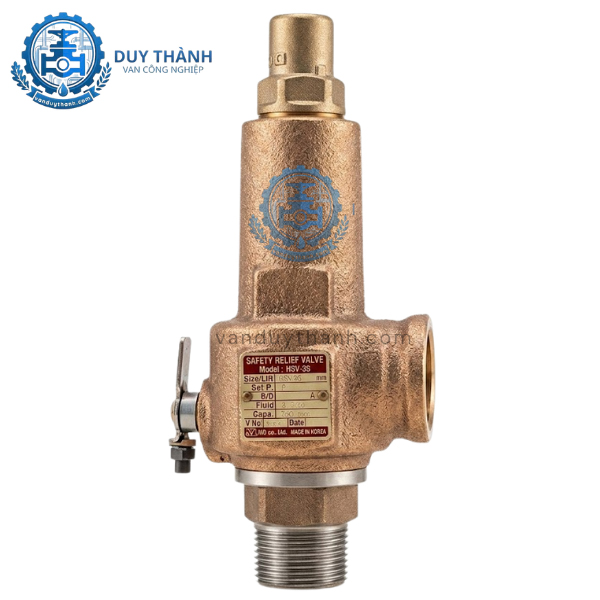

Van An Toàn Nối Ren Ynv Gsv-3s, 4s Hàn Quốc
Tên sản phẩm: Van an toàn nối ren (Safety Valve).
Model sản phẩm: GSV-3S / GSV-4S.
Thương hiệu sản xuất: YNV.
Xuất xứ: Hàn Quốc (Korea).
Kiểu kết nối: Kết nối ren tiêu chuẩn PT.
Vật liệu cấu tạo: Thân van bằng đồng (Bronze) hoặc inox chịu lực chống ăn mòn.
Dải kích cỡ: Tương thích linh hoạt từ DN15 đến DN50.
Áp suất cài đặt xả áp: Biên độ hiệu chỉnh linh hoạt trong khoảng 0.3 bar đến 10 bar (hoặc lên đến 11 bar tùy phiên bản).
Nhiệt độ vận hành tối đa: Chịu tải bền bỉ lên đến 220°C.
Môi trường ứng dụng chuyên dụng: Hơi nóng (Steam), khí nén (Air), chất lỏng, gas.
Cơ cấu xả áp: Tích hợp tay giật (Lever) hỗ trợ kiểm tra xả áp thủ công an toàn.
Van an toàn nối ren YNV GSV-3S, 4S là dòng thiết bị thủy lực tự động đóng vai trò bảo vệ cốt lõi cho các hệ thống chịu áp lực. Sản phẩm sở hữu những tính năng vận hành vượt trội được minh chứng qua các chứng chỉ kiểm định chất lượng nghiêm ngặt từ Hàn Quốc.
Tính năng quan trọng nhất của dòng van này là độ chính xác và độ nhạy cao trong việc phát hiện sự tăng áp đột biến. Khi áp suất đường ống vượt quá ngưỡng cài đặt (Set pressure), lò xo bên trong van sẽ ngay lập tức bị nén lại, cho phép đĩa van nhấc lên để xả bớt lượng lưu chất dư thừa ra ngoài, giúp bình ổn áp suất hệ thống chỉ trong vài giây.
Kiểu kết nối ren tiện lợi: Giúp tối ưu kích thước và trọng lượng, dễ dàng lắp đặt tại các vị trí không gian hẹp mà không cần bích đỡ nặng nề.
Vật liệu chế tạo cao cấp: Thân van đúc từ đồng hoặc thép không gỉ giúp thiết bị không bị biến dạng cơ học, chống xói mòn thủy động lực học cực tốt trước dòng lưu chất áp lực cao.
Trong sơ đồ công nghệ kỹ thuật, các model YNV GSV-3S và GSV-4S đóng vai trò là "lá chắn an toàn cuối cùng" cho toàn bộ công trình:
Ngăn chặn thảm họa nổ vỡ: Tác dụng lớn nhất của van là bảo vệ các thiết bị chịu áp như lò hơi, bình tích áp, máy nén khí khỏi nguy cơ nổ tung do áp suất tăng vượt ngưỡng kiểm soát của các thiết bị đo lường tự động khác.
Bảo vệ thiết bị hạ nguồn: Giữ cho áp lực dòng chảy luôn trong phạm vi cho phép, từ đó kéo dài tuổi thọ của các dòng van điều khiển, van chặn và đường ống dẫn phía sau.
Hỗ trợ xả áp thủ công an toàn: Nhờ thiết kế tay giật cơ học, người vận hành có thể chủ động giật xả áp định kỳ để kiểm tra trạng thái hoạt động của lò xo, đảm bảo van không bị kẹt cứng sau thời gian dài không hoạt động.
Để phục vụ công tác tính toán lưu lượng xả và lựa chọn thiết bị phù hợp, Van Duy Thành xin cung cấp bảng thông số kỹ thuật tiêu chuẩn của sản phẩm:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu / Xuất xứ | YNV / Hàn Quốc (Korea) |
| Model sản phẩm | GSV-3S (Thân đồng, đĩa đồng) / GSV-4S (Thân đồng, đĩa inox) |
| Kích cỡ đường ống | DN15, DN20, DN25, DN32, DN40, DN50 |
| Kiểu kết nối | Nối ren tiêu chuẩn PT |
| Áp suất cài đặt (Set Press) | 0.3 bar – 10 bar (0.03 MPa – 1.0 MPa) |
| Nhiệt độ hoạt động tối đa | Lên đến 220°C |
| Môi trường lưu chất | Hơi nóng (Steam), khí nén, nước, gas |
| Cơ cấu hỗ trợ | Tay giật kiểm tra (Lever type) |
| Tình trạng hàng hóa | Mới 100%, sẵn kho Van Duy Thành |

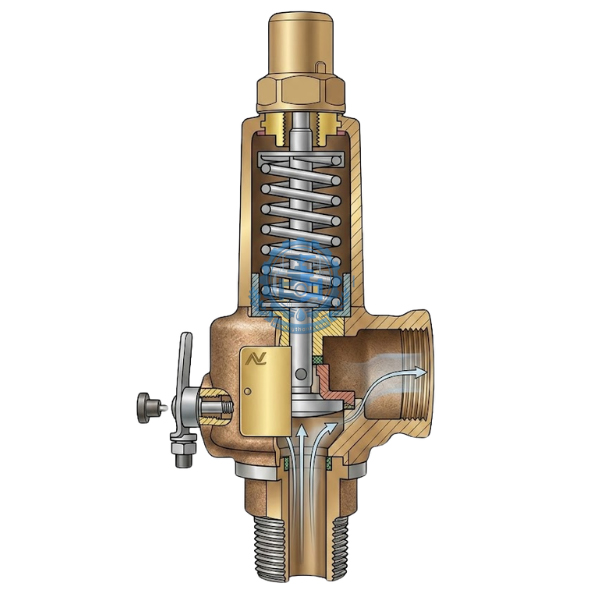

Cơ cấu cơ khí của van được tối ưu hóa tối đa với các chi tiết chuyển động nhịp nhàng và chuẩn xác:
Thân van (Body): Bộ phận chịu áp lực chính, được đúc bằng đồng có cửa vào (Inlet) nhận áp lực và cửa ra (Outlet) hướng góc 90 độ để dẫn lưu chất xả đi.
Nắp van (Bonnet): Phần bao bọc phía trên giữ cố định lò xo và trục van, bảo vệ các chi tiết này khỏi bụi bẩn và tác động ngoại cảnh.
Lò xo chịu lực (Spring): Trái tim của van an toàn, được chế tạo từ thép lò xo hợp kim có độ đàn hồi cao, quyết định ngưỡng áp suất cài đặt xả của van.
Đĩa van và Ghế van (Disc & Seat): Hai bộ phận trực tiếp làm kín. Đĩa van trên các dòng GSV-4S thường được làm bằng inox để tăng độ bền, chống rỗ bề mặt khi tiếp xúc với hơi nóng liên tục.
Vít điều chỉnh (Adjusting Screw): Nằm dưới nắp van, dùng để siết chặt hoặc nới lỏng lò xo nhằm thay đổi áp suất cài đặt xả áp.
Tay giật (Lever): Cơ cấu đòn bẩy cơ học phía trên cùng để cưỡng bức mở van khi cần kiểm tra kỹ thuật.
Van an toàn YNV vận hành hoàn toàn tự động dựa trên nguyên lý cân bằng lực cơ học giữa áp lực lưu chất và lực đàn hồi của lò xo:
Trạng thái cân bằng (Đóng van): Ở điều kiện vận hành bình thường, áp suất lưu chất tại cửa vào thấp hơn lực ép của lò xo. Lò xo đẩy trục và đĩa van ép chặt xuống ghế van, ngăn không cho lưu chất thoát ra ngoài cửa xả.
Trạng thái xả áp (Mở van): Khi hệ thống gặp sự cố khiến áp suất tăng cao vượt ngưỡng cài đặt, lực đẩy của lưu chất hướng từ dưới lên sẽ thắng được lực ép của lò xo. Đĩa van bị đẩy nhấc lên cao, mở toang cửa vách ngăn để lưu chất dư thừa xả nhanh ra ngoài qua cửa xả.
Trạng thái đóng lại: Khi áp suất hệ thống giảm xuống dưới mức cài đặt an toàn, lực đàn hồi của lò xo lại thắng lực đẩy của lưu chất, lập tức ép đĩa van xuống bệ đỡ để đưa hệ thống về trạng thái làm việc kín khít bình thường.
Nhờ dải nhiệt độ chịu tải rộng lên đến 220°C cùng khả năng phản hồi áp suất nhạy bén, thiết bị được ứng dụng đa dạng trong nhiều phân khúc:
Hệ thống lò hơi, nồi hơi công nghiệp: Lắp đặt trực tiếp trên đỉnh lò hơi hoặc các nhánh phân phối hơi nóng để kiểm soát an toàn áp suất hơi bão hòa.
Hệ thống khí nén và bình tích áp: Bảo vệ các trạm máy nén khí, bình chứa khí nén công suất lớn tránh khỏi hiện tượng quá áp do rơ-le ngắt điện bị hỏng.
Hệ thống sấy và gia nhiệt: Ứng dụng trong các nhà máy dệt nhuộm, thực phẩm, bao bì, nơi sử dụng hơi nước nóng làm nguồn năng lượng chính cho dây chuyền sản xuất.
Quy trình lắp đặt đúng kỹ thuật tại Van Duy Thành sẽ giúp thiết bị hoạt động chính xác và không bị kẹt lỗi:
Vị trí lắp đặt thẳng đứng: Van an toàn bắt buộc phải được lắp theo phương thẳng đứng (tay giật hướng lên trên). Tuyệt đối không lắp nghiêng hoặc lắp ngược vì sẽ làm thay đổi trọng tâm và lực ép của lò xo.
Khoảng cách lắp đặt: Nên lắp van ở vị trí gần nguồn phát áp suất nhất (như đỉnh lò hơi hoặc trên bình tích) và không được lắp bất kỳ loại van chặn nào giữa nguồn áp suất và van an toàn.
Kết nối ren và làm sạch: Làm sạch bavia và xỉ hàn ở đầu ren ống. Khi vặn ren, sử dụng cao su non (băng tan) vừa đủ, tránh để cao su non thừa lọt vào lòng van gây kẹt đĩa van.
Đường ống xả hướng ra nơi an toàn: Đường ống nối từ cửa xả của van an toàn phải được dẫn ra khu vực thoáng, không có người qua lại để tránh tai nạn bỏng khi van tự động xả hơi nóng.
Trong quá trình vận hành, van an toàn có thể gặp một số hiện tượng và cần được xử lý kịp thời:
Nguyên nhân: Do cặn bẩn, xỉ hàn trong đường ống bám vào bề mặt tiếp xúc giữa đĩa van và ghế van, hoặc đĩa van bị trầy xước.
Cách khắc phục: Sử dụng tay giật (Lever) để xả cưỡng bách từ 2 đến 3 lần nhằm dùng áp lực dòng chảy thổi bay cặn bẩn. Nếu vẫn rò rỉ, cần tháo van ra để vệ sinh hoặc rà phẳng lại bề mặt đĩa van.
Nguyên nhân: Lò xo bị han rỉ, kẹt cứng do lâu ngày không hoạt động, hoặc áp suất cài đặt bị siết quá chặt.
Cách khắc phục: Cần kiểm tra lại vít điều chỉnh áp suất, tiến hành định kỳ giật tay lever để đảm bảo lò xo luôn trong trạng thái đàn hồi tốt. Nếu lò xo bị hỏng, bắt buộc phải thay van mới.
Thương hiệu Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên phân phối các dòng van an toàn YNV chính hãng nhập khẩu trực tiếp từ Hàn Quốc. Chúng tôi cam kết mang đến những giá trị thiết thực nhất cho công trình của bạn:
Sản phẩm chính hãng 100%, đầy đủ chứng chỉ chất lượng CO, CQ, có sẵn tem kiểm định áp suất theo yêu cầu kỹ thuật.
Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về hệ thống lò hơi và khí nén, tư vấn chính xác model và dải áp cài đặt phù hợp.
Chính sách giá thành cạnh tranh, bảo hành dài hạn và hỗ trợ giao hàng nhanh chóng trên toàn quốc.
