Van An Toàn Mặt Bích Thép GS-C25 DN25/40

1. Tính năng của Van An Toàn Mặt Bích Thép Gs-c25 Dn25/40

Van an toàn mặt bích thép GS-C25 DN25/40 là một thiết bị thủy lực đặc thù có chức năng bảo vệ toàn diện cho hệ thống đường ống, bình áp suất và các thiết bị công nghiệp khác chống lại hiện tượng tăng áp vượt quá giá trị định mức cho phép. Trong bối cảnh công nghiệp hiện đại, dòng van này sở hữu những tính năng vượt trội giúp khẳng định vai trò không thể thay thế:

Cấu trúc thiết kế lệch size thông minh

Một trong những tính năng nổi bật nhất của dòng sản phẩm này chính là quy cách kích thước lệch giữa đầu vào và đầu ra (định danh DN25/40 tức là đầu vào DN25 và đầu ra DN40).

• Tăng tốc độ xả áp: Khi áp suất hệ thống vượt ngưỡng an toàn, đĩa van mở ra, lưu chất áp lực cao cần được giải phóng ngay lập tức. Thiết kế đầu ra lớn hơn đầu vào giúp giảm áp suất động năng tại cửa xả, cho phép lưu chất thoát ra ngoài nhanh hơn mà không gây ứ nghẹt ngược lại.

• Hạn chế hiện tượng phản áp: Cửa ra lớn làm giảm xung lực của dòng xả, bảo vệ đường ống thoát khỏi những rung động cơ học nguy hiểm.

Độ bền vật liệu và dải thông số vận hành ấn tượng

• Vật liệu thép GS-C25 tiêu chuẩn: Thân van được làm từ thép carbon đúc (Cast Steel) mã GS-C25 theo tiêu chuẩn DIN của Đức. Loại vật liệu này có khả năng chịu ứng suất kéo, ứng suất nén cực cao, đồng thời chịu được sự sốc nhiệt khi dòng lưu chất nóng đi qua đột ngột.

• Tính năng xả áp tự động tuyệt đối: Van hoạt động hoàn toàn dựa trên sự cân bằng lực cơ học giữa áp suất đường ống và lò xo bên trong, không phụ thuộc vào bất kỳ nguồn năng lượng điện hay khí nén nào bên ngoài, đảm bảo an toàn 100% ngay cả khi toàn bộ nhà máy mất điện.

2. Tác dụng, Hình ảnh thực tế của Van An Toàn Mặt Bích Thép Gs-c25 Dn25/40

Tác dụng cốt lõi đối với hệ thống áp lực

Van an toàn mặt bích thép GS-C25 DN25/40 được ví như "lá chắn cuối cùng" của một hệ thống áp lực cao. Tác dụng thực tế của dòng van này bao gồm:

• Ngăn ngừa thảm họa nổ vỡ: Khi các thiết bị điều khiển khác như van giảm áp hoặc cảm biến áp suất gặp sự cố, áp suất trong đường ống hoặc lò hơi sẽ tăng lên nhanh chóng. Nếu không có van an toàn tự động mở để xả bớt lưu chất, áp lực vượt ngưỡng sẽ làm nổ tung đường ống hoặc bể chứa, gây thiệt hại nghiêm trọng về người và tài sản.

• Duy trì sự ổn định áp suất: Giúp hệ thống vận hành liên tục quanh ngưỡng áp suất cài đặt, hạn chế các xung lực đột biến làm hỏng hóc các thiết bị đo lường đắt tiền như đồng hồ áp suất hay cảm biến lưu lượng.

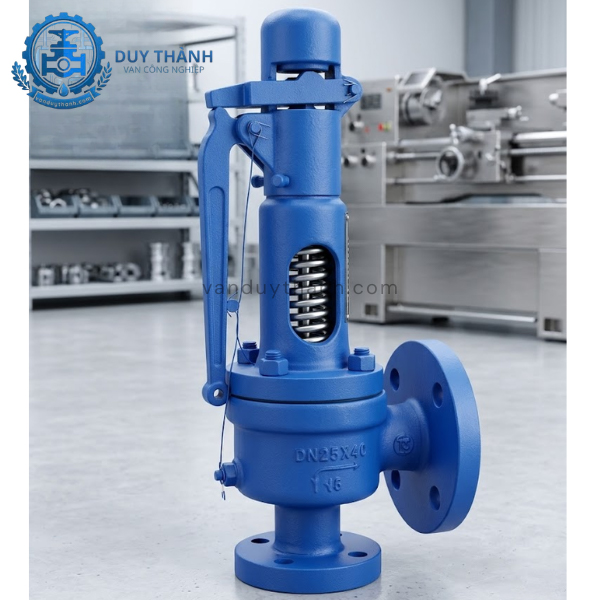

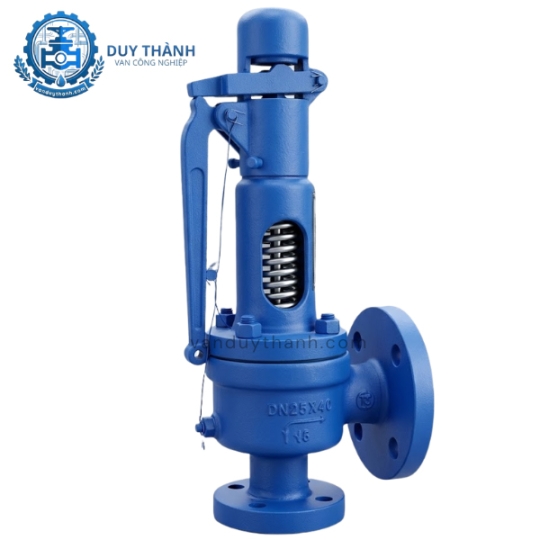

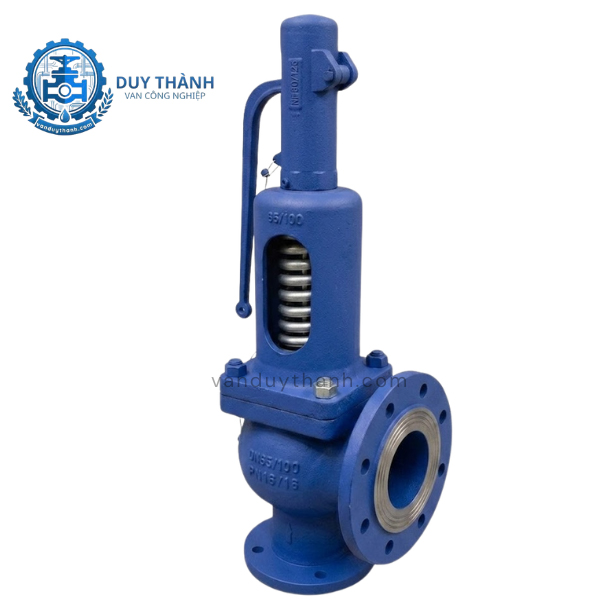

Hình ảnh thực tế sản phẩm

Thực tế kiểm tra cho thấy van an toàn thép GS-C25 có ngoại quan vô cùng vững chắc với lớp sơn chịu nhiệt bảo vệ bề mặt bên ngoài. Các chi tiết như tay giật xả áp (nếu có), nắp chụp bảo vệ lò xo và dải lỗ bắt bu lông trên mặt bích được gia công cơ khí chính xác, sắc nét, thể hiện đúng đẳng cấp của một dòng van công nghiệp nặng chịu tải cao.

3. Thông số kỹ thuật của Van An Toàn Mặt Bích Thép Gs-c25 Dn25/40

Để phục vụ công tác bóc tách bản vẽ kỹ thuật và lựa chọn chủng loại thiết bị chính xác cho các dự án, Van Duy Thành xin gửi tới quý khách hàng bảng thông số kỹ thuật chi tiết của dòng sản phẩm này:

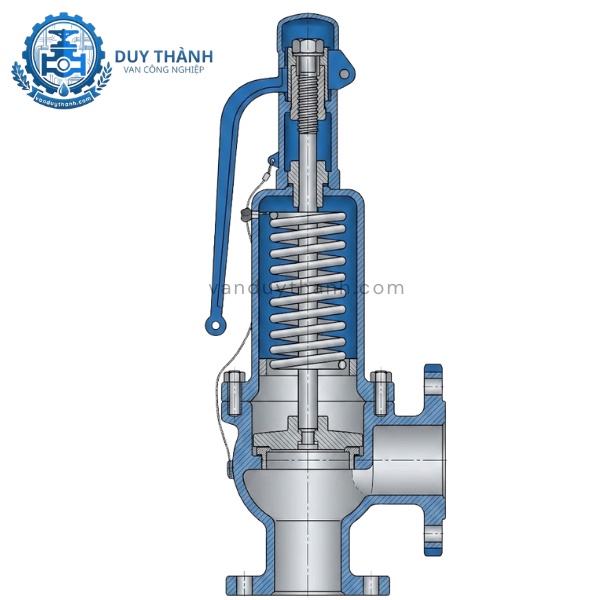

4. Cấu tạo và hình ảnh của Van An Toàn Mặt Bích Thép Gs-c25 Dn25/40

Các bộ phận cấu thành cơ khí chi tiết

Van an toàn thép GS-C25 DN25/40 có cấu trúc cơ khí dạng trục đứng với độ chính xác cao, bao gồm các bộ phận chính sau:

• Thân van (Valve Body): Được đúc bằng thép GS-C25, phần thân dưới chứa cửa vào DN25 và góc vuông rẽ ngang là cửa xả DN40. Thân van dày dặn để chịu được áp suất PN16 liên tục.

• Lò xo chịu tải (Spring): Đây là bộ phận cốt lõi quyết định áp suất cài đặt của van. Lò xo làm từ thép hợp kim đàn hồi cao, có độ cứng lớn để tạo lực ép giữ đĩa van đóng lại chống lại áp suất đường ống.

• Đĩa van và Ghế van (Disc & Seat): Bề mặt tiếp xúc giữa đĩa và ghế van được mài phẳng cơ khí đạt độ chính xác tuyệt đối, đảm bảo độ kín khít khi đóng. Chất liệu cấu thành thường là inox hoặc hợp kim cứng chịu nhiệt cao.

• Vít điều chỉnh (Adjusting Screw): Nằm ở phía trên đỉnh van dưới nắp chụp. Khi vặn vít này sẽ làm nén hoặc nới lỏng lò xo, từ đó thay đổi áp suất cài đặt xả của van.

• Nắp chụp / Tay giật (Cap / Lever): Nắp chụp giúp bảo vệ vít điều chỉnh không bị tác động từ bên ngoài. Phiên bản có tay giật cho phép người vận hành có thể tự tay giật xả kiểm tra van định kỳ.

5. Nguyên lí làm việc của Van An Toàn Mặt Bích Thép Gs-c25 Dn25/40

Van an toàn mặt bích thép GS-C25 hoạt động hoàn toàn tự động theo nguyên lý đối nghịch lực cân bằng giữa áp lực chất lưu trong hệ thống đường ống và lực đàn hồi nén của lò xo.

Trạng thái cân bẳng an toàn (Van Đóng)

Trong điều kiện vận hành bình thường, áp suất của lưu chất (xăng, dầu, hơi nước...) tại cửa vào DN25 nhỏ hơn mức áp suất xả đã cài đặt trước. Lúc này, lực đàn hồi của lò xo nén từ trên xuống sẽ thắng lực đẩy của lưu chất hướng từ dưới lên. Lò xo ép chặt trục và đĩa van xuống ghế van, giữ cho cửa van đóng hoàn toàn, không cho lưu chất rò rỉ ra cửa xả DN40.

Trạng thái quá áp sự cố (Van Mở Xả)

Khi hệ thống gặp trục trặc dẫn đến áp suất lưu chất tăng cao đột biến vượt qua ngưỡng áp suất cài đặt định mức của lò xo (ví dụ hệ thống tăng quá 10 bar trong khi van cài 10 bar), lực đẩy hướng lên của lưu chất sẽ lớn hơn lực ép hướng xuống của lò xo.

• Áp lực chất lưu đẩy ngược đĩa van và trục van di chuyển tịnh tiến lên phía trên, nén lò xo lại.

• Cửa van mở ra, dòng lưu chất áp lực cao ngay lập tức tràn qua thân van và thoát nhanh ra ngoài qua cửa xả kích cỡ lớn DN40 để giải nhiệt và giảm áp cho hệ thống.

Chu trình đóng lại tự hồi

Sau khi lưu chất được xả bớt ra ngoài, áp suất bên trong hệ thống đường ống hạ dần xuống dưới mức cài đặt định mức an toàn. Lúc này, lực đẩy của môi chất không còn đủ mạnh, lò xo sẽ tự động bung ra và đẩy đĩa van đi xuống ép chặt vào ghế van, đóng kín hoàn toàn hệ thống để tiếp tục chu trình làm việc bình thường.

6. Môi trường ứng dụng của Van An Toàn Mặt Bích Thép Gs-c25 Dn25/40

Nhờ vật liệu thép đúc cao cấp GS-C25 có khả năng chịu nhiệt độ lên tới 350°C và áp suất 16bar, thiết bị này đặc biệt phù hợp cho các môi trường công nghiệp nặng và nguy hiểm:

• Hệ thống xăng, dầu và hóa dầu: Thép GS-C25 có đặc tính cơ lý phù hợp hoàn hảo với các dẫn xuất từ dầu mỏ. Van giúp bảo vệ các đường ống dẫn dầu thô, xăng thành phẩm, hệ thống bơm áp lực cao trong các kho xăng dầu đầu mối.

• Hệ thống khí Gas, LPG, CNG: Môi trường khí gas đòi hỏi độ kín khít và an toàn cháy nổ ở mức cao nhất. Thiết bị giúp xả áp khí gas kịp thời khi bồn chứa bị hấp thụ nhiệt lượng từ môi trường xung quanh gây tăng áp bồn.

• Hệ thống hơi nước nhiệt độ cao (Superheated Steam): Ứng dụng phổ biến trong các nhà máy nhiệt điện, lò hơi công nghiệp tầng sôi, hệ thống truyền nhiệt bằng dầu nóng nơi nhiệt độ làm việc thường xuyên duy trì ở mức trên 200°C và có thể đạt tới ngưỡng tối đa 350°C.

• Hệ thống cấp nước và chất lỏng áp lực cao: Giúp bảo vệ các đường ống trục chính, trạm bơm tăng áp quy mô lớn chống lại hiện tượng xung lực hoặc hiện tượng búa nước phá hủy đường ống.

7. Hướng dẫn lắp đặt và khắc phục lỗi thường gặp của Van An Toàn Mặt Bích Thép GS-C25 DN25/40

Quy trình lắp đặt chuẩn kỹ thuật

Để van hoạt động chính xác và không bị rò rỉ tại các kết nối bích DIN PN16, việc lắp đặt cần thực hiện theo quy trình sau:

1. Vị trí lắp đặt bắt buộc: Van an toàn phải luôn được lắp đặt theo phương thẳng đứng (bầu lò xo hướng thẳng lên trên). Không được lắp nghiêng, lắp ngang hay lộn ngược vì trọng lực sẽ làm sai lệch lực nén cài đặt của lò xo.

2. Khoảng cách kết nối: Van phải được lắp trực tiếp vào bồn chứa hoặc đường ống chính thông qua một đoạn ống ngắn nhất có thể, không được lắp thêm bất kỳ loại van khóa nào giữa đường ống chính và van an toàn.

3. Lắp gioăng mặt bích: Sử dụng gioăng chì chịu nhiệt hoặc gioăng chịu dầu đặt giữa hai mặt bích. Siết bu lông đối xứng đều lực để đảm bảo mặt bích khít hoàn toàn, tránh rò rỉ áp suất.

4. Đường ống xả: Đường ống nối từ cửa xả DN40 phải hướng ra khu vực an toàn (nơi không có người qua lại) vì lưu chất xả ra có nhiệt độ và áp lực rất cao.

Các lỗi thường gặp và giải pháp xử lý

• Van bị rò rỉ (rơm rớm) lưu chất ở cửa xả khi chưa tới áp suất cài đặt: Nguyên nhân chủ yếu do cặn bẩn, rỉ sét bám vào bề mặt làm kín của đĩa van, hoặc đĩa van bị lệch trục. Khắc phục: Nếu van có tay giật, hãy thử giật mạnh vài lần để dòng lưu chất áp lực cao thổi bay cặn bẩn. Nếu không hết, phải tháo van ra để rà lại bề mặt đĩa van.

• Van không xả áp khi hệ thống đã quá áp định mức: Lò xo bị kẹt do rỉ sét lâu ngày, hoặc vít điều chỉnh bị siết quá chặt. Khắc phục: Tiến hành bảo dưỡng, tra dầu mỡ vào bộ phận lò xo, kiểm tra lại dải áp cài đặt bằng thiết bị kiểm định chuyên dụng.

• Van đóng mở liên tục (hiện tượng nhảy sập): Do đường ống vào van quá nhỏ hoặc đường xả bị bóp nghẹt. Khắc phục: Kiểm tra lại kích thước đường ống cấp vào van đảm bảo chuẩn thông số DN25.

8. Van Duy Thành chuyên cung cấp Van An Toàn Mặt Bích Thép GS-C25 DN25/40

Van Duy Thành là thương hiệu uy tín hàng đầu chuyên cung cấp dòng sản phẩm Van an toàn mặt bích thép GS-C25 DN25/40 chính hãng cho các công trình công nghiệp nặng. Sản phẩm của chúng tôi cam kết mới 100%, chuẩn thông số kỹ thuật, trải qua quy trình kiểm tra áp lực nghiêm ngặt trước khi xuất kho. Duy Thành trực tiếp tư vấn chuyên sâu và bán hàng trực tiếp đến tay người tiêu dùng, không thông qua các cấp trung gian thương mại nhằm đem lại giá trị kinh tế tốt nhất. Mọi sản phẩm đều được áp dụng chính sách bảo hành dài hạn từ 12 tháng nếu phát sinh lỗi kỹ thuật từ nhà sản xuất, hỗ trợ giao hàng toàn quốc nhanh chóng.

- hãy liên hệ ngay với Van Duy Thành để được nhận báo giá chi tiết và tư vấn chuyên nghiệp nhất về sản phẩm:
