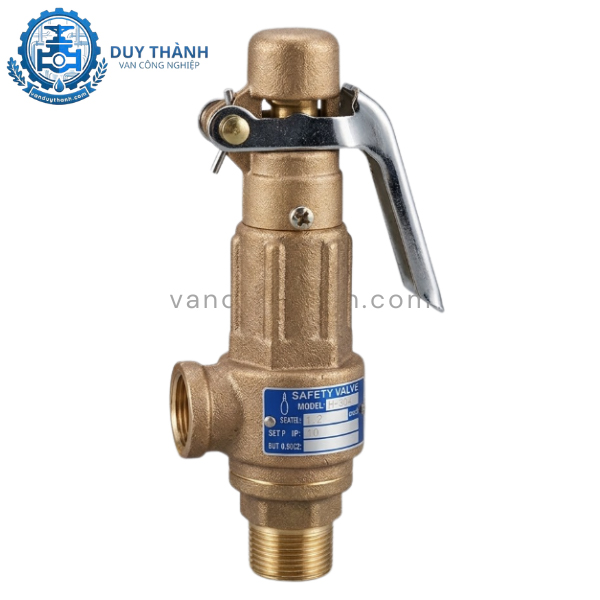

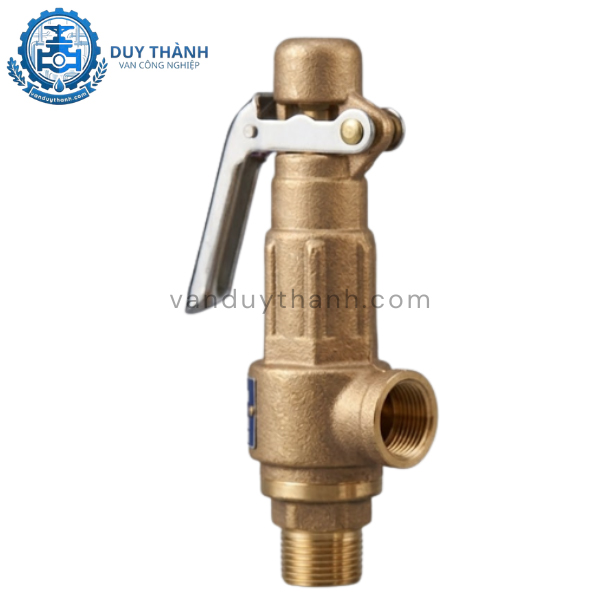

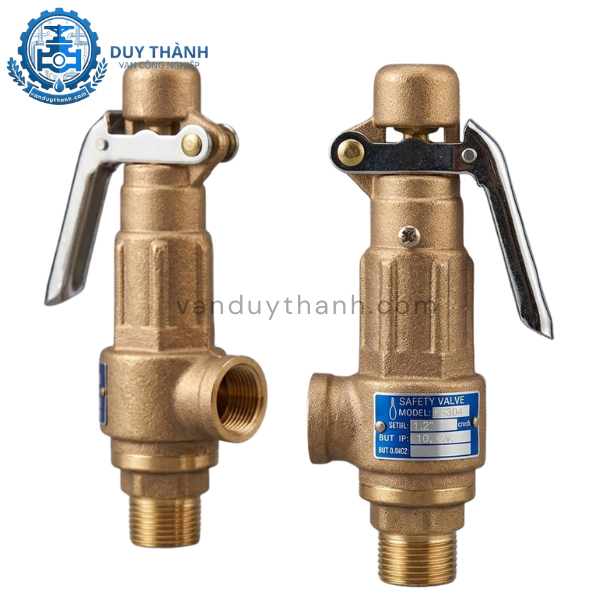

Van An Toàn Đồng Có Tay 10k, 20k Nối Ren DN15 - DN50

Tổng quan sản phẩm

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, việc duy trì áp suất ở mức an toàn luôn là ưu tiên hàng đầu. Sự tăng áp đột ngột do sự cố vận hành hoặc sự cố nhiệt có thể gây ra những thiệt hại nghiêm trọng về tài sản và con người. Van an toàn đồng có tay 10k, 20k nối ren DN15 - DN50 chính là giải pháp tự động hóa hoàn hảo giúp kiểm soát và xả bớt áp suất dư thừa, đảm bảo toàn bộ hệ thống luôn vận hành ổn định và an toàn.

Thiết bị này được gia công từ chất liệu đồng hợp kim cao cấp, tích hợp tay giật (tay giật thủ công) tiện lợi, đáp ứng linh hoạt các tiêu chuẩn áp lực làm việc 10K và 20K. Với dải kích thước phổ biến từ DN15 đến DN50 cùng kết nối ren tiêu chuẩn, sản phẩm dễ dàng lắp đặt vào các hệ thống nồi hơi, khí nén, và cấp thoát nước hiện nay.

1. Ưu điểm nổi bật của van an toàn đồng có tay 10k, 20k

Sở dĩ dòng van an toàn đồng nối ren này nhận được sự tin tưởng lớn từ các kỹ sư và nhà thầu là nhờ sở hữu những ưu điểm vượt trội:

• Độ bền cơ học cao & Chống ăn mòn: Vật liệu đồng thau cao cấp giúp van làm việc tốt trong môi trường nước, hơi nước và khí nén mà không bị gỉ sét hay oxy hóa.

• Thiết kế tay giật linh hoạt: Tay giật (test lever) cho phép người vận hành dễ dàng kiểm tra hoạt động của đĩa van và xả áp thủ công định kỳ mà không cần chờ hệ thống vượt quá áp suất cài đặt.

• Độ chính xác cao: Lò xo làm bằng thép đàn hồi chất lượng cao, giúp van phản ứng nhanh chóng và xả áp chính xác ngay khi áp suất hệ thống vượt ngưỡng định mức.

• Kích thước gọn nhẹ, dễ lắp đặt: Chuẩn kết nối ren giúp việc thi công, tháo lắp, bảo trì trở nên vô cùng nhanh chóng mà không đòi hỏi kỹ thuật phức tạp.

• Khả năng chịu áp và nhiệt ấn tượng: Dòng van tiêu chuẩn 10k và 20k đáp ứng tốt các mức áp lực từ nhẹ đến trung bình cao, chịu nhiệt độ làm việc lên tới 180ºC.

2. Cấu tạo chi tiết của van an toàn đồng có tay

Sản phẩm được thiết kế theo tiêu chuẩn kỹ thuật nghiêm ngặt, bao gồm các bộ phận chính sau:

a. Thân van (Body)

Được đúc hoàn toàn bằng đồng hợp kim, phủ lớp mạ bảo vệ chống sần. Thân van có nhiệm vụ chứa các chi tiết bên trong và chịu lực tác động trực tiếp từ lưu chất.

b. Bộ phận điều chỉnh & Lò xo (Spring)

• Lò xo: Làm từ hợp kim thép có độ đàn hồi cao, chịu nén tốt. Lò xo đóng vai trò giữ đĩa van ở trạng thái đóng.

• Vít điều chỉnh (Adjusting Screw): Dùng để siết hoặc nới lò xo, từ đó thiết lập mức áp suất cài đặt (Set Pressure) cho van.

c. Đĩa van (Disc) và Ghế van (Seat)

• Đĩa van: Chi tiết tiếp xúc trực tiếp với lưu chất, được làm bằng đồng hoặc thép không gỉ.

• Ghế van: Được làm kín bề mặt chính xác để ngăn chặn rò rỉ lưu chất khi van ở trạng thái đóng bình thường.

d. Tay giật (Test Lever)

Phần tay cắm phía trên nắp van. Khi kéo tay giật, lực sẽ tác động nâng ty van lên, giúp xả áp thủ công để kiểm tra độ nhạy của cơ cấu bên trong.

3. Thông số kỹ thuật chi tiết của van

Dưới đây là bảng tổng hợp thông số kỹ thuật chi tiết của dòng van an toàn đồng có tay 10k, 20k:

4. Nguyên lý hoạt động của van an toàn đồng có tay

Nguyên lý vận hành của van an toàn đồng dựa trên sự cân bằng lực giữa lực ép của lò xo và áp lực của lưu chất trong đường ống:

1. Trạng thái bình thường: Áp suất của hệ thống thấp hơn áp suất cài đặt của lò xo (P_{hệ thống} < P_{cài đặt}). Lò xo đẩy đĩa van ép chặt vào ghế van, giữ hệ thống kín hoàn toàn.

2. Trạng thái xả áp tự động: Khi áp suất hệ thống tăng cao vượt quá ngưỡng cho phép (P_{hệ thống} > P_{cài đặt}), áp lực lưu chất thắng lực nén của lò xo, đẩy đĩa van nâng lên. Lưu chất sẽ thoát ra ngoài qua cửa xả để giảm áp.

3. Trạng thái hồi vị: Khi áp suất trong ống giảm về mức an toàn, lực lò xo lại đẩy đĩa van đóng chặt về vị trí ban đầu.

4. Xả áp thủ công (Bằng tay giật): Ngay cả khi áp suất chưa đạt ngưỡng xả, người dùng có thể gạt tay giật để nhấc đĩa van ra khỏi ghế van nhằm xả khí/hơi hoặc vệ sinh cặn bẩn bám trên đĩa van.

5. Ứng dụng thực tế của sản phẩm

Nhờ tính đa năng và độ tin cậy cao, van an toàn đồng có tay 10k, 20k nối ren được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống nồi hơi, lò hơi (Boiler): Kiểm soát áp suất hơi nóng, phòng chống nguy cơ nổ nồi hơi do quá áp.

• Hệ thống máy nén khí (Air Compressor): Xả bớt khí nén khi bình chứa khí đạt ngưỡng áp suất tối đa.

• Hệ thống cấp thoát nước & Bơm công nghiệp: Bảo vệ đường ống không bị vỡ khi xảy ra hiện tượng tăng áp đột ngột (búa nước).

• Nhà máy sản xuất thực phẩm, dược phẩm: Dùng trên các đường ống dẫn hơi tiệt trùng, hơi sấy nhờ chất liệu đồng an toàn và sạch sẽ.

6. Phân loại và hướng dẫn chọn sản phẩm phù hợp

Phân loại theo tiêu chuẩn áp lực

• Van an toàn đồng 10K: Sử dụng cho các hệ thống áp suất trung bình thấp (dưới 10 kgf/cm²), thích hợp cho hệ thống cấp nước, khí nén nhẹ.

• Van an toàn đồng 20K: Dùng cho các hệ thống yêu cầu áp suất cao hơn (lên đến 20 kgf/cm²), thường gặp trong nồi hơi công nghiệp, đường ống hơi nóng áp cao.

Phân loại theo kích thước đường ống

• DN15 (1/2") - DN20 (3/4"): Thường dùng cho các thiết bị nhỏ, đường ống nhánh.

• DN25 (1") - DN32 (1-1/4"): Phù hợp cho các bình tích khí, đường ống phân phối trung bình.

• DN40 (1-1/2") - DN50 (2"): Dùng cho các hệ thống đường ống chính, bình tích áp công suất lớn.

Kinh nghiệm chọn mua van

Để chọn đúng van an toàn phù hợp, bạn cần xác định rõ các yếu tố:

• Môi trường lưu chất: Hơi, nước hay khí?

• Áp suất xả mong muốn: Chọn mức áp 10k hay 20k và dải cài đặt lò xo tương ứng.

• Kích thước kết nối: Đo chính xác phi đường ống (từ DN15 đến DN50) để chọn kết nối ren chuẩn.

7. Hướng dẫn lắp đặt và bảo dưỡng van an toàn đồng

Hướng dẫn lắp đặt chuẩn kỹ thuật

• Vị trí lắp đặt: Luôn lắp van theo phương thẳng đứng, đầu tay giật hướng lên trên. Lắp van ở vị trí gần thiết bị cần bảo vệ nhất (trên đỉnh bình tích khí, gần đầu ra nồi hơi).

• Làm sạch đường ống: Trước khi vặn ren, hãy thổi sạch bụi bẩn, xỉ hàn trong đường ống để tránh làm kẹt đĩa van.

• Sử dụng băng tan (Cao su non): Quấn vừa đủ băng tan quanh ren ngoài của van để đảm bảo độ kín khít, tránh vặn quá chặt làm nứt thân đồng.

Quy trình bảo dưỡng định kỳ

• Kiểm tra tay giật: Định kỳ 1 - 2 tuần/lần, tiến hành kéo tay giật để kiểm tra van có bị kẹt hay rò rỉ hay không.

• Vệ sinh đĩa van: Nếu phát hiện van bị rò rỉ nhẹ, có thể do cặn bẩn bám vào ghế van. Tiến hành giật tay xả vài lần để lưu chất thổi sạch cặn bẩn.

• Hiệu chuẩn áp suất: Nên kiểm định và hiệu chuẩn áp suất cài đặt định kỳ (6 tháng hoặc 1 năm/lần) tại các trung tâm kiểm định uy tín.

Van Duy Thành chuyên cung cấp van an toàn đồng có tay 10k, 20k chất lượng cao

Van Duy Thành là đơn vị uy tín chuyên nhập khẩu và phân phối trực tiếp các dòng van an toàn đồng có tay 10k, 20k nối ren DN15 - DN50. Chúng tôi cam kết:

• Chất lượng đảm bảo: Hàng nhập chính hãng, đầy đủ chứng chỉ CO/CQ.

• Giá cả cạnh tranh: Chiết khấu cao cho dự án, công trình và đại lý.

• Kho hàng sẵn có: Đầy đủ kích cỡ từ DN15 đến DN50, đáp ứng nhanh mọi đơn hàng khẩn cấp.

• Tư vấn tận tâm: Đội ngũ kỹ thuật giàu kinh nghiệm hỗ trợ chọn đúng sản phẩm, đúng giải pháp.
