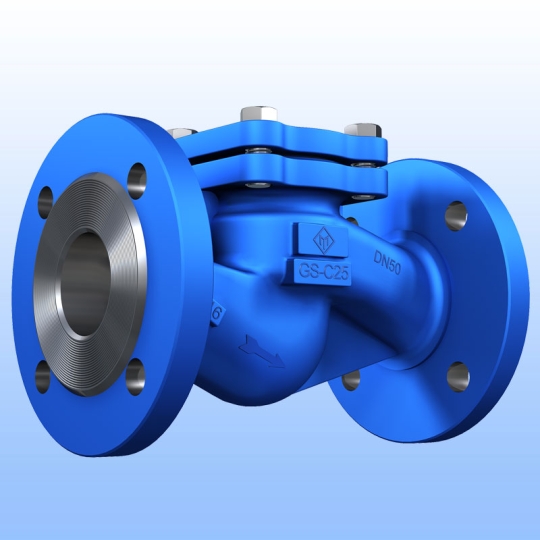

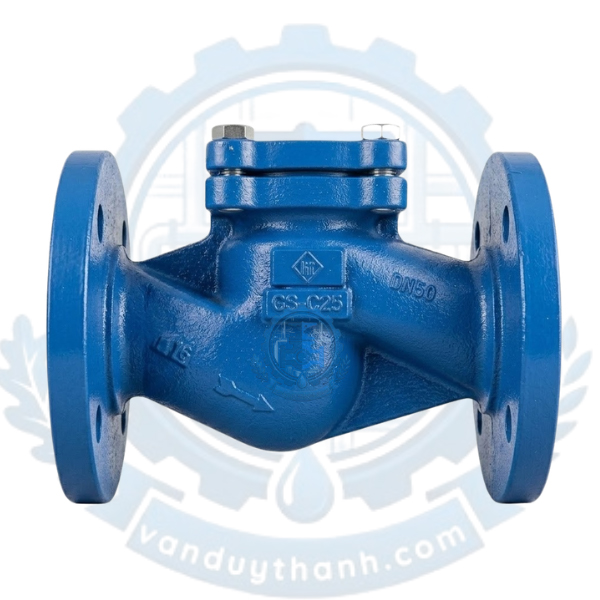

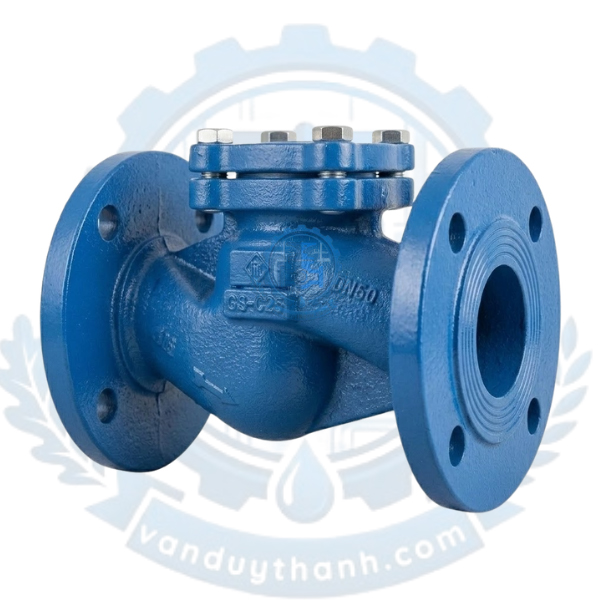

Van 1 Chiều Thép Mặt Bích Gs-c25 ETM PN16, PN25, PN40

Trong các hệ thống đường ống công nghiệp đòi hỏi khả năng vận hành liên tục dưới áp lực lớn và nhiệt độ khắc nghiệt, dòng van 1 chiều thép mặt bích Gs-c25 ETM PN16, PN25, PN40 luôn là sự lựa chọn hàng đầu của các kỹ sư. Được chế tạo từ vật liệu thép đúc mã Gs-c25 (tương đương với chuẩn WCB của Mỹ), dòng van này đến từ thương hiệu ETM danh tiếng, nổi bật với thiết kế bền bỉ và độ kín khít tuyệt đối.

Tại Vạn Duy Thành, chúng tôi giới thiệu dòng van này với đầy đủ các dải áp lực và kích cỡ, đáp ứng hoàn hảo mọi tiêu chuẩn kỹ thuật khắt khe của các công trình lớn nhỏ tại Việt Nam.

1. Tính năng của van 1 chiều thép Gs-c25 ETM

Sản phẩm sở hữu nhiều đặc tính vượt trội nhờ vào quy trình chế tạo nghiêm ngặt theo tiêu chuẩn Châu Âu:

• Chịu áp và nhiệt vượt trội: Nhờ vật liệu thép đúc Gs-c25, van có thể làm việc an toàn ở nhiệt độ lên tới 425°C và áp lực tối đa 40 bar mà không bị biến dạng.

• Độ bền cơ học cao: Khả năng chống va đập vật lý và chống hiện tượng “búa nước” (water hammer) cực tốt, bảo vệ an toàn cho toàn bộ hệ thống phía sau.

• Bề mặt hoàn thiện tối ưu: Thiết kế dòng chảy bên trong van được tối ưu hóa, giúp giảm thiểu tối đa hiện tượng sụt áp và tổn thất lưu lượng chất lưu khi đi qua van.

2. Tác dụng của van 1 chiều thép Gs-c25 ETM

Vai trò cốt lõi của van 1 chiều thép mặt bích Gs-c25 ETM trong hệ thống bao gồm:

• Ngăn chặn dòng chảy ngược: Van tự động đóng chặt khi dòng lưu chất có xu hướng đi ngược lại, bảo vệ các thiết bị đắt tiền như máy bơm, máy nén khí, hoặc các loại van điều khiển khác khỏi hư hỏng.

• Duy trì áp suất ổn định: Giúp hệ thống không bị mất áp đột ngột khi dừng máy bơm hoặc xảy ra sự cố ngắt nguồn.

• Phòng ngừa rủi ro rò rỉ: Đảm bảo lưu chất độc hại hoặc có nhiệt độ cao không bị trào ngược về nguồn, giảm thiểu nguy cơ tai nạn lao động.

3. Cấu tạo chi tiết của van 1 chiều thép Gs-c25 ETM

Van được cấu thành từ các bộ phận chính được lắp ráp cơ khí chính xác:

• Thân van (Body): Làm bằng thép đúc Gs-c25, hai đầu đúc liền mặt bích chuẩn DIN giúp kết nối chắc chắn với đường ống.

• Nắp van (Bonnet): Cố định với thân van bằng các bulong thép cường độ cao, có thể tháo rời dễ dàng để bảo dưỡng, vệ sinh các chi tiết bên trong.

• Đĩa van (Disc / Plunger): Bộ phận di chuyển lên xuống hoặc lật theo góc. Thường được làm bằng inox hoặc thép bọc hợp kim cứng để chịu được lực va đập liên tục.

• Ghế van (Seat): Nơi đĩa van áp sát vào để làm kín. Bộ phận này thường được tôi cứng bằng lớp Stellite nhằm chống mài mòn do ma sát của dòng lưu chất tốc độ cao.

• Lò xo (Spring - tùy dòng): Hỗ trợ đĩa van đóng nhanh hơn khi dòng lưu chất vừa giảm áp tốc độ, ngăn chặn dòng ngược tức thì.

4. Thông số kỹ thuật chi tiết của van 1 chiều thép Gs-c25 ETM

5. Nguyên lí làm việc của van 1 chiều thép Gs-c25 ETM

Cơ chế hoạt động của dòng van này dựa hoàn toàn vào sự chênh lệch áp suất tự động của chất lưu:

• Trạng thái mở: Khi dòng lưu chất được cấp vào theo đúng chiều mũi tên khắc trên thân van, áp lực của dòng chảy sẽ đẩy đĩa van lên (đối với dạng chữ ngã) hoặc đẩy đĩa van lật lên (đối với dạng cửa lật). Lúc này, lưu chất đi qua van một cách dễ dàng.

• Trạng thái đóng: Khi máy bơm dừng lại hoặc áp suất phía sau van lớn hơn áp suất phía trước, trọng lượng của đĩa van kết hợp với lực ép ngược của chất lưu (và lực lò xo nếu có) sẽ lập tức ép chặt đĩa van vào ghế van. Quá trình này diễn ra tự động và tức thì, ngăn chặn hoàn toàn dòng chảy ngược.

6. Môi trường ứng dụng thực tế của van 1 chiều thép Gs-c25 ETM

Nhờ khả năng chịu đựng bền bỉ ở các dải áp lực PN16, PN25, PN40, sản phẩm được ứng dụng rộng rãi trong:

• Hệ thống lò hơi, hơi nước bão hòa (Steam): Nơi có nhiệt độ cực cao và áp suất lớn tại các nhà máy dệt nhuộm, thực phẩm, thức ăn chăn nuôi.

• Hệ thống dầu truyền nhiệt (Thermal Oil): Các đường ống dẫn dầu nóng trong công nghiệp hóa chất, sản xuất bao bì, gỗ nhựa.

• Nhà máy lọc hóa dầu và khí đốt: Yêu cầu nghiêm ngặt về độ kín khít để tránh rò rỉ các dung môi dễ cháy nổ.

• Hệ thống cấp thoát nước áp lực cao: Đường ống dẫn nước của các tòa nhà cao tầng, hệ thống phòng cháy chữa cháy (PCCC) khu công nghiệp.

7. Phân loại và chọn sản phẩm đúng mục đích sử dụng

Để hệ thống vận hành tối ưu và tiết kiệm chi phí, quý khách hàng cần lưu ý cách phân loại sau:

Phân loại theo cấu tạo hành trình đĩa van

• Dạng chữ ngã (Lift/Piston Check Valve): Đĩa van chuyển động tịnh tiến theo phương thẳng đứng. Dòng này cực kỳ kín, thích hợp cho hệ thống đường ống nằm ngang và môi trường hơi nước (Steam), khí nén.

• Dạng cửa lật (Swing Check Valve): Đĩa van quay quanh một trục cố định giống như cánh cửa. Dòng này có lưu lượng đi qua lớn, ít tổn hao áp suất, phù hợp cho cả ống nằm ngang lẫn thẳng đứng (dòng chảy hướng lên) và thường dùng cho chất lỏng (nước, dầu).

Chọn lựa theo áp suất định mức

• Hệ thống thông thường (PN16): Dùng cho các đường ống nước, khí nén thông thường có áp suất dưới 16 bar để tối ưu chi phí.

• Hệ thống áp suất cao (PN25, PN40): Bắt buộc phải chọn các model chịu áp lớn cho các hệ thống lò hơi cao áp, trạm bơm tăng áp lớn để đảm bảo an toàn kỹ thuật, tránh nứt vỡ thân van.

8. Van Duy Thành chuyên cung cấp van 1 chiều thép Gs-c25 ETM chính hãng

Nếu bạn đang tìm kiếm một đối tác cung cấp thiết bị van công nghiệp uy tín, Vạn Duy Thành chính là câu trả lời tin cậy nhất. Chúng tôi cam kết:

• Sản phẩm Van 1 Chiều Thép Mặt Bích Gs-c25 ETM nhập khẩu chính hãng 100%.

• Đầy đủ giấy tờ kiểm định chất lượng, chứng chỉ CO, CQ.

• Hàng sẵn kho số lượng lớn với đầy đủ kích cỡ từ DN15 đến DN300.

• Chính sách bảo hành dài hạn, hỗ trợ giao hàng nhanh chóng trên toàn quốc.
