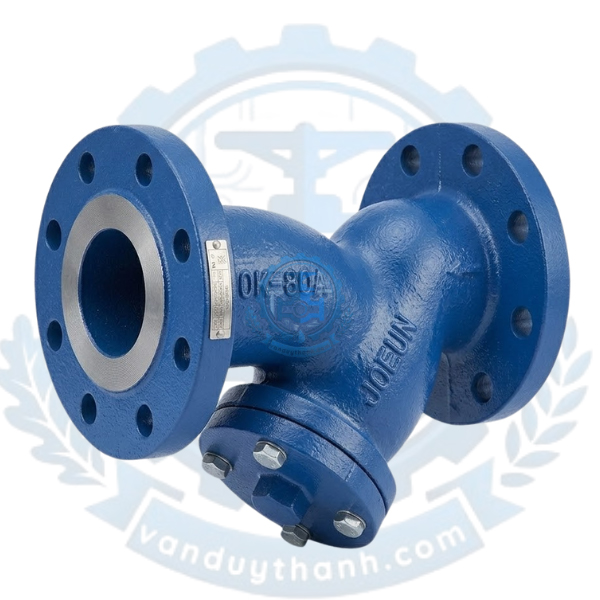

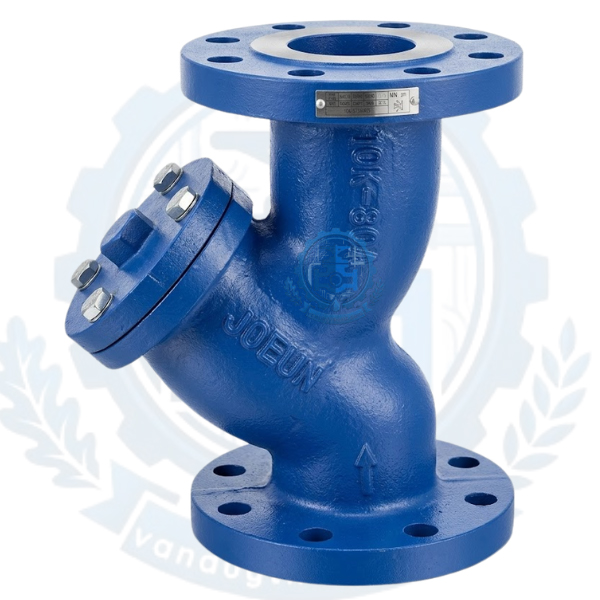

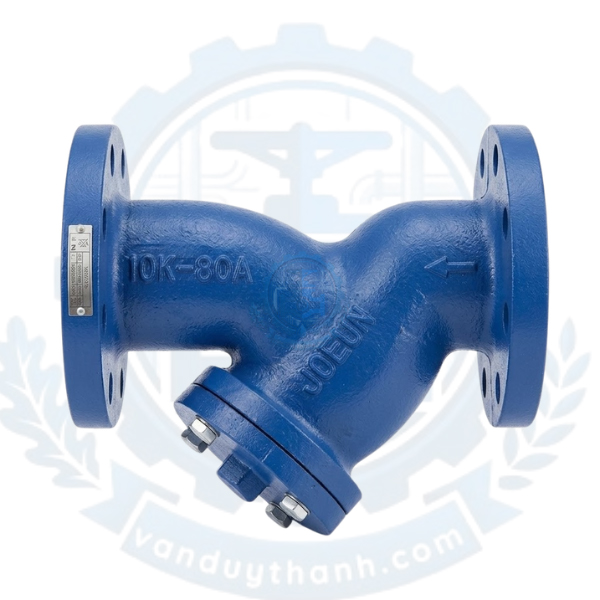

Y Lọc Gang Mặt Bích Jis 10k Joeun DN125
Tên sản phẩm: Y Lọc Gang Mặt Bích JIS 10K Joeun.
Kích thước định danh: DN125 (tương thích đường ống đường kính ngoài 141mm). Dải kích cỡ mở rộng từ DN40 đến DN250.
Kiểu kết nối hệ thống: Mặt bích tiêu chuẩn JIS 10K FF, đảm bảo chịu lực tốt và chống rò rỉ lưu chất.
Vật liệu thân và nắp van: Gang đúc (Cast Iron) chất lượng cao hoặc tùy chọn INOX 304.
Vật liệu lưới lọc: Thép không gỉ cao cấp INOX 304 (Stainless Steel 304).
Áp lực vận hành tối đa: 10 kgf/cm².
Nhiệt độ làm việc cực hạn: Lên đến 220°C.
Môi trường lưu chất thích hợp: Nước, hơi nóng lò hơi, khí nén, dầu.
Trạng thái hàng hóa: Mới 100%, có sẵn số lượng lớn tại kho Duy Thành.
Y lọc gang mặt bích JIS 10K Joeun DN125 sở hữu nhiều tính năng kỹ thuật vượt trội, giúp nó trở thành lựa chọn ưu tiên trong các công trình cơ điện (ME) và đường ống công nghiệp:
Tách lọc tạp chất hiệu quả: Thiết kế lưới lọc thông minh giúp giữ lại các loại rác thải, cặn xỉ hàn, cát sỏi... lẫn trong dòng lưu chất một cách tối đa mà không làm giảm đáng kể lưu lượng hoặc áp suất dòng chảy.
Chống ăn mòn và chịu nhiệt cao: Lưới lọc chế tạo hoàn toàn bằng INOX 304 có khả năng chống oxy hóa tuyệt vời, không bị hoen gỉ trong môi trường nước và làm việc ổn định ở nhiệt độ lên tới 220°C.
Chịu lực và chống va đập tốt: Thân van được đúc từ lớp gang dày dặn, chịu được áp lực va đập cơ học từ bên ngoài và áp suất thủy tĩnh nội tại lên đến 10 kgf/cm².
Kết nối chắc chắn, độ kín cao: Mặt bích tiêu chuẩn JIS 10K FF giúp thiết bị được định vị chuẩn xác vào đường ống, chịu được rung lắc của hệ thống khi vận hành.
Trong sơ đồ công nghệ của hệ thống đường ống, van y lọc Joeun DN125 đóng vai trò vô cùng quan trọng nhằm duy trì sự ổn định và an toàn cho toàn bộ hệ thống:
Bảo vệ tối đa các thiết bị đắt tiền: Van ngăn chặn không cho các tạp chất rắn đi vào các thiết bị nằm phía sau nó như máy bơm công suất lớn, van điều khiển tự động, đồng hồ đo lưu lượng, van giảm áp... Từ đó tránh hiện tượng kẹt cánh bơm, xước lòng van hay sai số thiết bị đo.
Nâng cao chất lượng lưu chất: Giúp làm sạch dòng chảy, đảm bảo nguồn nước, khí nén hoặc hơi nóng đạt độ tinh khiết kỹ thuật tiêu chuẩn để phục vụ cho các chu trình sản xuất.
Giảm thiểu chi phí bảo dưỡng: Nhờ có y lọc thu gom rác tại một điểm cố định, kỹ thuật viên chỉ cần vệ sinh lưới lọc định kỳ, tiết kiệm thời gian và chi phí so với việc phải súc rửa toàn bộ hệ thống ống.
| Thuộc tính kỹ thuật | Chi tiết thông số |
| Nhãn hiệu | Joeun (Hàn Quốc) |
| Kích cỡ tiêu chuẩn | DN125 (Dùng cho ống phi 141 mm) |
| Các kích cỡ khác có sẵn | DN40, DN50, DN65, DN80, DN100, DN150, DN200, DN250 |
| Kiểu kết nối | Mặt bích (Flange connection) |
| Tiêu chuẩn mặt bích | JIS 10K FF |
| Vật liệu thân Y | Gang đúc (Cast Iron) / Tùy chọn INOX 304 |
| Vật liệu nắp Y | Gang đúc (Cast Iron) |
| Vật liệu lưới Y | Thép không gỉ INOX 304 (Stainless Steel 304) |
| Áp lực làm việc | Tối đa 10 kgf/cm² |
| Nhiệt độ làm việc | Tối đa 220°C |
| Môi trường sử dụng | Nước, hơi nóng, khí nén, dầu |
| Tình trạng sản phẩm | Hàng mới 100%, sẵn kho |
Thiết bị được thiết kế tối ưu hóa về mặt cơ học dòng chảy với các bộ phận cấu thành chính bao gồm:
Được đúc bằng gang nguyên khối có hình chữ "Y" với hai đầu là mặt bích tiêu chuẩn JIS 10K. Thân van có lòng trong nhẵn mịn để giảm thiểu ma sát dòng chảy và phần nhánh chữ Y hướng xuống là nơi chứa lưới lọc rác.
Là bộ phận cốt lõi nằm bên trong thân van, hình trụ tròn. Được làm từ chất liệu INOX 304 bền bỉ, gồm các lỗ lọc có kích thước tiêu chuẩn được tính toán kỹ lưỡng để vừa giữ rác hiệu quả, vừa đảm bảo diện tích lưu thông dòng chảy lớn nhất.
Được liên kết chắc chắn với thân van thông qua hệ thống bu-lông. Phần nắp này có thể tháo rời hoàn toàn khi hệ thống ngừng vận hành, giúp kỹ thuật viên dễ dàng rút lưới lọc ra ngoài để vệ sinh.
Nằm ở vị trí tiếp giáp giữa thân van và nắp van. Gioăng thường được làm bằng Teflon (PTFE) hoặc cao su cao cấp chịu nhiệt, chịu dầu tốt, đảm bảo chất lưu không bị rò rỉ ra bên ngoài ngay cả dưới áp suất lớn.
Y lọc Joeun DN125 hoạt động hoàn toàn tự động dựa trên nguyên lý cơ học trực tiếp mà không cần cung cấp năng lượng điện hay khí nén:
Khi dòng lưu chất (nước, hơi, dầu...) chảy vào đầu vào của van, nó buộc phải đi qua khoang chứa lưới lọc.
Tại đây, dòng chất lỏng hoặc chất khí sẽ xuyên qua các lỗ nhỏ trên lưới INOX 304 để đi ra đầu xả. Trong khi đó, các tạp chất, cặn bẩn có kích thước lớn hơn lỗ lưới sẽ bị giữ lại bên trong lòng lưới lọc.
Dưới tác động của trọng lực và hướng dòng chảy, các hạt cặn này sẽ lắng xuống đáy của nhánh chữ Y, trả lại dòng lưu chất sạch hoàn toàn cho hệ thống hạ nguồn.
Nhờ dải nhiệt độ làm việc rộng lên tới 220°C và độ bền vật liệu cao, sản phẩm được ứng dụng linh hoạt trong nhiều môi trường khác nhau:
Hệ thống cấp thoát nước: Trạm bơm nước sạch, nhà máy xử lý nước thải công nghiệp, hệ thống mạng lưới đường ống phòng cháy chữa cháy (PCCC) tòa nhà.
Hệ thống hơi nóng (Steam): Đường ống dẫn hơi của lò hơi, nồi hơi, các nhà máy dệt nhuộm, thực phẩm, sấy công nghiệp đòi hỏi khả năng chịu nhiệt cao.
Hệ thống khí nén: Các trạm nén khí trung tâm, đường ống dẫn khí áp lực cao trong nhà máy chế tạo cơ khí để loại bỏ bụi bẩn, xỉ đường ống.
Hệ thống dầu: Đường ống dẫn dầu truyền nhiệt, dầu bôi trơn hệ thống máy móc tuần hoàn.
Việc lắp đặt đúng kỹ thuật quyết định đến 90% hiệu quả lọc rác và độ bền của thiết bị. Hãy tuân thủ các chỉ dẫn sau:
Kiểm tra chiều dòng chảy: Chú ý mũi tên đúc nổi trên thân van. Bạn bắt buộc phải lắp đặt sao cho chiều mũi tên trùng với hướng đi của lưu chất trong ống.
Hướng của bầu lọc: Khi lắp trên đường ống nằm ngang, bầu lọc (nhánh chữ Y) phải hướng xuống dưới. Nếu lắp trên đường ống thẳng đứng, hướng dòng chảy phải đi từ trên xuống dưới để rác có thể rơi vào bầu lọc nhờ trọng lực.
Lắp gioăng mặt bích: Đặt gioăng làm kín (đệm chịu nhiệt hoặc cao su) giữa mặt bích của y lọc và mặt bích đường ống trước khi siết bu-lông để chống rò rỉ.
Siết bu-lông đối xứng: Tiến hành siết các hạt ê-cu theo cặp đối xứng nhau một cách đều tay (hình ngôi sao) để lực ép mặt bích cân bằng, tránh làm vênh hoặc nứt vỡ tai bích gang.
Không gian bảo trì: Luôn để lại khoảng trống đủ rộng phía dưới nắp van để thuận tiện cho việc tháo nắp, rút lưới lọc ra vệ sinh định kỳ.
Áp suất sụt giảm mạnh, lưu lượng qua van yếu:
Nguyên nhân: Do lưới lọc tích tụ quá nhiều rác, gây tắc nghẽn các lỗ lưu thông.
Cách khắc phục: Khóa van chặn trước và sau y lọc, tháo nắp van, lấy lưới lọc ra dùng vòi nước áp lực hoặc bàn chải vệ sinh sạch cặn bẩn rồi lắp lại.
Rò rỉ chất lưu tại vị trí nắp van:
Nguyên nhân: Gioăng làm kín ở nắp bị rách, lệch hoặc các bu-lông nắp bị lỏng sau thời gian dài sử dụng.
Cách khắc phục: Siết chặt lại các bu-lông nắp van. Nếu vẫn rò rỉ, cần tháo ra thay thế gioăng làm kín mới.
Rò rỉ ở mối nối mặt bích:
Nguyên nhân: Gioăng mặt bích bị hỏng hoặc lực siết bu-lông không đều.
Cách khắc phục: Nới lỏng ra và siết đều lại hệ thống bu-lông bích. Thay gioăng bích mới nếu phát hiện gioăng cũ bị biến dạng.
