Van Xả Đáy Và Van Xả Cặn: Công Dụng, Phân Loại Và Lắp Đặt
Trong các hệ thống đường ống công nghiệp, việc tích tụ tạp chất, bùn đất hoặc nước ngưng tụ là nguyên nhân hàng đầu dẫn đến tình trạng ăn mòn, giảm hiệu suất vận hành và hư hỏng thiết bị. Để giải quyết triệt để bài toán này, các kỹ sư cơ điện luôn ưu tiên bố trí hai dòng van chuyên dụng là van xả đáy và van xả cặn tại các điểm xung yếu.
Dù cùng chung mục đích làm sạch hệ thống, nhưng cơ chế hoạt động, cấu tạo kỹ thuật và vị trí lắp đặt của chúng lại có sự khác biệt rất lớn. Bài viết dưới đây từ góc nhìn chuyên gia sẽ giúp bạn hiểu sâu về công dụng, phân loại chi tiết và quy trình lắp đặt hai loại van này theo đúng tiêu chuẩn kỹ thuật nhà máy.
1. Tổng quan về thiết bị xả đáy và xả cặn công nghiệp
Hệ thống đường ống dẫn lưu chất như hơi nước, nước sạch, nước thải hay hóa chất luôn tồn tại các hạt rắn, cặn bẩn bám dính hoặc dòng nước ngưng tích tụ theo thời gian. Sự xuất hiện của các loại tạp chất này nếu không được xử lý định kỳ sẽ gây ra hiện tượng sụt áp, giảm tiết diện dòng chảy và phá hủy các thiết bị đắt tiền phía sau như máy bơm, van điều khiển.
Chính vì vậy, lắp đặt van xả đáy và van xả cặn là giải pháp bắt buộc để tối ưu hóa quy trình bảo dưỡng đường ống. Việc hiểu đúng bản chất kỹ thuật của từng loại thiết bị không chỉ giúp doanh nghiệp lựa chọn đúng chủng loại vật liệu (gang, inox, đồng) phù hợp với áp suất làm việc mà còn tối ưu hóa chi phí vận hành, ngăn ngừa tối đa rủi ro dừng máy đột xuất.
2. Van xả đáy (drain valve) là gì và ứng dụng thực tế

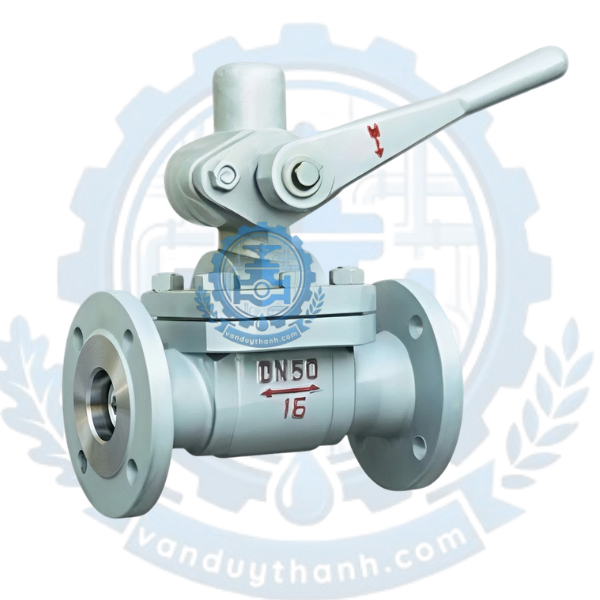

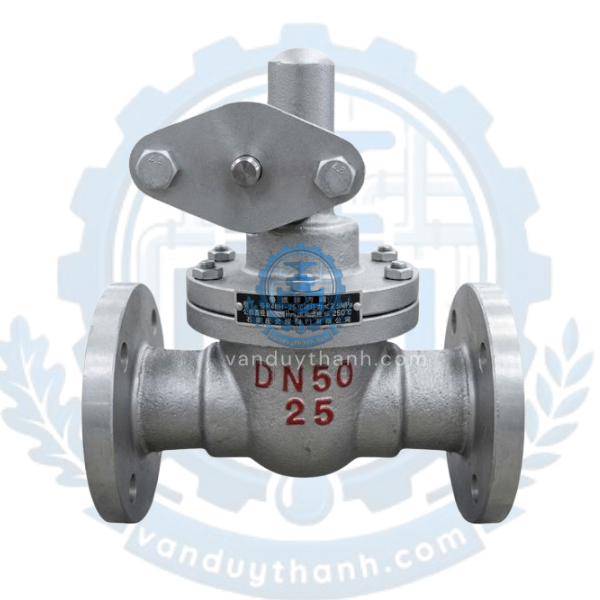

Van xả đáy (tên tiếng Anh là drain valve hoặc blow-off valve) là dòng van được lắp đặt tại vị trí thấp nhất của các thiết bị chứa lưu chất hoặc hệ thống đường ống (như đáy bồn chứa, đáy lò hơi, bình tích áp). Chức năng cốt lõi của drain valve là xả toàn bộ lưu chất tồn đọng hoặc nước ngưng ra ngoài khi cần tháo cạn hệ thống để phục vụ công tác bảo trì, sửa chữa hoặc vệ sinh định kỳ.
Cấu tạo và nguyên lý hoạt động của drain valve
Về mặt thiết kế, một cụm van xả đáy bồn chứa tiêu chuẩn thường cấu tạo từ các dòng van có lưu lượng thẳng và khả năng chịu áp lực cao, phổ biến nhất là van bi (ball valve) hoặc van cầu (globe valve).
-
Thân van: Thường làm bằng van lọc inox 316L cho môi trường hóa chất, hoặc bằng gang đúc chịu áp lực cho hệ thống nước.
-
Bộ phận đóng mở: Bi van hoặc đĩa van được gia cố bề mặt để chống chịu dòng chảy siết chứa tạp chất.
-
Cơ chế vận hành: Có thể đóng mở bằng tay gạt truyền thống hoặc tích hợp bộ điều khiển khí nén/điện tự động để xả theo chu kỳ thời gian cài đặt sẵn.
Ứng dụng thực tế của van xả đáy
Trong thực tế vận hành nhà máy, van xả đáy được ứng dụng rộng rãi trong nhiều bối cảnh khắt khe:
-
Hệ thống lò hơi (Boiler): Xả bỏ lượng nước chứa hàm lượng chất rắn hòa tan cao ở đáy lò nhằm ngăn ngừa hiện tượng đóng cặn bám vào ống vách.
-
Hệ thống khí nén: Lắp tại đáy van xả bể và bình tích áp để loại bỏ nước ngưng tụ lẫn trong không khí nén, bảo vệ khô ráo cho đường ống.
-
Hệ thống bồn chứa hóa chất và thực phẩm: Giúp tháo cạn hoàn toàn lưu chất cũ trước khi tiến hành quy trình súc rửa CIP/SIP.
3. Van xả cặn và vai trò bảo vệ hệ thống đường ống
Khác với nhiệm vụ tháo cạn chất lỏng của van xả đáy, van xả cặn (thường liên quan chặt chẽ đến các thiết bị như van y lọc, bộ lọc cặn tự động) được thiết kế đặc thù để thu gom và tống khứ các tạp chất rắn, bùn đất, rỉ sét lơ lửng ra khỏi dòng lưu chất đang chuyển động tuần hoàn mà không làm gián đoạn dòng chảy chính.
Cơ chế hoạt động của hố van xả cặn
Để gom cặn bẩn một cách hiệu quả, các kỹ sư thường thiết kế một khu vực gọi là hố van xả cặn hoặc túi chứa cặn (sediment pocket) nằm phía dưới trục đường ống chính.
Khi dòng lưu chất mang theo cặn bẩn đi qua, do tác dụng của trọng lực và sự thay đổi vận tốc dòng chảy tại điểm mở rộng, các hạt cặn có khối lượng riêng lớn sẽ rơi xuống và tích tụ lại trong hố van xả cặn. Định kỳ, người vận hành sẽ mở van xả bùn kết nối với hố này để áp lực hệ thống đẩy toàn bộ khối cặn bẩn ra ngoài môi trường xử lý.
Các loại van xả cặn phổ biến hiện nay
Tùy thuộc vào tính chất của cặn bẩn (cặn mịn, cặn hạt hay bùn đặc), doanh nghiệp có thể lựa chọn các dòng van chuyên dụng sau:
-
Van cổng dao (Knife gate valve): Lựa chọn tối ưu cho hệ thống van xả bùn hoặc lưu chất đặc sệt, đĩa van sắc bén có khả năng cắt đứt các tạp chất dạng sợi mà không bị kẹt.
-
Van bi xả cặn chuyên dụng: Thường có thiết kế full-port (cửa hở hoàn toàn) để tránh cặn bám dính vào các góc chết trong thân van.
4. Phân biệt rõ ràng giữa van xả đáy và van xả cặn
Rất nhiều kỹ sư mới vào nghề hoặc bộ phận thu mua thường nhầm lẫn giữa hai loại thiết bị này do chúng đều nằm ở vị trí thấp và thực hiện chức năng xả bỏ thải. Bảng so sánh kỹ thuật dưới đây sẽ giúp bạn phân định rõ ràng nhằm đưa ra quyết định mua sắm chính xác:
| Tiêu chí so sánh | Van xả đáy (Drain Valve) | Van xả cặn (Blowdown Valve) |
| Mục đích cốt lõi | Tháo cạn hoàn toàn lưu chất hoặc nước ngưng tồn đọng trong bồn/đường ống. | Loại bỏ tạp chất rắn, rỉ sét, bùn đất lơ lửng trong lưu chất. |
| Vị trí lắp đặt | Điểm thấp nhất tuyệt đối của đáy bồn chứa, lò hơi, bình tích áp. | Lắp tại đáy của hố van xả cặn, các góc chữ Y của đường ống, hoặc đáy các bộ lọc. |
| Trạng thái lưu chất | Chất lỏng, nước ngưng tụ, dung dịch hóa chất lỏng. | Bùn đặc, cặn rắn, hạt rỉ sét, cặn lơ lửng bám dính. |
| Dòng van phổ biến | Van bi, van cầu, van xả tràn trong các hệ thống khẩn cấp. | Van cổng dao, van xả bùn chuyên dụng, van bi cửa ren lớn. |
| Tần suất vận hành | Thường vận hành khi dừng máy, bảo dưỡng hoặc tháo súc rửa hệ thống. | Vận hành liên tục hoặc xả định kỳ theo giờ (chu kỳ ngắn) ngay khi hệ thống đang chạy. |
5. Hướng dẫn cách lắp đặt đúng tiêu chuẩn kỹ thuật nhà máy
Lắp đặt đúng kỹ thuật không chỉ giúp thiết bị hoạt động trơn tru mà còn đảm bảo an toàn tuyệt đối cho người vận hành trước áp lực lưu chất cực lớn. Quy trình lắp đặt cụ thể gồm các bước sau:
Bước 1: Khảo sát vị trí và chuẩn bị vật tư
-
Xác định chính xác vị trí lắp đặt. Đối với van xả đáy bồn chứa, van phải nằm ở tâm đáy hoặc điểm vát thấp nhất. Đối với hệ thống xả cặn, cần bố trí ngay sau các đoạn cua góc hoặc trước các thiết bị nhạy cảm như máy bơm.
-
Kiểm tra thông số áp suất (PN16, PN25, PN40) và tiêu chuẩn kết nối (mặt bích, nối ren) của van phải đồng nhất với đường ống.
Bước 2: Thiết kế đường ống xả an toàn (Discharge Line)
-
Đường ống xả từ van ra khu vực thu gom (như bồn chứa trung gian, hệ thống xử lý nước thải) phải được cố định chắc chắn vào giá đỡ.
-
Khi van mở đột ngột, áp lực dòng chảy tạo ra lực phản hồi rất lớn; nếu không gia cố giá đỡ đường ống, hiện tượng búa nước có thể làm gãy vỡ mối nối.
-
Tuyệt đối không thu hẹp đường kính của ống xả so với kích thước cửa ra của van.
Bước 3: Tiến hành lắp đặt và thử nghiệm
-
Lắp đặt van theo đúng chiều mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van.
-
Sử dụng gioăng làm kín (PTFE, EPDM hoặc Graphite tùy môi trường nhiệt độ) và siết đều lực các bu-lông đối xứng.
-
Sau khi lắp xong, tiến hành test áp bằng nước sạch để kiểm tra độ kín của gioăng và khả năng đóng khít hoàn toàn của đĩa van, đảm bảo không có hiện tượng rò rỉ lưu chất.
FAQ – Các câu hỏi thường gặp về hệ thống xả đáy và xả cặn
Hỏi: Tôi có thể dùng van bướm để làm van xả cặn hay không?
Trả lời: Không nên. Van bướm có đĩa van nằm ngay giữa lòng dòng chảy. Khi xả cặn hoặc bùn đặc, các tạp chất rắn sẽ bám dính vào trục và cánh van, gây kẹt van, mài mòn nhanh chóng và dẫn đến tình trạng van đóng không kín sau một thời gian ngắn sử dụng. Hãy ưu tiên chọn van cổng dao hoặc van bi full-port.
Hỏi: Tần suất xả đáy lò hơi bao nhiêu lần một ngày là hợp lý?
Trả lời: Tần suất xả phụ thuộc hoàn toàn vào kết quả phân tích chất lượng nước cấp đầu vào (độ cứng, tổng lượng chất rắn hòa tan TDS). Thông thường, các nhà máy vận hành xả cặn đáy từ 1 – 2 lần mỗi ca làm việc, mỗi lần kéo dài từ 5 – 10 giây để đảm bảo thổi bay cặn năng mà không làm hao hụt lượng hơi áp suất quá nhiều.
Hỏi: Hệ thống tự động hóa sử dụng loại van điều khiển nào tốt cho việc xả đáy?
Trả lời: Đối với các ứng dụng tự động hóa, cụm van bi điều khiển khí nén kèm theo van điện từ đóng mở kết nối với Timer (bộ hẹn giờ) là giải pháp tối ưu nhất. Cơ chế đóng mở cực nhanh của bộ truyền động khí nén giúp tạo ra một lực xung kích mạnh, hỗ trợ đẩy cặn bẩn ra ngoài triệt để hơn so với van điều khiển bằng điện có thời gian hành trình dài.
Kết luận
Việc vận hành chính xác và bố trí bài bản van xả đáy cùng van xả cặn là chìa khóa vàng để duy trì sự sống và hiệu suất đỉnh cao cho mọi hệ thống đường ống công nghiệp. Việc lựa chọn đúng chủng loại van, hiểu rõ bản chất cấu tạo hố van xả cặn và tuân thủ quy trình lắp đặt an toàn không chỉ bảo vệ các thiết bị máy móc đắt tiền mà còn giúp tối ưu hóa chi phí tiêu thụ năng lượng của toàn bộ doanh nghiệp.
