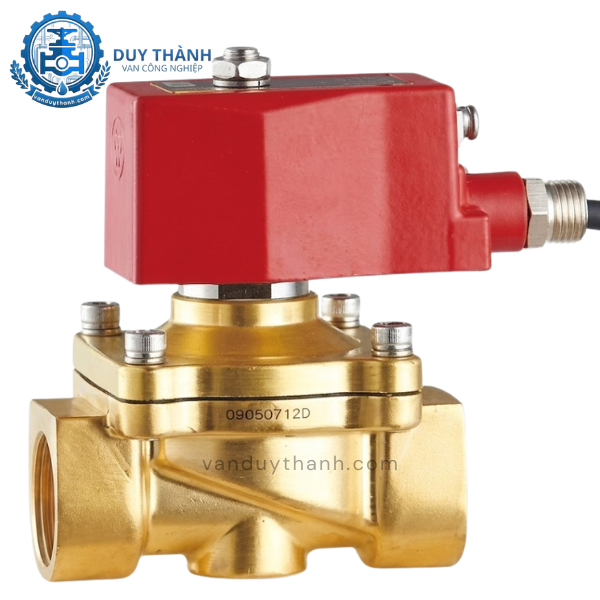

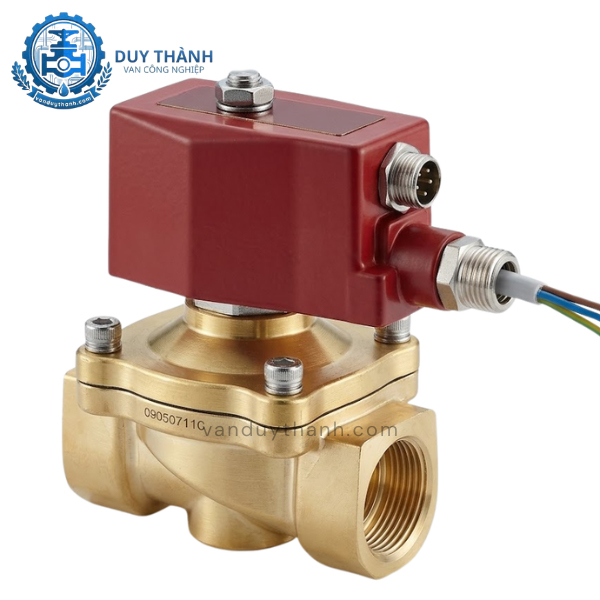

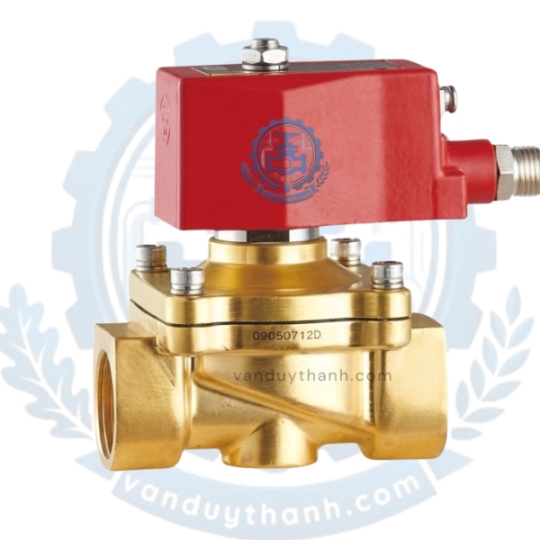

Van Điện Từ Đồng Nối Ren Chống Cháy Nổ | DN8 - DN50

Trong các môi trường công nghiệp có nguy cơ cháy nổ cao như kho xăng dầu, trạm chiết nạp gas, nhà máy hóa chất hay dung môi, việc đảm bảo an toàn tuyệt đối cho hệ thống điện điều khiển là nguyên tắc sống còn. Van Duy Thành là đơn vị cung cấp dòng sản phẩm chiến lược: Van điện từ đồng nối ren chống cháy nổ với đầy đủ các dải kích cỡ từ DN8 đến DN50.

Được trang bị cuộn coil đúc chống nổ đạt chứng nhận kiểm định quốc tế nghiêm ngặt, sản phẩm này ngăn ngừa hoàn toàn nguy cơ phát sinh tia lửa điện ra môi trường xung quanh khi đóng cắt. Kết hợp với thân van bằng đồng đúc dày dặn, thiết bị là sự lựa chọn hoàn hảo giúp bảo vệ tính mạng con người và tài sản doanh nghiệp trong các phân vùng nguy hiểm.

1. Tính năng của van điện từ đồng nối ren chống cháy nổ

Thiết bị sở hữu những tính năng phòng hộ kỹ thuật cao cấp, đáp ứng hoàn hảo các tiêu chuẩn an toàn cháy nổ quốc tế:

• Hộp đấu điện cách nổ an toàn tuyệt đối: Cuộn coil điện từ được bao bọc bởi lớp vỏ hợp kim dày hoặc đúc kín bằng nhựa epoxy đặc chủng theo tiêu chuẩn Ex d hoặc Ex m. Cấu trúc này đảm bảo nếu có sự cố chập mạch xảy ra bên trong coil van, tia lửa điện cũng bị dập tắt hoàn toàn bên trong vỏ bọc và không thể bắt lửa ra môi trường khí gas bên ngoài.

• Vật liệu thân đồng chống tia lửa ma sát: Thân van được làm bằng đồng thau đúc hàm lượng cao, có đặc tính không phát tia lửa khi va đập cơ học, rất an toàn khi lắp đặt tại các khu vực dễ cháy.

• Khả năng kháng nước và bụi vượt trội: Với chỉ số bảo vệ đạt chuẩn IP65 hoặc IP67, van hoạt động bền bỉ ngoài trời dưới mưa, độ ẩm cao mà không sợ ẩm ướt gây rò rỉ điện.

2. Tác dụng của van điện từ đồng nối ren chống cháy nổ

Dòng van này đóng vai trò là "chốt chặn an toàn" then chốt trong hệ thống tự động hóa khép kín:

• Ngắt dòng lưu chất khẩn cấp: Liên kết trực tiếp với hệ thống báo cháy hoặc cảm biến rò rỉ gas. Khi phát hiện sự cố, hệ thống sẽ ngắt điện (hoặc cấp điện tùy dạng van) để van lập tức đóng chặt đường ống, ngăn không cho xăng dầu, khí gas rò rỉ lan rộng.

• Kiểm soát định lượng tự động: Hỗ trợ đóng mở dòng dung môi, hóa chất, nhiên liệu chính xác trong các dây chuyền pha chế, chiết rót tự động thông qua tín hiệu điều khiển từ PLC.

• Hợp pháp hóa tiêu chuẩn phòng cháy chữa cháy: Giúp nhà máy dễ dàng vượt qua các kỳ kiểm duyệt nghiêm ngặt về an toàn PCCC của các cơ quan chức năng nhờ thiết bị có đầy đủ chứng chỉ chống nổ hợp quy.

3. Cấu tạo chi tiết của van điện từ đồng nối ren chống cháy nổ

Sản phẩm được thiết kế module hóa với độ chính xác cơ khí cực cao, bao gồm các thành phần cốt lõi sau:

Cuộn coil chống nổ chuyên dụng (Explosion-proof Coil)

Đây là bộ phận quan trọng nhất phân biệt với van thường. Cuộn dây đồng được đặt trong hộp bọc kim loại dày hoặc đúc nhúng đặc hoàn toàn, có vít kẹp tiếp địa chống tĩnh điện bên ngoài. Đầu ra dây điện được thiết kế qua ốc siết cáp chống cháy (Cable Gland) tiêu chuẩn.

Thân van và nắp van (Body & Bonnet)

Chế tạo hoàn toàn bằng đồng thau (Brass) nguyên khối, chịu áp lực cao lên đến 16 bar. Mặt trong lòng van được gia công bóng mịn để giảm lực cản dòng chảy. Hai đầu tiện ren trong tiêu chuẩn G (BSPT) hoặc NPT sắc nét, kết nối ống từ DN8 đến DN50.

Trục van và lò xo phản hồi (Plunger & Spring)

Được làm bằng inox không gỉ cao cấp, có khả năng dẫn từ tốt và chống chịu sự ăn mòn của hóa chất nhẹ hoặc dung môi xăng dầu. Lò xo có độ đàn hồi cao giúp phản hồi đóng mở van ngay lập tức dưới 0.05 giây.

Màng van và gioăng làm kín (Diaphragm & Seals)

Tùy thuộc vào môi chất, van sẽ sử dụng màng ngăn vật liệu khác nhau:

• Gioăng Viton (FKM): Chuyên dụng cho xăng, dầu, chịu được nhiệt độ lên đến 120°C và không bị trương nở do dung môi.

• Gioăng PTFE (Teflon): Dùng cho hóa chất hoặc hơi nước nóng chịu nhiệt độ cao lên đến 180°C.

• Gioăng NBR: Dùng cho nước sạch, khí nén thông thường ở nhiệt độ dưới 80°C.

4. Thông số kỹ thuật chi tiết của van điện từ đồng nối ren chống cháy nổ

Quý khách hàng có thể tra cứu nhanh các thông số kích thước ren và mã hiệu tương ứng qua bảng kỹ thuật tiêu chuẩn dưới đây:

5. Nguyên lý làm việc của van điện từ đồng nối ren chống cháy nổ

Tùy thuộc vào thiết kế hệ thống, van hoạt động theo hai dạng nguyên lý cơ bản (thường gặp nhất là dạng Thường Đóng - NC):

Trạng thái đóng (Khi chưa cấp điện)

Lực lò xo luôn ấn chặt trục van xuống bệ đỡ màng. Lưu chất đi qua lỗ tiết lưu tràn lên khoang trên của màng van, tạo ra một lực ép cơ học ép chặt màng van xuống, ngăn chặn hoàn toàn dòng lưu chất đi qua, đảm bảo đường ống được khóa khít tuyệt đối.

Trạng thái mở (Khi được cấp nguồn điện)

Khi dòng điện 220V AC hoặc 24V DC được cấp vào cuộn coil phòng nổ, từ trường mạnh sinh ra lập tức hút trục van chuyển động đi lên thẳng đứng. Lỗ mồi (pilot hole) mở ra làm giảm áp suất khoang trên màng. Áp lực của lưu chất từ cửa vào lúc này sẽ đẩy tốc màng van lên cao, mở toang cửa van cho phép môi chất lưu thông tự do.

6. Môi trường ứng dụng thực tế của van điện từ đồng nối ren chống cháy nổ

Do tính đặc thù về độ an toàn kỹ thuật cao, sản phẩm là thiết bị bắt buộc trong các hệ thống sau:

• Hệ thống dẫn khí Gas (LPG/CNG): Các trạm cấp gas trung tâm cho tòa nhà, nhà hàng, trạm chiết nạp gas bình, nơi chỉ một tia lửa nhỏ cũng có thể gây thảm họa.

• Ngành xăng dầu và chất đốt: Lắp đặt trên các đường ống truyền tải xăng, dầu diesel, dầu hỏa tại các tổng kho hoặc trụ bơm bán lẻ.

• Nhà máy sản xuất hóa chất, dung môi: Các khu vực pha chế sơn, cồn công nghiệp, hóa chất bay hơi dễ bắt lửa.

• Hệ thống xử lý khí thải và khai khoáng: Ứng dụng trong môi trường hầm lò, nhà máy nhiệt điện hoặc các khu vực thu gom khí methane.

7. Phân loại và chọn sản phẩm đúng mục đích sử dụng

Để đảm bảo van hoạt động an toàn và đạt tuổi thọ tối đa, việc phân loại và chọn mua cần tuân theo các chỉ dẫn kỹ thuật sau:

Phân loại theo cơ chế tác động (Direct vs Pilot)

• Tác động trực tiếp (Direct Acting): Phù hợp cho kích cỡ nhỏ (DN8 đến DN15) và hệ thống có áp suất thấp hoặc bằng 0 bar (áp suất trọng lực). Dòng này không cần chênh lệch áp suất vẫn mở được van ổn định.

• Tác động gián tiếp (Pilot Operated): Thường áp dụng từ size DN15 đến DN50, yêu cầu áp suất dòng chảy tối thiểu từ 0.5 bar trở lên để đẩy màng van. Dòng này chịu được áp lực làm việc lớn hơn.

Hướng dẫn lựa chọn cấp phòng nổ theo phân vùng (Zone)

• Khu vực Zone 1 (Nguy cơ cháy nổ thường xuyên): Bắt buộc phải chọn dòng van có cuộn coil đạt tiêu chuẩn Ex d IIC (Vỏ cách nổ chịu áp lực nổ nội tại).

• Khu vực Zone 2 (Nguy cơ cháy nổ ít xảy ra): Có thể sử dụng dòng van đạt tiêu chuẩn Ex m hoặc Ex em để tiết kiệm chi phí nhưng vẫn đảm bảo an toàn.

• Lưu ý đấu nối: Luôn sử dụng ốc siết cáp chống cháy nổ đi kèm và nối dây tiếp địa bên ngoài thân cuộn coil vào hệ thống tiếp địa của nhà máy để triệt tiêu hoàn toàn hiện tượng tích tụ tĩnh điện.

8. Van Duy Thành chuyên cung cấp van điện từ đồng nối ren chống cháy nổ | DN8 - DN50

Nếu quý khách đang tìm kiếm một đối tác cung ứng vật tư đường ống phòng nổ uy tín, Van Duy Thành là thương hiệu hàng đầu minh bạch và trách nhiệm:

• Cam kết chất lượng chuẩn quốc tế: Toàn bộ sản phẩm van điện từ đồng chống cháy nổ từ size DN8 đến DN50 đều được nhập khẩu chính ngạch, đi kèm chứng chỉ chống nổ quốc tế và đầy đủ giấy tờ chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ).

• Đa dạng tùy chọn kỹ thuật: Sẵn sàng cung cấp các dòng coil điện áp 24V DC an toàn cao hoặc 220V AC tiện dụng, đáp ứng mọi yêu cầu khắt khe của hồ sơ thầu dự án.

• Giá thành cạnh tranh nhất: Nhờ lợi thế nhập trực tiếp từ nhà máy, Van Duy Thành luôn mang lại chính sách giá đại lý tối ưu cùng mức chiết khấu cực tốt cho các đơn vị thi công PCCC và vật tư xăng dầu.

• Dịch vụ hậu mãi chuyên nghiệp: Bảo hành chính hãng 12 tháng, lỗi 1 đổi 1 nhanh chóng. Đội ngũ kỹ sư hỗ trợ tư vấn giải pháp, lựa chọn màng làm kín phù hợp nhất với môi chất của bạn.

Để nhận ngay catalogue chi tiết và báo giá ưu đãi tốt nhất hôm nay, Quý khách vui lòng liên hệ trực tiếp với chúng tôi:
