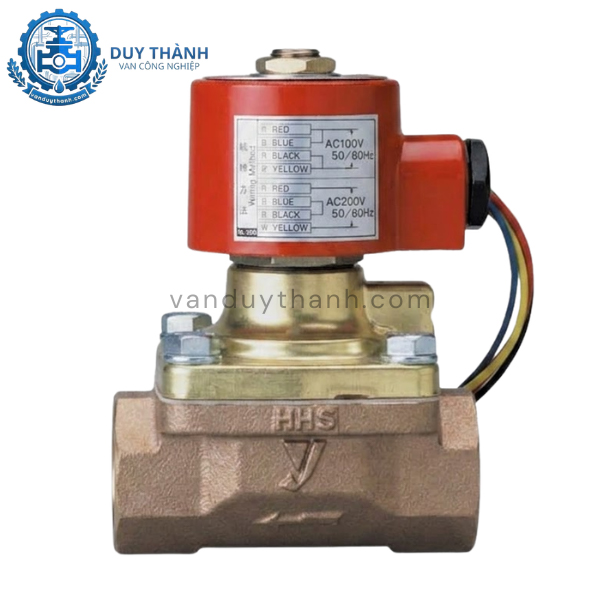

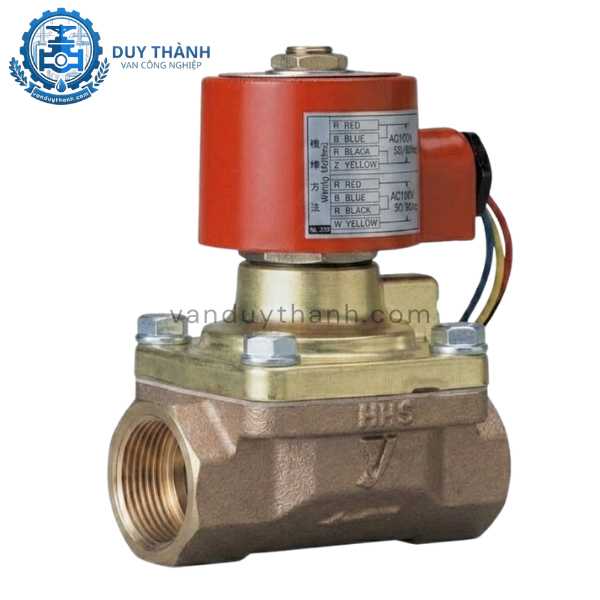

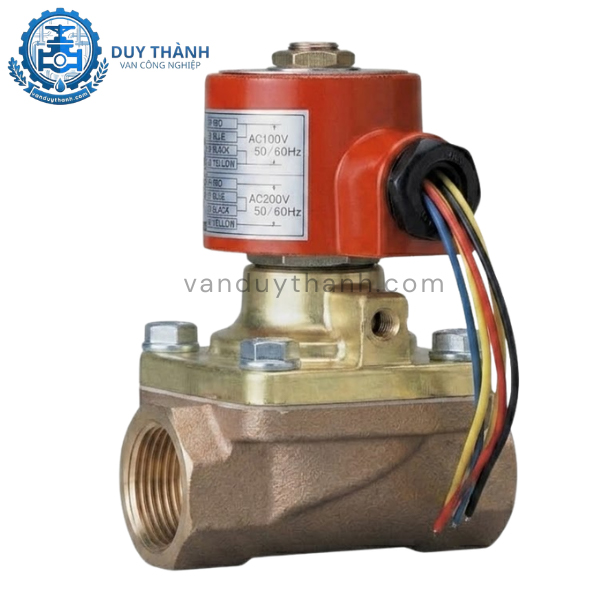

Van Điện Từ Nối Ren Yoshitake Dp-10

1. Tính năng của van điện từ Yoshitake DP-10

Van điện từ Yoshitake DP-10 không chỉ đơn thuần là một thiết bị đóng ngắt mà còn sở hữu những đặc tính kỹ thuật vượt trội, giúp nó trở thành lựa chọn hàng đầu cho các kỹ sư cơ điện:

• Vận hành kiểu Pilot (Gián tiếp): Khác với các dòng van tác động trực tiếp, DP-10 sử dụng áp suất của chính dòng lưu chất để hỗ trợ việc đóng mở màng van, giúp giảm tải cho cuộn hút và tăng tuổi thọ thiết bị.

• Khả năng chịu nhiệt độ cao: Nhờ sử dụng vật liệu làm kín chuyên dụng, van có thể hoạt động ổn định trong môi trường hơi nóng lên đến 180°C, vượt xa các dòng van điện từ phổ thông trên thị trường.

• Thiết kế nhỏ gọn, tối ưu không gian: Với kiểu kết nối ren chuẩn BSPT/NPT, việc lắp đặt trong các không gian hẹp của máy móc hoặc đường ống nhỏ trở nên cực kỳ đơn giản.

• Độ bền bỉ cơ học: Thân van được chế tạo từ đồng đúc nguyên khối (Bronze), giúp chống ăn mòn và chịu được áp lực va đập thủy lực tốt.

2. Tác dụng của van điện từ Yoshitake DP-10

Trong một hệ thống tự động hóa, van DP-10 đóng vai trò là "mắt xích" quan trọng thực hiện các chức năng sau:

2.1. Kiểm soát lưu chất tự động

Van cho phép người vận hành điều khiển dòng chảy từ xa thông qua hệ thống tủ điện hoặc PLC. Điều này loại bỏ hoàn toàn việc vận hành thủ công, giúp tiết kiệm nhân công và đảm bảo tính chính xác về thời gian đóng mở.

2.2. Bảo vệ hệ thống và an toàn vận hành

Trong các trường hợp khẩn cấp, van điện từ có khả năng ngắt dòng chảy gần như tức thời (tốc độ tính bằng miligiây). Đối với các hệ thống hơi nóng áp suất cao, việc ngắt nhanh giúp ngăn chặn các sự cố quá áp hoặc thất thoát nhiệt năng không kiểm soát.

2.3. Ứng dụng trong chia tách và định lượng

Với khả năng phản ứng nhanh, DP-10 thường được dùng trong các dây chuyền chiết rót hoặc cung cấp nhiệt lượng cho các bồn nấu, nơi cần sự chính xác tuyệt đối về lưu lượng để đảm bảo chất lượng thành phẩm.

3. Thông số kỹ thuật của van điện từ

Để lựa chọn đúng model cho hệ thống, quý khách hàng cần lưu ý các thông số kỹ thuật chi tiết của dòng Yoshitake DP-10 như sau:

4. Cấu tạo của van điện từ Yoshitake DP-10

Cấu tạo của DP-10 là sự kết hợp hoàn hảo giữa cơ khí chính xác và điện từ học. Các bộ phận chính bao gồm:

4.1. Thân van (Body)

Được làm từ đồng cao cấp, có khả năng chịu áp lực và chống oxy hóa. Trên thân van thường có mũi tên chỉ hướng dòng chảy bắt buộc.

4.2. Cuộn điện từ (Solenoid Coil)

Đây là bộ phận chuyển đổi điện năng thành từ năng. Cuộn coil của Yoshitake được đúc kín, có khả năng cách điện tốt và chống bụi, chống ẩm theo tiêu chuẩn quốc tế.

4.3. Trục van và lò xo (Plunger & Spring)

Nằm bên trong ống dẫn hướng, plunger sẽ di chuyển lên xuống dưới tác động của lực từ trường. Lò xo có nhiệm vụ đẩy plunger về vị trí ban đầu khi ngắt điện.

4.4. Màng van và lỗ Pilot (Diaphragm & Pilot Hole)

Màng van đóng vai trò là cánh cửa ngăn chặn dòng chảy. Lỗ Pilot nhỏ trên màng van giúp cân bằng áp suất giữa buồng trên và buồng dưới, tạo cơ chế hỗ trợ đóng mở.

5. Nguyên lý làm việc của van điện từ

Dòng DP-10 hoạt động theo nguyên lý Pilot-Operated (Gián tiếp):

• Trạng thái đóng (Ngắt điện): Lò xo đẩy plunger xuống bịt kín lỗ Pilot. Áp suất của lưu chất đi qua một lỗ cân bằng nhỏ trên màng van, làm cho áp suất ở phía trên màng van lớn hơn phía dưới. Sự chênh lệch áp suất này ép chặt màng van xuống đế van, ngăn không cho dòng chảy đi qua.

• Trạng thái mở (Cấp điện): Khi cuộn coil có điện, lực từ trường hút plunger lên, mở lỗ Pilot. Lưu chất ở buồng trên màng van thoát ra ngoài theo lỗ Pilot nhanh hơn lượng đi vào qua lỗ cân bằng. Áp suất phía trên giảm xuống đột ngột, áp suất phía dưới đẩy màng van lên cao, mở hoàn toàn đường ống cho lưu chất lưu thông.

6. Môi trường ứng dụng của sản phẩm

Nhờ vào vật liệu cao cấp và thiết kế chịu nhiệt, van Yoshitake DP-10 được ứng dụng rộng rãi trong:

1. Hệ thống hơi nóng (Steam): Lò hơi, nồi hơi trong các nhà máy may mặc, thực phẩm, tiệt trùng y tế.

2. Hệ thống cấp nước: Xử lý nước sạch, hệ thống sưởi ấm trung tâm, tưới tiêu tự động công nghiệp.

3. Hệ thống khí nén: Điều khiển các thiết bị chấp hành bằng khí áp suất cao.

4. Hệ thống dẫn dầu: Vận chuyển dầu nhẹ, dầu DO trong các hệ thống đốt.

7. Hướng dẫn lắp đặt van điện từ

Để đảm bảo van hoạt động bền bỉ và không bị rò rỉ, quy trình lắp đặt cần tuân thủ các bước sau:

• Làm sạch đường ống: Trước khi lắp van, phải thổi sạch bụi bẩn, xỉ hàn bên trong ống. Các hạt nhỏ này là nguyên nhân chính gây kẹt màng van hoặc hỏng seat van.

• Hướng lắp đặt: Lắp van sao cho mũi tên trên thân van trùng với hướng đi của dòng chảy. Tuyệt đối không lắp ngược.

• Vị trí cuộn Coil: Tốt nhất nên lắp van theo phương nằm ngang với cuộn coil hướng lên trên. Tránh lắp van quay ngược coil xuống đất để ngăn ngừa đọng nước và cặn bẩn.

• Sử dụng Y-Lọc (Strainer): Luôn khuyến khích lắp một van lọc chữ Y phía trước van điện từ để bảo vệ màng van khỏi các tạp chất cơ học.

• Kết nối điện: Đảm bảo nguồn điện cấp tương thích với thông số ghi trên cuộn coil (220V hoặc 24V). Sử dụng các đầu nối kín nước để tránh chập cháy.

8. Van Duy Thành là đơn vị chuyên cung cấp van điện từ Yoshitake DP-10

Trong thị trường thiết bị công nghiệp đầy biến động, Van Duy Thành khẳng định vị thế là nhà cung cấp uy tín hàng đầu cho dòng sản phẩm Van điện từ Yoshitake DP-10. Chúng tôi cam kết mang đến cho khách hàng những giá trị khác biệt:

• Sản phẩm chính hãng 100%: Mọi sản phẩm đều có đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) từ nhà sản xuất Nhật Bản.

• Kho hàng sẵn có: Chúng tôi luôn dự trữ số lượng lớn các model DP-10, DP-33 với đầy đủ kích cỡ từ DN15 đến DN50, sẵn sàng giao hàng ngay trong ngày.

• Giải pháp kỹ thuật chuyên sâu: Đội ngũ kỹ thuật của Van Duy Thành không chỉ bán hàng mà còn tư vấn giải pháp tối ưu nhất, giúp khách hàng chọn đúng loại vật liệu (Inox, Đồng) và điện áp phù hợp.

• Chính sách hậu mãi tận tâm: Bảo hành chính hãng theo tiêu chuẩn của Yoshitake, hỗ trợ đổi trả linh hoạt và tư vấn bảo trì định kỳ trọn đời sản phẩm.

Hãy liên hệ ngay với Van Duy Thành để nhận được báo giá cạnh tranh nhất và sự hỗ trợ chuyên nghiệp cho công trình của bạn!
