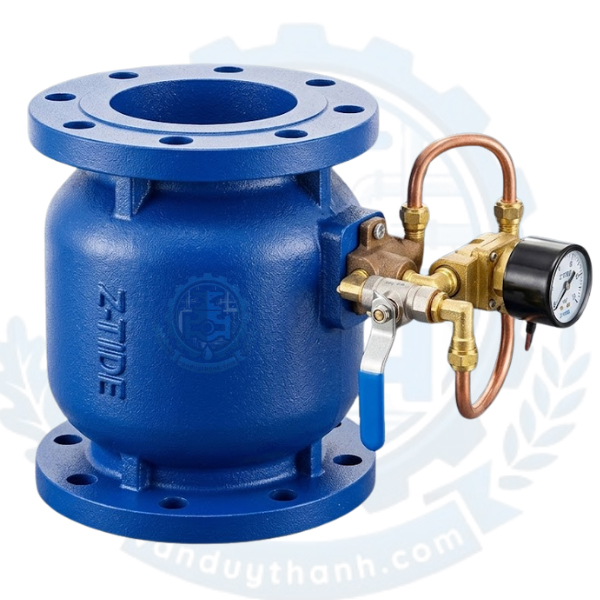

Van Điện Từ Điều Khiển Thủy Lực BFE Z-TIDE

1. Tính năng của Van Điện Từ Điều Khiển Thủy Lực BFE Z-TIDE

Van điện từ điều khiển thủy lực BFE Z-TIDE là dòng van điều khiển kỹ thuật cao, kết hợp hoàn hảo giữa năng lượng điện từ và áp lực thủy lực tự nhiên của dòng chảy:

• Điều khiển từ xa linh hoạt: Thay vì phải vận hành bằng tay, van cho phép đóng mở từ xa thông qua tủ điều khiển PLC, công tắc hẹn giờ hoặc các cảm biến đo lường.

• Đóng mở chậm chống búa nước: Nhờ cơ chế vận hành bằng thủy lực thông qua màng van, dòng BFE đóng mở một cách từ tốn, triệt tiêu hoàn toàn hiện tượng búa nước (water hammer) gây vỡ đường ống – điều mà các dòng van điện từ tác động trực tiếp thông thường không làm được.

• Tiết kiệm điện năng tối đa: Cuộn coil điện từ (Solenoid) chỉ kích hoạt để thay đổi trạng thái đóng/mở của cụm van pilot phụ với công suất rất nhỏ, không tốn nhiều năng lượng để giữ màng van chính.

• Vận hành êm ái: Thiết kế lòng van tối ưu dòng chảy, giảm thiểu tổn thất áp suất và không gây ra tiếng ồn khó chịu khi hoạt động liên tục.

2. Tác dụng của Van Điện Từ Điều Khiển Thủy Lực BFE Z-TIDE

Trong các mạng lưới đường ống công nghiệp và dân dụng, van thủy lực kích hoạt điện BFE Z-TIDE đóng vai trò then chốt trong việc tự động hóa lưu thông chất lỏng.

Kiểm soát đóng mở dòng chảy theo kịch bản

Van được ứng dụng để cắt hoặc mở dòng nước chảy vào các phân khu, các bồn chứa lớn theo thời gian định sẵn hoặc theo tín hiệu từ các thiết bị ngoại vi (như cảm biến mức nước, cảm biến áp suất).

Phối hợp nhịp nhàng với hệ thống máy bơm

Khi máy bơm khởi động, van nhận tín hiệu điện để mở ra từ từ, giúp áp lực trong đường ống tăng tiến đều đặn, bảo vệ các mối nối, van một chiều và các thiết bị đo lường kiểm soát đặt phía sau trục ống chính.

3. Thông số kỹ thuật của Van Điện Từ Điều Khiển Thủy Lực BFE Z-TIDE

Van Duy Thành xin cung cấp bảng thông số kỹ thuật chi tiết của dòng van BFE Z-TIDE Taiwan để quý khách hàng thuận tiện tham khảo và lựa chọn:

4. Cấu tạo của Van Điện Từ Điều Khiển Thủy Lực BFE Z-TIDE

Cấu trúc của dòng van BFE được chia tách thành hai khối xử lý chính công tác phối hợp chặt chẽ với nhau:

Van chính (Main Valve)

• Thân van và nắp van: Đúc bằng gang dẻo chịu áp lực cao, gia cố cơ tính tốt, hình dáng khí động học giảm thiểu ma sát dòng chảy.

• Màng van (Diaphragm): Chế tạo từ cao su tổng hợp NBR hoặc EPDM đàn hồi vượt trội, bên trong bọc lưới vải định hình giúp màng van chịu được tần suất đóng mở liên tục.

• Lò xo và trục van: Thép không gỉ Inox 304 chịu lực, giúp đưa màng van về vị trí đóng nguyên bản khi mất áp lực khoang trên.

Cụm Pilot điều khiển điện từ (Solenoid Pilot System)

• Van điện từ Pilot: Một van điện từ dòng nhỏ (thường bằng đồng hoặc inox) gắn trực tiếp trên nắp van chính.

• Cuộn Coil điện từ: Bộ phận tiếp nhận nguồn điện (24V hoặc 220V) tạo ra từ trường để dịch chuyển lõi van pilot.

• Hệ thống ống dẫn phụ: Các đường ống nhỏ bằng đồng hoặc inox liên kết áp suất giữa đầu vào van chính, khoang chứa trên màng và đầu ra của van.

5. Nguyên lí làm việc của Van Điện Từ Điều Khiển Thủy Lực BFE Z-TIDE

Sản phẩm hoạt động dựa trên nguyên lý thay đổi áp suất tại khoang chứa phía trên màng van thông qua sự đóng/mở của van điện từ pilot phụ.

Trạng thái Thường Đóng (Mặc định khi chưa cấp điện)

Khi chưa có dòng điện đi vào cuộn coil, van điện từ pilot ở trạng thái đóng. Nước từ đầu vào dòng chảy chính đi qua ống dẫn phụ, nạp đầy vào khoang áp lực phía trên màng van chính. Do áp lực ở khoang trên tích tụ lớn, cộng thêm lực nén của lò xo sẽ ép chặt màng cao su xuống ghế van. Van chính đóng hoàn toàn, ngăn không cho nước đi qua.

Trạng thái Mở Van (Khi được cấp điện)

Khi cấp nguồn điện thích hợp (220V hoặc 24V), cuộn coil sinh ra từ trường hút lõi van điện từ pilot mở ra. Nước từ khoang áp lực phía trên màng van chính theo đường ống phụ thoát nhanh ra hạ lưu (đầu ra của van). Lúc này áp lực khoang trên giảm sâu, áp lực nước ở đầu vào của đường ống chính sẽ thắng lực lò xo, đẩy màng van ngược lên trên. Van chính mở ra, dòng nước lưu thông thông suốt.

6. Môi trường ứng dụng của Van Điện Từ Điều Khiển Thủy Lực BFE Z-TIDE

Van BFE Z-TIDE mang lại sự an tâm tuyệt đối khi được ứng dụng trong các môi trường hệ thống:

• Hệ thống tự động hóa tòa nhà (Smart Building): Điều khiển xả nước, cấp nước cho các trục bồn chứa trung tâm thông qua tín hiệu cảm biến điện tử thông minh.

• Hệ thống tưới tiêu nông nghiệp công nghệ cao: Ứng dụng chia khu vực tưới tự động tự xa cho các nhà kính, trang trại quy mô lớn bằng mạch hẹn giờ.

• Nhà máy cấp nước, xử lý nước thải: Sử dụng điều tiết lưu lượng phân phối nước sạch cho các khu dân cư theo giờ cao điểm thông qua trung tâm điều khiển PLC.

7. Hướng dẫn lắp đặt của Van Điện Từ Điều Khiển Thủy Lực BFE Z-TIDE

Để van hoạt động chuẩn xác, không gặp lỗi vặt, kỹ sư lắp đặt cần tuân thủ nghiêm ngặt cẩm nang sau:

1. Sục rửa làm sạch đường ống: Loại bỏ hoàn toàn đất đá, bụi bẩn, xỉ hàn bên trong ống trước khi cố định van. Cặn bẩn rất dễ làm tắc lỗ tiết lưu trên cụm pilot.

2. Đúng hướng dòng chảy: Lắp đặt van sao cho chiều mũi tên đúc trên thân trùng với chiều đi của dòng nước.

3. Lắp đặt cụm thiết bị bảo vệ:

   • Bắt buộc lắp Y lọc rác (Y-Strainer) ở phía trước van BFE để bảo vệ màng van và cụm pilot khỏi tạp chất.

   • Lắp các Van cổng (Gate Valve) ở hai đầu để phục vụ công tác bảo dưỡng định kỳ tiện lợi.

4. Kết nối nguồn điện an toàn: Đi dây điện vào cuộn coil gọn gàng, sử dụng ống bọc cách điện bảo vệ chống thấm nước, đảm bảo điện áp cấp vào đúng với thông số ghi trên cuộn coil (AC220V hoặc DC24V).

8. Những lỗi thường gặp và cách khắc phục của Van Điện Từ Điều Khiển Thủy Lực BFE Z-TIDE

Van không mở khi đã cấp điện cho cuộn coil

• Nguyên nhân: Cuộn coil điện từ bị cháy hoặc lỏng giắc cắm; nguồn điện cấp không đúng điện áp danh định; áp lực nước đầu vào quá thấp không đủ thắng lực lò xo.

• Cách khắc phục: Kiểm tra lại dòng điện bằng đồng hồ đo; thay thế cuộn coil nếu bị cháy; kiểm tra áp suất hệ thống xem có đạt mức tối thiểu 0.3 kgf/cm² hay không.

Van đóng không kín, nước vẫn rò rỉ qua hạ lưu

• Nguyên nhân: Có dị vật rác bẩn kẹt giữa màng cao su và ghế van; màng van bị rách; hoặc rác làm bít tắc đường ống dẫn nước phụ đi vào khoang áp lực trên.

• Cách khắc phục: Ngắt nguồn nước, tháo các bu-lông nắp van chính, vệ sinh sạch sẽ lòng van và các đường ống nhỏ hệ thống điều khiển, thay thế màng van mới nếu phát hiện tổn hại.

9. Van Duy Thành chuyên cung cấp Van Điện Từ Điều Khiển Thủy Lực BFE Z-TIDE

Van Duy Thành là đối tác nhập khẩu và phân phối trực tiếp các dòng van thủy lực thương hiệu Z-TIDE TAIWAN, trong đó có model BFE chất lượng cao. Khi lựa chọn mua hàng tại Van Duy Thành, quý khách sẽ được đảm bảo:

• Sản phẩm nhập khẩu chính ngạch 100% từ Đài Loan, đầy đủ chứng chỉ CO, CQ, Parking List.

• Hàng sẵn kho số lượng lớn từ DN50 – DN300, giao hàng nhanh chóng trên toàn quốc.

• Đội ngũ kỹ sư giàu kinh nghiệm tư vấn giải pháp tối ưu, lựa chọn đúng thông số kỹ thuật hệ thống.

• Giá thành tối ưu, cạnh tranh bậc nhất kèm chế độ bảo hành chuẩn hãng lên đến 12 tháng.

Mọi yêu cầu tư vấn kỹ thuật và nhận báo giá ưu đãi thương mại, xin vui lòng liên hệ:
