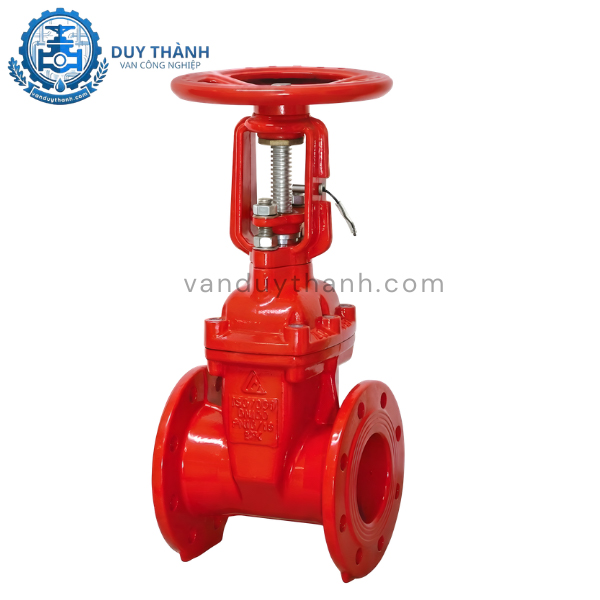

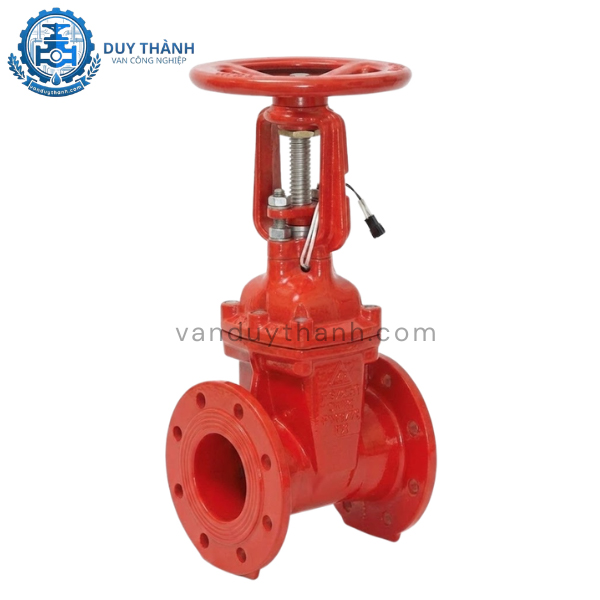

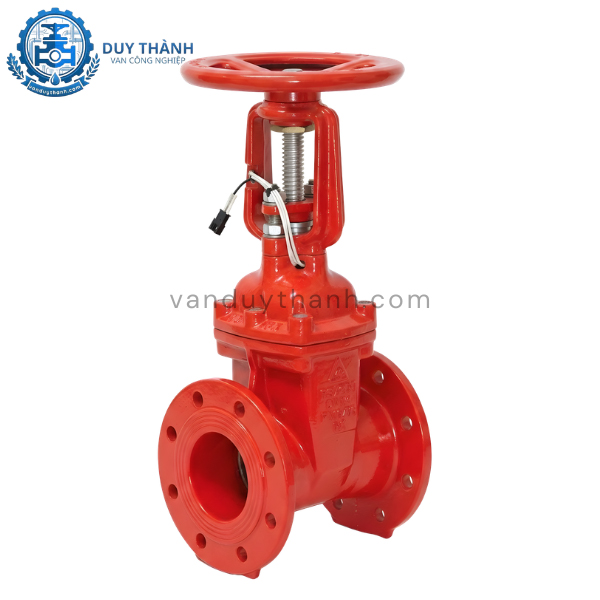

Van Cổng Tín Hiệu Điện Tay Quay Gvs Robo

1. Tính năng của Van Cổng Tín Hiệu Điện Tay Quay Gvs Robo

Van cổng tín hiệu điện GVS ROBO (hay còn gọi là van cổng kèm công tắc giám sát) sở hữu những tính năng công nghệ vượt trội, đáp ứng các tiêu chuẩn khắt khe trong công nghiệp:

• Giám sát trạng thái từ xa: Tính năng quan trọng nhất là bộ cảm biến điện giúp gửi tín hiệu chính xác về tủ điều khiển trung tâm, thông báo van đang đóng hay đang mở. Điều này cực kỳ quan trọng trong các hệ thống an ninh và PCCC.

• Vận hành tay quay trợ lực: Thiết kế vô lăng tay quay kết hợp với hộp số giúp giảm thiểu lực tay người khi đóng mở, ngay cả với những kích thước lớn như DN1000.

• Chống ăn mòn đa lớp: Thân van thường được sơn phủ Epoxy dày, bảo vệ tối đa trước tác động của độ ẩm và môi trường nước thải.

• Ty nổi linh hoạt: Giúp người vận hành có thể quan sát trạng thái vật lý của van ngay tại hiện trường thông qua vị trí của ty van, song song với việc theo dõi qua tín hiệu điện.

2. Tác dụng của Van Cổng Tín Hiệu Điện Tay Quay Gvs Robo

Trong các hệ thống kỹ thuật phức tạp, sản phẩm đóng vai trò là "mắt xích" thông minh với các tác dụng chính:

• Đóng ngắt dòng chảy an toàn: Đảm bảo khả năng ngăn chặn dòng lưu chất tuyệt đối khi cần sửa chữa hoặc cách ly khu vực.

• Ngăn chặn rủi ro vận hành sai: Trong hệ thống PCCC, việc vô tình đóng van có thể gây hậu quả nghiêm trọng. Tín hiệu điện sẽ cảnh báo ngay lập tức nếu van không ở trạng thái mở sẵn sàng.

• Tối ưu hóa quản lý: Giúp kỹ thuật viên không cần kiểm tra trực tiếp tại từng hố van mà vẫn nắm bắt được sơ đồ vận hành của toàn bộ hệ thống qua màn hình giám sát.

3. Thông số kỹ thuật của Van Cổng Tín Hiệu Điện Tay Quay Gvs Robo

Bảng thông số dưới đây thể hiện sự đa dạng và khả năng chịu tải mạnh mẽ của dòng thương hiệu GVS ROBO:

4. Cấu tạo của Van Cổng Tín Hiệu Điện Tay Quay Gvs Robo

Sản phẩm là một chỉnh thể cơ điện tử hoàn hảo, bao gồm các thành phần chính sau:

4.1. Thân van và nắp van

Được đúc bằng gang carbon hoặc gang cứng, có khả năng chịu va đập và áp suất cực tốt. Thiết kế mặt bích đúc liền thân tạo sự chắc chắn khi kết nối vào đường ống.

4.2. Đĩa van (Cánh van)

Cánh van dạng nêm, thường bọc cao su EPDM để đảm bảo độ kín tuyệt đối. Khi đóng, đĩa van ép chặt vào lòng thân van, không để bất kỳ giọt nước nào lọt qua.

4.3. Ty van (Trục van)

Được làm từ Inox 304 hoặc Inox 316 cao cấp để chống gỉ sét. Ty van chuyển động tịnh tiến lên xuống để điều khiển đĩa van.

4.4. Bộ truyền động và hộp tín hiệu

• Vô lăng tay quay: Dùng để vận hành thủ công.

• Hộp tín hiệu điện: Chứa các công tắc hành trình (Limit Switch). Khi trục van di chuyển đến vị trí giới hạn, nó sẽ tác động vào công tắc để đóng/ngắt mạch điện, gửi tín hiệu về trung tâm.

5. Nguyên lý làm việc của van cổng tín hiệu điện

Nguyên lý hoạt động của GVS ROBO kết hợp giữa cơ học thuần túy và cảm biến điện tử:

• Quy trình mở: Khi quay vô lăng ngược chiều kim đồng hồ, trục van (ty van) sẽ kéo đĩa van đi lên, mở ra khoảng trống cho lưu chất lưu thông. Khi đĩa van đạt đến vị trí mở hoàn toàn, trục van chạm vào cảm biến hành trình, tín hiệu "Open" sẽ được hiển thị trên tủ điều khiển.

• Quy trình đóng: Quay vô lăng theo chiều kim đồng hồ, đĩa van hạ xuống thấp nhất để chặn dòng chảy. Lúc này, cảm biến sẽ gửi tín hiệu "Closed".

• Truyền tin: Hệ thống điện sử dụng dòng 24V hoặc 220V tùy thiết kế để truyền tải dữ liệu trạng thái một cách liên tục và chính xác.

6. Môi trường ứng dụng của Van Cổng Tín Hiệu Điện Tay Quay Gvs Robo

Với khả năng chịu nhiệt đến 120°C và áp suất lên đến PN25, van GVS ROBO phù hợp cho:

1. Hệ thống PCCC tự động: Lắp đặt tại các đường ống cấp nước chữa cháy cho tòa nhà, kho bãi để giám sát trạng thái sẵn sàng của nguồn nước.

2. Nhà máy cấp thoát nước: Ứng dụng trong các trạm bơm, mạng lưới truyền tải nước sạch đô thị.

3. Xử lý nước thải và hóa chất: Phiên bản ty Inox 316 giúp van hoạt động bền bỉ trong môi trường có tính ăn mòn hoặc chứa chất thải công nghiệp.

4. Hệ thống HVAC công nghiệp: Sử dụng trong các hệ thống làm mát trung tâm, lò hơi có nhiệt độ và áp suất cao.

7. Hướng dẫn lắp đặt Van Cổng Tín Hiệu Điện Tay Quay Gvs Robo

Lắp đặt dòng van này yêu cầu sự cẩn thận cả về cơ khí lẫn điện năng:

• Chuẩn bị: Kiểm tra lòng van và đường ống, đảm bảo không có rác thải hay vật cứng gây kẹt đĩa van.

• Kết nối cơ khí: Đặt van giữa hai mặt bích đường ống, lót gioăng cao su đệm và siết bu lông đối xứng. Lưu ý không để van chịu tải trọng của toàn bộ đường ống (nên có giá đỡ).

• Kết nối điện: Đấu nối dây tín hiệu từ hộp công tắc giám sát về tủ trung tâm theo đúng sơ đồ mạch điện đi kèm. Cần đảm bảo các đầu nối được bọc cách điện và chống thấm nước.

• Cân chỉnh: Sau khi lắp, thực hiện thử nghiệm đóng mở để kiểm tra xem đèn tín hiệu tại trung tâm có hiển thị khớp với trạng thái thực tế của van hay không.

8. Van Duy Thành là đơn vị chuyên cung cấp Van Cổng Tín Hiệu Điện Tay Quay Gvs Robo

Trong lĩnh vực thiết bị vật tư ngành nước, Van Duy Thành khẳng định vị thế là nhà cung cấp giải pháp tối ưu cho mọi công trình với dòng sản phẩm GVS ROBO.

• Sản phẩm chất lượng vượt trội: Chúng tôi chỉ phân phối các dòng van GVS ROBO đã được kiểm định áp suất PN10, PN16, PN25 nghiêm ngặt.

• Dải kích thước đầy đủ: Từ các size nhỏ DN50 cho đến các size khổng lồ DN1000 phục vụ thủy lợi và công nghiệp nặng.

• Vật liệu cao cấp: Sự kết hợp giữa gang carbon và ty inox 304/316 giúp thiết bị của bạn có tuổi thọ hàng chục năm.

• Dịch vụ tận tâm: Đội ngũ kỹ thuật của Van Duy Thành tư vấn chi tiết về cách đấu nối tín hiệu điện và lựa chọn áp suất phù hợp, giúp chủ đầu tư tiết kiệm chi phí và thời gian.

Để nhận báo giá chi tiết và hỗ trợ kỹ thuật về Van cổng tín hiệu điện tay quay GVS ROBO, quý khách vui lòng liên hệ trực tiếp với Van Duy Thành. Chúng tôi cam kết mang lại sản phẩm tốt nhất với mức giá cạnh tranh nhất thị trường.
