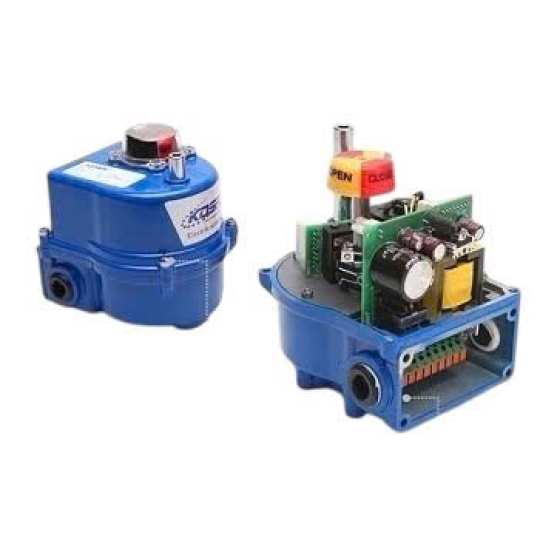

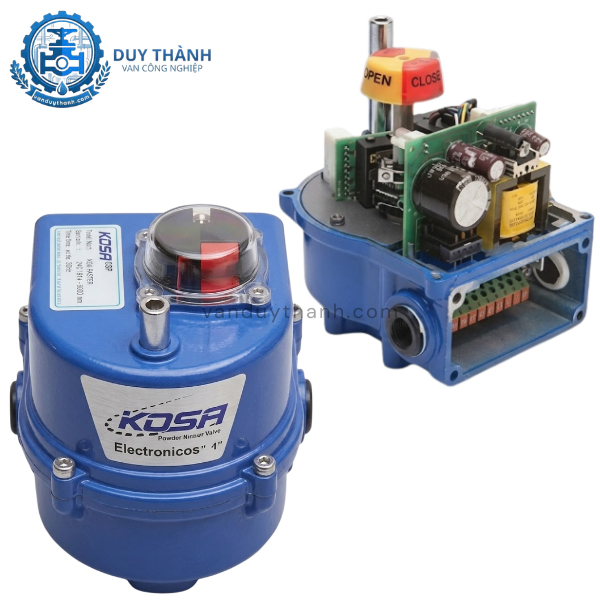

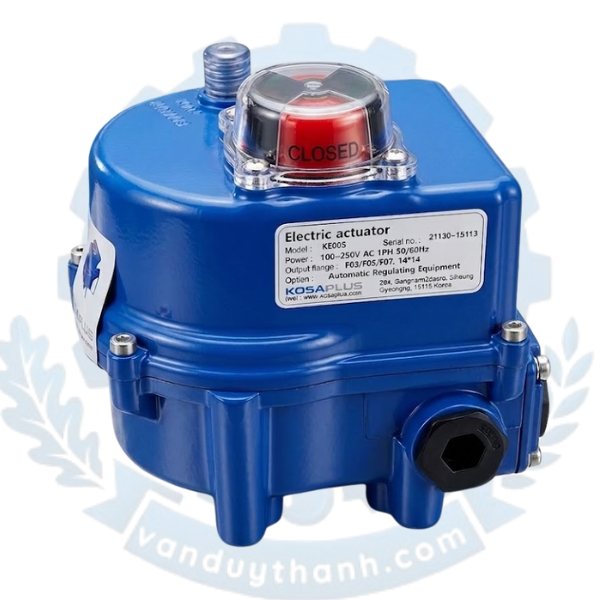

Động Cơ Điện Valve Kosaplus

1. Tính năng của Động Cơ Điện Valve Kosaplus

Động cơ điện valve Kosaplus (Electric Actuator) là thiết bị tự động hóa cao cấp đến từ Hàn Quốc, sở hữu nhiều tính năng vượt trội giúp tối ưu hóa hệ thống đường ống:

• Đa dạng kiểu điều khiển: Thiết bị tích hợp hai dạng vận hành chính bao gồm dạng ON/OFF (đóng mở hoàn toàn) và dạng tuyến tính (điều tiết lưu lượng qua tín hiệu 4-20mA hoặc 0-10V).

• Cơ chế vận hành thủ công (Manual Override): Khi xảy ra sự cố mất điện, người dùng có thể dễ dàng đóng mở van bằng tay quay (vô lăng) hoặc lục giác đi kèm, đảm bảo hệ thống không bị gián đoạn.

• Bộ giới hạn hành trình thông minh: Tích hợp các công tắc hành trình (Limit Switches) giúp tự động ngắt nguồn điện khi van đạt vị trí đóng hoặc mở hoàn toàn, ngăn chặn tình trạng om điện, bảo vệ mô tơ không bị cháy.

• Khả năng chống chịu thời tiết vượt trội: Thiết kế đạt tiêu chuẩn IP67, giúp thiết bị hoạt động bền bỉ ngoài trời, kháng bụi tuyệt đối và chống thấm nước hiệu quả.

2. Tác dụng của Động Cơ Điện Valve Kosaplus

Trong kỷ nguyên công nghiệp tự động hóa, bộ điều khiển điện Kosaplus đóng vai trò là "bộ não" thay thế sức người vận hành các dòng van công nghiệp.

2.1. Tự động hóa và tối ưu hóa vận hành

Thiết bị cho phép điều khiển đóng mở van từ xa thông qua tủ điện PLC hoặc phòng điều khiển trung tâm. Điều này giúp giảm thiểu tối đa chi phí nhân công, rút ngắn thời gian vận hành đồng thời đảm bảo tính chính xác cao cho toàn bộ hệ thống.

2.2. Đảm bảo an toàn cho người lao động

Tại các vị trí lắp đặt nguy hiểm như trên cao, không gian hẹp, hoặc các môi trường độc hại (hóa chất, nước thải, nhiệt độ cao), việc sử dụng động cơ điện giúp người vận hành tránh phải tiếp cận trực tiếp, giảm thiểu tối đa rủi ro tai nạn lao động.

3. Thông số kỹ thuật của Động Cơ Điện Valve Kosaplus

4. Cấu tạo của Động Cơ Điện Valve Kosaplus

Động cơ điện Kosaplus được chế tạo từ các linh kiện chất lượng cao với độ hoàn thiện cơ khí chính xác:

• Thân và vỏ bộ điện: Làm bằng hợp kim nhôm đúc nguyên khối, bên ngoài phủ lớp sơn tĩnh điện Epoxy dày giúp bảo vệ các linh kiện điện tử bên trong khỏi va đập và ăn mòn thời tiết.

• Mô tơ (Motor): Sử dụng cuộn hút bằng dây đồng nguyên chất, sinh lực kéo lớn, có khả năng sinh mô-men xoắn cao và tích hợp rơ le nhiệt chống quá tải (Thermal protection).

• Hộp số giảm tốc: Hệ thống bánh răng trợ lực bằng hợp kim thép có độ cứng cao, được bôi trơn bằng mỡ chịu nhiệt giúp truyền động mượt mà, giảm tiếng ồn và gia tăng lực kéo.

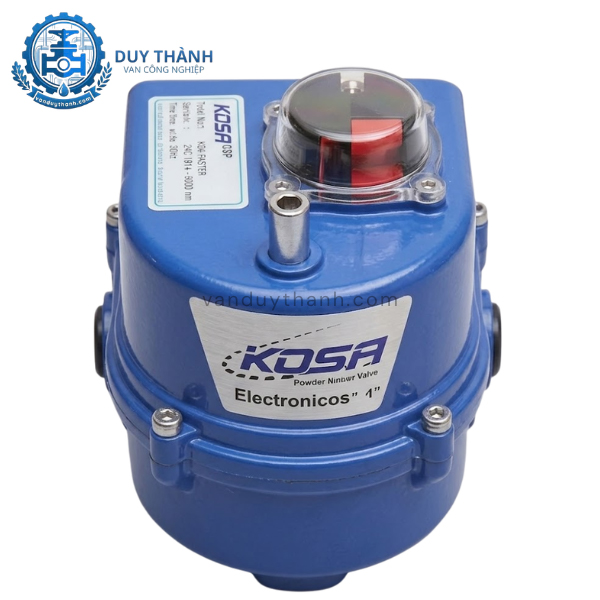

• Bộ hiển thị vị trí (Indicator): Nằm ngay trên đỉnh nắp bộ điện với lớp kính cường lực trong suốt, giúp kỹ thuật viên dễ dàng quan sát góc mở của van bằng mắt thường.

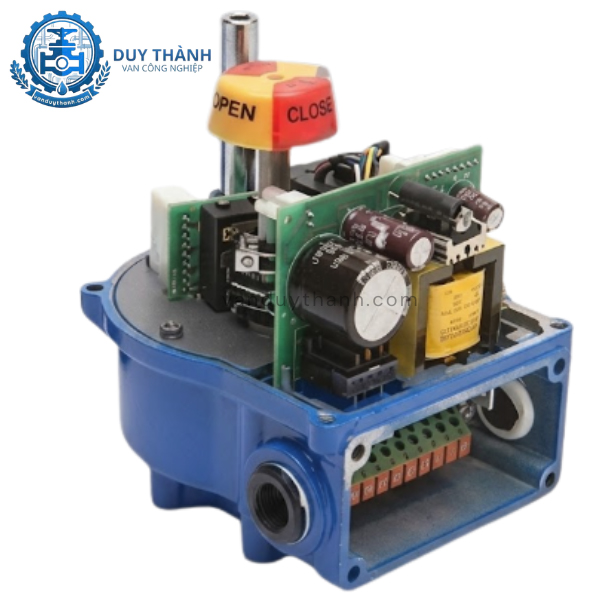

• Bạch mạch điện tử: Đầu nối dây (Terminal block) rõ ràng, sơ đồ mạch điện được in chi tiết phía trong nắp máy giúp đấu nối chính xác.

5. Nguyên lí làm việc của Động Cơ Điện Valve Kosaplus

Động cơ điện Kosaplus hoạt động dựa trên nguyên lý chuyển đổi điện năng thành cơ năng thông qua chuyển động quay quarter-turn (90°):

1. Chu trình mở: Khi cấp nguồn điện vào chân mạch mở (Open), mô tơ điện khởi động và truyền lực qua hệ thống bánh răng giảm tốc để làm xoay trục cốt của bộ điện. Trục này kết nối trực tiếp với trục van (van bi hoặc van bướm), khiến cánh van xoay từ góc 0° đến 90°. Khi đạt góc 90°, công tắc hành trình mở sẽ bị tác động, ngắt điện hoàn toàn, van giữ nguyên trạng thái mở.

2. Chu trình đóng: Ngược lại, khi nguồn điện được cấp vào chân mạch đóng (Close), mô tơ sẽ quay theo chiều ngược lại, đưa trục van từ vị trí 90° về lại vị trí 0°. Công tắc hành trình đóng kích hoạt và ngắt điện để bảo vệ động cơ.

3. Đối với dạng tuyến tính: Thiết bị nhận tín hiệu analog (4-20mA). Bộ bo mạch thông minh sẽ so sánh tín hiệu phản hồi từ biến trở vị trí để dừng mô tơ tại các góc mở chính xác theo yêu cầu (ví dụ: mở 25%, 50%, 75%).

6. Môi trường ứng dụng của Động Cơ Điện Valve Kosaplus

Nhờ kết cấu bền bỉ và độ chính xác cao, động cơ điện Kosaplus được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Hệ thống cấp thoát nước: Nhà máy xử lý nước sạch, nhà máy xử lý nước thải đô thị và công nghiệp.

• Hệ thống HVAC: Điều khiển lưu lượng nước lạnh, nước nóng trong các tháp giải nhiệt (Chiller), hệ thống điều hòa không khí trung tâm của các tòa nhà, trung tâm thương mại.

• Công nghiệp hóa chất và thực phẩm: Các nhà máy sản xuất nước giải khát, chế biến thực phẩm, nhà máy hóa chất nhờ lớp vỏ cách ly an toàn.

• Năng lượng và sản xuất: Nhà máy thủy điện, nhiệt điện, hệ thống khí nén, lò hơi, và các dây chuyền sản xuất tự động hóa ngành xi măng, giấy, dệt nhuộm.

7. Hướng dẫn lắp đặt của Động Cơ Điện Valve Kosaplus

Để đảm bảo thiết bị vận hành ổn định và kéo dài tuổi thọ, quy trình lắp đặt cần tuân thủ các bước sau:

• Bước 1: Chuẩn bị và kiểm tra: Đảm bảo ngắt hoàn toàn nguồn điện trước khi thao tác. Kiểm tra xem điện áp của nguồn cấp có trùng khớp với thông số ghi trên nhãn động cơ hay không (220V, 24V hay 380V).

• Bước 2: Gá đặt bộ điện vào van: Đưa van và bộ điện về cùng một trạng thái (cùng đóng hoàn toàn hoặc cùng mở hoàn toàn). Đặt bộ điện lên mặt bích của van (tiêu chuẩn ISO 5211), căn chỉnh cho trục van khớp hoàn toàn với trục cốt của động cơ, sau đó siết chặt các bu lông định vị.

• Bước 3: Đấu nối nguồn điện: Mở nắp trên của bộ điện, đi dây qua cổ cáp chống nước. Tiến hành đấu nối dây điện vào sơ đồ domino theo đúng tài liệu kỹ thuật đi kèm (thường được dán dưới nắp).

• Bước 4: Thử nghiệm vận hành: Sử dụng tay quay để vận hành thử xem có bị kẹt cơ hay không. Sau đó, cấp điện để test chạy không tải và có tải, căn chỉnh lại các cam hành trình nếu góc đóng/mở chưa khít. Cuối cùng, đóng chặt nắp bộ điện, siết ốc cổ cáp để đảm bảo độ kín IP67.

8. Những lỗi thường gặp và cách khắc phục của Động Cơ Điện Valve Kosaplus

Trong quá trình vận hành lâu năm, thiết bị có thể gặp một số sự cố nhỏ. Dưới đây là các lỗi phổ biến và cách xử lý nhanh:

• Mô tơ không hoạt động khi đã cấp nguồn:

  • Nguyên nhân: Mất nguồn cấp, đấu sai sơ đồ dây, hoặc rơ le nhiệt bị nhảy do mô tơ quá nóng.

  • Cách khắc phục: Dùng đồng hồ vạn năng kiểm tra điện áp đầu vào; kiểm tra lại sơ đồ mạch; nếu mô tơ quá nóng, hãy để thiết bị nguội tự nhiên trong 20-30 phút để rơ le tự động reset.

• Van đóng hoặc mở không hết hành trình (bị rò rỉ lưu chất):

  • Nguyên nhân: Cam công tắc hành trình bị lệch hoặc có vật cản bên trong thân van.

  • Cách khắc phục: Mở nắp bộ điện, điều chỉnh lại vị trí của các ốc hãm cam hành trình. Kiểm tra và vệ sinh lòng van nếu có rác, cặn bám.

• Nước hoặc hơi ẩm lọt vào bên trong bộ điện:

  • Nguyên nhân: Siết ốc nắp không chặt, đệm cao su (O-ring) bị rách hoặc cổ cáp luồn dây không được siết kín.

  • Cách khắc phục: Sấy khô hoàn toàn bo mạch bên trong, thay thế gioăng cao su mới và siết đều các góc ốc khi đóng nắp.
