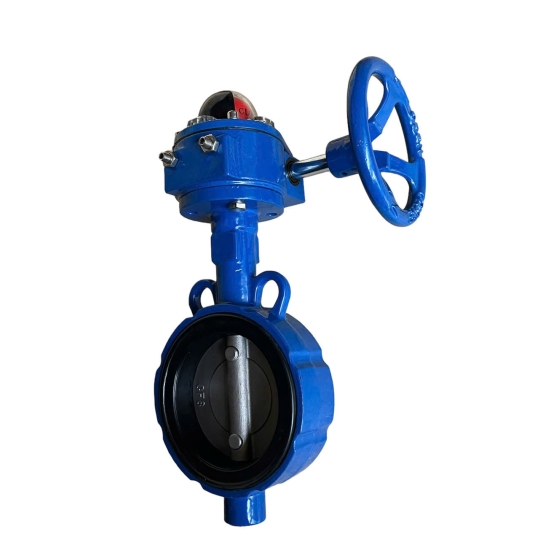

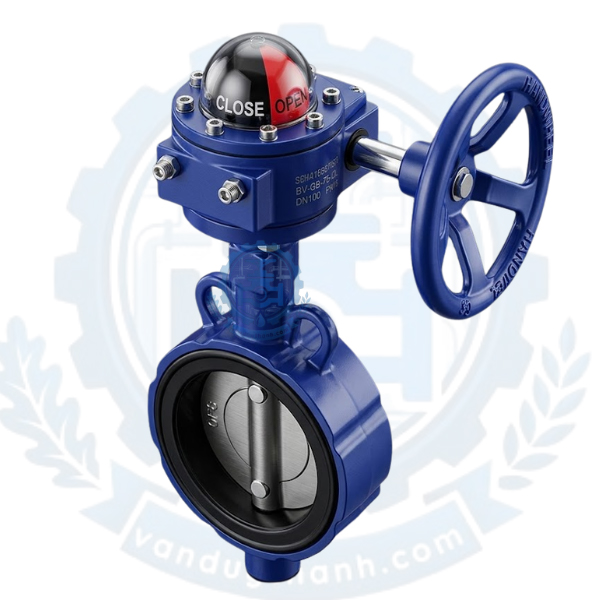

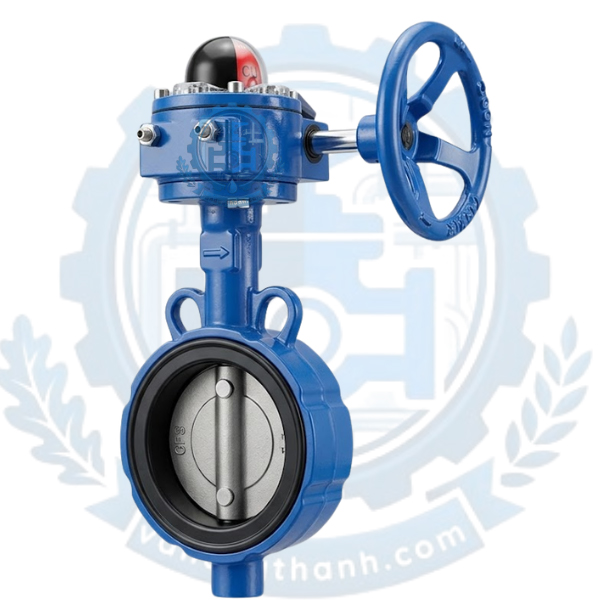

Van Bướm Tay Quay SAMWOO / DN50 - DN500

Tổng Quan Sản Phẩm

Trong các hệ thống đường ống công nghiệp, cấp thoát nước và PCCC hiện đại, van bướm gang tay quay SAMWOO DN50 - DN500 được đánh giá là một trong những dòng van cơ đóng mở và điều tiết lưu lượng phổ biến nhất. Sản phẩm được nghiên cứu, thiết kế và sản xuất bởi thương hiệu SAMWOO Valve – tập đoàn sản xuất van công nghiệp uy tín hàng đầu tại Hàn Quốc.

Dòng van bướm tay quay SAMWOO sử dụng cơ chế truyền động qua hộp số trợ lực (Gear box) kết hợp vô năng xoay, giúp người vận hành thao tác đóng/mở vô cùng nhẹ nhàng ngay cả ở những kích cỡ đường ống lớn từ DN50 đến DN500. Sự kết hợp hoàn hảo giữa phần thân gang cầu siêu bền, đĩa van inox 304 chống ăn mòn và gioăng EPDM kín khít giúp sản phẩm vận hành ổn định, chống rò rỉ tuyệt đối dưới áp lực làm việc lên tới 16 bar.

Hiện nay, Van Duy Thành là đơn vị chuyên phân phối trực tiếp dòng sản phẩm van bướm gang tay quay SAMWOO chính hãng với đầy đủ giấy tờ chứng nhận CO/CQ, đáp ứng mọi tiêu chuẩn khắt khe cho các công trình, nhà máy trên toàn quốc.

1. Ưu Điểm Nổi Bật Của Van Bướm Gang Tay Quay SAMWOO DN50 - DN500

Dòng van bướm tay quay SamWoo Hàn Quốc sở hữu nhiều ưu điểm vượt trội so với các sản phẩm van bướm tay kẹp hay van cổng cùng kích thước trên thị trường:

• Vận hành nhẹ nhàng nhờ hộp số trợ lực: Thiết kế dạng hộp số bánh răng giúp giảm lực vặn tối đa. Dù là kích cỡ lớn như DN300 hay DN500, kỹ thuật viên vẫn có thể thao tác xoay vô năng một cách dễ dàng mà không tốn nhiều sức.

• Đĩa van Inox 304 cao cấp: Đĩa van chế tạo từ inox 304 đúc nguyên khối, mài bóng bề mặt, chịu được xói mòn cơ học và chống ăn mòn hóa chất tốt, giúp kéo dài đáng kể tuổi thọ sản phẩm.

• Lớp sơn phủ Epoxy chống gỉ: Thân van bằng gang được sơn phủ lớp Epoxy dày cả mặt trong lẫn mặt ngoài (độ dày trung bình ≥ 250 µm), chống oxy hóa, chống chọi tốt với thời tiết ẩm ướt hay môi trường hóa chất ngoài trời.

• Gioăng làm kín đúc đệm chắc chắn: Lót đệm EPDM có khả năng chịu nhiệt cao, đàn hồi tốt, ôm sát viền đĩa van để ngăn chặn triệt để tình trạng rò rỉ chất lưu.

• Thiết kế dạng Wafer đa tiêu chuẩn: Kiểu kết nối ép bích (Wafer) gọn nhẹ, giúp van dễ dàng lắp xỏ qua bulong với nhiều tiêu chuẩn mặt bích khác nhau như JIS 10K, BS PN10/PN16, ANSI Class 150.

• Tích hợp thước đo hành trình: Trên đỉnh hộp số có kim chỉ thị vị trí Open/Close rõ ràng, giúp người vận hành quan sát và kiểm soát góc mở của đĩa van chính xác.

2. Cấu Tạo Chi Tiết Của Van Bướm Gang Tay Quay SamWoo

Sản phẩm van bướm gang tay quay vô năng SamWoo được thiết kế chuẩn xác đến từng chi tiết cơ khí, tối ưu cho khả năng chịu lực và độ bền:

        +-----------------------------------+
        |       VÔ NĂNG (HANDWHEEL)         |
        +-----------------+-----------------+
                          |
        +-----------------+-----------------+
        |     HỘP SỐ TRỢ LỰC (GEARBOX)      |
        |   - Kim chỉ vị trí (Indicator)    |
        +-----------------+-----------------+
                          | Trục van (Stem)
        +-----------------+-----------------+
        |         THÂN VAN BẰNG GANG        |
        |  - Lớp sơn phủ Epoxy chống gỉ    |
        |  - Gioăng cao su làm kín EPDM     |
        |  - Đĩa van Inox 304 (CF8)         |
        +-----------------------------------+

2.1. Thân Van (Body)

Thân van được đúc bằng gang cầu (Ductile Iron - FCD450) hoặc gang xám (Cast Iron - FC200) cứng cáp, chịu va đập tốt. Bề mặt ngoài phủ sơn Epoxy tĩnh điện màu xanh lam đặc trưng của thương hiệu SamWoo, giúp bảo vệ van khỏi môi trường xói mòn bên ngoài.

2.2. Đĩa Van (Disc)

Đĩa van có dạng cánh bướm tròn xoay 90° quanh trục, làm hoàn toàn bằng inox 304 (CF8). Mép đĩa van được bo tròn và gia công độ nhẵn cao nhằm giảm ma sát tối đa khi tiếp xúc với gioăng làm kín, kéo dài tuổi thọ cho đệm cao su.

2.3. Trục Van (Stem)

Chế tạo từ thép không gỉ inox 410 hoặc inox 304 siêu cứng, chịu momen xoắn lớn. Trục van được gắn cố định xuyên qua tâm đĩa van, truyền lực xoay từ hộp số xuống đĩa van.

2.4. Gioăng Làm Kín (Seat / Liner)

Là phần đệm lót bên trong thân van, làm bằng chất liệu cao su tổng hợp EPDM (chịu nhiệt từ -10°C đến 120°C) hoặc NBR (chịu dầu). Gioăng đệm vừa làm nhiệm vụ làm kín vị trí đóng van, vừa đóng vai trò làm mặt đệm kín giữa hai mặt bích đường ống.

2.5. Hộp Số Tay Quay (Gearbox & Handwheel)

Bao gồm cặp bánh răng trục vít - bánh vít đúc bằng hợp kim thép cường độ cao nằm trong vỏ gang đúc bảo vệ. Đi kèm là vô năng dạng bánh lái giúp biến chuyển động xoay nhiều vòng của tay quay thành chuyển động xoay 90° của trục van.

3. Thông Số Kỹ Thuật Chi Tiết Của Sản Phẩm

4. Nguyên Lý Hoạt Động Của Van Bướm Gang Tay Quay SamWoo

Van bướm gang tay quay SamWoo vận hành dựa trên nguyên lý truyền động cơ học đơn giản nhưng vô cùng hiệu quả:

   [Trạng Thái Đóng Toàn Phần: 0°]         [Trạng Thái Mở Toàn Phần: 90°]

           Thân van (Gang)                         Thân van (Gang)
            +-----------+                           +-----------+
            |     |     |                           |   ====    |
            |     |     |                           |   ====    |
            +-----------+                           +-----------+
         Đĩa van chặn dòng                        Đĩa van song song dòng

• Trạng thái đóng van (0°): Khi xoay vô năng theo chiều kim đồng hồ, trục vô năng truyền lực qua hộp số làm giảm tốc và tăng momen xoắn. Trục van xoay đưa đĩa inox 304 vuông góc với dòng chảy, ép chặt mép đĩa van vào lớp đệm cao su EPDM, chặn đứng toàn bộ lưu chất.

• Trạng thái mở van (90°): Khi quay vô năng ngược chiều kim đồng hồ, đĩa van xoay một góc 90° nằm song song với tâm đường ống. Dòng chảy lưu thông qua van với lưu lượng tối đa và lực cản dòng chảy ở mức thấp nhất.

• Điều tiết lưu lượng: Người vận hành có thể dừng tay quay ở các góc mở gian trung (30°, 45°, 60°) dựa vào kim chỉ thị góc mở trên hộp số để điều chỉnh lưu lượng chất lỏng theo nhu cầu.

5. Ứng Dụng Thực Tế Của Van Bướm Tay Quay SamWoo DN50 - DN500

Dòng van bướm tay quay SamWoo đáp ứng đa dạng yêu cầu kỹ thuật trong các hệ thống công nghiệp và dân dụng:

• Hệ thống cấp thoát nước đô thị: Lắp đặt trên các tuyến đường ống dẫn nước sạch, nhà máy xử lý nước thải thành phố nhờ đĩa inox an toàn vệ sinh.

• Hệ thống phòng cháy chữa cháy (PCCC): Sử dụng làm van chặn chính trên các đường ống cấp nước chữa cháy của tòa nhà, nhà xưởng nhờ khả năng đóng mở tin cậy và chịu áp lực PN16 tốt.

• Hệ thống điều hòa không khí & Thông gió (HVAC): Dùng điều tiết đường ống nước chiler làm mát cho các hệ thống trung tâm.

• Nhà máy công nghiệp nặng: Ứng dụng trong nhà máy sản xuất giấy, dệt nhuộm, xi măng, lọc dầu, sản xuất năng lượng nhờ khả năng chịu môi trường khắc nghiệt.

• Nông nghiệp & Thủy lợi: Điều tiết lưu lượng nước tại các trạm bơm tưới tiêu quy mô lớn từ DN200 đến DN500.

6. Phân Loại Và Hướng Dẫn Chọn Kích Thước Van Phù Hợp

Để chọn lựa đúng dòng van bướm gang SamWoo tay quay phù hợp nhất cho dự án, quý khách cần lưu ý một số yếu tố phân loại sau:

6.1. Phân Loại Theo Kích Thước Đường Ống

• Kích thước nhỏ (DN50 – DN100): Tương ứng đường ống từ 2" đến 4", phù hợp hệ thống PCCC nhỏ, nhánh đường ống xử lý nước nội bộ.

• Kích thước trung bình (DN125 – DN250): Tương ứng đường ống từ 5" đến 10", lắp đặt phổ biến cho trục nước chính của tòa nhà, nhà máy.

• Kích thước lớn (DN300 – DN500): Tương ứng đường ống từ 12" đến 20", lắp đặt cho trạm bơm, trục PCCC chính, hệ thống xử lý nước thải công nghiệp.

6.2. Hướng Dẫn Lựa Chọn

• Kiểm tra thông số áp suất: Với áp suất dưới 10 bar chọn chuẩn PN10, hệ thống áp lực cao hơn đến 16 bar chọn dòng PN16.

• Xác định môi chất: Nếu môi chất chứa dầu, nên đặt hàng gioăng NBR. Với nước sạch, nước thải nhẹ hay nước nóng < 120°C, gioăng EPDM là lựa chọn chuẩn xác nhất.

• Đối chiếu khoảng cách lắp đặt: Chọn đúng kích thước mặt bích tiêu chuẩn (JIS 10K / BS PN16) để xỏ bulong qua tai kẹp Wafer vừa vặn.

7. Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Van Bướm Gang SamWoo

Thi công lắp đặt và bảo trì đúng kỹ thuật giúp van bướm tay quay SamWoo vận hành bền bỉ vượt thời gian:

7.1. Quy Trình Lắp Đặt Chuẩn

1. Mở hé đĩa van: Khi đưa van vào giữa 2 mặt bích, hãy mở đĩa van ở góc khoảng 10° – 15° để mép đĩa không bị chìa ra ngoài, tránh va đập làm sứt mẻ lớp cao su đệm.

2. Căn chỉnh tâm: Xỏ các ty ren/bulong qua lỗ kẹp Wafer của van và siết nhẹ để cố định vị trí đồng tâm với mặt bích ống.

3. Không dùng thêm gioăng phụ: Lớp đệm cao su EPDM trên thân van đã đóng vai trò làm gioăng kín bích. Việc chèn thêm gioăng cao su bên ngoài có thể gây kẹt đĩa van.

4. Siết bulong đối ứng: Siết chặt các bulong theo hình chéo đối ứng từng cặp một để đảm bảo lực ép đều lên bề mặt mặt bích.

7.2. Bảo Dưỡng Định Kỳ

• Bơm mỡ hộp số (6 - 12 tháng/lần): Mở nắp hộp số tay quay để tra thêm mỡ bôi trơn bánh răng, đảm bảo tay quay luôn vận hành nhẹ nhàng.

• Kiểm tra độ kín: Thường xuyên kiểm tra xung quanh cổ van và phần gioăng làm kín để phát hiện sớm các sự cố rò rỉ.

• Vận hành định kỳ: Đối với các hệ thống PCCC ít khi đóng/mở, nên tiến hành xoay thử tay quay đóng/mở van định kỳ 3 tháng/lần để tránh hiện tượng kẹt đĩa van do đóng lâu ngày.

Van Duy Thành Chuyên Cung Cấp Van Bướm Gang Tay Quay SamWoo DN50 - DN500

Van Duy Thành là địa chỉ phân phối các thiết bị van công nghiệp SamWoo Hàn Quốc chính hãng tại Việt Nam. Khi lựa chọn mua van bướm gang tay quay SamWoo DN50 - DN500 tại Duy Thành, quý khách hàng hoàn toàn yên tâm về:

• Sản phẩm chính hãng 100%: Đầy đủ chứng từ CO, CQ, Parking List nhập khẩu trực tiếp từ Hàn Quốc.

• Kho hàng luôn sẵn có: Số lượng lớn đầy đủ các size từ DN50 đến DN500, giao hàng siêu tốc.

• Chế độ bảo hành: Bảo hành chính hãng 12 tháng, đổi trả nhanh chóng nếu có lỗi từ nhà sản xuất.
