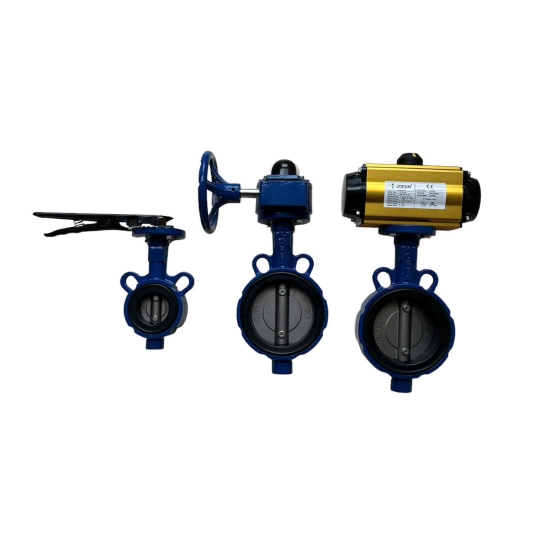

Van Bướm Tay Gạt SAMWOO

1. Tính năng của Van Bướm Tay Gạt Samwoo

Van bướm tay gạt Samwoo là một trong những dòng van công nghiệp cơ học phổ biến nhất tại thị trường Việt Nam, được sản xuất bởi tập đoàn Samwoo Valve danh tiếng của Hàn Quốc. Sản phẩm mang những tính năng kỹ thuật tối ưu cho người sử dụng:

• Vận hành thủ công nhanh chóng: Cơ chế tay gạt đòn bẩy cho phép người vận hành đóng hoặc mở van hoàn toàn chỉ bằng một thao tác gạt góc 90° nhẹ nhàng, tiết kiệm thời gian so với van cổng hay van cầu.

• Định vị góc mở linh hoạt: Tay gạt được trang bị đĩa răng (mâm răng) bằng inox hoặc thép định hình, giúp cố định đĩa van ở các góc mở khác nhau (thường chia từ góc 0° đến 90° với các khấc cố định 10°) để phục vụ nhu cầu điều tiết dòng chảy sơ bộ.

• Khả năng tự làm sạch tốt: Thiết kế đĩa van hình cánh bướm đối xứng tâm, khi mở hoàn toàn dòng lưu chất quét qua bề mặt đĩa giúp cuốn trôi các cặn bẩn bám dính, giảm thiểu nguy cơ kẹt van.

• Kết cấu Wafer mỏng nhẹ: Thân van được thiết kế mỏng tối đa, giúp giảm trọng lượng toàn hệ thống ống, đồng thời tiết kiệm không gian lắp đặt và chi phí vật liệu mặt bích.

2. Tác dụng của Van Bướm Tay Gạt Samwoo

Trong kiến trúc cơ điện và các hệ thống đường ống công nghiệp, van bướm tay gạt Samwoo giữ các vai trò thiết yếu:

• Cô lập và đóng ngắt dòng lưu chất: Đảm nhận nhiệm vụ chặn đứng hoàn toàn hoặc cho phép dòng chất lỏng/khí lưu thông qua đoạn ống một cách an toàn và kín kẽ nhờ sự kết hợp ép khít giữa đĩa inox và lòng gioăng cao su.

• Điều tiết lưu lượng: Mặc dù không chuyên dụng bằng van tiết lưu, đĩa răng định vị của tay gạt Samwoo vẫn hỗ trợ điều chỉnh lưu lượng dòng chảy lớn nhỏ theo các mức phần trăm công suất định sẵn của hệ thống.

• Hỗ trợ bảo trì phân đoạn: Cho phép kỹ sư khóa dòng chảy ở một phân khu cụ thể để tiến hành sửa chữa, thay thế các thiết bị đo hoặc máy bơm phía sau mà không cần xả toàn bộ nước trong hệ thống trục chính.

3. Thông số kỹ thuật của Van Bướm Tay Gạt Samwoo

4. Cấu tạo của Van Bướm Tay Gạt Samwoo

Cấu trúc cơ học của van bướm tay gạt Samwoo hướng tới sự tinh giản nhưng có độ bền cơ học cao, bao gồm các thành phần:

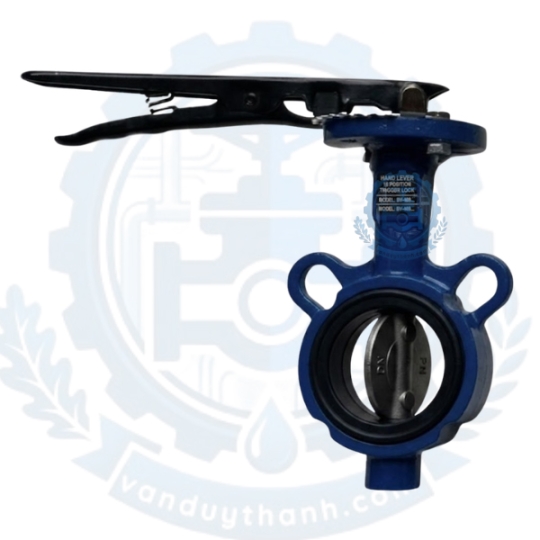

4.1. Bộ phận vận hành (Tay gạt)

• Cần gạt (Lever): Chế tạo bằng thép hợp kim hoặc gang đúc dày dặn, bọc nhựa chống trượt ở phần tay cầm để người dùng dễ thao tác.

• Đĩa răng định vị: Miếng đĩa kim loại hình bán nguyệt dập các khấc răng, gắn chặt vào cổ van để khóa vị trí tay gạt thông qua chốt bóp lò xo tích hợp trên tay gạt.

4.2. Thân van và các linh kiện bên trong

• Thân van gang (Body): Thiết kế đúc nguyên khối chịu áp lực cao, có phủ lớp sơn tĩnh điện Epoxy bảo vệ bề mặt chống ăn mòn từ môi trường nóng ẩm.

• Đĩa van (Disc): Có cấu tạo dẹt tròn như cánh bướm, chất liệu Inox 304 mài nhẵn biên để khi tiếp xúc với gioăng cao su không gây rách hoặc mài mòn nhanh.

• Trục van (Stem): Trục thép không gỉ truyền động mô-men xoắn trực tiếp từ tay gạt xuống đĩa van, kết nối bằng chốt ly tâm hoặc trục vuông gài chắc chắn.

• Gioăng đệm (Seat): Là lớp đệm EPDM bọc lót toàn bộ lòng trong của van, vừa làm kín đĩa khi đóng, vừa đóng vai trò như đai đệm mặt bích giúp hệ thống không cần dùng thêm đệm làm kín ngoài khi lắp đặt.

5. Nguyên lí làm việc của Van Bướm Tay Gạt Samwoo

Van bướm Samwoo hoạt động dựa trên cơ chế xoay tâm của đĩa van quanh trục một góc từ 0° đến 90°:

• Khi van đóng hoàn toàn (Góc 0°): Người vận hành di chuyển tay gạt vuông góc với đường ống, trục van sẽ xoay đĩa inox về góc song song với lòng van. Cạnh ngoài của đĩa inox sẽ nén chặt vào lòng cao su EPDM đàn hồi, tạo ra độ bao kín cơ học 100%, chặn đứng hoàn toàn lưu chất.

• Khi van mở hoàn toàn (Góc 90°): Khi người dùng bóp chốt bẩy và gạt tay cầm song song với hướng đường ống, trục van quay kéo theo đĩa van xoay một góc 90°. Lúc này, đĩa van nằm vuông góc với lòng gioăng và song song với hướng dòng chảy, lưu chất lỏng hoặc khí sẽ đi qua van với lưu lượng lớn nhất và độ sụt áp là thấp nhất.

6. Môi trường ứng dụng của Van Bướm Tay Gạt Samwoo

Nhờ thiết kế đĩa inox chống rỉ sét đạt tiêu chuẩn quốc tế, dòng van bướm tay gạt Samwoo ứng dụng tối ưu trong các môi trường kỹ thuật sau:

• Hệ thống nước tòa nhà và khu công nghiệp: Ứng dụng phổ biến trong hệ thống bơm nước sạch sinh hoạt, hệ thống xử lý nước thải tuần hoàn tại các nhà máy.

• Hệ thống phòng cháy chữa cháy (PCCC): Nhờ tốc độ mở/đóng bằng tay gạt cực nhanh, van thường được gắp ở các cụm bơm cứu hỏa, đường ống nhánh cấp nước chữa cháy.

• Hệ thống cơ điện lạnh (HVAC): Dùng cho các đường ống cấp nước nóng, nước lạnh Chiller của điều hòa trung tâm nhờ lớp gioăng EPDM chịu nhiệt lên tới 120°C.

• Công nghiệp đóng tàu và sản xuất: Lắp đặt trên các đường ống dẫn dầu mỏ nhẹ, hệ thống thông gió hầm tàu, đường ống công nghệ nhà máy dệt, giấy.

7. Hướng dẫn lắp đặt của Van Bướm Tay Gạt Samwoo

Quá trình thi công lắp đặt van bướm Samwoo vào hệ thống mặt bích đường ống cần tuân thủ các quy tắc kỹ thuật cốt lõi sau để tránh rò rỉ:

• Bước 1: Chuẩn bị mặt bích tương thích: Đảm bảo khoảng cách hai đầu ống thẳng hàng, hai mặt bích hàn trên ống phải song song và sạch xỉ hàn, bụi bẩn.

• Bước 2: Hé mở đĩa van: Luôn để van bướm ở trạng thái mở khoảng 10% - 15% trước khi chèn vào giữa hai mặt bích. Nếu để đóng hoàn toàn, mặt bích khi siết vào sẽ ép chặt gây biến dạng mép cao su hoặc kẹt đĩa.

• Bước 3: Gá đặt bu-lông gông: Đưa van vào vị trí tâm ống, luồn các bu-lông qua các lỗ tai định vị của van để cố định sơ bộ vị trí của van với mặt bích. Do phần gioăng EPDM của Samwoo đã chờm ra ngoài mặt van nên không cần lót thêm gioăng cao su đệm ở giữa mặt bích và van.

• Bước 4: Siết ốc đều tay: Siết chặt đai ốc theo thứ tự đối xứng chéo nhau (hình ngôi sao). Không siết chặt một con ốc ngay từ đầu mà hãy siết đều từng nấc để lực ép lên lớp gioăng cao su cân bằng, tránh hiện tượng lệch tâm gây méo gioăng.

• Bước 5: Kiểm tra hành trình: Gạt thử tay gạt từ vị trí đóng sang mở vài lần để kiểm tra đĩa van có va chạm vào thành trong của ống hay không trước khi xả lưu chất vào hệ thống.

8. Những lỗi thường gặp và cách khắc phục của Van Bướm Tay Gạt Samwoo

• Lưu chất bị rò rỉ ra ngoài qua cổ trục van:

  • Nguyên nhân: Do van hoạt động với tần suất quá cao, hoặc áp lực hệ thống vượt mức thiết kế làm mòn các vòng đệm o-ring làm kín ở cổ trục.

  • Cách khắc phục: Tiến hành tháo phần tay gạt, thay thế các vòng đệm cao su o-ring chặn cổ trục van.

• Tay gạt bị cứng, rất nặng hoặc không thể gạt hết hành trình đóng/mở:

  • Nguyên nhân: Có dị vật (như sỏi, xỉ hàn, rác) kẹt ở đáy lòng van hoặc trục van bị bám cặn vôi hóa do lưu chất bẩn lâu ngày không vận hành.

  • Cách khắc phục: Đóng dòng lưu chất, tháo van ra khỏi đường ống để súc rửa vệ sinh lòng van, bôi trơn lại trục gá phía trên.

• Van bị rò rỉ qua đĩa khi đã gạt về vị trí đóng (OFF):

  • Nguyên nhân: Gioăng EPDM bị rách do dòng lưu chất có chứa hạt rắn sắc nhọn cắt qua, hoặc đĩa van bị ăn mòn do dùng sai môi trường hóa chất nồng độ cao.

  • Cách khắc phục: Nếu gioăng rách cần thay van mới hoặc gửi về trung tâm bảo trì để ép lại lớp seat cao su phù hợp.

9. Van Duy Thành chuyên cung cấp Van Bướm Tay Gạt Samwoo

Công ty Van Duy Thành là tổng kho phân phối và cung cấp dòng sản phẩm Van bướm tay gạt Samwoo chính hãng nhập khẩu từ Hàn Quốc với đầy đủ các kích cỡ từ DN50 đến DN300.

Chúng tôi cam kết mang tới cho Quý khách hàng giải pháp vật tư tối ưu nhất:

• Sản phẩm chính hãng thương hiệu Samwoo 100%, rõ ràng nguồn gốc, đầy đủ chứng chỉ CO/CQ đi kèm.

• Báo giá đại lý cạnh tranh nhất thị trường, chiết khấu cực tốt cho nhà thầu, dự án công trình và khách hàng thương mại.

• Chế độ bảo hành uy tín 12 tháng, đổi trả nhanh chóng nếu phát hiện lỗi kỹ thuật từ nhà máy sản xuất.

• Hàng luôn có sẵn lưu kho số lượng lớn, giao hàng nhanh chóng trên toàn quốc.

Mọi yêu cầu tư vấn kỹ thuật, catalogue chi tiết và nhận báo giá ưu đãi, xin vui lòng liên hệ trực tiếp với chúng tôi:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com
