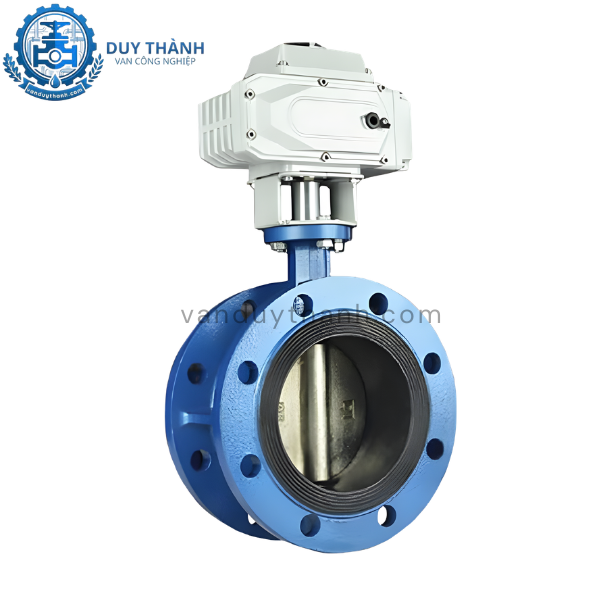

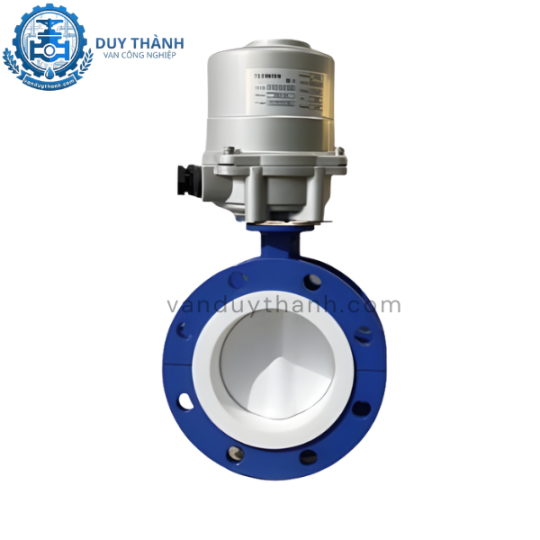

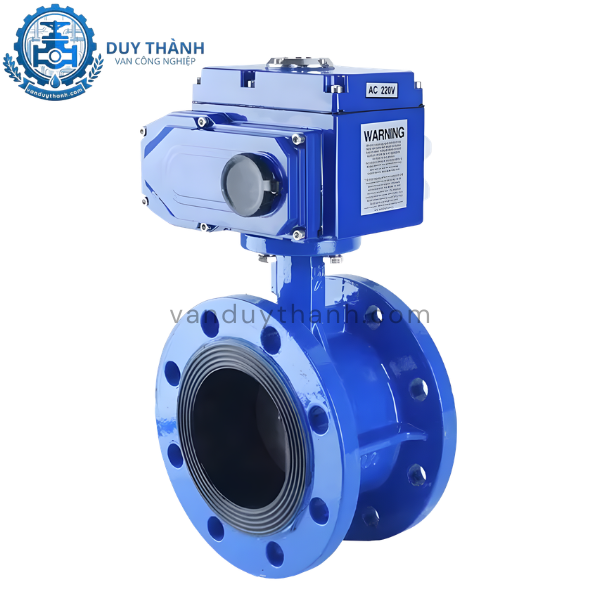

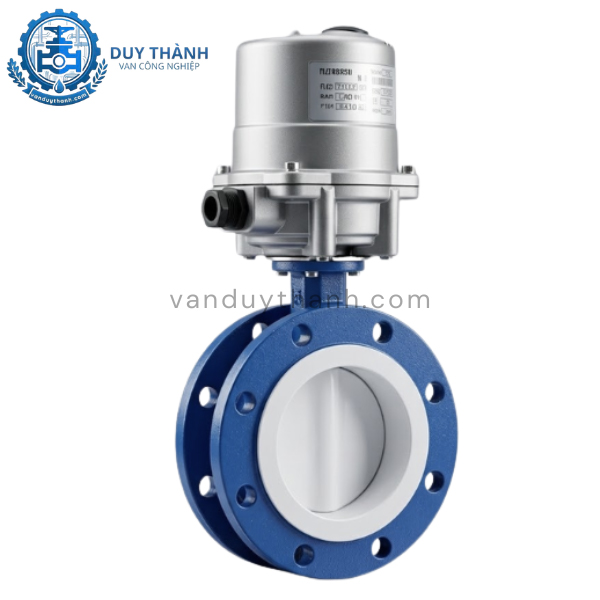

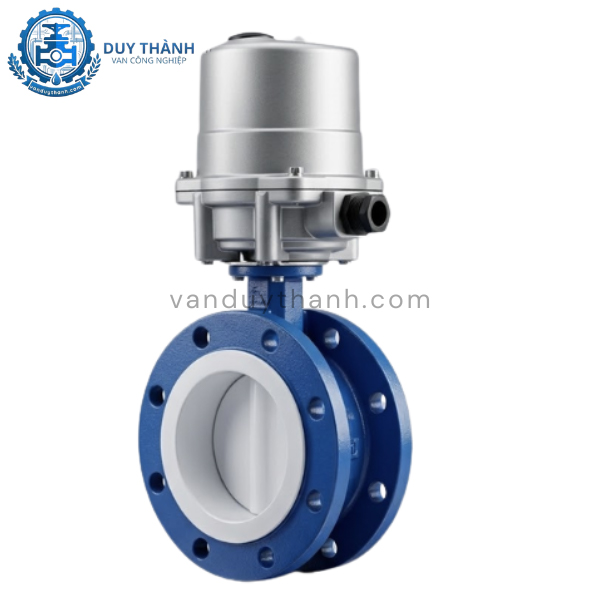

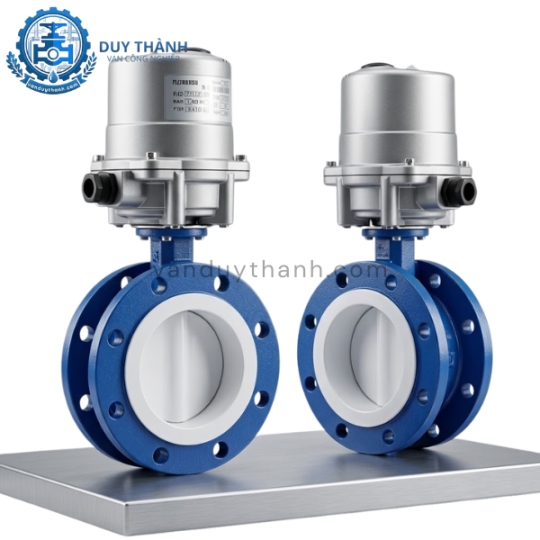

Van Bướm PTFE Nối Bích Điện On Off

Chi tiết sản phẩm: Van Bướm PTFE Nối Bích Điều Khiển Điện

1. Tính năng của Van Bướm PTFE Nối Bích Điện On Off

Sản phẩm sở hữu những tính năng vượt trội, đáp ứng các tiêu chuẩn khắt khe trong tự động hóa công nghiệp hiện đại:

• Tự động hóa hoàn toàn: Loại bỏ thao tác thủ công, cho phép điều khiển từ xa thông qua tủ PLC hoặc hệ thống điều khiển trung tâm.

• Kiểm soát dòng chảy linh hoạt: Vận hành theo hai cơ chế chính:

  • On/Off: Đóng hoặc mở hoàn toàn 100%.

  • Tuyến tính (Modulating): Điều tiết lưu lượng theo góc mở (4-20mA hoặc 0-10V).

• Độ bền hóa học tuyệt đối: Nhờ lớp lót PTFE, van hoàn toàn "trơ" trước các tác nhân ăn mòn, giúp kéo dài tuổi thọ thiết bị gấp nhiều lần so với các dòng van kim loại thông thường.

• Phản hồi tín hiệu chính xác: Bộ điều khiển điện tích hợp công tắc hành trình, giúp người vận hành nắm bắt trạng thái thực tế của van tại phòng điều khiển.

2. Tác dụng của Van Bướm PTFE Nối Bích Điện On Off

Trong một hệ thống đường ống, dòng van này đóng vai trò then chốt:

• Ngắt/Mở lưu chất: Đảm bảo hệ thống vận hành an toàn, ngăn chặn dòng chảy tức thì khi cần thiết.

• Bảo vệ đường ống: Nhờ khả năng đóng mở êm ái, giảm thiểu hiện tượng "búa nước" gây hư hỏng thiết bị.

• Tiết kiệm nhân công: Việc tích hợp điện năng giúp vận hành các hệ thống lớn (lên tới DN1000) một cách nhẹ nhàng mà không cần sức người.

• Tối ưu hóa quy trình sản xuất: Duy trì lưu lượng ổn định, góp phần chuẩn hóa định lượng trong các ngành thực phẩm, hóa dược.

3. Thông số kỹ thuật Van Bướm PTFE Nối Bích Điện On Off

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng van bướm PTFE điều khiển điện cung cấp bởi Van Duy Thành:

4. Cấu tạo của Van Bướm PTFE Nối Bích Điện On Off

Van Bướm PTFE Nối Bích Điện On Off được cấu thành từ hai bộ phận chính được lắp ghép đồng bộ:

4.1. Phần thân van cơ (Butterfly Valve Body)

Thân van là bộ phận tiếp xúc trực tiếp với áp lực đường ống, bao gồm:

• Vỏ ngoài: Đúc từ Inox hoặc Thép, chịu lực va đập mạnh và áp suất cao.

• Cánh van (Đĩa van): Dạng hình tròn dẹt, được bọc một lớp nhựa PTFE dày để chống ăn mòn.

• Trục van: Thép không gỉ cường lực, truyền mô-men xoắn từ bộ điện xuống đĩa van.

• Lớp lót (Seat): Làm hoàn toàn từ PTFE, bao phủ toàn bộ lòng van, tạo độ kín khít 100% khi đóng.

4.2. Bộ truyền động điện (Electric Actuator)

Đây là "bộ não" của thiết bị, bao gồm:

• Vỏ bộ điện: Thường làm bằng hợp kim nhôm sơn tĩnh điện, đạt chuẩn IP67 chống bụi và nước.

• Mô tơ (Motor): Chuyển hóa điện năng thành cơ năng.

• Hệ thống bánh răng: Giảm tốc và tăng mô-men xoắn để đóng mở đĩa van.

• Bộ phận phụ trợ: Tay quay (để vận hành khi mất điện), đèn báo trạng thái, bảng mạch điều khiển.

5. Nguyên lý làm việc của Van Bướm PTFE Nối Bích Điện On Off

Cơ chế vận hành của van dựa trên nguyên lý chuyển đổi chuyển động quay:

1. Chu kỳ mở: Khi cấp điện vào cổng mở, mô tơ trong bộ truyền động quay, tác động lên hệ thống bánh răng truyền lực xuống trục van. Trục van xoay một góc 90°, đưa cánh van từ vị trí vuông góc sang vị trí song song với dòng chảy. Khi đạt vị trí mở hoàn toàn, công tắc hành trình sẽ ngắt điện.

2. Chu kỳ đóng: Khi cấp điện vào cổng đóng, mô tơ quay ngược lại, đưa cánh van về vị trí ban đầu, ép chặt vào lớp lót PTFE để ngăn chặn dòng chảy.

3. Đối với dòng tuyến tính: Van không chỉ dừng ở 0° và 90° mà có thể dừng ở bất kỳ góc nào (ví dụ 30°, 45°) dựa trên tín hiệu dòng điện analog đưa vào.

6. Môi trường ứng dụng của Van Bướm PTFE Nối Bích Điện On Off

Nhờ đặc tính kháng hóa chất tuyệt vời của PTFE (Teflon), sản phẩm là lựa chọn số 1 cho các môi trường:

• Công nghiệp hóa chất: Vận chuyển axit sunfuric, axit clohydric, kiềm đặc, các loại dung môi hữu cơ.

• Xử lý nước thải: Hệ thống xử lý nước có chứa tạp chất ăn mòn, hóa chất tẩy rửa.

• Sản xuất thực phẩm và đồ uống: Môi trường yêu cầu độ sạch cao, không gây nhiễm độc dòng chảy.

• Ngành xi mạ, dệt nhuộm: Nơi sử dụng lượng lớn hóa chất có tính oxi hóa mạnh.

• Hệ thống hơi nóng: Nhờ khả năng chịu nhiệt lên đến 180°C.

7. Hướng dẫn lắp đặt chuẩn kỹ thuật Van Bướm PTFE Nối Bích Điện On Off

Để đảm bảo van hoạt động ổn định và bền bỉ, cần tuân thủ quy trình lắp đặt sau:

7.1. Chuẩn bị trước khi lắp đặt

• Kiểm tra kích thước mặt bích đường ống có trùng khớp với tiêu chuẩn của van hay không.

• Vệ sinh sạch sẽ bên trong đường ống, tránh vụn xỉ hàn hoặc cát sỏi làm rách lớp lót PTFE.

• Kiểm tra nguồn điện cung cấp phải đúng với thông số ghi trên bộ điện (24V/220V/380V).

7.2. Các bước tiến hành

1. Vị trí lắp: Nên lắp van ở trạng thái mở một phần để tránh đĩa van bị kẹt vào mặt bích.

2. Căn chỉnh: Đặt van vào giữa hai mặt bích, xỏ bu lông qua các lỗ định vị.

3. Siết bu lông: Siết đều tay theo hình đối xứng (hình sao) để lực ép được phân bổ đều lên lớp đệm PTFE, tránh rò rỉ.

4. Đấu nối điện: Thực hiện đấu dây theo sơ đồ mạch điện đi kèm trong nắp bộ điều khiển. Đảm bảo các đầu nối được siết chặt và kín nước.

5. Chạy thử: Vận hành thử 2-3 chu kỳ đóng mở để kiểm tra độ trơn tru và tín hiệu phản hồi.

8. Van Duy Thành là đơn vị chuyên cung cấp Van Bướm PTFE Nối Bích Điện On Off uy tín

Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị ngành nước và van công nghiệp, Van Duy Thành tự hào là đối tác tin cậy của hàng ngàn công trình trên toàn quốc. Chúng tôi cam kết:

• Chất lượng hàng đầu: Sản phẩm nhập khẩu chính hãng, đầy đủ chứng chỉ CO, CQ.

• Giải pháp tối ưu: Đội ngũ kỹ thuật viên giàu kinh nghiệm tư vấn sản phẩm phù hợp nhất với ngân sách và môi trường sử dụng của khách hàng.

• Kho hàng lớn: Sẵn sàng cung ứng dải kích thước từ DN40 đến DN1000 với số lượng lớn, giao hàng nhanh chóng.

• Chế độ hậu mãi: Bảo hành 12-24 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ kỹ thuật trọn đời sản phẩm.

Quý khách hàng có nhu cầu tư vấn chuyên sâu về Van bướm PTFE nối bích điều khiển điện, vui lòng liên hệ trực tiếp với Van Duy Thành để nhận báo giá cạnh tranh nhất và dịch vụ hỗ trợ tận tâm.
