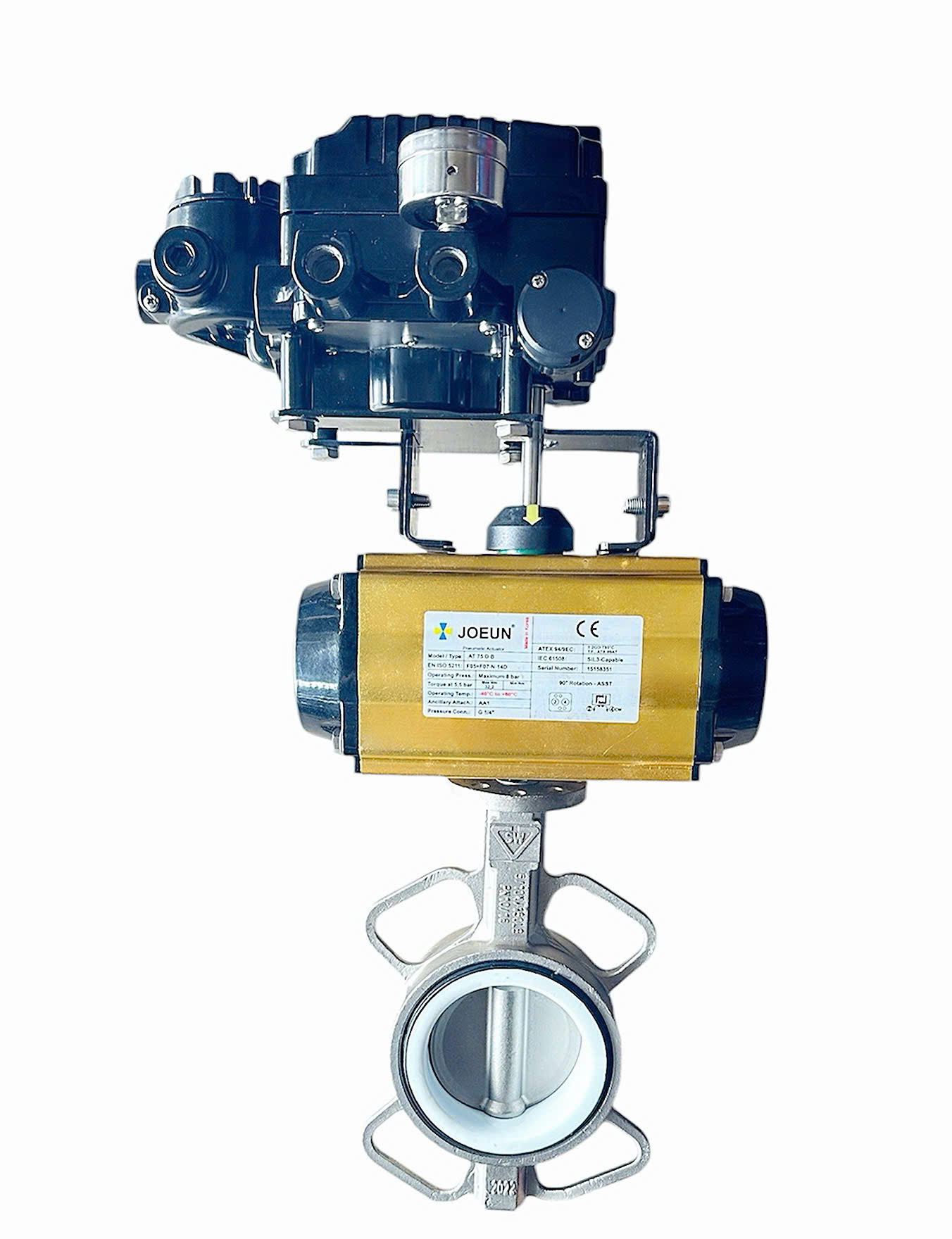

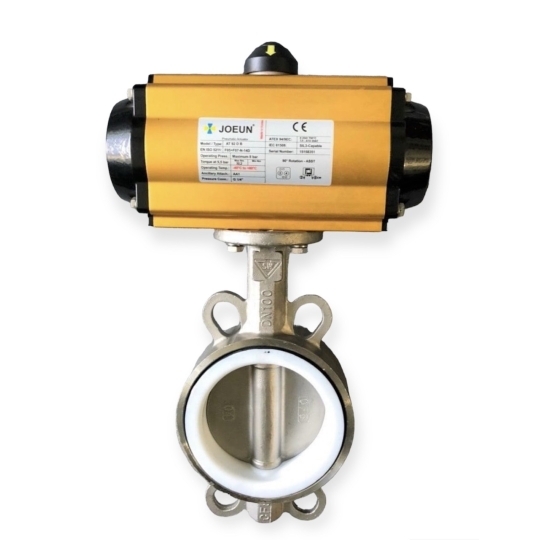

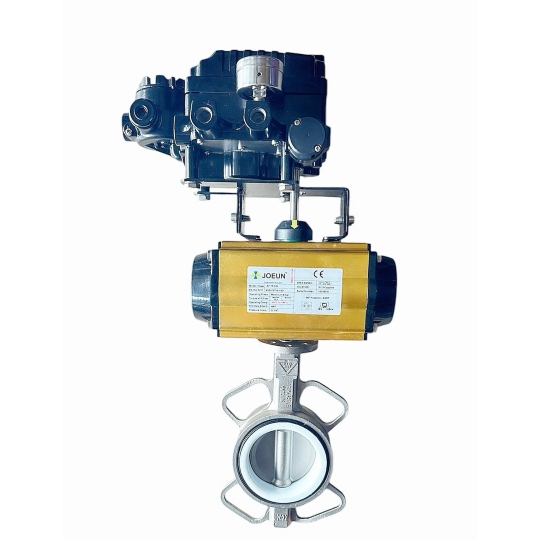

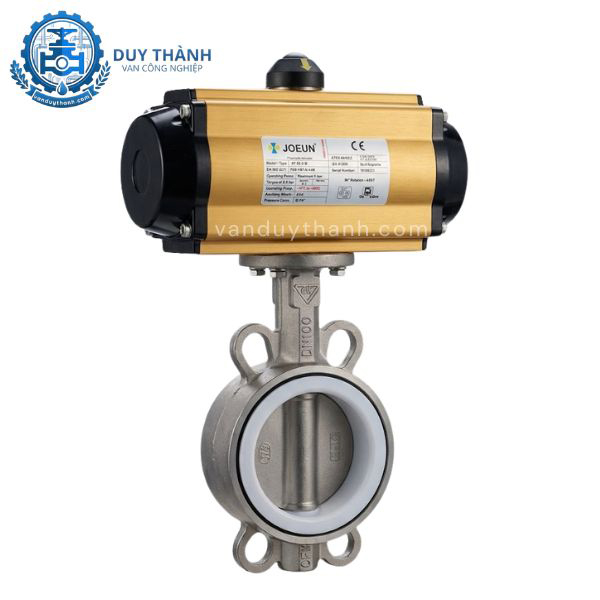

Van Bướm Inox 304 Điều Khiển Khí Nén On-Off Joeun

2. Tính năng của Van Bướm Inox 304 Điều Khiển Khí Nén On-Off Joeun

Van bướm inox 304 điều khiển khí nén On-Off Joeun là dòng thiết bị tự động hóa phân khúc cao cấp, được nhập khẩu trực tiếp từ Hàn Quốc. Với cốt lõi từ vật liệu thép không gỉ, dòng sản phẩm này sở hữu những tính năng vận hành vượt trội:

• Chống ăn mòn và oxy hóa tuyệt đối: Toàn bộ phần thân và đĩa van được đúc từ inox 304 (SUS304). Hàm lượng và cấu trúc Crom-Niken tối ưu giúp van trơ mặt trước các chất oxy hóa mạnh, không bị gỉ sét hay ăn mòn trong môi trường axit loãng, nước thải hóa chất hay nước biển.

• Chu trình đóng mở On-Off siêu tốc: Nhờ động cơ khí nén phản ứng nhanh, hành trình xoay 90° của đĩa van diễn ra gần như ngay lập tức (chỉ từ 1 đến 2 giây). Tính năng này đáp ứng hoàn hảo yêu cầu ngắt dòng chảy khẩn cấp hoặc cấp xả nhanh trong dây chuyền sản xuất tự động.

• Đảm bảo độ tinh khiết môi chất: Bề mặt inox 304 được đánh bóng cơ học đạt độ nhẵn mịn cao, ngăn ngừa hiện tượng bám dính của vi khuẩn, cặn bẩn, vô cùng phù hợp cho các tiêu chuẩn sạch khắt khe.

• Chịu nhiệt và áp suất cơ học cao: Kết cấu cơ khí cứng cáp từ nhà máy Joeun giúp van duy trì sự ổn định, không bị biến dạng khi dòng lưu chất thay đổi áp suất đột ngột hoặc hoạt động liên tục trong môi trường nhiệt độ cao.

2. Tác dụng của Van Bướm Inox 304 Điều Khiển Khí Nén On-Off Joeun

Trong hệ thống công nghiệp hiện đại, dòng van này đóng vai trò là "mắt xích điều khiển" cốt lõi, mang lại nhiều giá trị thực tiễn cho hệ thống vận hành:

• Giải phóng sức lao động, tự động hóa tối đa: Thay thế hoàn toàn các phương pháp vận hành thủ công như tay gạt hay vô lăng, đặc biệt ở các vị trí trên cao, không gian hẹp hoặc môi trường độc hại nguy hiểm đối với con người.

• Tối ưu hóa quy trình phối trộn và lưu thông: Kiểm soát chính xác trạng thái đóng hoàn toàn (ngăn chặn dòng chảy rò rỉ tuyệt đối) hoặc mở hoàn toàn (cho phép lưu lượng qua tối đa với lực cản bằng 0), duy trì áp suất đường ống luôn ở trạng thái lý tưởng.

• Tích hợp linh hoạt vào hệ thống điều khiển trung tâm: Bộ khí nén dễ dàng liên kết với van điện từ điều hướng (Solenoid Valve), công tắc giới hạn hành trình (Limit Switch Box) để truyền dữ liệu trạng thái On/Off trực tiếp về tủ PLC hoặc phòng điều khiển giám sát từ xa.

3. Thông số kỹ thuật của Van Bướm Inox 304 Điều Khiển Khí Nén On-Off Joeun

4. Cấu tạo của Van Bướm Inox 304 Điều Khiển Khí Nén On-Off Joeun

Sản phẩm được lắp ráp đồng bộ từ hai khối mô-đun công nghệ cao có thể tách rời linh hoạt khi cần bảo dưỡng: Bộ truyền động khí nén chuyên dụng và Thân van bướm inox Joeun.

4.1. Bộ truyền động khí nén (Pneumatic Actuator)

• Vỏ xy lanh khí nén: Được làm bằng hợp kim nhôm, xử lý mạ Anodized bề mặt giúp tăng độ cứng và chống ăn mòn từ hơi muối, hóa chất bên ngoài.

• Hệ thống Piston và Bánh răng truyền lực: Bao gồm hai piston dịch chuyển tịnh tiến. Khi có khí nén vào, piston sẽ đẩy thanh răng ép vào trục bánh răng trung tâm, biến chuyển động tịnh tiến thành chuyển động quay tròn của trục van một góc đúng 90°.

• Lò xo phản hồi (Chỉ có ở dạng Single Acting): Gồm các vòng lò xo thép xếp đối xứng, tự động đẩy piston về vị trí an toàn ban đầu khi ngắt nguồn khí.

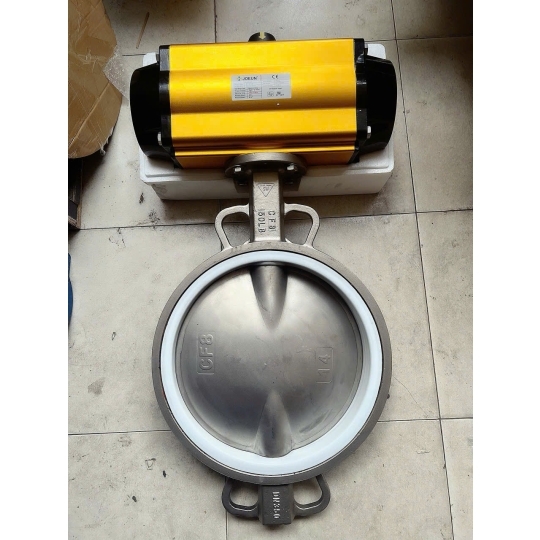

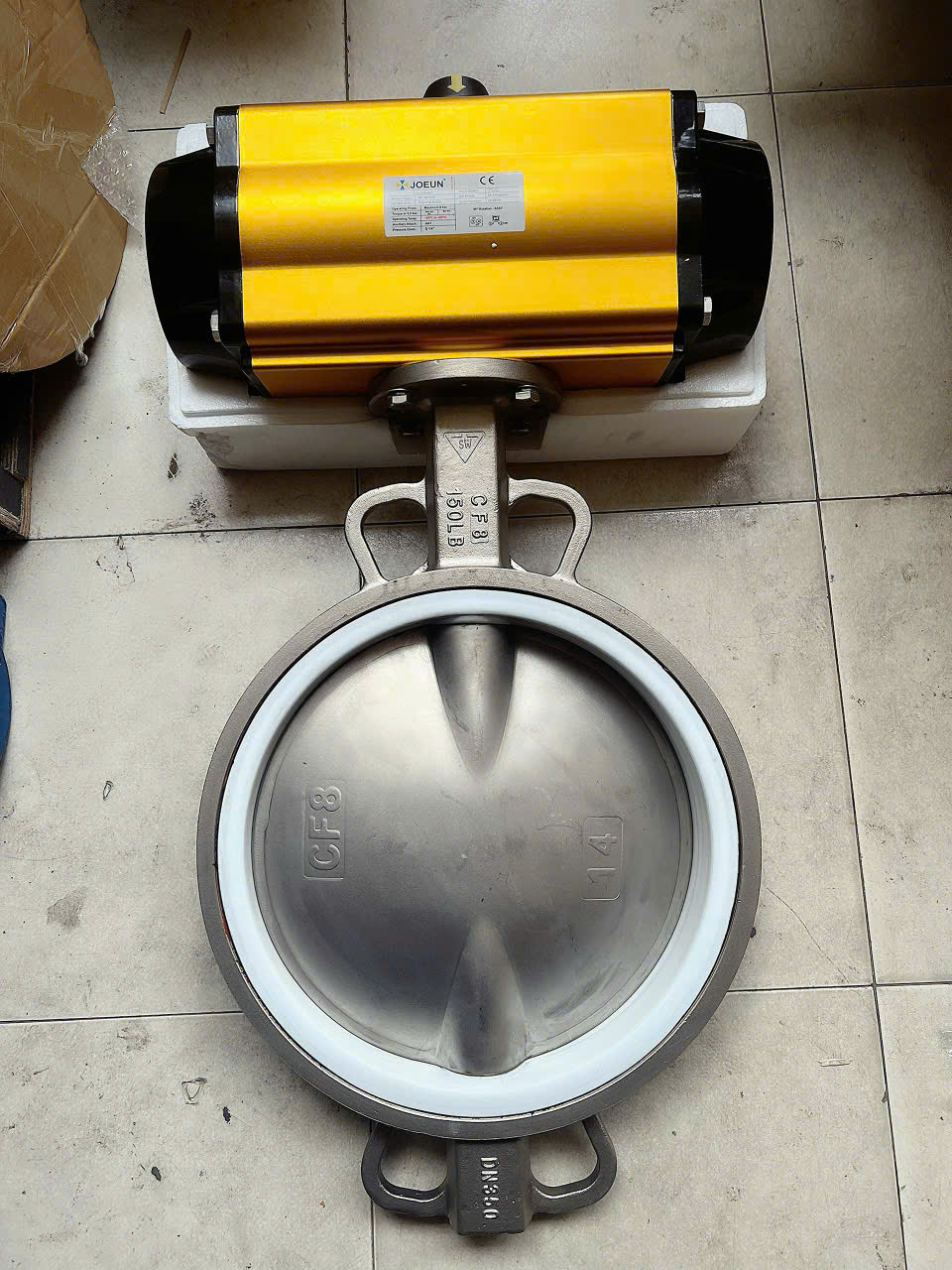

4.2. Thân van bướm cơ học Joeun

• Thân van bướm: Thiết kế dạng Wafer mỏng nhẹ nhưng cực kỳ chắc chắn, đúc 100% bằng inox 304 nguyên khối chịu lực siết bích lớn.

• Đĩa van (Cánh bướm): Hình tròn dẹt, đúc bằng inox 304 tinh khiết, có thể xoay góc vuông trong phạm vi đệm van để mở hoặc chắn dòng chảy.

• Gioăng làm kín PTFE: Khác với các dòng van gang dùng gioăng cao su EPDM thông thường, dòng van inox này sử dụng đệm Teflon (PTFE) trắng. Đặc tính của PTFE là chịu ma sát cực tốt, kháng hầu hết các loại hóa chất ăn mòn và chịu được nhiệt độ cao lên tới 180°C.

• Trục van: Trục inox kết nối chịu lực momen xoắn cực lớn từ bộ khí nén để chuyển động xoay không bị rơ hay lệch tâm.

5. Nguyên lí làm việc của Van Bướm Inox 304 Điều Khiển Khí Nén On-Off Joeun

Van hoạt động dựa trên nguyên lý cơ học: Dùng áp lực của dòng khí nén để sinh công dịch chuyển piston, từ đó xoay đĩa van đóng ngắt dòng lưu chất. Tùy theo nhu cầu hệ thống, van vận hành theo một trong hai cơ chế:

5.1. Nguyên lý Tác động kép (Double Acting)

Đây là cơ chế phổ biến nhất, đòi hỏi nguồn khí nén cấp vào cả hai chu trình đóng và mở:

• Chu trình Mở (Open): Khí nén đi vào cổng giữa của bộ khí, ép hai piston chuyển động ra hai bên hướng đầu xy lanh. Trục bánh răng quay ngược chiều kim đồng hồ, kéo trục van và đĩa van inox xoay một góc 90° song song với đường ống. Van mở hoàn toàn.

• Chu trình Đóng (Close): Khí nén được cấp vào cổng ngoài, ép ngược hai piston di chuyển vào trong. Trục bánh răng quay thuận chiều kim đồng hồ, đĩa van xoay góc 90° vuông góc với đường ống, ép chặt vào gioăng PTFE để chặn đứng dòng chảy.

5.2. Nguyên lý Tác động đơn (Spring Return)

Cơ chế này mang tính chất an toàn (Fail-Safe), sử dụng lực đàn hồi của lò xo để thực hiện một trong hai chu trình:

• Khi cấp khí nén vào van, áp lực khí đẩy piston ra ngoài, nén hệ thống lò xo lại để thực hiện chu trình mở van.

• Khi có sự cố ngắt khí hoặc mất nguồn điều khiển ngẫu nhiên, lực nén tích lũy của lò xo sẽ tự động bung ra, đẩy piston vào trong để đóng van ngay lập tức (hoặc ngược lại tùy cài đặt ban đầu), bảo vệ an toàn tối đa cho hệ thống đường ống phía sau.

6. Môi trường ứng dụng của Van Bướm Inox 304 Điều Khiển Khí Nén On-Off Joeun

Nhờ sự kết hợp hoàn hảo giữa vật liệu inox 304 cao cấp và đệm làm kín PTFE chịu nhiệt, thiết bị là giải pháp hàng đầu cho các môi trường lưu chất đặc thù:

• Ngành sản xuất Thực phẩm và Đồ uống: Ứng dụng rộng rãi trong nhà máy sản xuất bia, nước giải khát, sữa, nước mắm, dầu ăn... đòi hỏi vật liệu van không thôi nhiễm chất độc hại và dễ lau rửa tiệt trùng.

• Nhà máy Dược phẩm và Hóa mỹ phẩm: Kiểm soát dòng chảy của dung dịch thuốc, cồn, nước cất y tế, các hóa chất điều chế mỹ phẩm có độ nhớt và tính ăn mòn nhẹ.

• Hệ thống xử lý nước thải công nghiệp: Đặc biệt là nước thải từ các nhà máy dệt nhuộm, xi mạ, thuộc da chứa nhiều dung môi, axit, kiềm nguy hại dễ phá hủy các dòng van gang thông thường.

• Hệ thống hơi nóng và khí gas: Ứng dụng trong các đường ống dẫn hơi nước bão hòa (Steam), lò hơi, hệ thống sấy công nghiệp nhờ gioăng PTFE chịu nhiệt độ cao lên tới 180°C.

7. Hướng dẫn lắp đặt và khắc phục những lỗi thường gặp của Van Bướm Inox 304 Điều Khiển Khí Nén On-Off Joeun

7.1. Hướng dẫn lắp đặt đúng quy trình kỹ thuật

Việc lắp đặt van bướm inox đòi hỏi độ chính xác cao để tránh làm tổn hại đến lớp gioăng cứng PTFE:

1. Kiểm tra khoảng cách bích: Khoảng cách giữa hai mặt bích đường ống phải rộng hơn độ dày của thân van một chút. Tuyệt đối không dùng lực bẩy ép van vào khoảng trống quá hẹp vì sẽ làm xước hoặc rách đệm làm kín Teflon.

2. Định vị đĩa van khi lắp: Luôn luôn mở đĩa van một góc nhỏ (khoảng 10° – 15°) trước khi đưa vào giữa hai mặt bích. Lắp van ở trạng thái đóng hoàn toàn sẽ làm mép đĩa van kẹt cứng vào gioăng PTFE khi siết bu-lông, gây kẹt hoặc cháy bộ khí khi vận hành.

3. Siết bu-lông đối xứng: Xỏ toàn bộ bu-lông qua các lỗ tai van (Wafer). Tiến hành siết đều tay theo hình ngôi sao hoặc đối xứng chữ X. Lực siết lệch sẽ làm vênh van, gây rò rỉ lưu chất ra ngoài mặt bích.

4. Xử lý nguồn khí nén: Đảm bảo nguồn khí nén cấp vào bộ truyền động phải đi qua bộ lọc tách nước và bụi bẩn. Hơi nước và cặn bẩn bám vào lòng xy lanh sẽ làm xước lòng piston, giảm lực momen xoắn của van.

7.2. Các lỗi thường gặp và phương pháp khắc phục nhanh

• Lỗi van đóng không kín, rò rỉ lưu chất qua đường ống:

  • Nguyên nhân: Có dị vật cứng (xỉ hàn, đá nhỏ) bám vào lòng gioăng PTFE hoặc đĩa van bị trầy xước bề mặt.

  • Biện pháp: Ngắt dòng lưu chất, tháo van ra kiểm tra và vệ sinh lòng van. Nếu bề mặt đĩa hoặc gioăng bị xước sâu, cần liên hệ kỹ thuật để thay thế phụ kiện.

• Lỗi van không có phản hồi hành trình hoặc không quay:

  • Nguyên nhân: Áp lực khí nén quá yếu (dưới 3 bar), hoặc cuộn coil của van điện từ khí nén bị cháy, hoặc áp lực dòng chảy trong đường ống lớn hơn lực momen xoắn của bộ khí.

  • Biện pháp: Kiểm tra lại áp suất bình tích khí nén, đo lại dòng điện vào van điện từ. Nếu áp suất ống quá cao, cần nâng cấp lên bộ khí nén có kích cỡ lớn hơn để tăng lực đẩy.

• Lỗi có tiếng xì khí liên tục ở bộ truyền động:

  • Nguyên nhân: Gioăng cao sọc (O-ring) làm kín bên trong xy lanh khí nén bị mòn hoặc rách sau thời gian dài hoạt động.

  • Biện pháp: Tháo hai đầu nắp bộ khí nén, kiểm tra và thay mới vòng O-ring cao su làm kín piston.

8. Van Duy Thành chuyên cung cấp Van Bướm Inox 304 Điều Khiển Khí Nén On-Off Joeun

Công ty Van Duy Thành là đối tác nhập khẩu uy tín hàng đầu, chuyên cung cấp chính hãng dòng sản phẩm Van Bướm Inox 304 Điều Khiển Khí Nén On-Off Joeun trực tiếp từ Hàn Quốc. Chúng tôi tự tin mang lại giải pháp tối ưu và giá trị bền vững cho mọi công trình của bạn:

• Cam kết chất lượng chuẩn Hàn Quốc: Sản phẩm mới 100%, đầy đủ chứng chỉ kiểm định chất lượng CO, CQ từ nhà sản xuất Joeun Valve.

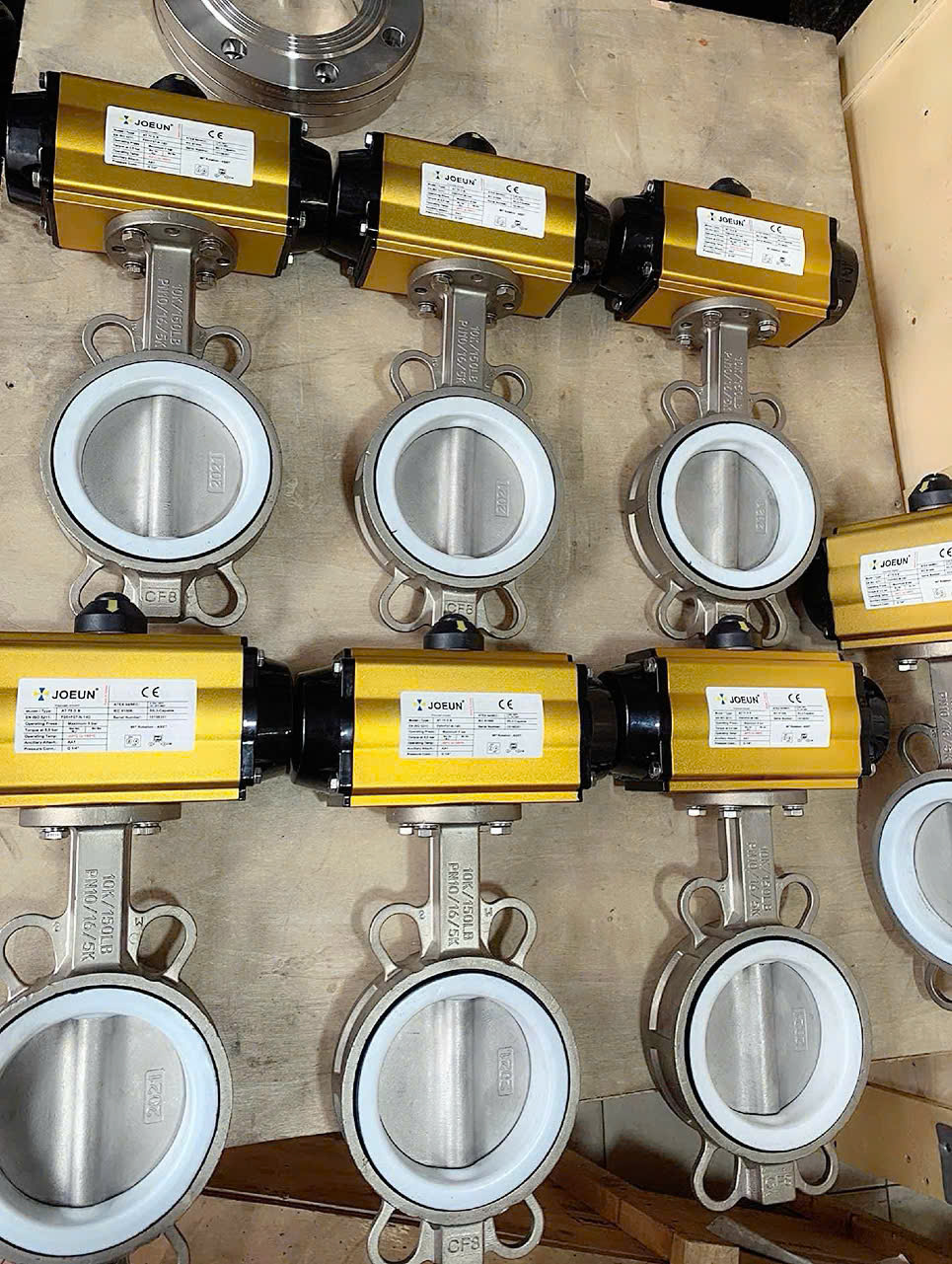

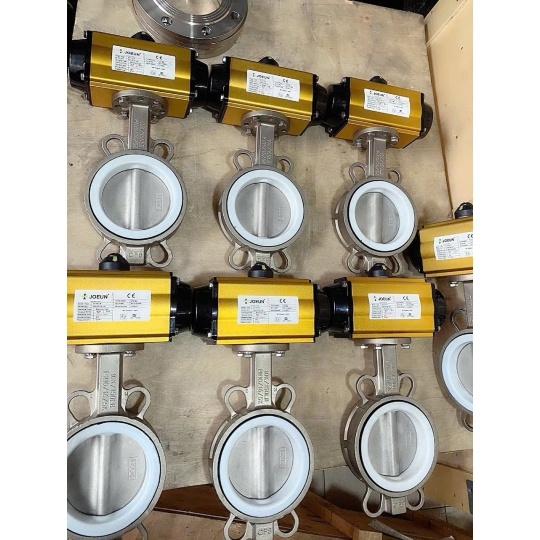

• Sẵn kho số lượng lớn: Đa dạng kích cỡ từ DN50 đến DN500, sẵn sàng bàn giao nhanh chóng phục vụ tiến độ lắp đặt của quý nhà thầu.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tư vấn lựa chọn cấu hình van phù hợp nhất với môi trường ứng dụng thực tế của doanh nghiệp.

• Chế độ hậu mãi chuyên nghiệp: Bảo hành chính hãng lên đến 12 tháng, chính sách đổi trả linh hoạt và hỗ trợ kỹ thuật trọn đời sản phẩm.

Mọi yêu cầu tư vấn kỹ thuật, khảo sát hệ thống hoặc nhận bảng báo giá ưu đãi thương mại tốt nhất, quý khách hàng vui lòng liên hệ trực tiếp với Van Duy Thành qua phương thức sau:
