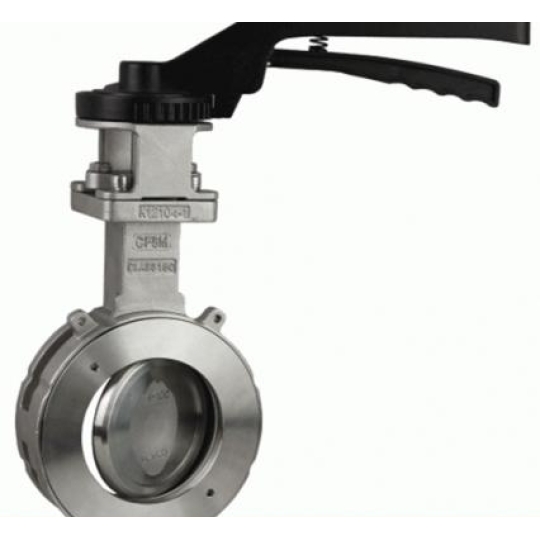

Van Bướm Inox 304, 316 JAKI 121W Tay Gạt

1. Tính năng của Van Bướm Inox 304, 316 JAKI 121W Tay Gạt

Van bướm Inox JAKI 121W không đơn thuần là một thiết bị đóng ngắt, mà là một sản phẩm cơ khí chính xác với nhiều tính năng vượt trội:

• Kháng ăn mòn tuyệt đối: Khác với các dòng van gang, model 121W sử dụng vật liệu thép không gỉ cho toàn bộ các bộ phận tiếp xúc và thân van. Điều này ngăn chặn hiện tượng oxy hóa, gỉ sét ngay cả khi lắp đặt tại các khu vực ven biển hoặc môi trường có độ ẩm cao.

• Khả năng chịu nhiệt và áp suất cao: Nhờ đặc tính của inox và gioăng PTFE, van có thể hoạt động ổn định trong dải nhiệt độ rộng và chịu được áp lực làm việc lên tới PN16 hoặc 300PSI, đáp ứng các tiêu chuẩn khắt khe nhất của hệ thống PCCC và công nghiệp nặng.

• Thiết kế đa tiêu chuẩn (Universal Design): Một trong những tính năng thông minh nhất của JAKI 121W là phần thân được đúc theo dạng Wafer với các lỗ bu lông đa năng. Van có thể lắp vừa vặn với mặt bích chuẩn JIS 10K, ANSI 150, hay BS PN10/PN16 mà không cần thay đổi chủng loại.

• Độ sạch và an toàn vi sinh: Bề mặt inox được xử lý bóng, giúp ngăn ngừa sự bám dính của vi khuẩn và tạp chất, rất quan trọng trong các ứng dụng thực phẩm, dược phẩm và nước sạch.

2. Tác dụng của Van Bướm Inox 304, 316 JAKI 121W Tay Gạt

Trong một hệ thống đường ống, van bướm JAKI 121W đóng vai trò như một "người gác cổng" thông minh với các tác dụng chính sau:

2.1. Đóng và ngắt dòng lưu chất

Tác dụng cơ bản nhất của van là khả năng đóng kín hoàn toàn để ngăn chặn dòng chảy khi cần bảo trì thiết bị hoặc cách ly các đoạn đường ống. Nhờ đĩa van inox mài nhẵn và gioăng PTFE đàn hồi, van đảm bảo không có hiện tượng rò rỉ ngay cả khi áp suất hệ thống thay đổi đột ngột.

2.2. Điều tiết lưu lượng dòng chảy

Thông qua bộ tay gạt với các nấc khóa vị trí (thường là 10 cấp độ), người vận hành có thể điều chỉnh góc mở của cánh bướm. Điều này giúp kiểm soát lượng chất lỏng hoặc khí đi qua đường ống theo một tỷ lệ nhất định, phục vụ cho các quá trình pha trộn hoặc cấp liệu trong sản xuất.

2.3. Bảo vệ hệ thống hạ nguồn

Bằng cách ngắt dòng nhanh chóng, van giúp bảo vệ các thiết bị nhạy cảm ở phía sau như đồng hồ đo, cảm biến áp suất hoặc máy bơm khỏi các tác động tiêu cực khi hệ thống gặp sự cố.

3. Thông số kỹ thuật của Van Bướm Inox 304, 316 JAKI 121W Tay Gạt

Van Bướm Inox 304, 316 JAKI 121W Tay Gạt được chế tạo dựa trên các tiêu chuẩn kỹ thuật nghiêm ngặt của quốc tế, cụ thể như sau:

4. Cấu tạo của Van Bướm Inox 304, 316 JAKI 121W Tay Gạt

Cấu tạo của mã 121W thể hiện sự tinh tế trong việc lựa chọn vật liệu và thiết kế cơ khí:

4.1. Thân van (Body)

Thân van được đúc nguyên khối bằng Inox 304 hoặc 316 theo phương pháp đúc áp lực cao, giúp bề mặt mịn màng và không có bọt khí. Thiết kế dạng Wafer siêu mỏng giúp giảm đáng kể trọng lượng tổng thể của hệ thống.

4.2. Đĩa van (Disc)

Cánh bướm là bộ phận chuyển động chính, được chế tạo từ inox cùng loại với thân van. Mép đĩa được vát tròn và mài bóng để giảm lực ma sát khi tiếp xúc với gioăng, giúp tăng tuổi thọ cho bộ phận làm kín và giảm mô-men xoắn khi vận hành.

4.3. Trục van (Stem)

Trục van nối từ tay gạt xuống đĩa van, làm bằng inox cường độ cao. Trục thường được thiết kế dạng trục suốt hoặc trục hai đoạn tùy theo kích cỡ, đảm bảo truyền lực đồng nhất và chính xác.

4.4. Gioăng làm kín (Seat)

Mã 121W thường đi kèm với gioăng PTFE (màu trắng). Đây là loại vật liệu có độ bền hóa học cao nhất, không bị ăn mòn bởi axit và có khả năng chịu nhiệt độ lên đến 180°C - 200°C.

4.5. Bộ phận tay gạt (Handle)

Làm bằng hợp kim nhôm hoặc thép sơn tĩnh điện, có răng cưa định vị và lò xo khóa tự động, giúp cố định đĩa van ở vị trí mong muốn mà không bị rung lắc bởi dòng chảy.

5. Nguyên lí làm việc của Van Bướm Inox 304, 316 JAKI 121W Tay Gạt

Nguyên lý hoạt động của JAKI 121W dựa trên cơ chế xoay quanh trục của đĩa van trong lòng đường ống:

1. Trạng thái đóng hoàn toàn: Khi tay gạt vuông góc với đường ống, đĩa van xoay 90 độ để chắn ngang hoàn toàn dòng lưu chất. Mép đĩa van ép chặt vào lớp gioăng PTFE tạo nên một vách ngăn kín khít tuyệt đối.

2. Trạng thái mở hoàn toàn: Khi người vận hành bóp mỏ vịt và gạt tay cầm song song với đường ống, đĩa van xoay một góc 90 độ để nằm trùng với hướng dòng chảy. Lúc này, lưu chất đi qua van với lực cản thấp nhất và lưu lượng tối đa.

3. Trạng thái điều tiết: Người dùng có thể dừng tay gạt ở các nấc răng cưa trung gian (30 độ, 45 độ, 60 độ). Lúc này, đĩa van sẽ cản trở một phần dòng chảy, giúp điều chỉnh lưu lượng theo yêu cầu kỹ thuật.

6. Môi trường ứng dụng của Van Bướm Inox 304, 316 JAKI 121W Tay Gạt

Nhờ vật liệu inox cao cấp và gioăng PTFE, model 121W là sự lựa chọn không thể thay thế trong các môi trường khắc nghiệt:

• Ngành hóa chất và dung môi: Vận chuyển axit, bazo, các loại hóa chất tẩy rửa mạnh trong các nhà máy sản xuất hóa chất hoặc xi mạ.

• Ngành thực phẩm và đồ uống: Sử dụng trong các dây chuyền sản xuất bia, rượu, nước giải khát, sữa và dầu ăn nhờ tính chất an toàn vi sinh.

• Hệ thống xử lý nước thải: Đặc biệt là nước thải có chứa nồng độ muối cao, nước thải y tế hoặc nước thải công nghiệp có tính ăn mòn.

• Hệ thống hơi nóng và lò hơi: Ứng dụng trong các đường dẫn hơi bão hòa nhiệt độ thấp hoặc nước nóng công nghiệp.

• Ngành hàng hải và dầu khí: Lắp đặt trên các tàu biển, giàn khoan nơi có môi trường muối biển xâm nhập mạnh mẽ.

7. Hướng dẫn lắp đặt Van Bướm Inox 304, 316 JAKI 121W Tay Gạt

Để van hoạt động bền bỉ và không xảy ra sự cố rò rỉ, quy trình lắp đặt cần tuân thủ các bước sau:

1. Vệ sinh đường ống: Loại bỏ hoàn toàn mạt sắt, cát đá hoặc xỉ hàn bên trong ống. Các vật cứng này nếu còn sót lại sẽ làm rách gioăng PTFE khi van đóng mở.

2. Căn chỉnh mặt bích: Đảm bảo hai mặt bích song song và đồng tâm. Khoảng cách giữa hai mặt bích phải vừa đủ để đưa thân van vào mà không làm trầy xước lớp gioăng.

3. Vị trí đĩa van khi lắp: Cực kỳ quan trọng! Khi lắp van vào giữa hai mặt bích, đĩa van phải ở trạng thái mở hé (khoảng 10-20 độ). Nếu đóng hoàn toàn, đĩa inox có thể bị kẹp chặt bởi mặt bích, gây hỏng gioăng khi vận hành lần đầu.

4. Siết bu lông: Siết bu lông theo quy tắc đối xứng (hình sao) để lực ép từ mặt bích lên thân van được đều, tránh tình trạng vênh gây rò rỉ.

5. Không dùng gioăng phụ: Van bướm JAKI đã có phần gioăng PTFE bao phủ mặt bích van, do đó không cần dùng thêm gioăng cao su hay gioăng chì mặt bích.

8. Van Duy Thành là đơn vị chuyên cung cấp Van Bướm Inox 304, 316 JAKI 121W Tay Gạt

Trên thị trường hiện nay, việc tìm kiếm một đơn vị cung cấp van bướm inox chính hãng với đầy đủ năng lực tư vấn là điều tiên quyết cho sự thành công của dự án. Van Duy Thành tự hào là đối tác chiến lược của thương hiệu JAKI Đài Loan tại Việt Nam.

Tại sao bạn nên lựa chọn Van Duy Thành?

• Cam kết chất lượng: 100% sản phẩm JAKI 121W tại Van Duy Thành đều được nhập khẩu chính ngạch, có đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng).

• Kho hàng sẵn có: Chúng tôi luôn dự trữ số lượng lớn các size từ DN50 đến DN300, sẵn sàng đáp ứng tiến độ cho các công trình gấp.

• Giá cả cạnh tranh: Với lợi thế là đơn vị nhập khẩu trực tiếp, Van Duy Thành mang đến mức giá tối ưu nhất cho cả khách lẻ và nhà thầu.

• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư của chúng tôi không chỉ bán hàng, mà còn đồng hành cùng khách hàng trong việc lựa chọn vật liệu (304 hay 316) sao cho phù hợp nhất với ngân sách và môi trường làm việc.

• Dịch vụ hậu mãi chu đáo: Chính sách bảo hành 12 tháng, hỗ trợ giao hàng nhanh toàn quốc và tư vấn bảo trì trọn đời sản phẩm.

Quý khách hàng đang tìm kiếm giải pháp tối ưu cho hệ thống đường ống của mình? Hãy để Van Duy Thành hỗ trợ bạn bằng những sản phẩm Van Bướm Inox JAKI 121W chất lượng nhất. Liên hệ ngay với chúng tôi để nhận báo giá chi tiết và những ưu đãi hấp dẫn nhất hôm nay!
