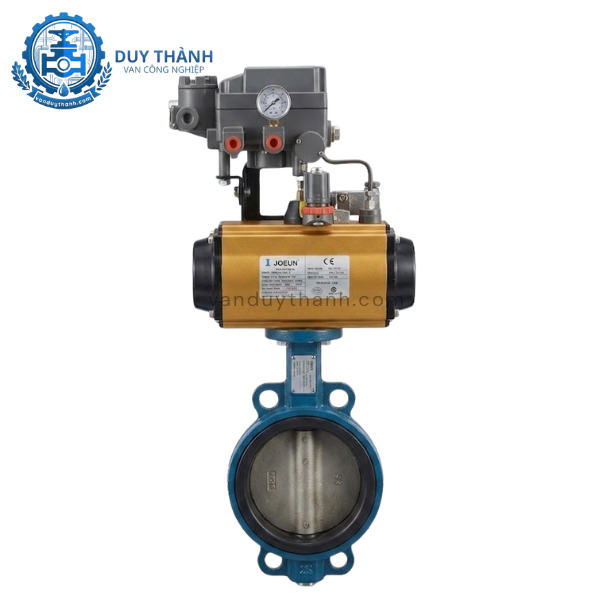

Van Bướm Hàn Quốc Khí Nén

1. Tính năng của Van Bướm Hàn Quốc Khí Nén

Van bướm Hàn Quốc điều khiển bằng khí nén được đánh giá cao nhờ sự kết hợp giữa thiết kế cơ học tinh xảo và bộ truyền động (actuator) mạnh mẽ. Dưới đây là những tính năng vượt trội:

• Tốc độ đóng mở cực nhanh: So với van điều khiển điện, van khí nén có thời gian phản hồi chỉ từ 1-2 giây, giúp xử lý tức thời các tình huống trong hệ thống.

• Chế độ vận hành linh hoạt: Tùy chọn kiểu tác động đơn (lò xo tự hồi vị - an toàn khi mất khí) hoặc tác động kép (cần khí nén cả hai chu trình đóng và mở).

• Kiểm soát lưu lượng chính xác: Với bộ điều khiển tuyến tính (Positioner), van có thể mở theo các góc mong muốn thông qua tín hiệu 4-20mA, đáp ứng các quy trình đòi hỏi lưu lượng khắt khe.

• Độ bền và độ tin cậy cao: Sản phẩm nhập khẩu từ Hàn Quốc luôn tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt, đảm bảo số lần đóng mở lên đến hàng trăm nghìn lần mà không gây rò rỉ.

2. Tác dụng của Van Bướm Hàn Quốc Khí Nén

Trong các hệ thống đường ống hiện đại, dòng van này đóng vai trò là "mắt xích" quan trọng trong sơ đồ tự động hóa:

• Tự động hóa dây chuyền: Loại bỏ việc vận hành thủ công tại những vị trí khó tiếp cận, nguy hiểm hoặc đòi hỏi tần suất đóng mở cao.

• Điều tiết môi chất: Thay vì chỉ đóng hoặc mở, van giúp điều chỉnh áp suất và lưu lượng dòng chảy một cách ổn định, tránh hiện tượng búa nước trong đường ống.

• Bảo vệ hệ thống: Ở dạng tác động đơn, van sẽ tự động đóng lại (hoặc mở ra) khi gặp sự cố mất nguồn khí nén, giúp bảo vệ các thiết bị phía sau đường ống.

3. Thông số kỹ thuật của Van Bướm Hàn Quốc Khí Nén

Dưới đây là bảng tổng hợp các thông số kỹ thuật chi tiết để quý khách hàng dễ dàng lựa chọn model phù hợp với hệ thống:

4. Cấu tạo của Van Bướm Hàn Quốc Khí Nén

Một bộ van hoàn chỉnh bao gồm hai phần chính được lắp kết nối với nhau qua trục van:

4.1. Phần thân van bướm (Butterfly Valve)

Đây là bộ phận tiếp xúc trực tiếp với môi chất, bao gồm:

• Thân van: Có dạng vòng tròn, thường bằng gang hoặc inox.

• Đĩa van (Cánh bướm): Có thể xoay 90 độ để ngăn chặn hoặc cho dòng chảy đi qua.

• Trục van: Truyền momen xoắn từ bộ truyền động xuống đĩa van.

• Gioăng làm kín (Seat): Đảm bảo độ kín khít, ngăn chặn rò rỉ khi van ở trạng thái đóng.

4.2. Bộ truyền động khí nén (Pneumatic Actuator)

Được đúc từ hợp kim nhôm nguyên khối, bên trong chứa piston, lò xo và hệ thống bánh răng. Khi khí nén đi vào, áp lực đẩy piston di chuyển, chuyển hóa chuyển động thẳng thành chuyển động quay của trục van.

4.3. Các phụ kiện đi kèm (Tùy chọn)

• Solenoid Valve: Van điện từ điều hướng dòng khí nén.

• Limit Switch Box: Bộ báo tín hiệu đóng mở về tủ điện trung tâm.

• Positioner: Bộ định vị điều khiển tuyến tính (dành cho dòng van điều tiết).

• Bộ lọc khí nén: Đảm bảo nguồn khí vào bộ đầu nén luôn sạch và khô.

5. Nguyên lý làm việc của Van Bướm Hàn Quốc Khí Nén

Quy trình vận hành của van dựa trên nguyên tắc chuyển hóa năng lượng từ khí nén sang cơ năng:

Chu trình mở: Khí nén được cấp vào cổng A của bộ truyền động, áp lực khí đẩy hai piston ra xa nhau. Thông qua hệ thống bánh răng, trục van xoay một góc 90 độ, đưa cánh bướm về vị trí song song với dòng chảy. Lúc này, van ở trạng thái mở hoàn toàn.

Chu trình đóng:

• Đối với tác động kép: Khí được cấp vào cổng B, đẩy piston về vị trí ban đầu, xoay trục van ngược lại để đóng van.

• Đối với tác động đơn: Khi ngắt nguồn khí cấp, lực đàn hồi của lò xo bên trong sẽ tự động đẩy piston về vị trí đóng (thường đóng).

6. Môi trường ứng dụng của Van Bướm Hàn Quốc Khí Nén

Nhờ sự đa dạng về vật liệu, dòng van này xuất hiện trong hầu hết các ngành công nghiệp:

• Hệ thống cấp thoát nước: Sử dụng thân gang cánh inox để tối ưu chi phí cho các nhà máy nước sạch, xử lý nước thải.

• Ngành hóa chất, thực phẩm: Ưu tiên van toàn thân inox 304/316 với gioăng Teflon (PTFE) để chống ăn mòn và đảm bảo vệ sinh an toàn thực phẩm.

• Hệ thống hơi nóng và lò hơi: Sử dụng các dòng van chịu nhiệt chuyên dụng có thể chịu tới 350°C.

• Nhà máy sản xuất giấy, dệt nhuộm: Ứng dụng trong các môi trường có độ nhớt hoặc chứa tạp chất nhờ thiết kế cánh bướm ít gây cản trở dòng chảy.

7. Hướng dẫn lắp đặt Van Bướm Hàn Quốc Khí Nén

Để đảm bảo van vận hành ổn định và kéo dài tuổi thọ, việc lắp đặt cần tuân thủ các bước kỹ thuật sau:

1. Kiểm tra trước khi lắp: Đảm bảo đường ống đã được làm sạch, không còn mạt sắt hay rác công nghiệp. Kiểm tra kích thước mặt bích phải khớp với kích thước van.

2. Vị trí lắp đặt: Nên lắp van ở trạng thái mở một phần (khoảng 10%) để tránh làm biến dạng gioăng khi siết bu lông.

3. Căn chỉnh: Đặt van vào giữa hai mặt bích, xỏ bu lông qua các lỗ định vị. Lưu ý không sử dụng thêm gioăng cao su đệm giữa mặt bích và van vì bản thân gioăng của van bướm đã đảm nhiệm chức năng này.

4. Siết bu lông: Thực hiện siết đối xứng theo hình sao để lực ép được phân bổ đều, tránh tình trạng vênh mặt bích gây rò rỉ.

5. Kết nối khí nén: Lắp đặt các đầu nối nhanh và ống dẫn khí vào bộ truyền động. Đảm bảo nguồn khí nén ổn định và đã qua bộ lọc.

6. Vận hành thử: Thực hiện đóng mở thử nghiệm vài lần để kiểm tra độ trơn tru và tín hiệu phản hồi về tủ điều khiển.

8. Van Duy Thành chuyên cung cấp Van Bướm Hàn Quốc Khí Nén

Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị đường ống và van công nghiệp, Van Duy Thành tự hào là đối tác tin cậy của hàng nghìn công trình trên toàn quốc. Chúng tôi cam kết:

• Chất lượng hàng đầu: Sản phẩm nhập khẩu trực tiếp từ các thương hiệu danh tiếng của Hàn Quốc, đầy đủ chứng chỉ CO, CQ.

• Kho hàng lớn: Luôn sẵn kho số lượng lớn các kích cỡ từ DN50 đến DN500, đáp ứng tiến độ nhanh nhất cho dự án.

• Chế độ bảo hành ưu việt: Bảo hành chính hãng 12-24 tháng, hỗ trợ đổi trả linh hoạt và xử lý sự cố nhanh chóng

- Quý khách hàng có nhu cầu báo giá hoặc tư vấn kỹ thuật về Van Bướm Hàn Quốc Khí Nén, hãy liên hệ ngay với Van Duy Thành để được phục vụ tốt nhất!
