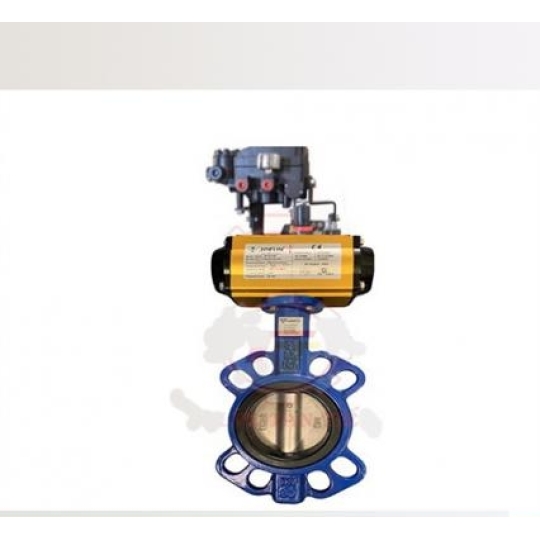

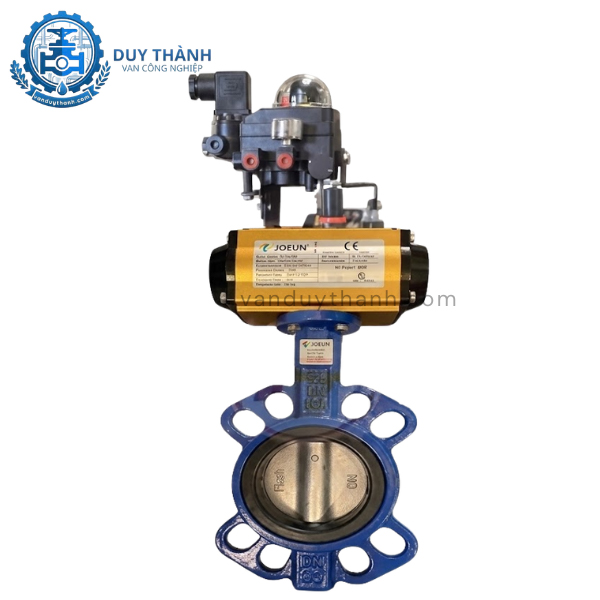

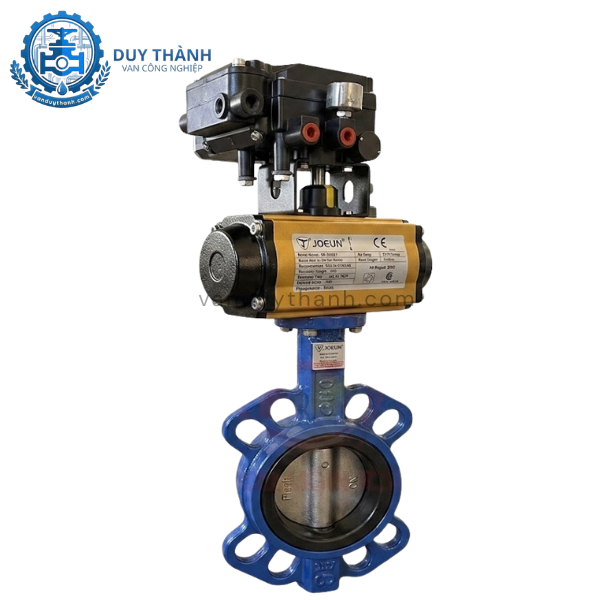

Van Bướm Gang Điều Khiển Khí Nén Tuyến Tính
Van bướm gang điều khiển khí nén tuyến tính là giải pháp điều tiết lưu lượng thông minh, cho phép kiểm soát góc mở của đĩa van chính xác theo yêu cầu thông qua tín hiệu analog 4-20mA hoặc 0-10V. Sản phẩm sở hữu thân làm từ gang dẻo phủ sơn Epoxy chống ăn mòn, kết hợp đĩa van Inox 304 (CF8) chịu lực tốt, đảm bảo độ bền trong môi trường công nghiệp. Với dải kích cỡ từ DN50 đến DN600 và áp suất làm việc lên tới PN16, thiết bị này đáp ứng linh hoạt cho mọi hệ thống đường ống quy mô lớn. Bộ truyền động khí nén kết hợp cùng bộ định vị Positioner giúp van phản hồi nhanh chóng, hoạt động ổn định ở nhiệt độ lên đến 150°C. Đây là lựa chọn hàng đầu cho các hệ thống tự động hóa yêu cầu sự tỉ mỉ trong việc pha trộn hoặc duy trì lưu lượng chất lỏng và khí nén.
Van bướm gang điều khiển khí nén tuyến tính không chỉ đơn thuần là một thiết bị đóng ngắt, mà là một hệ thống điều tiết thông minh được tích hợp các công nghệ điều khiển hiện đại.
Khả năng điều tiết chính xác: Khác với dòng ON/OFF chỉ có hai trạng thái, dòng tuyến tính cho phép đĩa van dừng ở bất kỳ góc mở nào từ 0° đến 90°. Điều này giúp kiểm soát lưu lượng lưu chất đi qua đường ống một cách tinh vi nhất.
Phản hồi tín hiệu linh hoạt: Thiết bị sử dụng bộ định vị (Positioner) để tiếp nhận tín hiệu analog (phổ biến nhất là 4-20mA). Mỗi mức cường độ dòng điện sẽ tương ứng với một vị trí góc mở cụ thể của cánh van.
Độ bền cơ học cao: Thân van bằng gang dẻo được đúc áp lực cao, bên ngoài phủ lớp sơn Epoxy bảo vệ, giúp thiết bị chống lại các tác động từ môi trường bên ngoài như độ ẩm và oxy hóa.
Vận hành ổn định: Bộ truyền động khí nén được thiết kế để tạo ra momen xoắn lớn, giúp đĩa van di chuyển mượt mà ngay cả khi áp suất dòng chảy trong ống đang ở mức cao.
Trong các hệ thống sản xuất và xử lý công nghiệp, dòng van này đóng vai trò là "trái tim" của quy trình điều phối.
Tác dụng lớn nhất của van là giữ cho các thông số kỹ thuật của hệ thống luôn nằm trong ngưỡng cho phép. Khi áp suất hạ thấp hoặc tăng cao đột ngột, bộ điều khiển sẽ ra lệnh cho van thay đổi góc mở để bù đắp hoặc giảm tải, đảm bảo an toàn cho các thiết bị phía sau.
Trong ngành sản xuất hóa chất hoặc nước giải khát, việc pha trộn các thành phần theo tỷ lệ chính xác là cực kỳ quan trọng. Van tuyến tính giúp kiểm soát lưu lượng đầu vào của từng thành phần một cách tỉ mỉ, giúp chất lượng sản phẩm đầu ra luôn đồng nhất.
Bằng cách chỉ cho phép một lượng lưu chất vừa đủ đi qua thay vì mở hoàn toàn, hệ thống bơm sẽ hoạt động hiệu quả hơn, giảm thiểu lãng phí tài nguyên và năng lượng điện tiêu thụ cho máy bơm.
| Đặc tính kỹ thuật | Chi tiết thông số |
| Kích thước (Size) | DN50, DN65, DN80, DN100, DN125, DN150... đến DN600 |
| Vật liệu thân van | Gang dẻo, gang xám (Sơn phủ Epoxy bảo vệ) |
| Vật liệu cánh van (Đĩa) | Inox 304 (CF8) hoặc thép bọc nhựa chuyên dụng |
| Dạng điều khiển | Tuyến tính (Modulating control) |
| Tín hiệu điều khiển | 4 - 20mA / 0 - 10V |
| Áp lực làm việc | PN10, PN16 (Tương đương 10 - 16kg/cm²) |
| Nhiệt độ làm việc | Max 150°C |
| Áp lực khí nén điều khiển | 3 bar – 8 bar |
| Kiểu kết nối | Wafer (Kẹp bích) hoặc Lắp mặt bích tiêu chuẩn |
| Tiêu chuẩn mặt bích | JIS, ANSI, DIN, BS |
| Xuất xứ | Hàn Quốc, Đài Loan, Trung Quốc |
Một bộ van hoàn chỉnh được cấu thành từ 3 khối thành phần chính hoạt động phối hợp chặt chẽ:
Đây là bộ phận trực tiếp tiếp xúc với dòng lưu chất.
Thân gang: Đảm bảo độ cứng cáp và khả năng chịu lực từ hệ thống đường ống.
Đĩa van (Cánh van): Làm từ Inox 304, có hình dạng tròn dẹt, có khả năng xoay 90 độ để ngăn chặn hoặc điều tiết dòng chảy.
Gioăng làm kín: Thường là cao su EPDM hoặc PTFE để đảm bảo độ kín khi van ở trạng thái 0% (đóng hoàn toàn).
Được chế tạo từ hợp kim nhôm, bộ phận này chuyển đổi áp lực khí nén thành cơ năng quay để vận hành trục van. Nó bao gồm hệ thống piston, bánh răng và lò xo (nếu là loại tác động đơn).
Đây là thiết bị tạo nên sự khác biệt cho dòng van tuyến tính. Nó nhận tín hiệu từ tủ điện điều khiển trung tâm, sau đó tính toán lượng khí nén cần cấp vào bộ truyền động để đẩy đĩa van đến đúng góc mở yêu cầu. Nó cũng có nhiệm vụ phản hồi vị trí thực tế của van về trung tâm để kiểm soát.
Nguyên lý hoạt động của thiết bị dựa trên cơ chế phản hồi vòng lặp kín:
Tiếp nhận tín hiệu: Tủ điều khiển PLC gửi tín hiệu điện (ví dụ 12mA tương ứng mở 50%) đến bộ định vị Positioner gắn trên đầu van.
Cấp khí điều khiển: Positioner so sánh tín hiệu nhận được với vị trí thực tế của trục van. Nếu chưa khớp, nó sẽ điều phối áp suất khí nén cấp vào bộ truyền động.
Vận hành piston: Áp lực khí nén đẩy piston di chuyển, làm xoay trục van và đĩa van inox 304.
Phản hồi vị trí: Khi đĩa van đạt đến góc mở 45 độ (tương ứng 50%), bộ định vị sẽ ngừng thay đổi áp lực khí và giữ nguyên vị trí đó. Toàn bộ quá trình này diễn ra liên tục để đảm bảo van luôn phản ứng chính xác với mọi thay đổi nhỏ nhất từ tín hiệu điều khiển.
Nhờ cấu tạo bền bỉ từ gang và inox, loại van này được ứng dụng rộng rãi trong nhiều lĩnh vực:
Hệ thống xử lý nước và cấp thoát nước: Điều tiết lưu lượng nước sạch, nước thải trong các nhà máy xử lý tập trung.
Ngành giấy và bột giấy: Kiểm soát dòng bùn giấy và hóa chất trong quy trình sản xuất.
Hệ thống HVAC: Điều tiết lưu lượng nước lạnh hoặc nước nóng trong các tòa nhà, trung tâm thương mại để kiểm soát nhiệt độ phòng.
Ngành năng lượng: Sử dụng trong các tháp giải nhiệt, hệ thống làm mát máy móc công nghiệp.
Nhà máy xi măng, khai khoáng: Điều khiển dòng khí nén hoặc các dòng lưu chất có nhiệt độ lên đến 150°C.
Để van hoạt động bền bỉ và chính xác, quy trình lắp đặt cần tuân thủ các bước sau:
Kiểm tra hướng dòng chảy: Mặc dù van bướm có thể lắp theo cả hai chiều, nhưng nên ưu tiên chiều thuận để giảm áp lực lên trục van.
Vị trí lắp đặt: Nên lắp van ở vị trí khô ráo, tránh rung lắc mạnh. Khoảng cách lắp đặt giữa van và các co, cút nên gấp ít nhất 3-5 lần đường kính ống để dòng chảy ổn định.
Căn chỉnh mặt bích: Khi lắp kiểu Wafer, cần đảm bảo đĩa van không chạm vào mặt bích đường ống khi xoay. Siết bu lông đối xứng để lực ép lên gioăng được đều.
Kết nối khí nén và điện: Sử dụng dây dẫn khí sạch (đã qua lọc tách nước). Kết nối đúng cực âm/dương cho tín hiệu 4-20mA để tránh làm hỏng bộ định vị.
Hiệu chuẩn (Calibration): Sau khi lắp xong, cần thực hiện bước "Auto-Cal" trên bộ định vị để van nhận diện điểm đóng/mở hoàn toàn một cách chính xác nhất.
Trong thị trường thiết bị công nghiệp đầy cạnh tranh, Van Duy Thành tự hào là đối tác chiến lược của nhiều doanh nghiệp nhờ sự uy tín và chất lượng sản phẩm vượt trội. Chúng tôi hiểu rằng mỗi hệ thống tự động hóa đều yêu cầu sự khắt khe về thông số kỹ thuật, do đó mỗi sản phẩm van bướm gang điều khiển khí nén tuyến tính tại Van Duy Thành đều được kiểm tra nghiêm ngặt trước khi bàn giao.
Hàng hóa chính hãng: Toàn bộ sản phẩm nhập khẩu từ Hàn Quốc, Đài Loan, Trung Quốc đều có đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc xuất xứ rõ ràng.
Kho hàng sẵn có: Chúng tôi duy trì số lượng lớn các kích cỡ từ DN50 đến DN600, sẵn sàng đáp ứng ngay cả các đơn hàng dự án cần tiến độ gấp.
Giá thành tối ưu: Với lợi thế là đơn vị nhập khẩu trực tiếp, Van Duy Thành cam kết mang đến mức giá cạnh tranh nhất thị trường đi kèm chế độ bảo hành dài hạn.
Liên hệ ngay với Van Duy Thành để nhận tư vấn giải pháp và báo giá chi tiết cho dòng van điều khiển tuyến tính – nâng tầm hiệu suất cho hệ thống của bạn.
