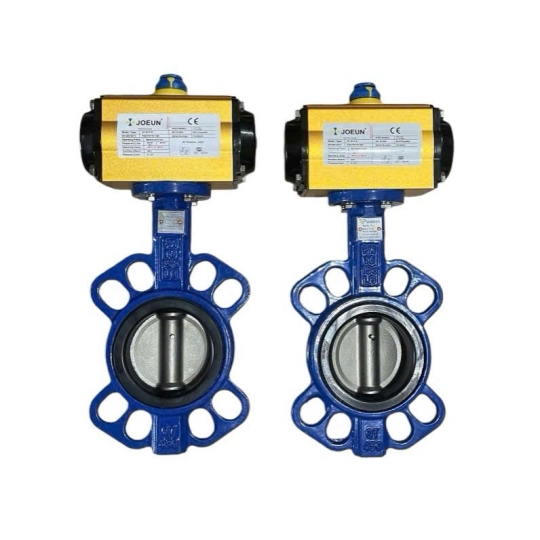

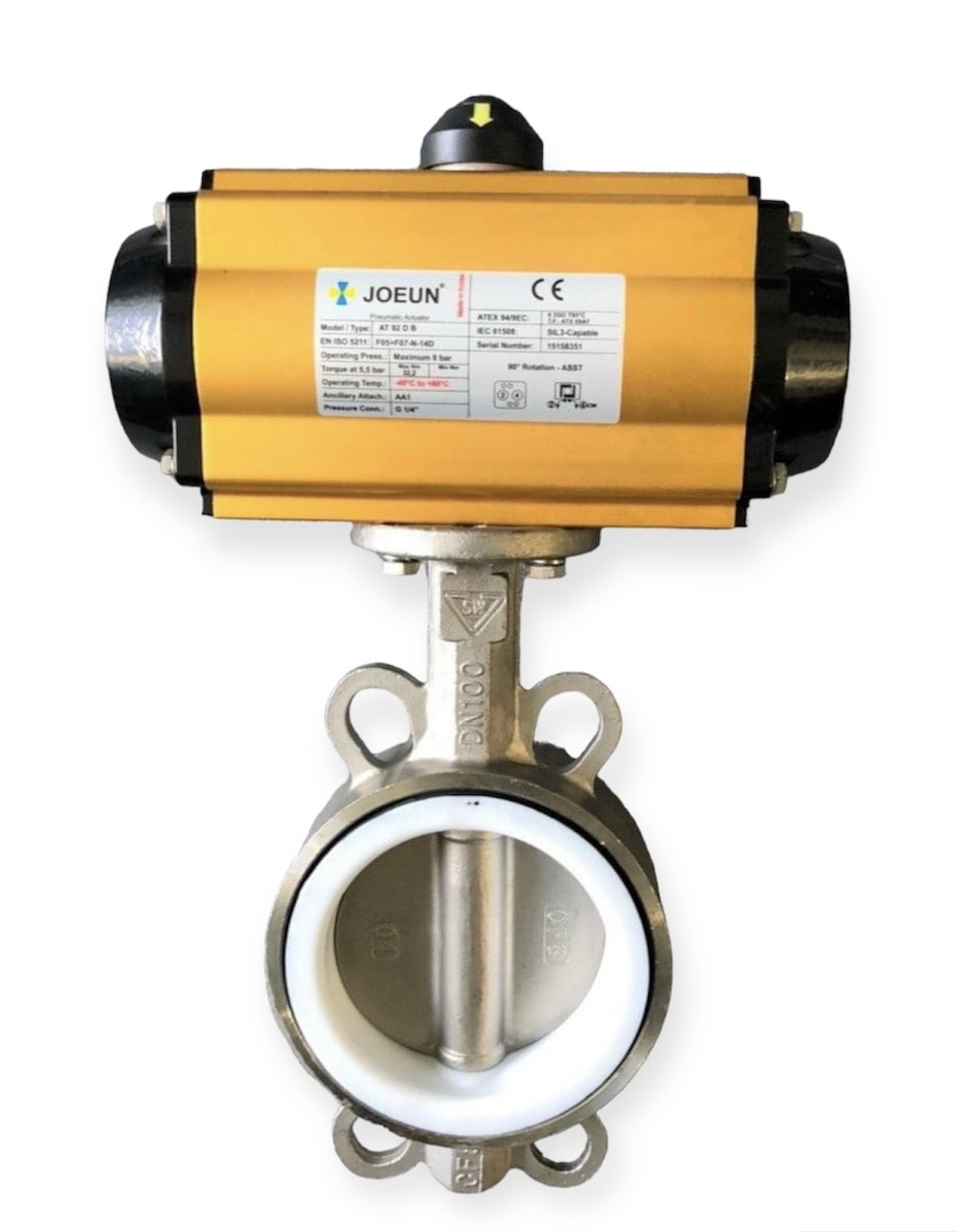

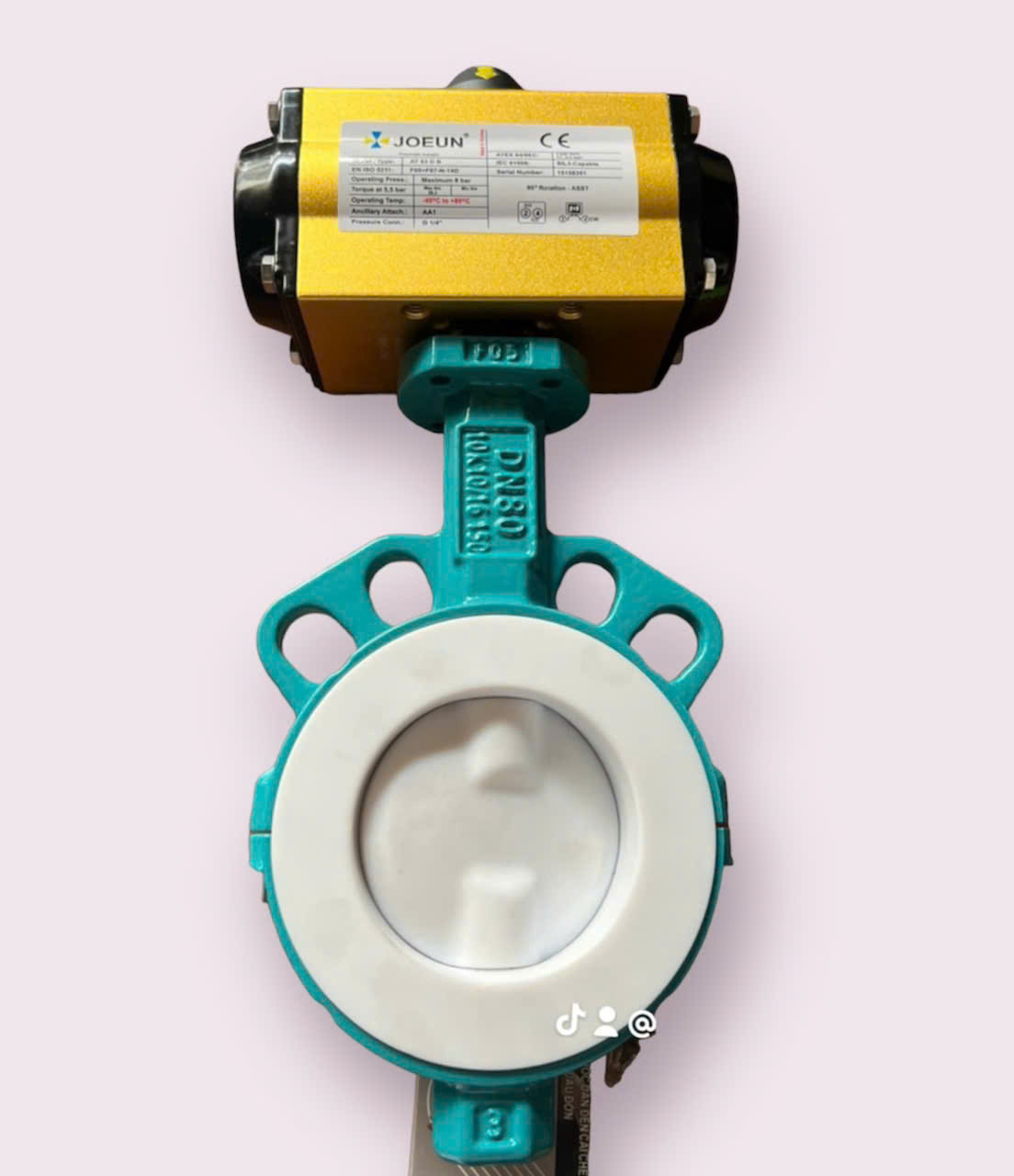

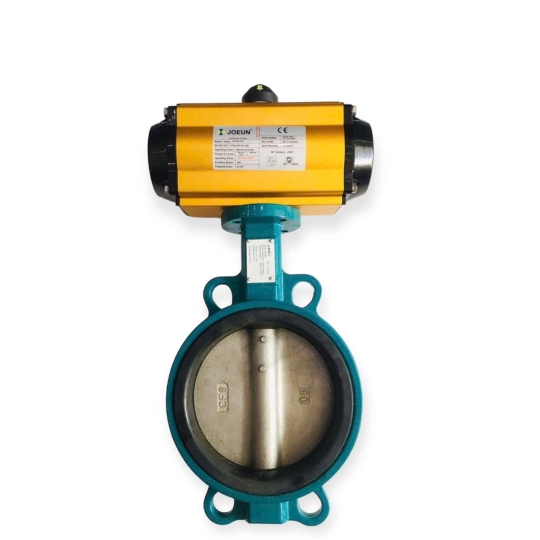

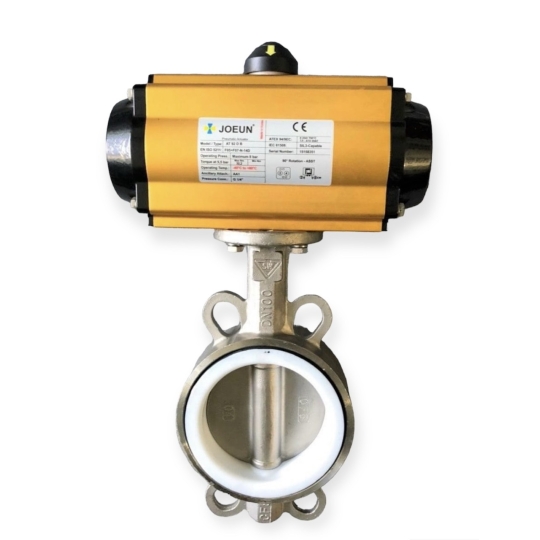

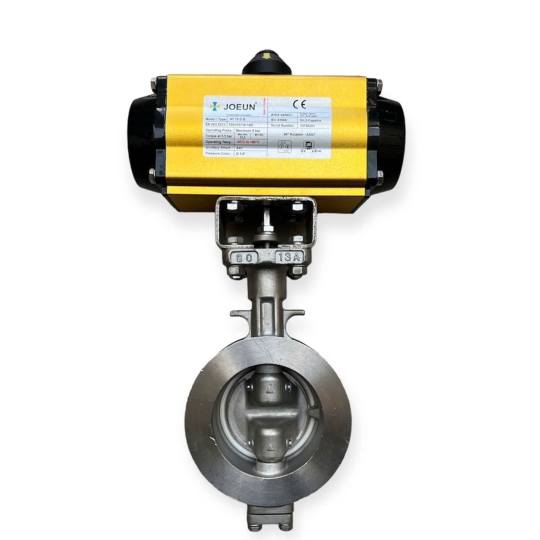

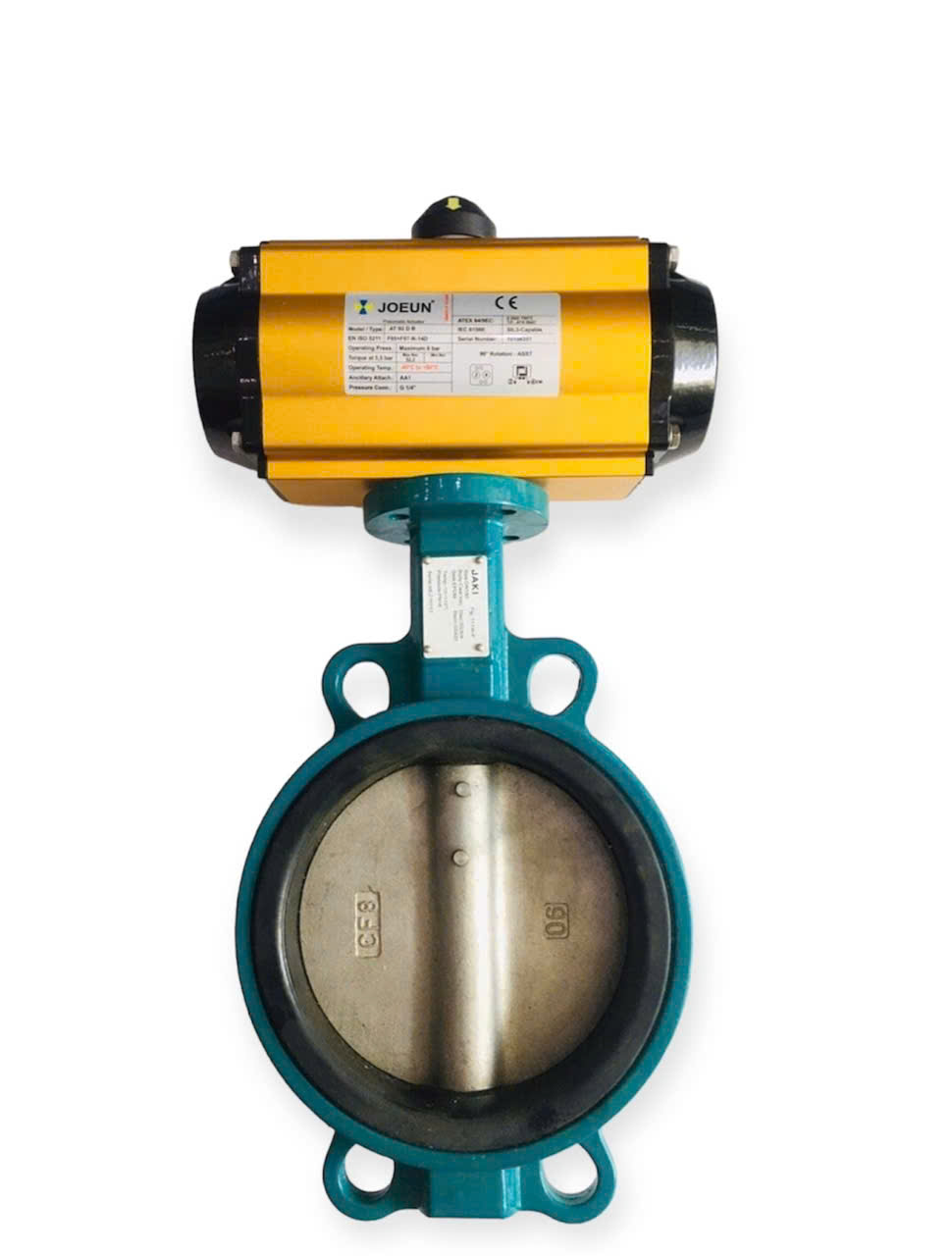

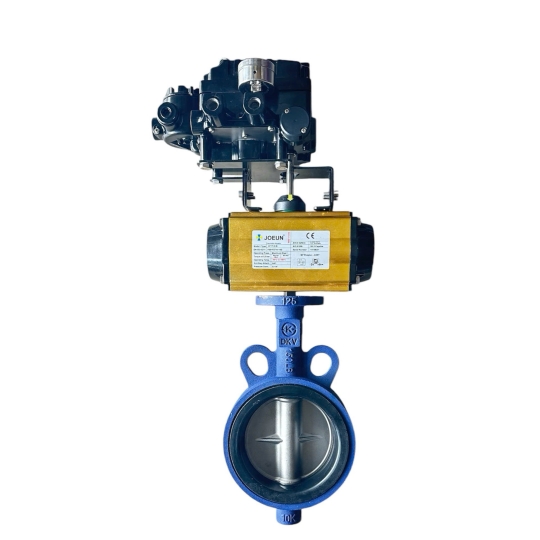

Van Bướm Gang Khí Nén Joeun At90db

1. Tính năng của Van Bướm Gang Khí Nén Joeun At90db

Van bướm gang khí nén Joeun AT90DB là dòng van công nghiệp cao cấp được tích hợp bộ truyền động khí nén và bộ định vị tuyến tính (Positioner), mang lại khả năng vận hành vượt trội:

• Điều tiết lưu lượng chính xác: Với tín hiệu đầu vào 0 – 10V hoặc 4 – 20mA, van cho phép đóng mở theo các góc linh hoạt từ 0 độ đến 90 độ thay vì chỉ đóng/mở hoàn toàn, giúp kiểm soát lưu lượng chất lưu một cách tối ưu.

• Phản hồi tín hiệu thời gian thực: Nhờ có cổng tín hiệu ra (Output) 0 – 10V hoặc 4 – 20mA (Option) phát tín hiệu về tủ điều khiển trung tâm (PLC), người vận hành dễ dàng giám sát trạng thái góc mở thực tế của van.

• Khả năng chống nước và bụi vượt trội: Bộ điều khiển khí nén đạt tiêu chuẩn bảo vệ IP67, cho phép hệ thống vận hành an toàn trong các môi trường ẩm ướt, ngoài trời hoặc có nhiều bụi bẩn.

• Độ nhạy và độ chính xác cao: Độ tuyến tính và độ trễ chỉ trong khoảng ± 1% F.S kết hợp cùng độ nhạy cực cao ± 0,2% F.S giúp van đáp ứng tức thời và chuẩn xác các lệnh điều khiển từ hệ thống tự động hóa.

2. Tác dụng của Van Bướm Gang Khí Nén Joeun At90db

Sản phẩm đóng vai trò cốt lõi trong các hệ thống đường ống tự động hóa công nghiệp hiện đại nhờ các tác dụng thực tiễn sau:

• Đóng cắt dòng chảy nhanh chóng: Cơ chế truyền động bằng áp lực khí nén giúp tốc độ đóng mở của van diễn ra rất nhanh (chỉ từ 1 - 2 giây), giảm thiểu rủi ro quá áp hoặc thất thoát lưu chất.

• Tự động hóa dây chuyền sản xuất: Thay thế hoàn toàn phương pháp vận hành thủ công bằng tay gạt hay tay quay, giảm chi phí nhân công và hạn chế sai sót do con người.

• Bảo vệ và ổn định áp suất hệ thống: Bằng cách điều tiết lưu lượng mịn, van giúp ngăn chặn hiện tượng búa nước (water hammer) – nguyên nhân hàng đầu gây vỡ hoặc rò rỉ đường ống.

3. Thông số kỹ thuật của Van Bướm Gang Khí Nén Joeun At90db

4. Cấu tạo của Van Bướm Gang Khí Nén Joeun At90db

Thiết bị được cấu thành từ hai bộ phận chính được lắp ráp đồng bộ:

4.1. Phần van bướm cơ học

• Thân van: Thường làm từ gang cầu hoặc gang xám, phủ lớp sơn Epoxy chống ăn mòn. Có thiết kế dạng Wafer hoặc Lug để dễ dàng kẹp giữa hai mặt bích đường ống.

• Đĩa van (cánh van): Có dạng hình tròn dẹt, làm từ inox (304 hoặc 316), gang hoặc nhựa tùy môi trường, xoay góc từ 0 ~ 180 độ C trong phạm vi gioăng làm kín để đóng mở dòng chảy.

• Trục van: Chế tạo từ thép không gỉ cường độ cao, truyền lực mô-men xoắn từ bộ truyền động khí nén xuống đĩa van.

• Gioăng làm kín: Chất liệu EPDM hoặc PTFE giúp van kín khít hoàn toàn, cách ly dòng chảy khỏi sự rò rỉ.

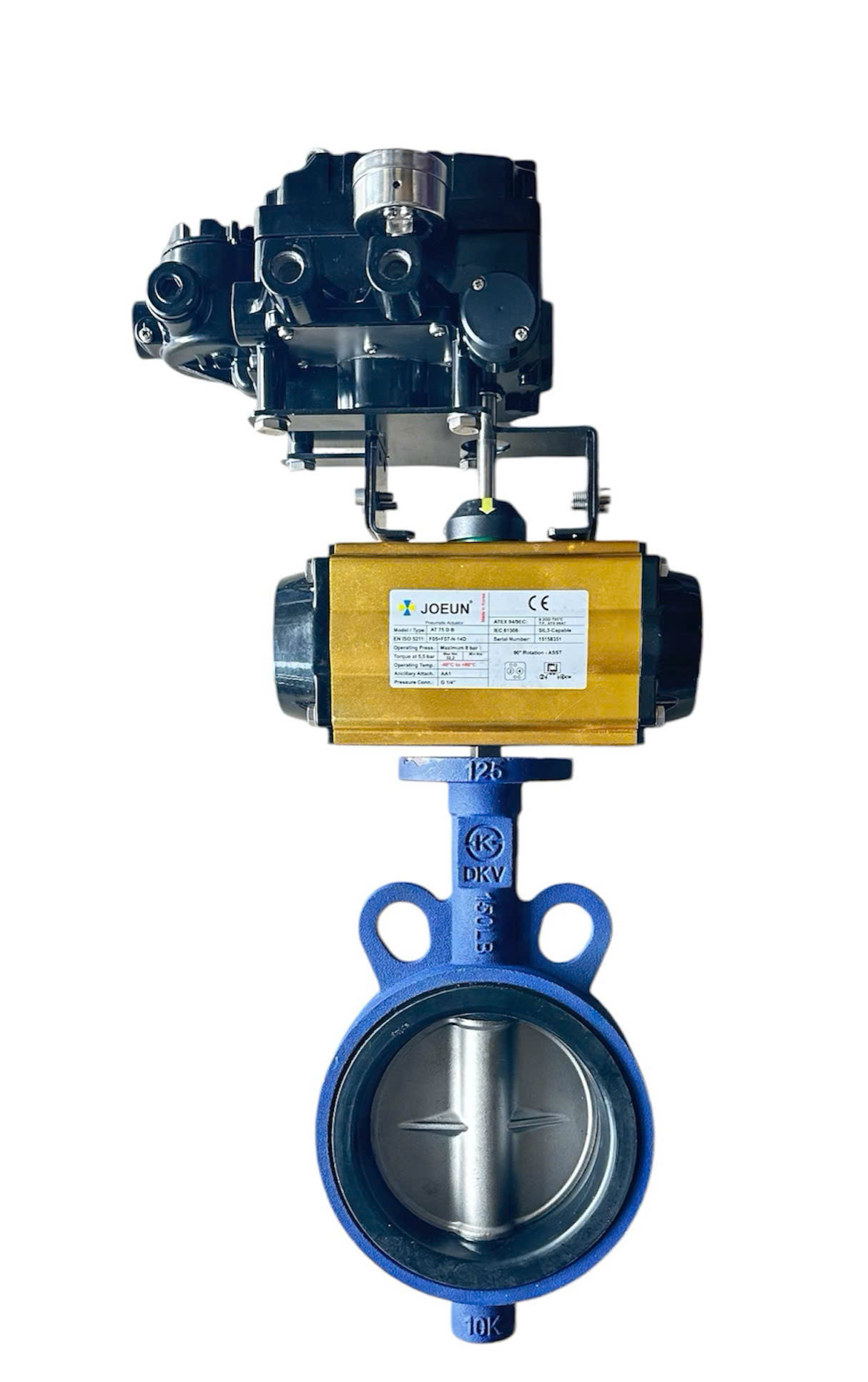

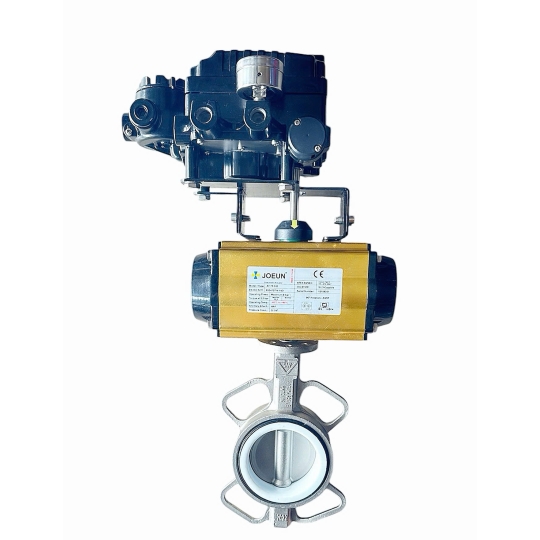

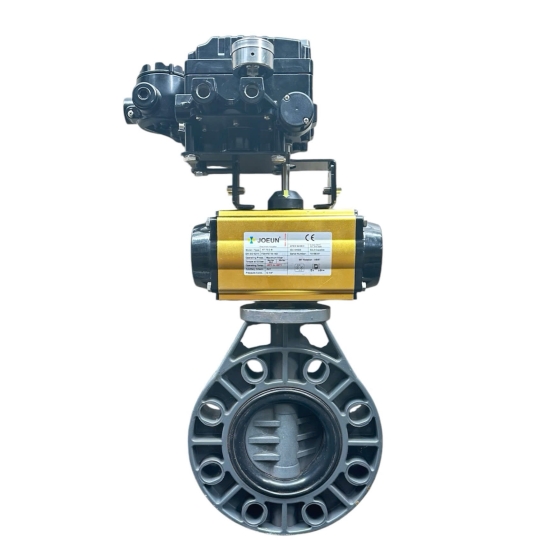

4.2. Phần bộ điều khiển khí nén và bộ định vị (Positioner)

• Xy lanh khí nén (Actuator): Vỏ bằng hợp kim nhôm, bên trong chứa piston, hệ lò xo và bánh răng truyền động chuyển hóa áp lực khí nén thành chuyển động quay trục van.

• Bộ định vị tuyến tính (Smart Positioner): Nhận tín hiệu điều khiển điện để cân bằng áp suất khí nén cấp vào xy lanh, định vị chính xác vị trí hành trình của van.

5. Nguyên lí làm việc của Van Bướm Gang Khí Nén Joeun At90db

Nguyên lý hoạt động của thiết bị dựa trên sự phối hợp giữa áp lực khí nén và tín hiệu điện điều khiển thông minh:

1. Khi có lệnh điều khiển từ tủ PLC (ví dụ: yêu cầu mở van ở mức 50%), một tín hiệu điện tương ứng 12mA (trong dải 4 – 20mA) sẽ được gửi đến bộ định vị tuyến tính.

2. Bộ định vị tuyến tính sẽ tự động tính toán và mở đường cấp khí nén với áp lực thích hợp (trong khoảng 1 ~ 8 kgf/cm2) đi vào buồng chứa của bộ truyền động.

3. Áp lực khí nén đẩy piston dịch chuyển, thông qua hệ bánh răng làm xoay trục van và đĩa van một góc chính xác là 45 độ (tương đương 50% hành trình).

4. Khi muốn thay đổi trạng thái, bộ định vị sẽ tự động xả bớt khí nén hoặc nạp thêm khí để duy trì trạng thái cân bằng lực, đảm bảo đĩa van đứng yên tại vị trí mong muốn mà không bị xê dịch.

6. Môi trường ứng dụng của Van Bướm Gang Khí Nén Joeun At90db

Nhờ sự đa dạng trong chất liệu cấu tạo (gang, inox, nhựa) và gioăng cao cấp, van được ứng dụng rộng rãi trong nhiều hệ thống:

• Hệ thống cấp thoát nước công nghiệp: Nhà máy xử lý nước sạch, hệ thống xử lý nước thải công nghiệp và dân dụng.

• Năng lượng và nhiệt lạnh: Hệ thống lò hơi, phòng nồi hơi, hệ thống điều hòa không khí HVAC sử dụng nước nóng hoặc hơi nước có dải nhiệt độ dao động trong khoảng 0 ~ 180 độ C.

• Công nghiệp hóa chất: Vận chuyển dung dịch kiềm, axit loãng, các loại dung môi hóa chất nhờ đĩa van inox và gioăng PTFE cao cấp chống ăn mòn.

• Sản xuất thực phẩm và nước giải khát: Các dây chuyền chế biến tự động yêu cầu cao về vệ sinh an toàn và điều tiết lưu lượng chính xác.

7. Hướng dẫn lắp đặt của Van Bướm Gang Khí Nén Joeun At90db

Để van hoạt động bền bỉ và không gặp sự cố, quy trình lắp đặt cần tuân thủ các bước kỹ thuật sau:

• Bước 1: Chuẩn bị đường ống: Vệ sinh sạch sẽ lòng ống, loại bỏ hoàn toàn xỉ hàn, cát bụi bẩn bên trong. Đảm bảo khoảng cách giữa hai mặt bích vừa vặn với chiều dày của van.

• Bước 2: Định vị van: Mở hé cánh van khoảng 10% để tránh làm biến dạng hoặc kẹt gioăng làm kín khi siết bích. Đặt van cân đối vào giữa hai mặt bích.

• Bước 3: Siết bu-lông: Xỏ các bu-lông qua lỗ bích và siết đều tay theo hình đối xứng (hình ngôi sao) để lực ép lên gioăng cao su được đồng đều, tránh rò rỉ.

• Bước 4: Kết nối hệ thống điều khiển: Kết nối nguồn khí nén vào chân kết nối khí nén NPT 1/4″ thông qua bộ lọc khí nén. Đấu nối dây tín hiệu điện 0 – 10V hoặc 4 – 20mA vào bộ định vị theo đúng sơ đồ mạch điện.

8. Những lỗi thường gặp và cách khắc phục của Van Bướm Gang Khí Nén Joeun At90db

Trong quá trình vận hành lâu ngày, hệ thống có thể gặp một số lỗi cơ bản sau:

• Van đóng không kín, bị rò rỉ lưu chất:

  • Nguyên nhân: Có dị vật (rác, xỉ hàn) kẹt ở đĩa van hoặc gioăng làm kín bị rách, mòn.

  • Cách khắc phục: Tháo van ra kiểm tra, vệ sinh lòng van hoặc thay thế gioăng mới.

• Van không hoạt động hoặc phản hồi chậm:

  • Nguyên nhân: Áp lực khí nén cấp vào không đủ (dưới 1 kgf/cm2), hoặc nguồn tín hiệu bị ngắt, chập dây.

  • Cách khắc phục: Kiểm tra lại máy nén khí, tăng áp suất lên mức tiêu chuẩn; dùng đồng hồ đo vạn năng để kiểm tra thông mạch dòng tín hiệu.

• Bộ điều khiển khí nén bị rò rỉ hơi khí ra ngoài:

  • Nguyên nhân: Gioăng cao su (O-ring) bên trong xi lanh bị chai cứng hoặc rách.

  • Cách khắc phục: Thay thế bộ O-ring đệm kín của bộ khí nén.
