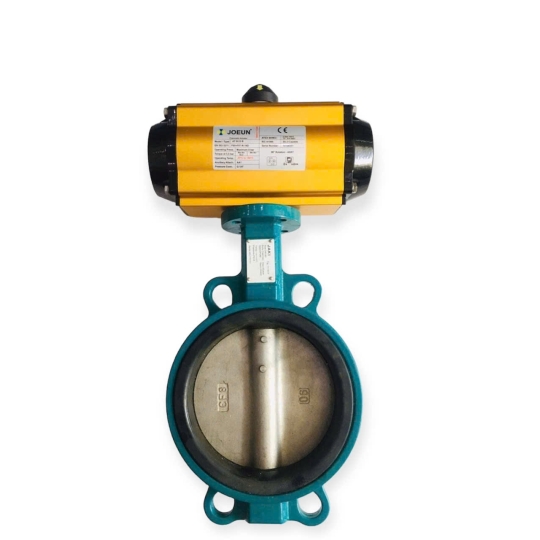

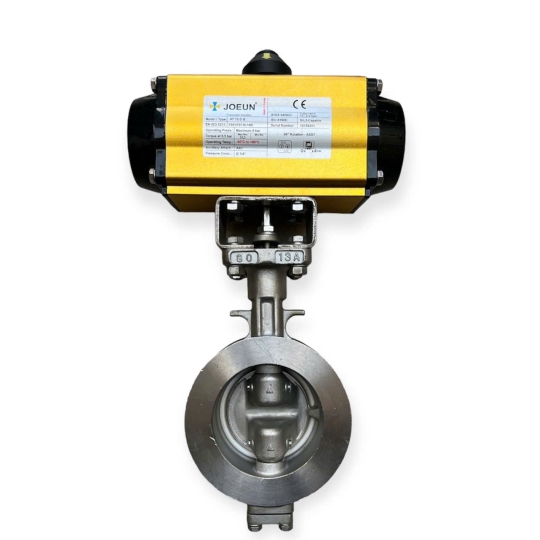

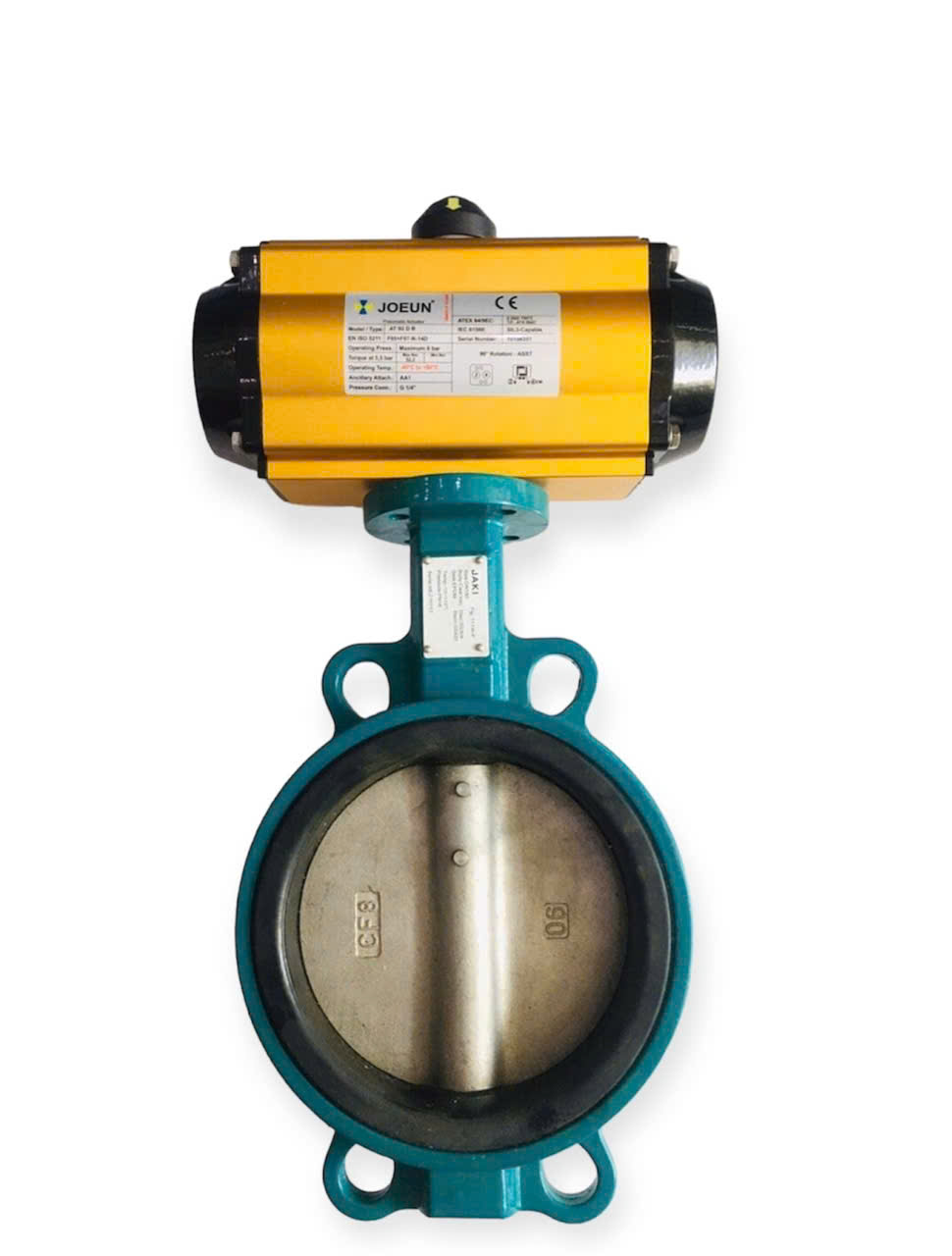

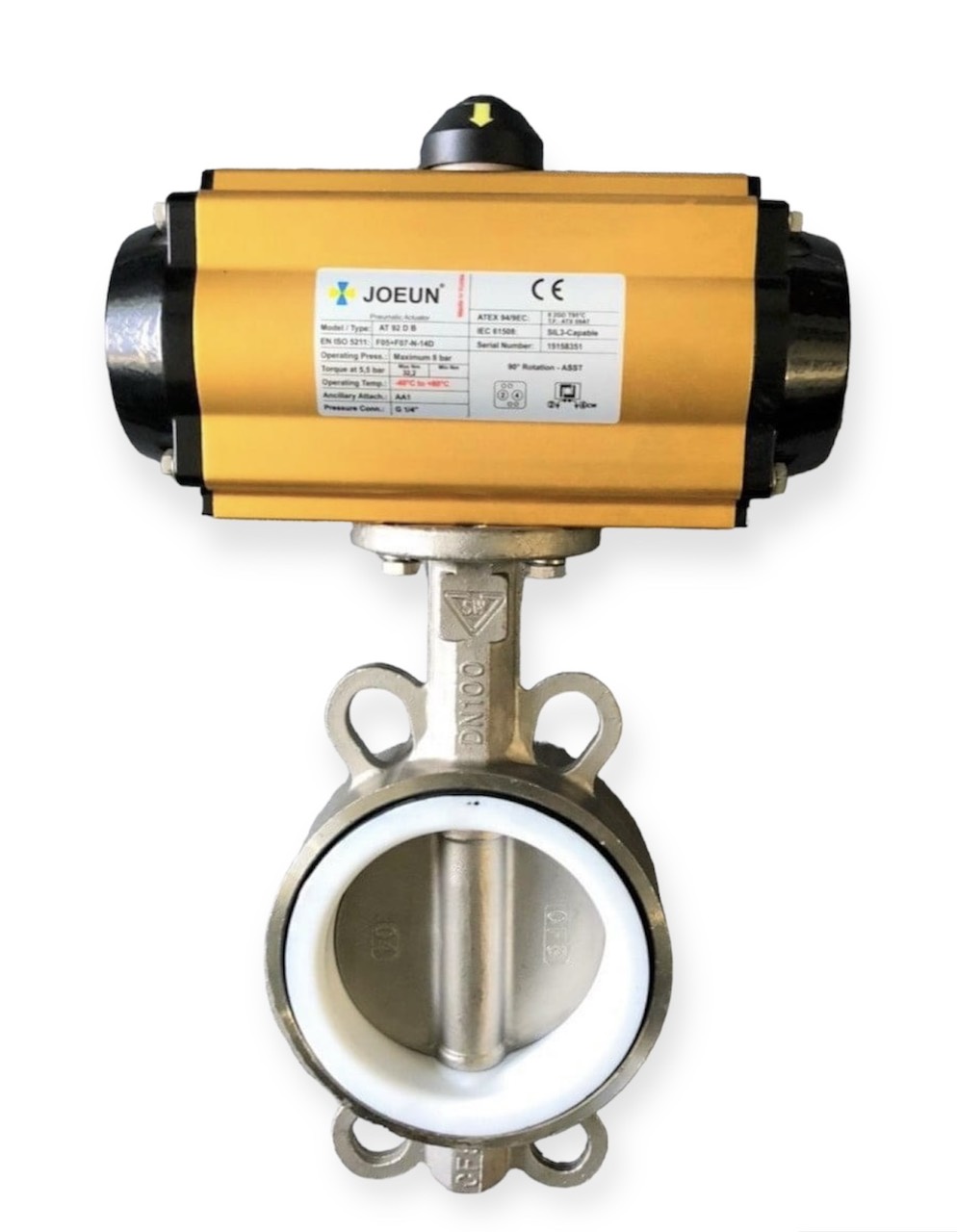

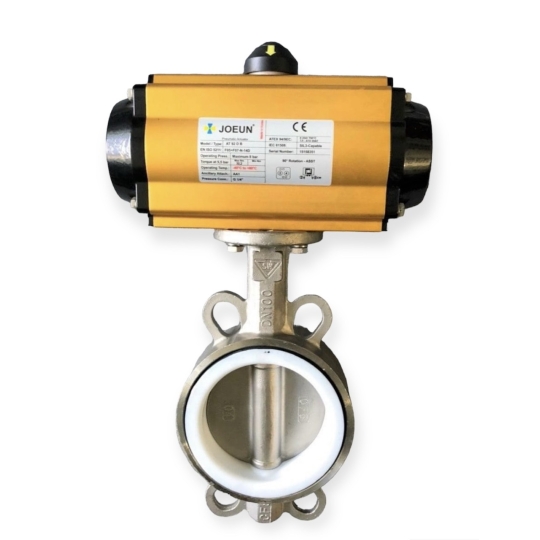

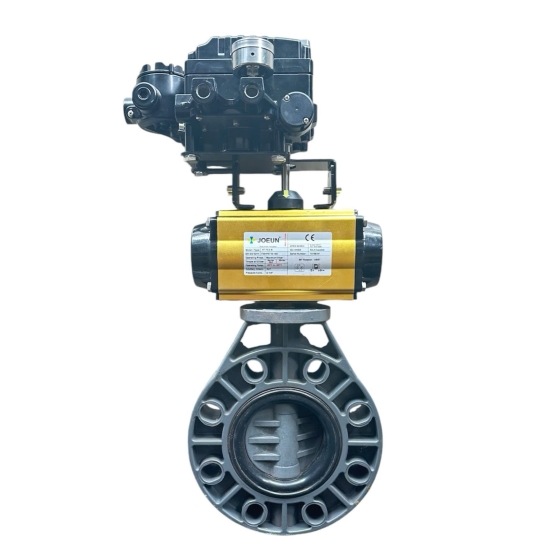

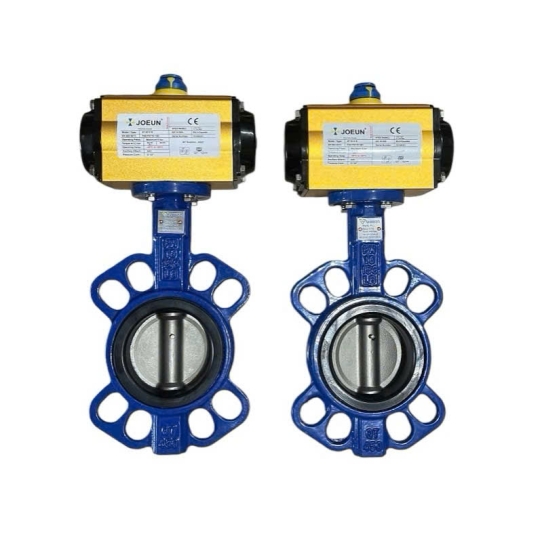

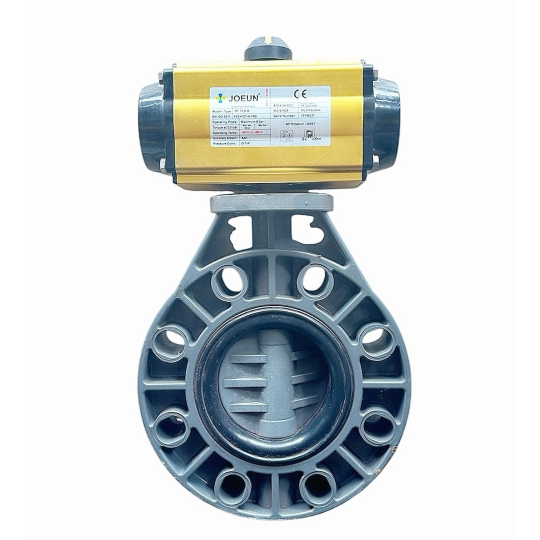

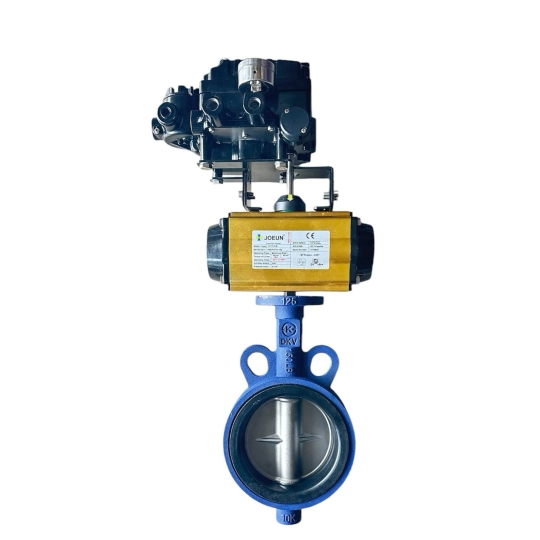

Van Bướm Gang Khí Nén Joeun At125db

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát chính xác lưu lượng chất lưu là yếu tố sống còn quyết định đến hiệu suất và an toàn vận hành. Van Bướm Gang Khí Nén Joeun At125db chính là giải pháp công nghệ đỉnh cao đáp ứng hoàn hảo các tiêu chuẩn khắt khe đó. Được sản xuất bởi thương hiệu van danh tiếng Joeun Hàn Quốc, dòng van này kết hợp giữa thân van bướm cơ học bền bỉ và bộ truyền động khí nén tuyến tính thông minh, mang lại khả năng vận hành linh hoạt và độ tin cậy vượt trội.

1. Tính năng của Van Bướm Gang Khí Nén Joeun At125db

Van bướm khí nén Joeun AT125DB sở hữu nhiều tính năng công nghệ vượt trội, biến nó thành lựa chọn hàng đầu cho các kỹ sư hệ thống:

• Điều khiển tuyến tính thông minh (Positioner Control): Thay vì chỉ đóng hoặc mở hoàn toàn (On/Off), van có khả năng tiết lưu, điều tiết dòng chảy theo các góc mở mong muốn từ 0° đến 90°.

• Phản hồi tín hiệu linh hoạt: Thiết bị tiếp nhận tín hiệu điều khiển chuẩn công nghiệp đầu vào (Input) 0 – 10V hoặc 4 – 20mA, đồng thời cung cấp tùy chọn tín hiệu đầu ra (Output) để phản hồi trạng thái góc mở thực tế về tủ PLC trung tâm.

• Độ chính xác cực cao: Hệ thống có độ tuyến tính và độ trễ đạt mức lý tưởng ± 1% F.S, kết hợp cùng độ nhạy lên tới ± 0,2% F.S giúp van phản ứng gần như ngay lập tức với sự thay đổi của tín hiệu điều khiển.

• Tiết kiệm năng lượng và hiệu suất khí nén tối ưu: Mức tiêu thụ khí nén cực thấp chỉ 3LPM trong khi lưu lượng dòng khí đạt 80LPM, giúp hệ thống vận hành mượt mà, giảm tải cho máy nén khí trung tâm.

• Kháng nước, kháng bụi chuẩn IP67: Bộ điều khiển vỏ nhôm được thiết kế kín khít hoàn hảo, chống lại các tác động thời tiết, bụi bẩn và tia nước áp lực từ mọi hướng, đảm bảo tuổi thọ cao khi lắp đặt ngoài trời hoặc trong môi trường ẩm ướt.

2. Tác dụng của Van Bướm Gang Khí Nén Joeun At125db

Hệ thống van đóng vai trò quyết định trong việc tối ưu hóa hiệu suất dòng chảy của lưu chất:

• Điều tiết và định lượng lưu lượng chất lưu: Nhờ bộ định vị tuyến tính, van điều chỉnh chính xác lưu lượng nước, khí, hơi đi qua đường ống theo yêu cầu cụ thể của từng công đoạn sản xuất.

• Đóng mở nhanh và giảm thiểu tổn thất áp suất: Cơ chế xoay của cánh bướm giúp quá trình đóng mở diễn ra nhanh chóng (chỉ từ 1 - 2 giây), dòng chảy đi thẳng giúp giảm thiểu tối đa hiện tượng sụt áp trên đường ống.

• Tự động hóa hoàn toàn quy trình: Thay thế hoàn toàn sức người, kết nối trực tiếp với phòng điều khiển trung tâm để vận hành đồng bộ, chính xác và an toàn tuyệt đối, đặc biệt ở các vị trí nguy hiểm, độc hại.

3. Thông số kỹ thuật của Van Bướm Gang Khí Nén Joeun At125db

Để quý khách hàng dễ dàng tính toán cho việc thiết kế hệ thống, dưới đây là bảng thông số kỹ thuật chi tiết của thiết bị:

• Kích thước van tiêu chuẩn: 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 400A, 500A,… (tương đương từ DN50 đến DN500 và lớn hơn).

• Chất liệu thân van: Gang, nhựa, inox (tùy chọn theo môi trường).

• Gioăng làm kín (Seat): EPDM, PTFE.

• Trục van (Stem): Thép không gỉ (Inox 304, Inox 316).

• Cánh van (Disc): Gang, inox, nhựa.

• Kích thước bộ điều khiển khí nén: GK052, GK063, GK075, GK083, GK092, GK105,….

• Chất liệu bộ điều khiển: Hợp kim nhôm nguyên khối sơn phủ epoxy.

• Chất liệu bộ tuyến tính: Thép không gỉ cao cấp.

• Điện áp sử dụng: 24V DC hoặc 220V AC.

• Tín hiệu điều khiển (In/Out): 0 – 10V hoặc 4 – 20mA.

• Trở kháng thiết bị: 250 ± 15 Ω.

• Áp lực khí nén định mức: 1 ~ 8 kgf/cm2.

• Chân kết nối đường khí: NPT 1/4″.

• Chân kết nối đồng hồ áp: NPT 1/8″.

• Tiêu chuẩn bảo vệ: IP67.

• Độ sai số kỹ thuật: Độ tuyến tính: ± 1% F.S; Độ trễ: ± 1% F.S; Độ nhạy: ± 0,2% F.S.

• Hiệu suất khí định mức: Tiêu thụ: 3LPM; Lưu lượng: 80LPM.

• Nhiệt độ làm việc an toàn: 0 ~ 180 độ C.

• Áp lực làm việc đường ống: PN10, PN16.

• Môi trường ứng dụng: Nước, khí nén, hơi, dung dịch, hóa chất,…

• Xuất xứ sản phẩm: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia,…

4. Cấu tạo của Van Bướm Gang Khí Nén Joeun At125db

Thiết bị là sự kết hợp hoàn hảo của hai khối module chính chuyên biệt:

4.1. Phần van bướm cơ học (Van cơ Joeun)

• Thân van: Thường làm bằng gang đúc có độ cứng cao, phủ sơn chống ăn mòn. Bên ngoài có các tai bích (Wafer hoặc Lug) để định vị van giữa hai mặt bích đường ống.

• Cánh van (Đĩa van): Dạng đĩa tròn xoay 90 độ, chế tạo bằng inox chống ăn mòn cơ học và hóa học cực tốt.

• Trục van: Thanh kim loại truyền động nối từ đĩa van lên bộ khí nén, làm bằng thép không gỉ chịu lực xoắn lớn.

• Gioăng làm kín: Nằm lót giữa thân van và cánh van, làm bằng cao su EPDM (chịu nhiệt dưới 110 độ C) hoặc PTFE (Teflon chịu nhiệt lên tới 180 độ C và chịu hóa chất).

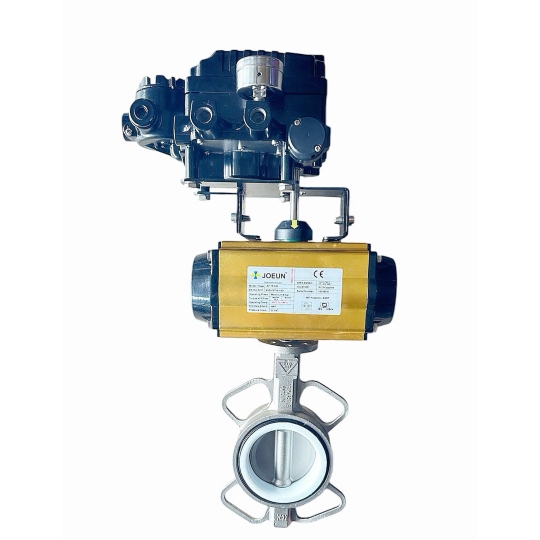

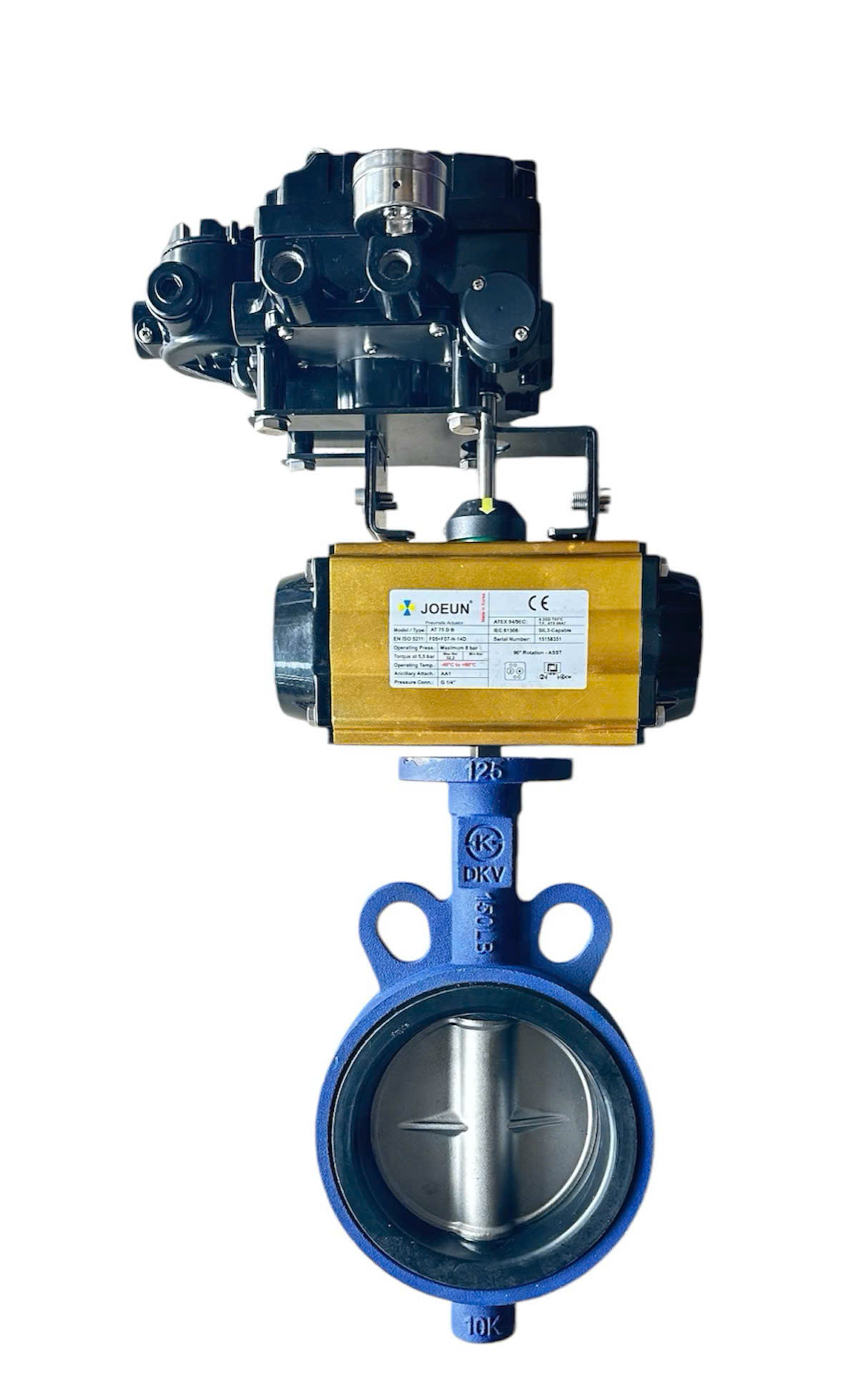

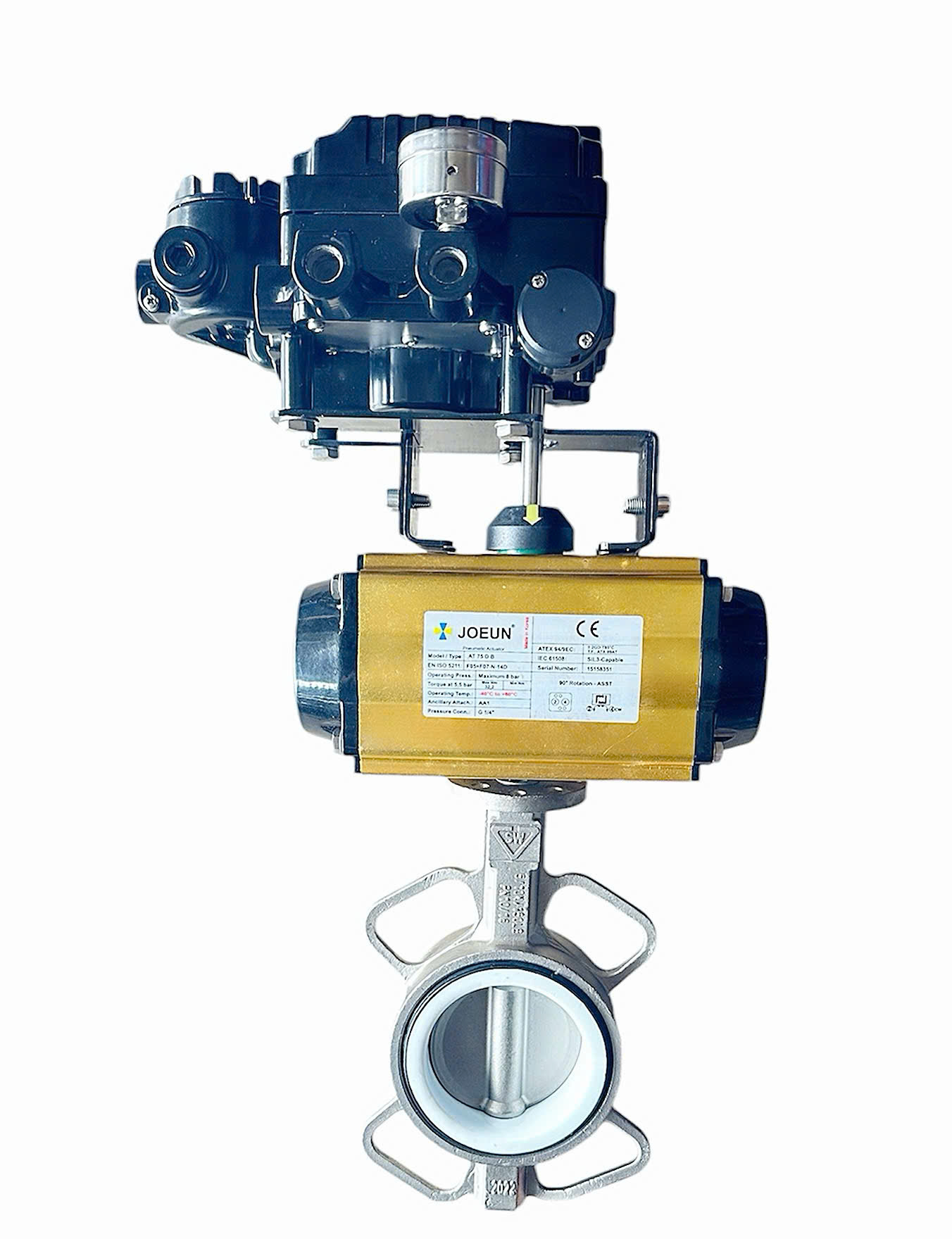

4.2. Phần bộ điều khiển khí nén tuyến tính (Pneumatic Actuator & Positioner)

• Xylanh khí nén: Vỏ bằng hợp kim nhôm, bên trong chứa piston, lò xo (đối với tác động đơn) hoặc hệ bánh răng trục vít chuyển đổi chuyển động tịnh tiến thành chuyển động quay.

• Bộ định vị tuyến tính (Electro-Pneumatic Positioner): Trái tim điều khiển chứa mạch điện tử nhận tín hiệu 4 – 20mA và các van điện từ nhỏ để phân phối chính xác lượng khí nén vào xylanh, ép trục van quay đúng góc mong muốn.

• Đồng hồ đo áp suất: Giúp giám sát áp lực khí nén cấp vào thiết bị tại chỗ.

5. Nguyên lí làm việc của Van Bướm Gang Khí Nén Joeun At125db

Cơ chế vận hành của dòng van này dựa trên sự phối hợp giữa áp lực khí nén và tín hiệu điện điều khiển:

1. Giai đoạn nhận lệnh: Khi phòng điều khiển cấp một dòng tín hiệu điện (ví dụ: 12mA - tương đương mở góc 50%) vào bộ tuyến tính (Positioner).

2. Giai đoạn tính toán áp lực: Bộ tuyến tính đo đạc vị trí hiện tại của trục van thông qua một thanh phản hồi cơ học. Nhận thấy có sự chênh lệch, nó sẽ mở van kỹ thuật số bên trong để đưa một lượng khí nén vừa đủ (áp lực từ 1 ~ 8 kgf/cm2) qua cổng NPT 1/4″ đi vào buồng xylanh khí nén.

3. Giai đoạn chuyển động: Áp lực khí nén đẩy piston dịch chuyển, thông qua hệ bánh răng làm xoay trục van và cánh van một góc chính xác bằng 50%.

4. Giai đoạn giữ vị trí: Khi cánh van đạt đúng góc 50%, bộ định vị sẽ khóa lượng khí nén cố định tại buồng xylanh để giữ nguyên vị trí van. Toàn bộ quá trình diễn ra liên tục, tự động hiệu chỉnh nếu có sai số hoặc áp lực dòng lưu chất thay đổi.

6. Môi trường ứng dụng của Van Bướm Gang Khí Nén Joeun At125db

Nhờ sự đa dạng trong chất liệu cấu tạo (Gang, Inox, Nhựa, PTFE), sản phẩm được ứng dụng rộng rãi trong rất nhiều ngành công nghiệp:

• Hệ thống xử lý nước và cấp thoát nước: Nước sạch, nước thải công nghiệp, hệ thống HVAC, PCCC của tòa nhà và nhà máy.

• Hệ thống hơi nóng và khí nén: Nhà máy dệt nhuộm, thực phẩm, lò hơi, sấy công nghiệp nhờ gioăng PTFE chịu tới 180 độ C.

• Công nghiệp hóa chất và lọc dầu: Các môi trường có tính ăn mòn cao như dung dịch axit loãng, kiềm, muối, dung môi hữu cơ (sử dụng phiên bản thân bướm inox hoặc nhựa).

• Nhà máy sản xuất đồ uống và chế biến thực phẩm: Sử dụng phiên bản đĩa van inox vi sinh đảm bảo an toàn vệ sinh nghiêm ngặt.

7. Hướng dẫn lắp đặt của Van Bướm Gang Khí Nén Joeun At125db

Để van hoạt động bền bỉ, không rò rỉ, quy trình lắp đặt cần tuân thủ các bước kỹ thuật sau:

• Bước 1: Chuẩn bị và làm sạch: Vệ sinh sạch sẽ lòng đường ống và bề mặt bích. Đảm bảo không còn xỉ hàn, cát đá bám bên trong dễ gây rách gioăng van khi đóng mở.

• Bước 2: Mở hé cánh van: Trước khi đưa van vào giữa hai mặt bích, hãy cấp khí mở hé cánh van khoảng 10% - 15% để tránh đĩa van bị kẹt, cong vênh hoặc cọ xát mạnh vào mặt bích đường ống khi siết bu lông.

• Bước 3: Định tâm và siết bu lông: Đưa van vào giữa hai mặt bích, xỏ bu lông qua các tai bích để định tâm chuẩn xác. Tiến hành siết bu lông theo hình đối xứng (hình ngôi sao) từng chút một để lực ép dàn đều, tránh rách gioăng cao su. Lưu ý không cần dùng thêm gioăng đệm giữa van và mặt bích vì gioăng cao su của van bướm đã thực hiện chức năng này.

• Bước 4: Kết nối kỹ thuật: Kết nối nguồn khí nén sạch (đã qua bộ lọc tách nước) vào cổng NPT 1/4″. Đấu nối dây tín hiệu điều khiển 4 – 20mA vào đúng các cực trong hộp đấu dây của bộ tuyến tính theo đúng sơ đồ mạch điện đi kèm.

• Bước 5: Vận hành thử nghiệm: Chạy thử nghiệm van không tải (chưa có lưu chất) bằng cách thay đổi dòng tín hiệu từ 4mA đến 20mA xem van đóng mở có mượt mà và đúng góc không, sau đó mới cho lưu chất qua hệ thống.

8. Những lỗi thường gặp và cách khắc phục của Van Bướm Gang Khí Nén Joeun At125db

Trong quá trình vận hành lâu dài, hệ thống có thể gặp một số sự cố nhỏ. Dưới đây là cách chẩn đoán và khắc phục nhanh:

• Van không hoạt động hoặc đóng mở không hết hành trình:

  • Nguyên nhân: Áp lực khí nén cấp vào không đủ (dưới 1 kgf/cm2), nguồn điện áp bị sụt, hoặc đĩa van bị kẹt rác.

  • Khắc phục: Kiểm tra máy nén khí đảm bảo áp lực đạt từ 4 ~ 6 kgf/cm2; Đo lại nguồn điện áp 24V/220V; Kiểm tra lòng van xem có vật thể lạ kẹt không.

• Van bị rò rỉ lưu chất ra môi trường hoặc xuôi dòng khi đã đóng chặt:

  • Nguyên nhân: Gioăng làm kín (EPDM/PTFE) bị mòn, rách do ma sát hoặc quá nhiệt; Đĩa van bị ăn mòn hóa học.

  • Khắc phục: Tiến hành tháo van và thay thế bộ gioăng làm kín mới hoặc nâng cấp lên đĩa van inox.

• Góc mở của van bị sai lệch so với tín hiệu điều khiển (Độ trễ cao):

  • Nguyên nhân: Thanh phản hồi cơ học của bộ Positioner bị lỏng, hoặc bộ định vị bị lệch calibration (hiệu chuẩn).

  • Khắc phục: Siết chặt lại các khớp nối cơ học; Tiến hành Auto-Calibrate (Tự động hiệu chuẩn) lại bộ tuyến tính theo sách hướng dẫn của nhà sản xuất.

• Khí nén bị rò rỉ liên tục ở bộ điều khiển:

  • Nguyên nhân: Gioăng O-ring bên trong xylanh khí nén bị lão hóa hoặc rách.

  • Khắc phục: Tháo xylanh bộ khí nén, thay thế bộ O-ring cao su chịu áp mới.

9. Van Duy Thành chuyên cung cấp Van Bướm Gang Khí Nén Joeun At125db

Nếu bạn đang tìm kiếm một địa chỉ uy tín để sở hữu dòng sản phẩm Van Bướm Gang Khí Nén Joeun At125db chính hãng, Van Duy Thành tự hào là đơn vị phân phối hàng đầu tại Việt Nam.

Chúng tôi cam kết:

• Sản phẩm nhập khẩu chính hãng 100% từ Hàn Quốc, Đài Loan,... với đầy đủ giấy tờ chứng nhận CO, CQ, Parking List.

• Hàng luôn sẵn kho với đầy đủ dải kích cỡ từ 50A đến 500A, đa dạng chất liệu đáp ứng mọi phân khúc công trình.

• Chính sách bảo hành dài hạn từ 12 - 24 tháng, lỗi 1 đổi 1 nhanh chóng.

• Đội ngũ kỹ sư giàu kinh nghiệm, tư vấn giải pháp kỹ thuật tối ưu và hỗ trợ lắp đặt, hiệu chuẩn tận tình.

• Giá thành cạnh tranh nhất thị trường cùng chính sách chiết khấu cực tốt cho các nhà thầu, dự án.
