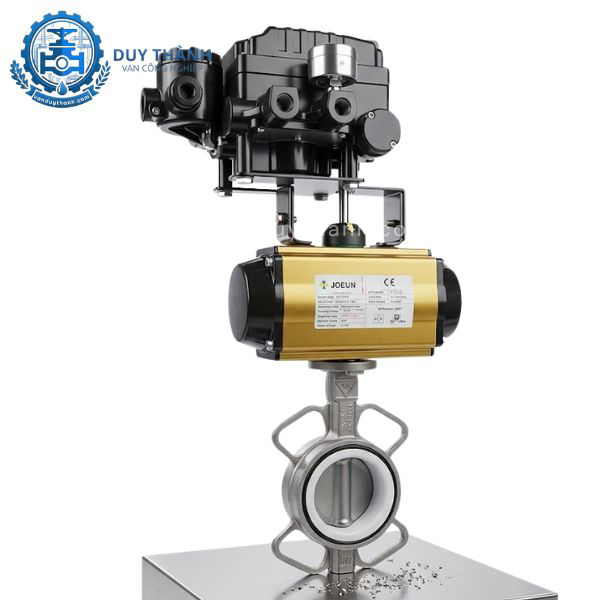

Van Bướm Inox 304 Điều Khiển Khí Nén Tuyến Tính 4-20mA Joeun

Trong kỷ nguyên tự động hóa công nghiệp và điều khiển thông minh, việc kiểm soát chính xác lưu lượng môi chất là yếu tố sống còn của mọi hệ thống sản xuất. Van bướm inox 304 điều khiển khí nén tuyến tính 4-20mA Joeun chính là giải pháp công nghệ đỉnh cao đáp ứng hoàn hảo yêu cầu này. Đến từ thương hiệu Joeun Valve danh tiếng của Hàn Quốc, thiết bị là sự kết hợp đồng bộ giữa thân van thép không gỉ SUS304 siêu bền, bộ truyền động khí nén lực mô-men xoắn lớn và bộ định vị điều tiết thông minh (Positioner). Nhờ nhận tín hiệu analog dòng điện điều khiển, van không chỉ đơn thuần đóng hoặc mở mà còn có khả năng điều tiết lưu lượng dòng chảy theo các góc mở tùy ý một cách cực kỳ mịn màng và chính xác.

1. Tính năng của van bướm inox 304 điều khiển khí nén tuyến tính 4-20mA Joeun

Sản phẩm sở hữu các đặc tính kỹ thuật vượt trội, giúp tối ưu hóa tối đa hiệu suất vận hành của hệ thống tự động:

• Khả năng điều tiết lưu lượng vô cấp: Van phản hồi chính xác theo tín hiệu điều khiển dòng điện 4-20mA. Hệ thống có thể lập trình để mở van ở bất kỳ góc độ nào từ 0° đến 90° (ví dụ: mở 10%, 25%, 50%, 75%), giúp kiểm soát lưu lượng, áp suất và nhiệt độ môi chất một cách hoàn hảo.

• Độ phản hồi chính xác cực cao: Sai số định vị cực thấp nhờ bộ Positioner cao cấp lắp trên đầu khí nén, giúp đĩa van dịch chuyển đến đúng góc mở yêu cầu ngay khi nhận tín hiệu từ tủ PLC.

• Khả năng kháng ăn mòn lý tưởng: Toàn bộ phần thân và cánh van được đúc từ inox 304, không bị hoen gỉ trước các tác động của thời tiết hay các lưu chất ăn mòn cao.

• Tích hợp công nghệ phản hồi tín hiệu (Feedback): Van tích hợp module truyền tín hiệu ngược lại về trung tâm điều khiển để kỹ sư giám sát trạng thái thực tế của van theo thời gian thực.

2. Tác dụng của van bướm inox 304 điều khiển khí nén tuyến tính 4-20mA Joeun

Khác với các dòng van On/Off thông thường, dòng van bướm khí nén tuyến tính Joeun được ứng dụng với các tác dụng chuyên sâu:

• Phân phối và điều hòa lưu lượng: Giúp giữ ổn định tốc độ dòng chảy của nước, hóa chất hoặc khí gas trong các đường ống nhánh và trục chính.

• Pha trộn môi chất tự động: Trong các ngành công nghiệp chế biến, van điều tiết tỷ lệ chính xác lượng chất lỏng cần nạp vào bồn chứa theo công thức định sẵn.

• Kiểm soát và giảm chấn áp lực: Tránh hiện tượng búa nước (water hammer) trên đường ống lớn bằng cách đóng/mở từ từ theo biểu đồ tuyến tính, bảo vệ an toàn cho toàn bộ hệ thống đầu mối phía sau.

3. Cấu tạo chi tiết của van bướm inox 304 điều khiển khí nén tuyến tính 4-20mA Joeun

Thiết bị được lắp ráp hoàn chỉnh từ 3 thành phần công nghệ cốt lõi:

3.1. Thân van bướm cơ Joeun Hàn Quốc

• Thân và đĩa bướm (Body & Disc): Chế tạo hoàn toàn bằng vật liệu thép không gỉ SUS304 (CF8). Đĩa van được gia công cơ khí chính xác, bề mặt mài nhẵn giúp giảm thiểu lực ma sát với gioăng làm kín.

• Gioăng làm kín (Seat): Sử dụng hợp chất nhựa PTFE (Teflon) nguyên chất, có tính trơ hóa học tuyệt đối, chịu được dải nhiệt độ vận hành rộng từ -10°C đến 180°C.

3.2. Bộ truyền động khí nén (Pneumatic Actuator)

• Vỏ bằng hợp kim nhôm sơn phủ Epoxy chống ăn mòn bên ngoài, bên trong chứa hệ thống piston và bánh răng truyền lực.

• Cơ chế vận hành có thể là tác động kép (Double Acting) cần cấp khí cả 2 chu trình hoặc tác động đơn (Spring Return) tự động đóng/mở an toàn bằng lò xo khi gặp sự cố mất nguồn khí.

3.3. Bộ định vị điều khiển tuyến tính (Electro-Pneumatic Positioner)

• Đây là "bộ não" của thiết bị, thường sử dụng model cao cấp như YT-1000 hoặc các dòng thông minh kỹ thuật số.

• Bộ định vị nhận tín hiệu 4-20mA từ tủ điều khiển trung tâm, tính toán sai lệch vị trí trục van hiện tại và điều tiết áp lực khí nén vào buồng piston để dịch chuyển cánh van đến góc mở chính xác tuyệt đối.

4. Thông số kỹ thuật chi tiết của van bướm khí nén tuyến tính Joeun

Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm được phân phối trực tiếp tại Van Duy Thành:

5. Nguyên lí làm việc của van bướm inox 304 điều khiển khí nén tuyến tính 4-20mA Joeun

Quy trình vận hành tuyến tính dựa trên sự cân bằng lực giữa bộ định vị Positioner và trục van:

• Khi hệ thống điều khiển phát ra tín hiệu dòng điện là 4mA, bộ Positioner hiểu đây là lệnh đóng van hoàn toàn. Nó xả hết khí nén trong buồng piston ra ngoài, giữ van ở góc 0°.

• Khi dòng điện tăng dần (ví dụ đạt 12mA - tương đương 50% dải tín hiệu), bộ định vị sẽ mở van khí nén, đưa một lượng áp lực vừa đủ vào actuator để đẩy piston dịch chuyển, xoay trục van một góc đúng 45° rồi giữ cố định áp suất tại đó nhờ thanh phản hồi cơ học (feedback lever) thiết lập trạng thái cân bằng.

• Khi dòng điện đạt cực đại 20mA, bộ điều khiển cấp tối đa áp lực khí nén đẩy van mở hoàn toàn ở góc 90°, cho phép lưu chất đi qua với lưu lượng lớn nhất.

6. Môi trường ứng dụng thực tế của sản phẩm

Nhờ cấu trúc vật liệu cao cấp SUS304 kết hợp điều tiết tuyến tính tinh vi, sản phẩm là lựa chọn hàng đầu cho các nhà máy hiện đại:

• Hệ thống xử lý nước và hóa chất: Điều tiết lượng hóa chất châm vào bể xử lý nước thải, kiểm soát lưu lượng nước sạch trong các trạm công suất lớn từ DN400 đến DN1000.

• Nhà máy sản xuất thực phẩm, sữa, nước giải khát: Kiểm soát lưu lượng nguyên liệu lỏng trên các dây chuyền chế biến đòi hỏi độ sạch cao và chứng chỉ an toàn vi sinh.

• Ngành dệt nhuộm và hóa chất công nghiệp: Vận hành bền bỉ trong môi trường dung môi, hóa chất tẩy rửa có độ ăn mòn cao nhờ đệm PTFE trơ hóa học.

• Hệ thống sấy, lò hơi và HVAC: Điều tiết lưu lượng hơi nước nóng nhiệt độ cao hoặc dòng nước mát trong các tháp giải nhiệt trung tâm.

7. Phân loại và chọn sản phẩm đúng mục đích sử dụng

Để đảm bảo thiết bị hoạt động tối ưu hiệu năng và tiết kiệm chi phí đầu tư, quý khách hàng cần lưu ý các tiêu chí phân loại sau:

• Lựa chọn theo dải kích thước đường ống: Đối với các hệ thống đường ống nhỏ và vừa, các size từ DN50, DN65, DN80 đến DN150 dạng kết nối kẹp Wafer là tối ưu nhất vì sự gọn nhẹ và dễ lắp đặt. Đối với các đường ống chính áp lực lớn từ DN300 đến DN1000, nên ưu tiên dùng loại kết nối Mặt bích (Flange) để chống rung lắc và tăng độ chịu tải.

• Lựa chọn loại bộ định vị (Positioner): Nếu làm việc ở môi trường ngoài trời, độ ẩm cao hoặc cần độ chính xác tuyệt đối, nên chọn dòng Positioner điện tử thông minh có màn hình hiển thị LCD. Với môi trường thông thường, bộ Positioner dạng cơ điện YT-1000 truyền thống là giải pháp có độ bền cao và chi phí hợp lý.

• Lựa chọn theo áp lực nguồn khí: Cần đảm bảo nguồn khí nén cấp vào luôn ổn định trong khoảng 3 bar - 8 bar. Nếu áp lực khí nén quá yếu, van sẽ không mở đủ góc yêu cầu; nếu áp lực quá cao (>8 bar) có thể gây hỏng màng piston bên trong bộ truyền động.

8. Van Duy Thành chuyên cung cấp van bướm inox 304 điều khiển khí nén tuyến tính 4-20mA Joeun

Đơn vị Van Duy Thành là đối tác nhập khẩu và phân phối chính thức các dòng van công nghiệp tự động hóa thương hiệu Joeun Valve từ Hàn Quốc tại thị trường Việt Nam. Chúng tôi cam kết mang đến giá trị đích thực cho công trình của bạn:

• Toàn bộ sản phẩm van bướm inox 304 điều khiển khí nén tuyến tính 4-20mA Joeun đầy đủ dải size từ DN50 đến DN1000 đều có sẵn chứng chỉ nguồn gốc xuất xứ CO và chứng chỉ chất lượng CQ rõ ràng.

• Sản phẩm được kiểm tra áp lực, hiệu chuẩn dải tín hiệu 4-20mA nghiêm ngặt bằng máy chuyên dụng trước khi bàn giao tới tay khách hàng.

• Chính sách bảo hành chính hãng 12 tháng, lỗi 1 đổi 1 nhanh chóng, hỗ trợ tư vấn lắp đặt và căn chỉnh kỹ thuật tận nơi.
