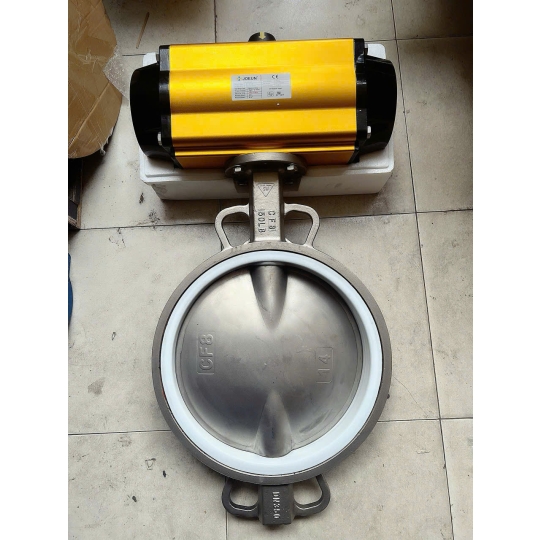

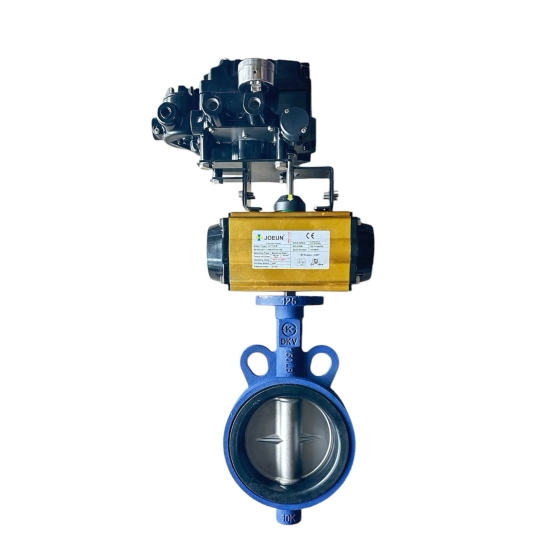

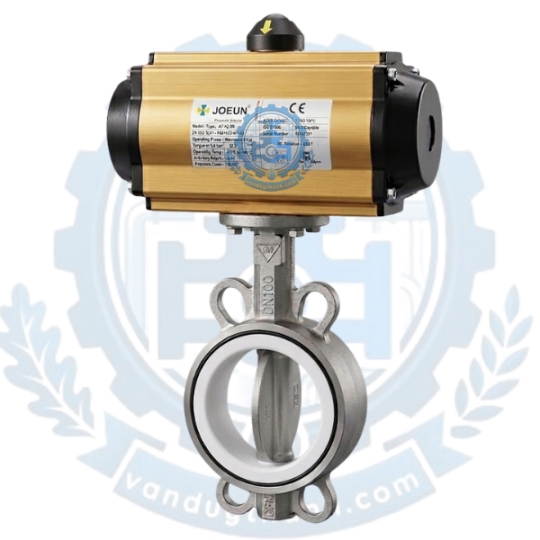

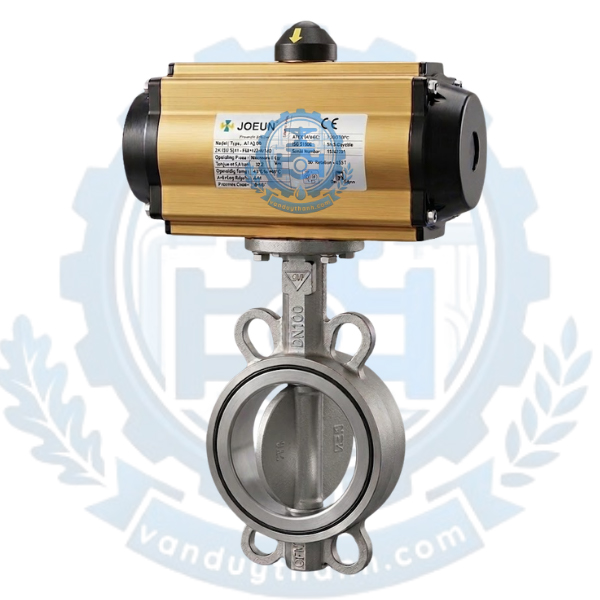

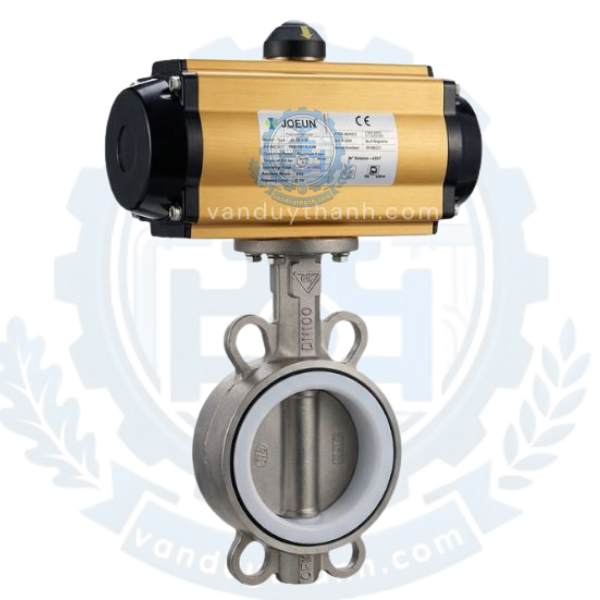

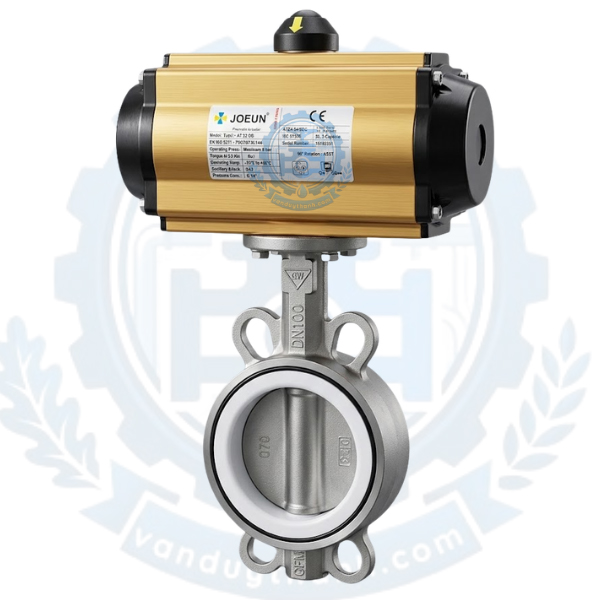

Van Bướm Điều Khiển Khí Nén At75db

1. Tính năng của van bướm điều khiển khí nén AT75DB

Van bướm điều khiển khí nén AT75DB là dòng van công nghiệp cao cấp, vận hành hoàn toàn tự động bằng áp lực khí nén dựa trên bộ truyền động Model AT75DB. Sản phẩm này sở hữu nhiều tính năng vượt trội, đáp ứng khắt khe các tiêu chuẩn kỹ thuật trong các hệ thống tự động hóa hiện đại:

• Đóng mở tự động siêu nhanh: Khác với các dòng van điều khiển điện mất từ 15 - 30 giây, van khí nén AT75DB có thời gian hành trình cực ngắn, đóng hoặc mở hoàn toàn chỉ trong khoảng 1s.

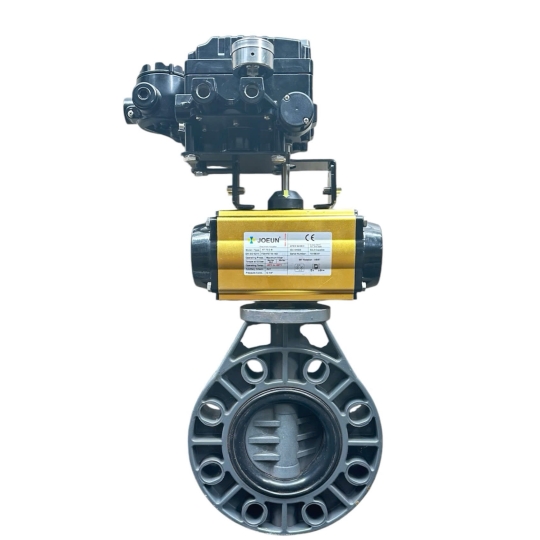

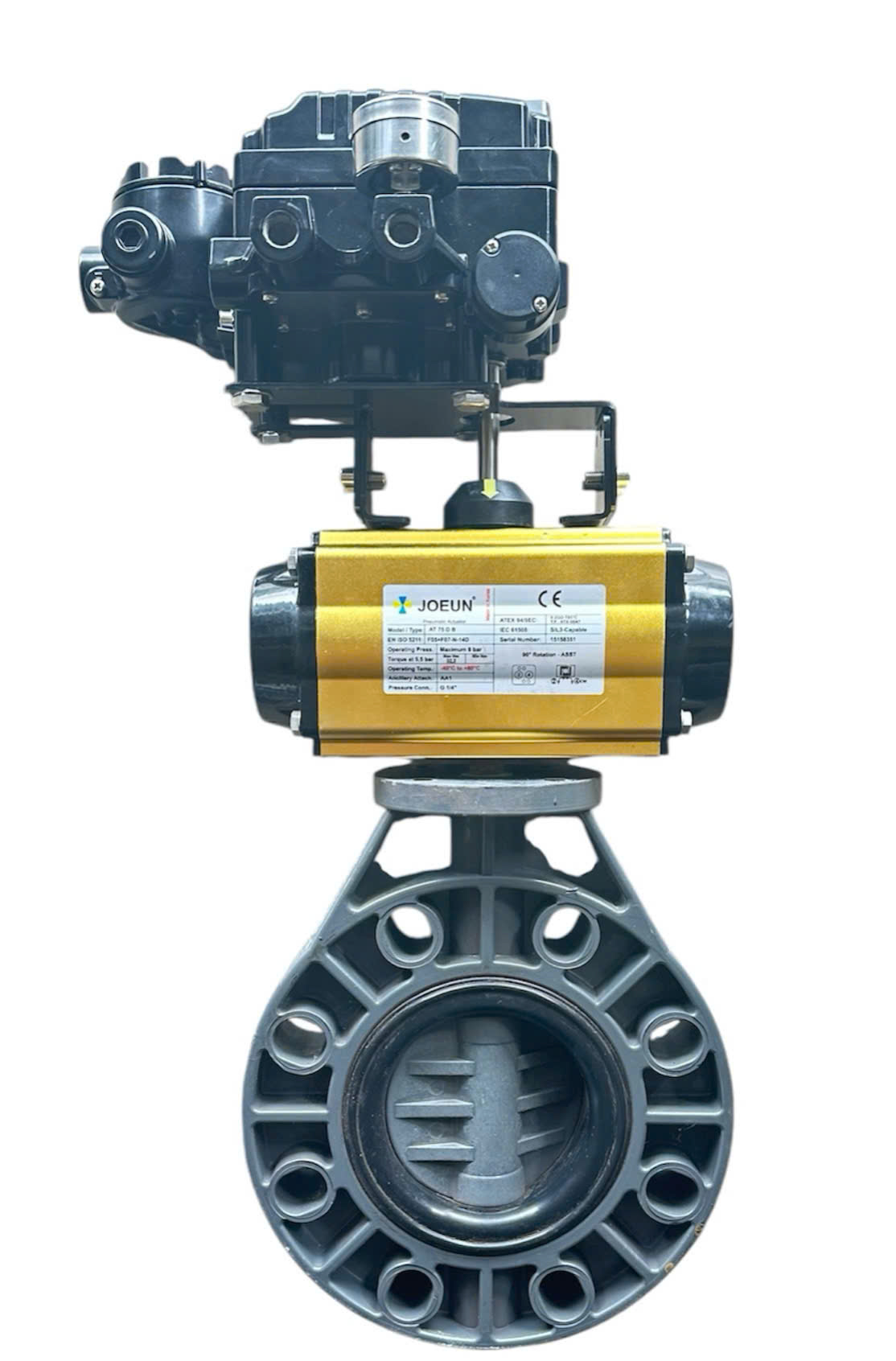

• Khả năng thích ứng vật liệu đa dạng: Thân van có thể linh hoạt thay thế từ gang, thép, nhựa cho đến inox 304/316, giúp thiết bị hoạt động ổn định trong cả môi trường có tính ăn mòn cao hay nhiệt độ khắc nghiệt.

• Thiết kế tối ưu, gọn nhẹ: Kiểu kết nối Wafer hoặc Lug giúp van có độ dày thân mỏng, trọng lượng nhẹ hơn rất nhiều so với van bi hay van cổng cùng kích cỡ, giảm tải trọng tối đa cho đường ống.

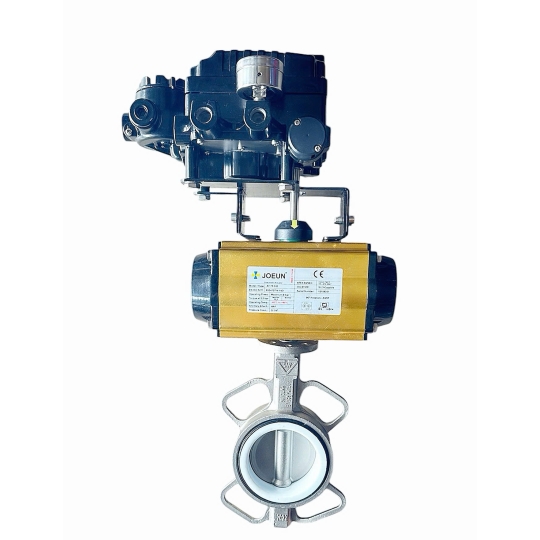

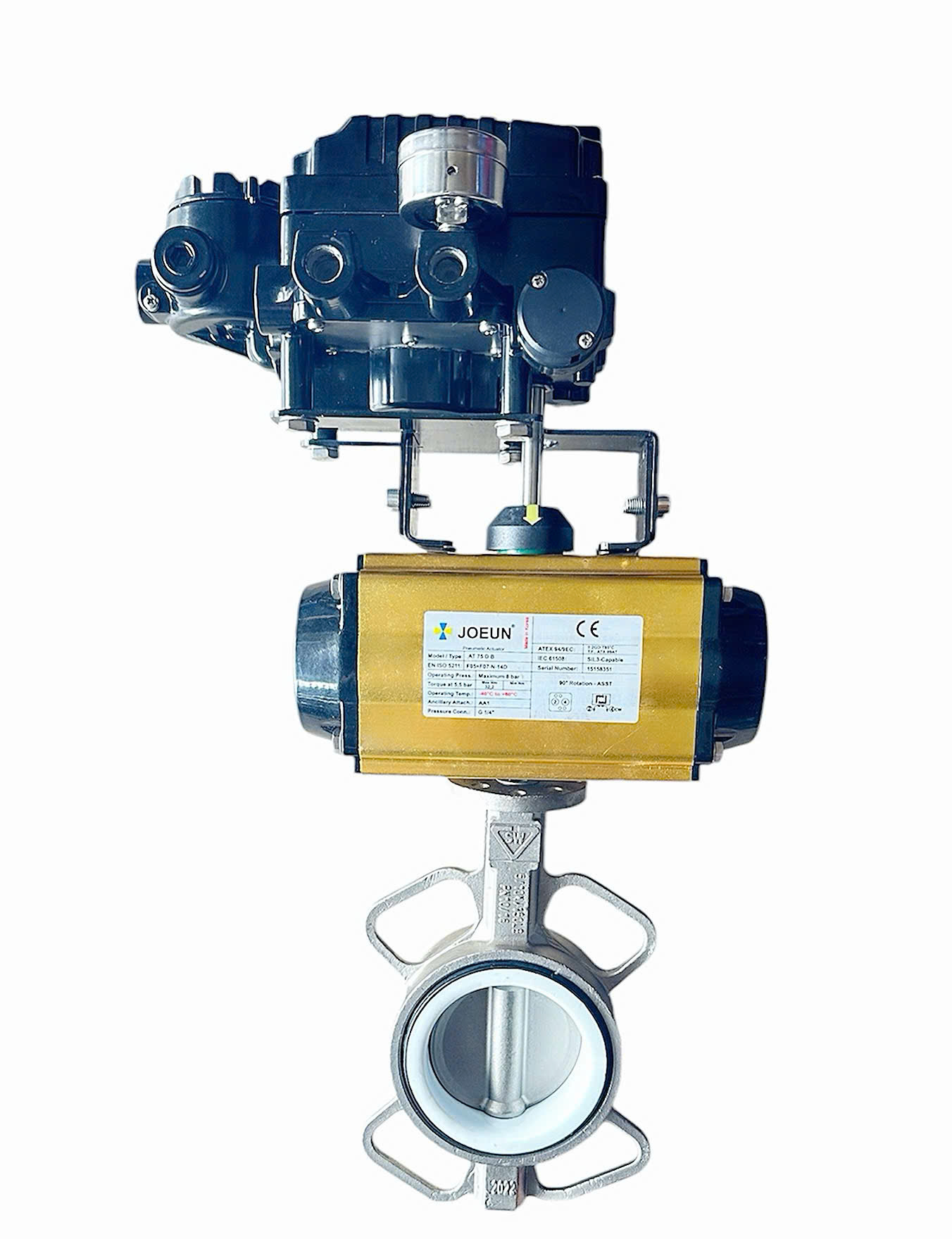

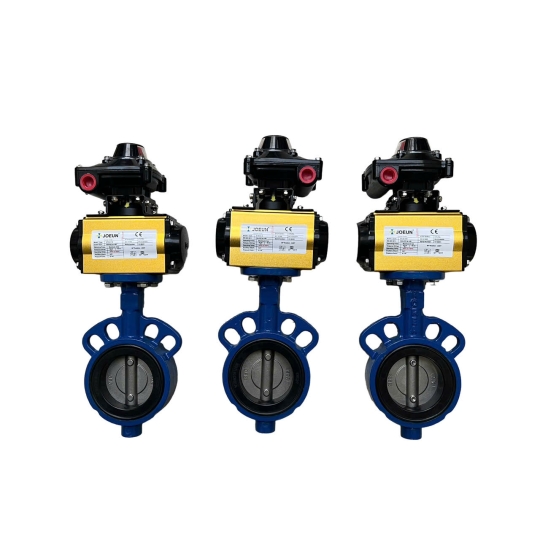

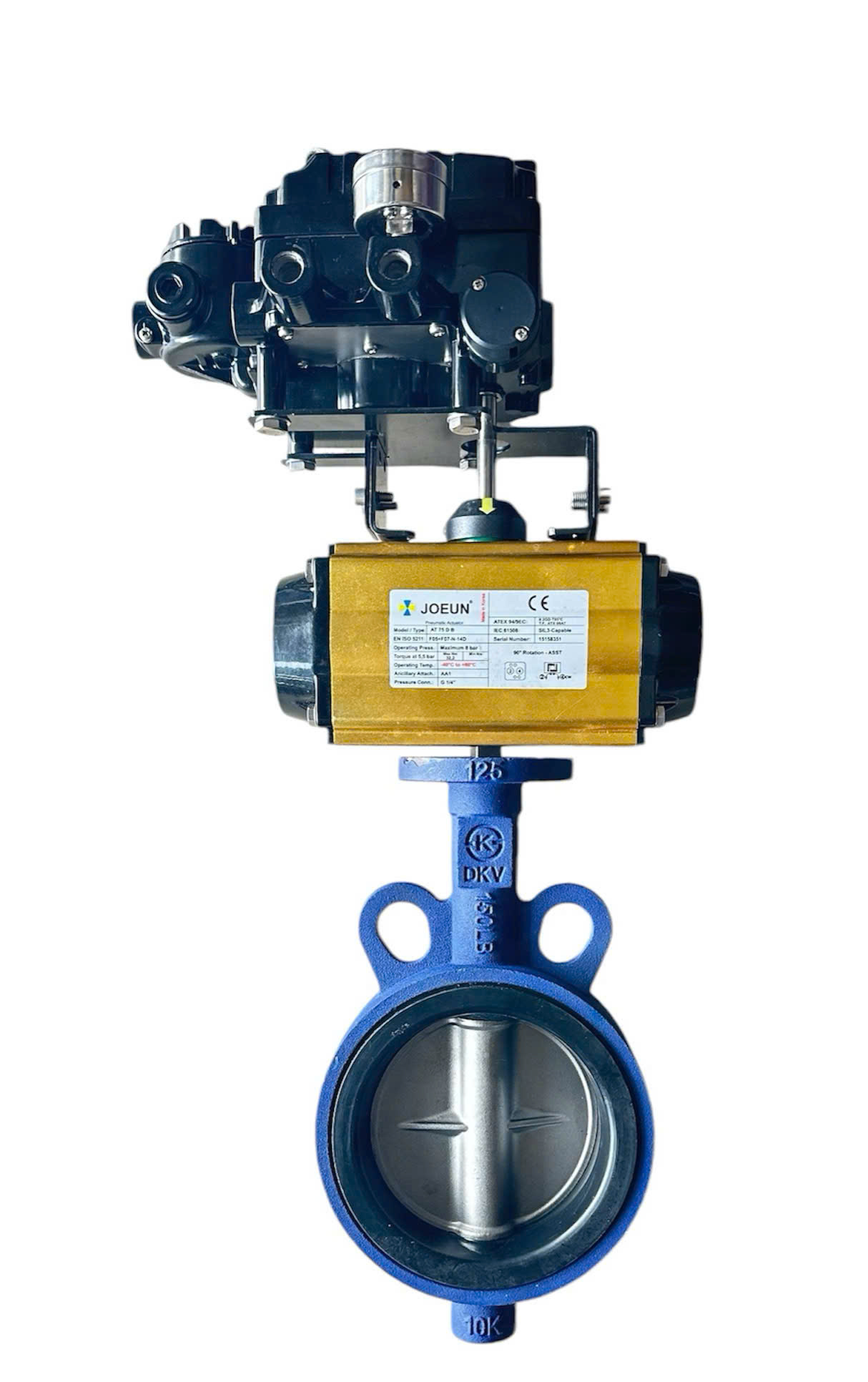

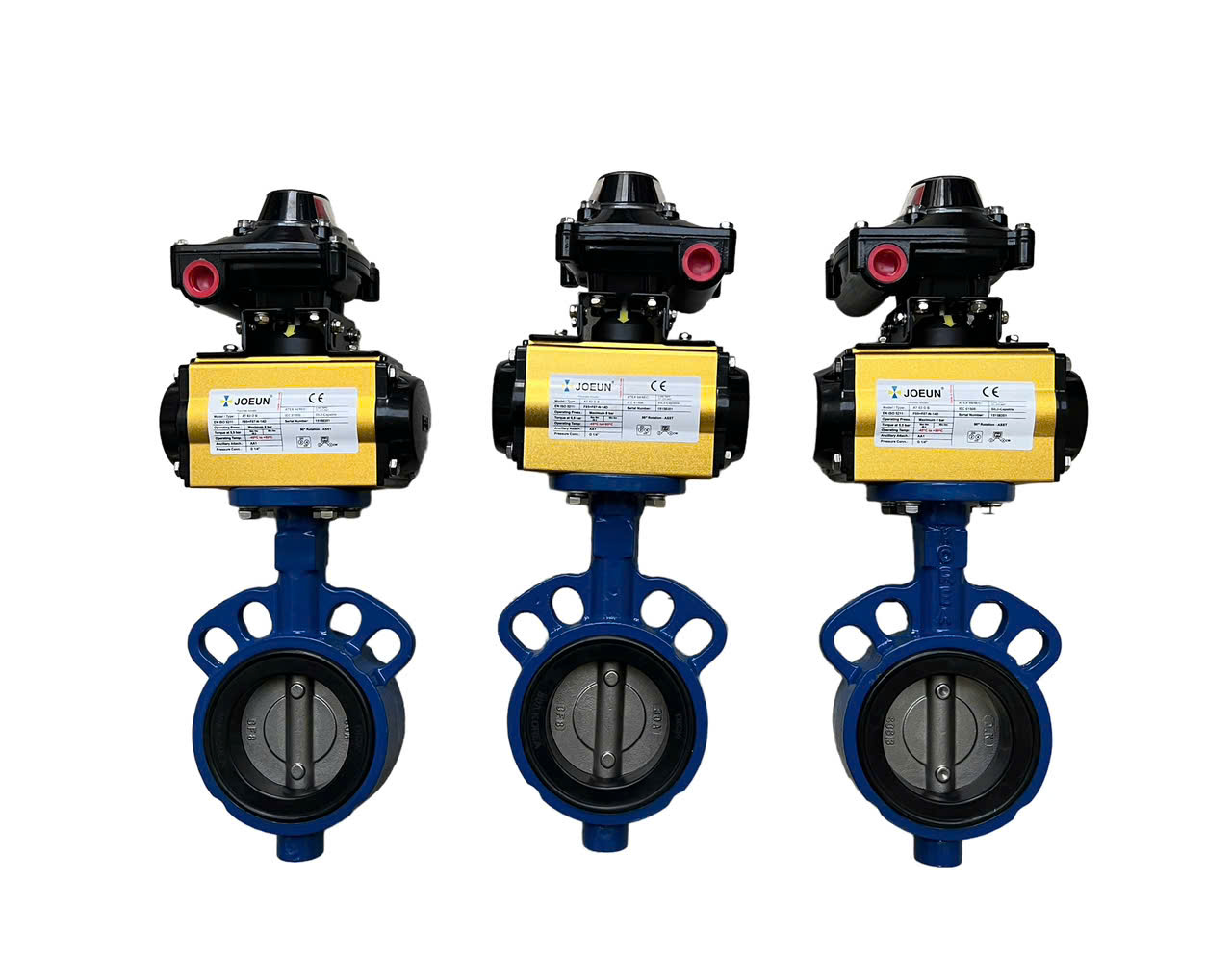

• Tích hợp phụ kiện thông minh: Bộ điều khiển khí nén AT75DB dễ dàng kết nối với các thiết bị ngoại vi như Solenoid Valve (van điện từ chia khí), Limit Switch Box (hộp công tắc hành trình báo vị trí), và bộ định vị Positioner (4-20mA) để điều tiết lưu lượng.

2. Tác dụng của van bướm điều khiển khí nén AT75DB

Trong các hệ thống đường ống công nghiệp, van bướm điều khiển khí nén AT75DB đóng vai trò là "trạm kiểm soát" lưu lượng cốt lõi. Tác dụng chính của sản phẩm bao gồm:

Điều tiết và kiểm soát lưu chất

Van có nhiệm vụ đóng hẳn hoặc mở hẳn để cho phép/ngăn chặn dòng lưu chất (nước, khí, gas, hóa chất) đi qua. Ngoài ra, khi kết hợp với bộ định vị tuyến tính, van có khả năng mở theo các góc mong muốn để điều tiết lưu lượng dòng chảy một cách chính xác.

Tự động hóa dây chuyền sản xuất

Thay vì tốn thời gian và công sức vận hành thủ công bằng tay gạt hay vô lăng, van AT75DB nhận tín hiệu điều khiển từ tủ PLC trung tâm. Tác dụng này giúp toàn bộ hệ thống vận hành đồng bộ, chính xác tuyệt đối và giảm thiểu tối đa chi phí nhân công.

Đảm bảo an toàn hệ thống

Với cơ chế tác động nhanh và dòng tác động đơn (Single Acting) có lò xo tự khóa, van sẽ tự động đóng lại (hoặc mở ra) ngay lập tức khi hệ thống gặp sự cố mất nguồn khí nén, bảo vệ an toàn cho toàn bộ đường ống phía sau.

3. Thông số kỹ thuật của van bướm điều khiển khí nén AT75DB

Để giúp quý khách hàng dễ dàng lựa chọn sản xuất phù hợp với bản vẽ kỹ thuật, dưới đây là bảng tổng hợp thông số chi tiết của sản phẩm:

4. Cấu tạo của van bướm điều khiển khí nén AT75DB

Sản phẩm là sự kết hợp hoàn hảo giữa hai bộ phận chính độc lập: Bộ truyền động khí nén (Pneumatic Actuator) và Phần thân van bướm cơ học.

4.1. Bộ điều khiển khí nén (Actuator) Model AT75DB

Đây là phần đầu não điều khiển của van, được chế tạo từ hợp kim nhôm nguyên khối, bề mặt mạ anodized chống ăn mòn. Cấu tạo bên trong gồm:

• Vỏ bộ khí nén: Bảo vệ các chi tiết bên trong.

• Piston và Thanh răng: Nhận áp lực khí nén dịch chuyển tịnh tiến để chuyển hóa thành chuyển động quay.

• Trục răng trung tâm: Kết nối trực tiếp với trục của van bướm.

• Lò xo (Chỉ có ở dòng Single Acting AT75SR): Giúp phản hồi piston về vị trí ban đầu khi ngắt khí nén.

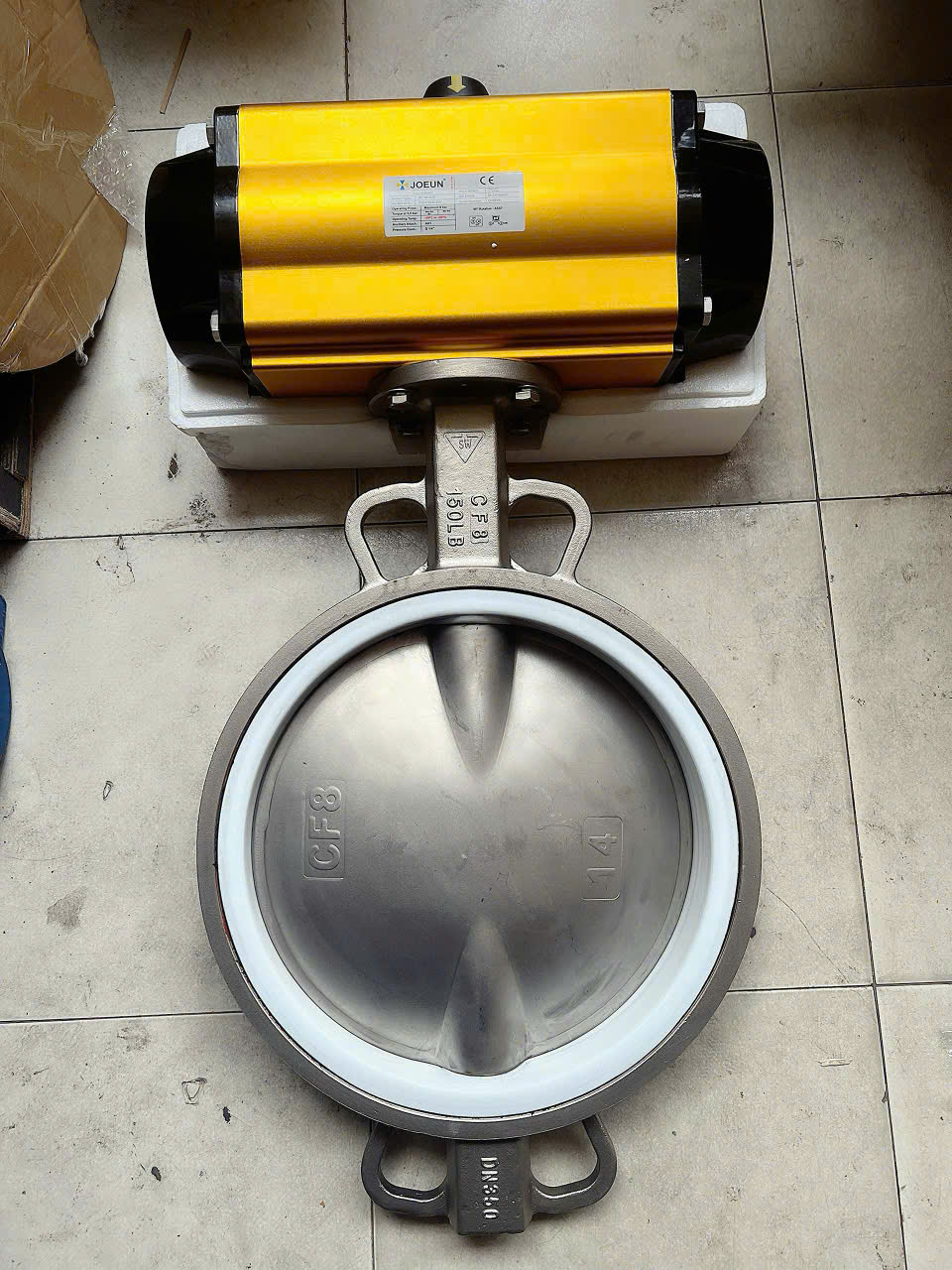

4.2. Phần thân van bướm (Butterfly Valve)

Là bộ phận tiếp xúc trực tiếp với lưu chất đường ống, bao gồm:

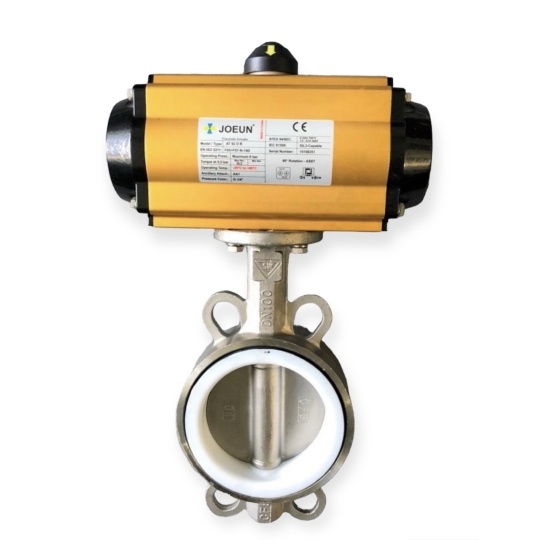

• Thân van: Dạng vòng tròn dẹt (Wafer) hoặc có tai xỏ lỗ (Lug), đúc từ gang, thép hoặc inox.

• Cánh van (Đĩa van): Dạng cánh bướm, xoay một góc 90 độ inside lòng thân van để đóng/mở. Thường làm bằng inox 304 hoặc 316 để chịu lực và chống ăn mòn.

• Trục van: Trục truyền động cơ học kết nối đĩa van với bộ khí nén.

• Gioăng làm kín (Seat): Lớp lót đệm bằng cao su EPDM hoặc nhựa Teflon (PTFE) bao quanh lòng van, đảm bảo độ kín khít tuyệt đối, không rò rỉ lưu chất.

5. Nguyên lí làm việc của van bướm điều khiển khí nén AT75DB

Nguyên lý hoạt động của dòng van này dựa trên việc chuyển đổi áp lực khí nén thành mô-men xoắn cơ học làm quay trục van một góc 90 độ. Tùy thuộc vào model, chúng ta có hai dạng nguyên lý:

Dạng tác động kép (Double Acting - Model AT75DB)

Dạng này cần cấp khí nén vào cả 2 chu trình đóng và mở.

• Chu trình Mở: Khí nén được cấp vào cổng A (cổng giữa), áp lực đẩy hai piston ra hai phía. Thanh răng trên piston tác động làm trục van quay ngược chiều kim đồng hồ một góc 90 độ, van mở. Khí ở khoang ngoài thoát ra qua cổng B.

• Chu trình Đóng: Khí nén được cấp ngược lại vào cổng B (cổng ngoài), đẩy hai piston chạy ngược vào trong. Trục van quay thuận chiều kim đồng hồ một góc 90 độ, đưa đĩa van về vị trí đóng hoàn toàn.

Dạng tác động đơn (Single Acting - Model AT75SR)

Dạng này tích hợp lò xo tự phản hồi ở hai đầu khoang chứa.

• Khi cấp khí nén vào, áp lực khí nén sẽ ép piston ra ngoài, đồng thời nén chặt các lò xo lại, van mở ra.

• Khi ngừng cấp khí nén (hoặc hệ thống mất điện/mất khí đột ngột), lực đàn hồi của lò xo tích năng sẽ tự động đẩy piston trở lại vị trí ban đầu, ép van đóng lại ngay lập tức (Thường đóng - NC) hoặc ngược lại (Thường mở - NO).

6. Môi trường ứng dụng của van bướm điều khiển khí nén AT75DB

Nhờ sự đa dạng trong chất liệu cấu tạo, dòng van này được ứng dụng rộng rãi trong rất nhiều ngành công nghiệp và hệ thống hạ tầng:

• Hệ thống cấp thoát nước và xử lý nước thải: Sử dụng thân gang đệm EPDM cho các nhà máy nước sạch, hệ thống xử lý nước thải sinh hoạt và công nghiệp.

• Ngành hóa chất, dung dịch ăn mòn: Sử dụng thân van inox 316 phối hợp cùng gioăng Teflon (PTFE) có khả năng kháng axit, kiềm, dung môi nồng độ cao và chống oxy hóa tuyệt vời.

• Hệ thống hơi nóng, lò hơi, nồi hơi: Ứng dụng thân thép WCB A216 chịu được nhiệt độ cao lên tới 200 độ C và áp lực lớn (PN25, PN40).

• Ngành thực phẩm, dược phẩm và đồ uống: Sử dụng van bướm vi sinh hoặc inox 304 tiêu chuẩn cao, đảm bảo vệ sinh an toàn thực phẩm.

• Hệ thống khí nén, gas, xăng dầu: Kiểm soát lưu lượng dòng khí, khí hóa lỏng an toàn nhờ tốc độ đóng mở cực nhanh.

7. Hướng dẫn lắp đặt của van bướm điều khiển khí nén AT75DB

Để van hoạt động bền bỉ, không rò rỉ và đạt hiệu suất tối đa, quy trình lắp đặt cần tuân thủ các bước kỹ thuật sau:

• Bước 1: Chuẩn bị và kiểm tra: Lau sạch lòng ống và hai mặt bích kết nối. Đảm bảo khoảng cách giữa hai mặt bích vừa vặn với độ dày thân van bướm. Kiểm tra đĩa van phải ở trạng thái mở hé (khoảng 10%) để tránh làm biến dạng gioăng khi siết bích.

• Bước 2: Căn chỉnh vị trí: Đặt van vào giữa hai mặt bích. Xỏ các bulong qua lỗ tai của van (nếu là dạng Lug) hoặc xỏ xung quanh thân van (nếu là dạng Wafer) để định hình vị trí trung tâm.

• Bước 3: Siết chặt bulong: Tiến hành siết đều các hạt đai ốc theo lực đối xứng (hình chữ X) để lực ép lên bộ gioăng đệm được phân bố đều, tránh hiện tượng vênh lệch gây rò rỉ hoặc kẹt cánh van.

• Bước 4: Kết nối đường khí điều khiển: Kết nối ống dẫn khí nén (thường là ống phi 6 hoặc phi 8) từ nguồn khí sạch qua van điện từ chia khí Solenoid vào các cổng cấp khí trên bộ AT75DB.

• Bước 5: Thử nghiệm vận hành: Cấp khí nén kiểm tra hành trình đóng mở xem đĩa van có chuyển động mượt mà không, tiếng kêu có đều không trước khi cho dòng lưu chất chạy qua.

8. Những lỗi thường gặp và cách khắc phục của van bướm điều khiển khí nén AT75DB

Trong quá trình vận hành lâu năm, hệ thống có thể phát sinh một số sự cố nhỏ. Bạn có thể tự kiểm tra và khắc phục dựa vào bảng sau:

• Lỗi van đóng không kín, rò rỉ lưu chất:

  • Nguyên nhân: Có rác, sỏi, tạp chất bám vào đĩa van hoặc gioăng làm kín bị rách, mòn sau thời gian dài sử dụng.

  • Cách khắc phục: Tháo van ra vệ sinh lòng van. Nếu gioăng cao su/Teflon bị rách, cần tiến hành thay thế gioăng mới.

• Lỗi van không hoạt động hoặc đóng mở không hết hành trình:

  • Nguyên nhân: Áp lực khí nén cấp vào bộ AT75DB chưa đạt mức tối thiểu (dưới 2 bar), hoặc lòng xilanh bị kẹt, khô mỡ.

  • Cách khắc phục: Kiểm tra lại đồng hồ đo áp suất khí nén tổng, đảm bảo duy trì từ 4 - 6 bar. Tra thêm mỡ bôi trơn chuyên dụng vào bộ xilanh của bộ khí nén.

• Khí nén bị rò rỉ ra ngoài bộ điều khiển:

  • Nguyên nhân: Vòng đệm cao su (O-ring) bên trong bộ khí nén bị lão hóa hoặc lỏng.

  • Cách khắc phục: Tháo nắp bộ khí nén AT75DB, thay thế các vòng O-ring làm kín ở trục và piston.

9. Van Duy Thành chuyên cung cấp van bướm điều khiển khí nén AT75DB

Đơn vị Van Duy Thành tự hào là một trong những doanh nghiệp uy tín hàng đầu tại Việt Nam, chuyên nhập khẩu và phân phối dòng sản phẩm Van Bướm Điều Khiển Khí Nén AT75DB chính hãng với đầy đủ các kích cỡ từ DN40 đến DN2000.

Chúng tôi cam kết:

• Sản phẩm nhập khẩu chính ngạch 100% từ Hàn Quốc, Đài Loan, Nhật Bản, Malaysia, Ý... đầy đủ chứng chỉ CO, CQ.

• Chất lượng vượt trội, độ bền cao, bảo hành chính hãng dài hạn lên đến 12 tháng.

• Đội ngũ kỹ thuật viên giàu kinh nghiệm, tư vấn giải pháp tối ưu và hỗ trợ lắp đặt tận tình.

• Kho hàng luôn sẵn số lượng lớn, giao hàng nhanh chóng trên toàn quốc với mức giá cạnh tranh nhất thị trường.

Để nhận ngay báo giá chi tiết, catalog kỹ thuật cũng như các chương trình ưu đãi mới nhất, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi qua thông tin sau:

• Hotline, ZaLo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com
