Van Bi Inox 304 Nối Ren 3 Ngả Jaki Phi 21 - 114

1. Tính năng của Van Bi Inox 304 Nối Ren 3 Ngả Jaki Phi 21 - 114

Van bi inox 304 nối ren 3 ngả Jaki sở hữu nhiều đặc tính vượt trội, đáp ứng khắt khe các tiêu chuẩn kỹ thuật trong công nghiệp và dân dụng:

• Phân phối dòng chảy đa hướng: Khác với van 2 ngả thông thường, dòng van này cho phép dòng lưu chất đi qua 3 cửa, thực hiện linh hoạt nhiệm vụ trộn dòng hoặc rẽ nhánh dòng chảy.

• Khả năng chống ăn mòn tuyệt vời: Nhờ cấu tạo từ thép không gỉ nguyên khối (Inox 304), van có khả năng kháng oxi hóa mạnh, không bị hoen gỉ khi tiếp xúc với hóa chất nhẹ, nước mặn hoặc môi trường ẩm ướt.

• Chịu áp lực và nhiệt độ cao: Cấu trúc cơ học bền vững giúp van vận hành ổn định trong môi trường áp suất lên tới 1000 WOG và dải nhiệt độ rộng từ -20°C đến 180°C.

• Kết nối ren linh hoạt: Tiêu chuẩn ren cực kỳ chuẩn xác từ Phi 21 đến Phi 114 giúp quá trình lắp đặt, thay thế diễn ra nhanh chóng mà không cần máy hàn chuyên dụng.

2. Tác dụng của Van Bi Inox 304 Nối Ren 3 Ngả Jaki Phi 21 - 114

Trong các hệ thống đường ống phức tạp, van bi 3 ngả Jaki đóng vai trò là "kỹ sư điều hướng" với hai tác dụng cốt lõi tùy thuộc vào cấu tạo bi van bên trong:

• Tác dụng phân nhánh (Bi van chữ L): Van giúp đổi hướng dòng chảy từ cửa này sang một trong hai cửa còn lại. Khi cửa A thông với cửa B thì cửa C đóng, và ngược lại. Điều này giúp hệ thống vận hành liên tục mà không bị gián đoạn.

• Tác dụng trộn dòng / Chia dòng (Bi van chữ T): Bi chữ T cho phép cả 3 cửa thông nhau cùng một lúc hoặc thông 2 cửa độc lập. Tác dụng này cực kỳ quan trọng trong các hệ thống cần pha trộn hai nguồn lưu chất khác nhau theo tỷ lệ nhất định trước khi đưa đến giai đoạn tiếp theo.

3. Thông số kỹ thuật của Van Bi Inox 304 Nối Ren 3 Ngả Jaki Phi 21 - 114

4. Cấu tạo của Van Bi Inox 304 Nối Ren 3 Ngả Jaki Phi 21 - 114

Sản phẩm được cấu thành từ 5 bộ phận chính, liên kết cơ học chặt chẽ để đảm bảo độ kín khít và độ bền cao nhất:

• Thân van (Body): Được đúc từ inox 304 tinh khiết, có thiết kế 3 ngả (3 cổng) dạng chữ T góc 90°. Thân van dày dặn, chịu được va đập cơ học mạnh.

• Bi van (Ball): Một quả cầu bằng inox 304 được đục lỗ xuyên tâm (dạng chữ T hoặc chữ L). Bi van là bộ phận trực tiếp tiếp xúc và điều tiết dòng lưu chất, được mài nhẵn mịn để giảm ma sát.

• Gioăng làm kín (Seat): Chế tạo từ hợp chất PTFE cao cấp bao bọc quanh bi van, có tác dụng chặn đứng hoàn toàn lưu chất, chống rò rỉ tuyệt đối ra bên ngoài hoặc giữa các ngả với nhau.

• Trục van (Stem): Thanh trục truyền động bằng inox kết nối tay gạt với bi van.

• Bộ phận điều khiển (Handle): Tay gạt inox bọc nhựa êm ái, vận hành theo góc 90° hoặc 180° tùy thuộc vào dạng cấu tạo bi chữ L hay chữ T.

5. Nguyên lí làm việc của Van Bi Inox 304 Nối Ren 3 Ngả Jaki Phi 21 - 114

Nguyên lý hoạt động của van dựa trên chuyển động quay xoay góc 90° của bi van bên trong thân:

• Đối với dòng chữ L (L-Port): Khi ta gạt tay một góc 90°, lỗ khoét chữ L bên trong quả bi sẽ xoay hướng. Lưu chất đi vào từ cửa chính (ví dụ cửa dưới) sẽ được chuyển hướng chạy qua cửa bên trái hoặc cửa bên phải. Tại một thời điểm, chỉ có tối đa 2 cửa thông nhau, cửa còn lại sẽ bị đóng hoàn toàn.

• Đối với dòng chữ T (T-Port): Dòng này linh hoạt hơn rất nhiều. Ở vị trí bình thường, cả 3 cửa có thể thông nhau hoàn toàn để trộn dòng. Khi xoay tay gạt 90°, người vận hành có thể đóng bớt một cửa bất kỳ để biến van thành dạng điều hướng 2 cửa thông nhau giống như van chữ L.

6. Môi trường ứng dụng của Van Bi Inox 304 Nối Ren 3 Ngả Jaki Phi 21 - 114

Nhờ vật liệu inox 304 và gioăng PTFE cao cấp, sản phẩm thích chuẩn xác cho nhiều hệ thống môi trường đa dạng:

• Hệ thống xử lý nước: Nước sạch, nước thải công nghiệp, hệ thống lọc nước RO, nước tự nhiên chứa tạp chất nhẹ.

• Ngành thực phẩm và đồ uống: Nhà máy sản xuất bia, nước ngọt, sữa, dầu ăn nhờ đặc tính kháng khuẩn, an toàn vệ sinh của inox 304.

• Công nghiệp hóa chất: Phù hợp với các dung dịch axit loãng, kiềm, dung môi hữu cơ và các loại hóa chất có tính ăn mòn vừa phải.

• Hệ thống hơi nước và khí nén: Đường ống dẫn hơi nóng, lò hơi, hệ thống cung cấp khí nén áp lực cao trong các nhà máy chế tạo.

7. Hướng dẫn lắp đặt của Van Bi Inox 304 Nối Ren 3 Ngả Jaki Phi 21 - 114

Để van vận hành êm ái, không bị rò rỉ và nâng cao tuổi thọ, quy trình lắp đặt cần tuân thủ các bước sau:

1. Vệ sinh đường ống: Làm sạch bụi bẩn, bạt phoi, xỉ hàn bên trong lòng ống trước khi vặn van vào. Rác thải có thể làm xước gioăng PTFE gây rò rỉ.

2. Quấn băng tan (Cao su non): Quấn một lượng băng tan vừa đủ quanh ren ngoài của đường ống theo chiều kim đồng hồ để làm kín mối nối ren.

3. Xác định hướng dòng chảy: Định hình rõ sơ đồ lưu chất (Cửa nào là cửa vào, cửa nào là cửa ra) để đặt vị trí 3 ngả của van cho chính xác với thiết kế chữ L hoặc chữ T.

4. Vặn ren: Dùng mỏ lết hoặc kìm chuyên dụng kẹp vào phần đầu ren của thân van (không kẹp vào tay gạt) và vặn từ từ vào ống. Lưu ý không vặn quá chặt tay vì có thể gây biến dạng hoặc nứt vỡ ren.

8. Những lỗi thường gặp và cách khắc phục của Van Bi Inox 304 Nối Ren 3 Ngả Jaki Phi 21 - 114

Trong quá trình sử dụng lâu năm, hệ thống có thể gặp một số sự cố nhỏ. Bạn có thể tự xử lý nhanh theo hướng dẫn dưới đây:

• Lỗi rò rỉ lưu chất ở đầu nối ren: Do băng tan bị thoái hóa hoặc vặn chưa đủ chặt.

  • Cách khắc phục: Khóa dòng chảy tổng, tháo van ra, vệ sinh sạch lớp keo cũ, quấn lại băng tan mới và siết chặt lại.

• Lỗi rò rỉ ở trục tay gạt: Thường do gioăng ôm trục bị mài mòn sau hàng ngàn lần đóng mở.

  • Cách khắc phục: Dùng cờ lê siết nhẹ ê-cu ngay dưới tay gạt để ép chặt gioăng ôm trục xuống. Nếu vẫn rò rỉ, cần thay thế gioăng cao su/PTFE mới.

• Kẹt tay gạt, không thể xoay: Do lưu chất có cặn bẩn bám cứng vào bề mặt bi van, hoặc van lâu ngày không vận hành.

  • Cách khắc phục: Không cố dùng lực quá mạnh làm gãy tay gạt. Hãy xịt dung dịch rỉ sét (RP7) vào trục, tháo van ra vệ sinh lòng bi rồi thử vận hành lại.

9. Van Duy Thành chuyên cung cấp Van Bi Inox 304 Nối Ren 3 Ngả Jaki Phi 21 - 114

Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối dòng sản phẩm Van Bi Inox 304 Nối Ren 3 Ngả Jaki chính hãng từ Phi 21 đến Phi 114 tại Việt Nam. Chúng tôi cam kết:

• Sản phẩm chính hãng Jaki 100%, đầy đủ chứng chỉ chất lượng.

• Giá thành cạnh tranh nhất thị trường, chiết khấu cực tốt cho các công trình, dự án lớn.

• Hàng luôn sẵn kho số lượng lớn, giao hàng nhanh chóng toàn quốc.

• Đội ngũ kỹ thuật viên am hiểu sâu, tư vấn giải pháp tối ưu và tiết kiệm nhất cho hệ thống của bạn.

Thông tin liên hệ mua hàng nhanh:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

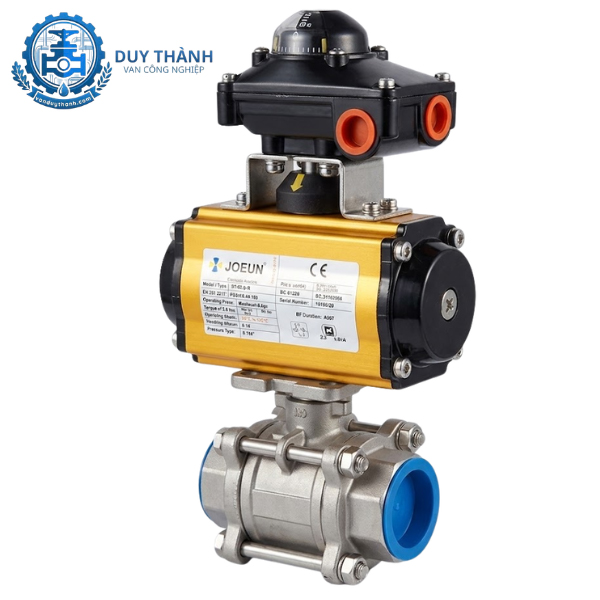

►XEM THÊM : Van Bi Inox 304 Ren 3 Ngả Khí Nén
