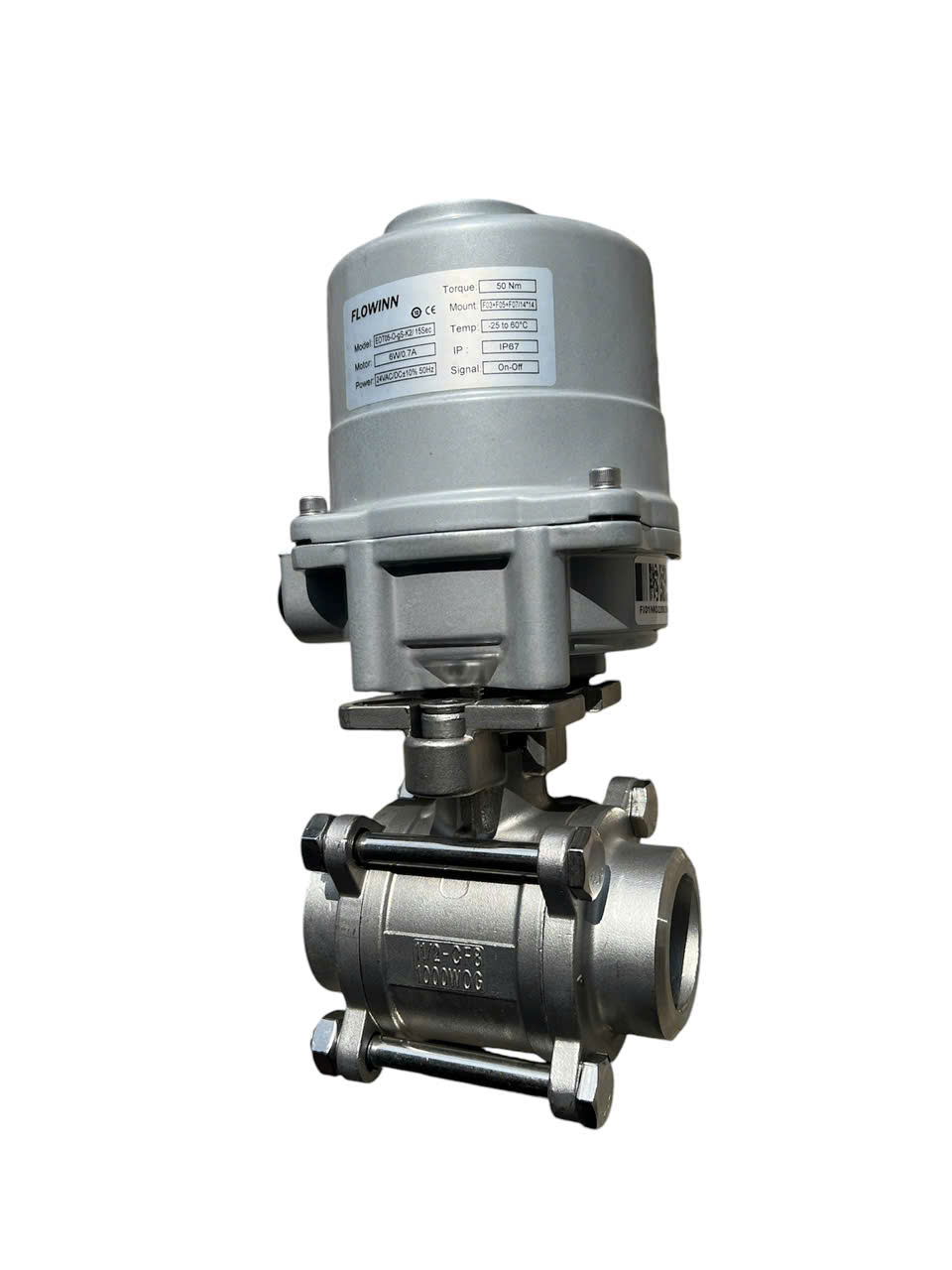

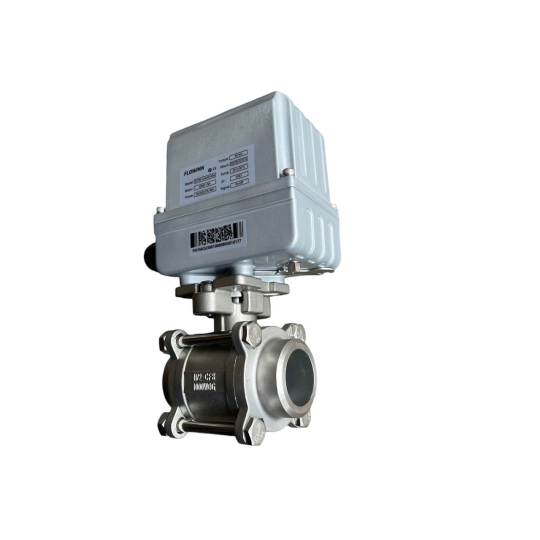

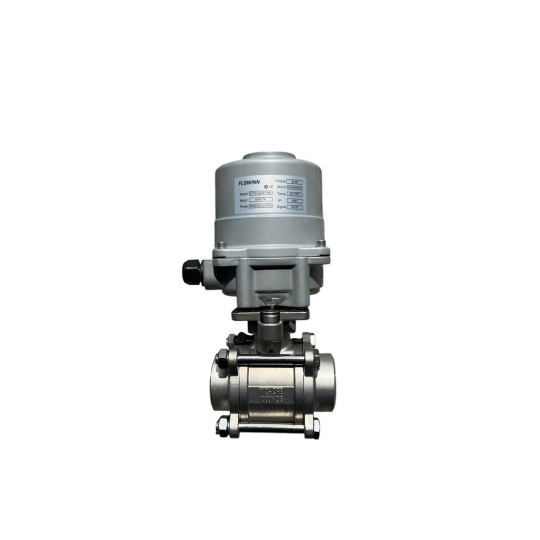

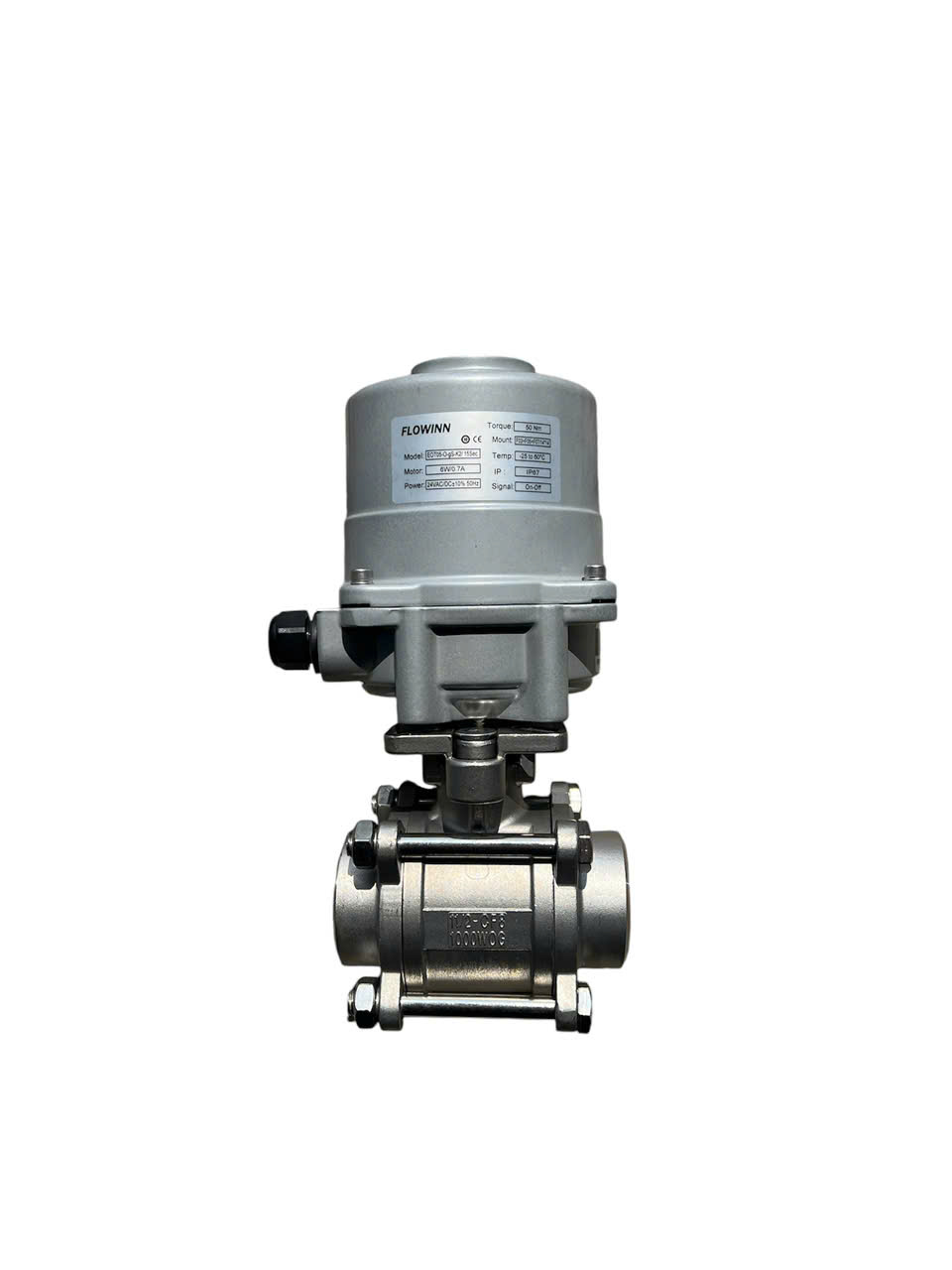

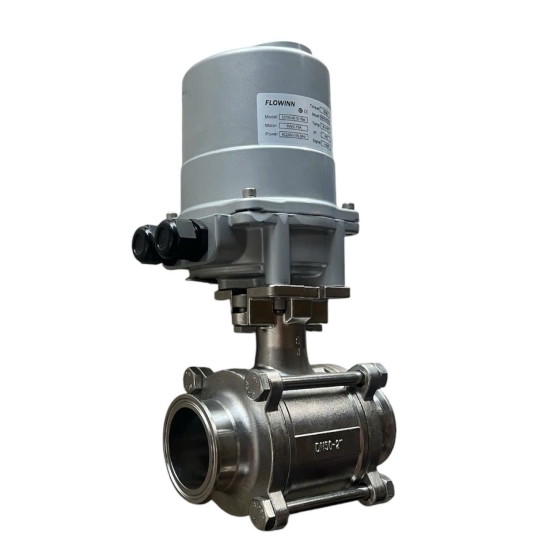

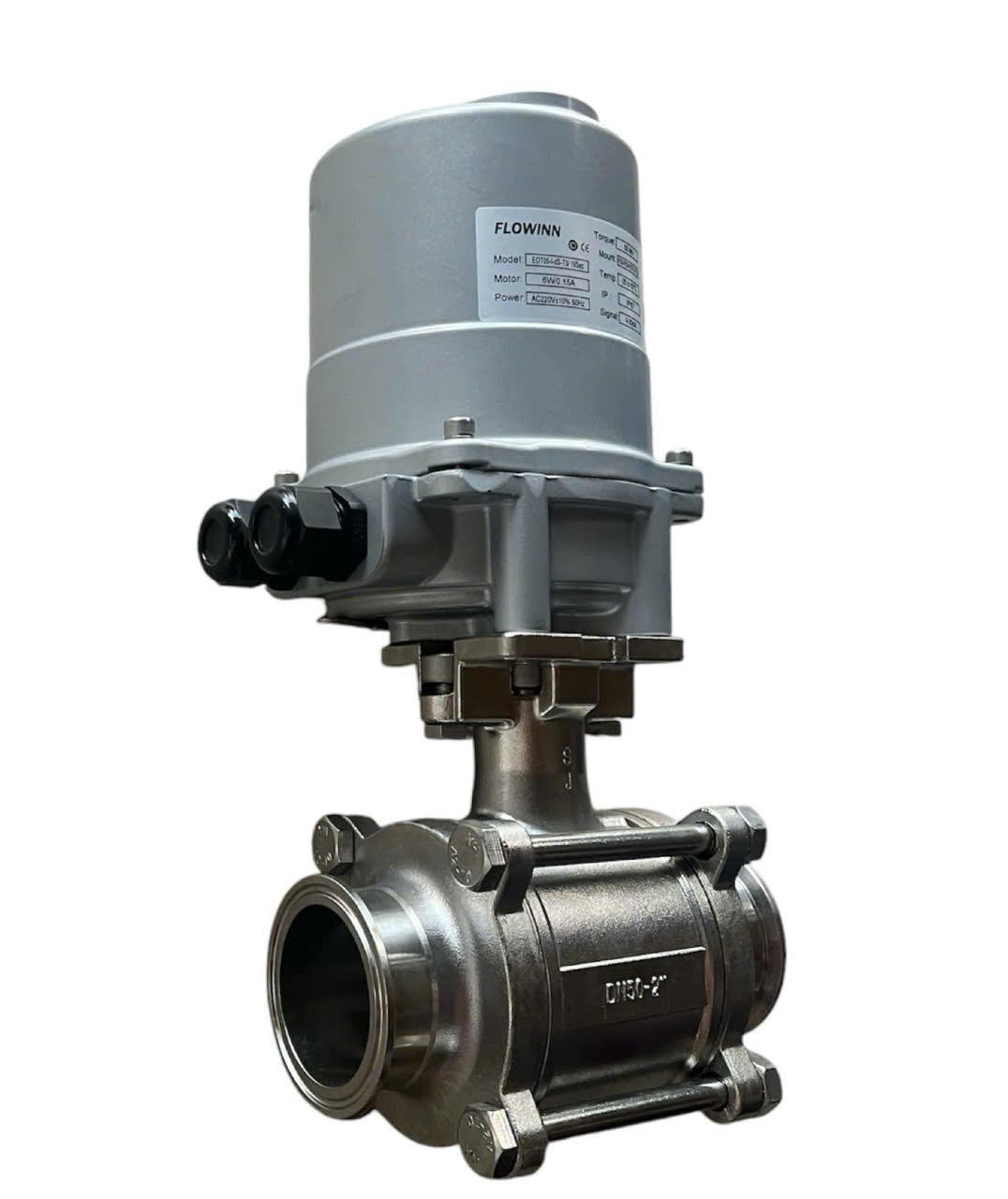

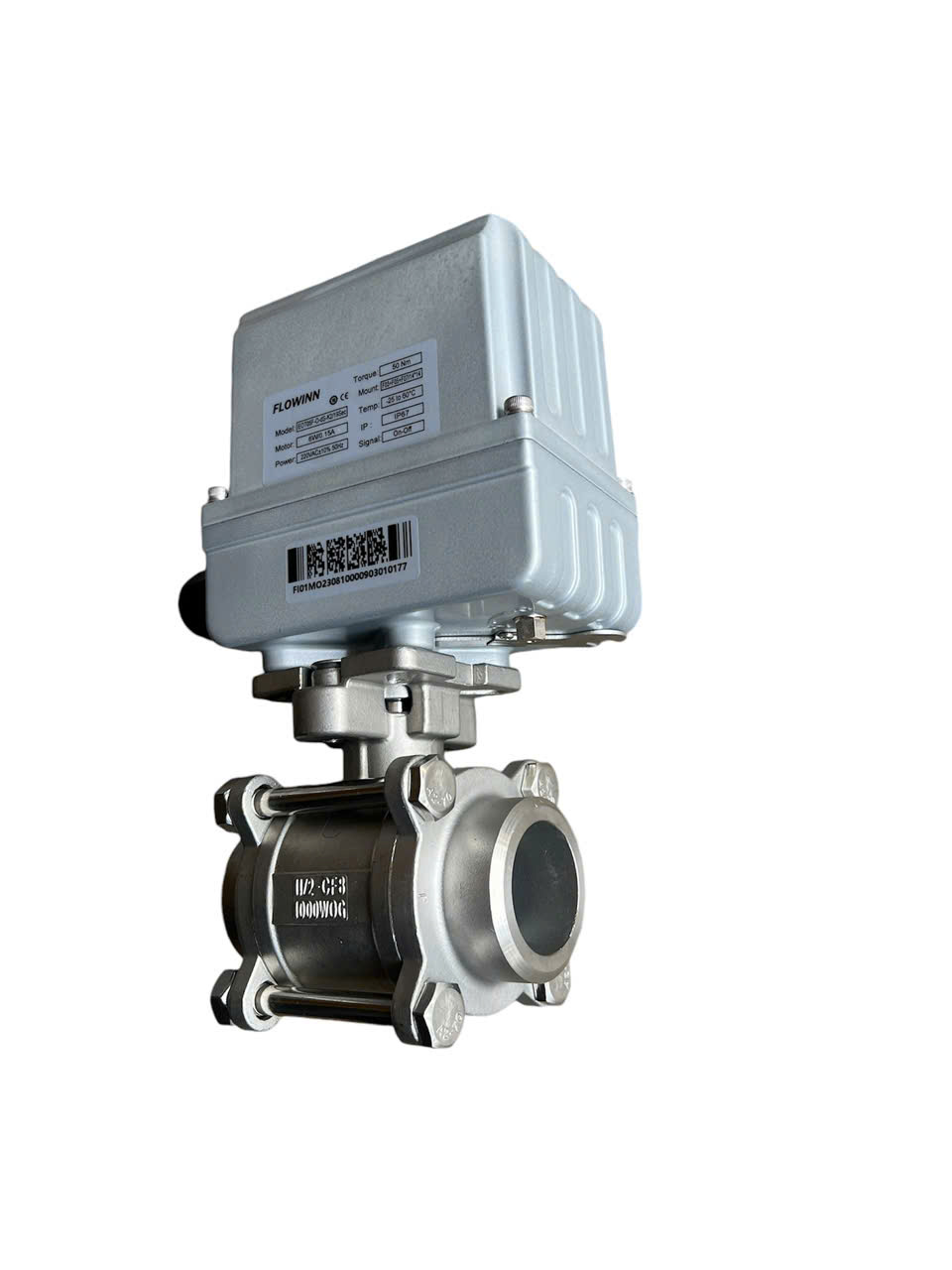

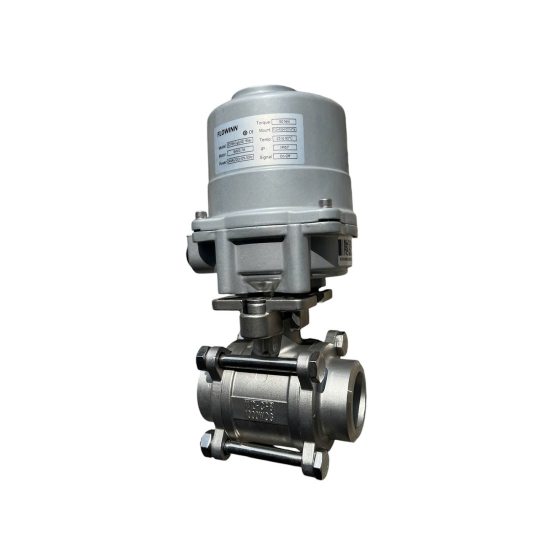

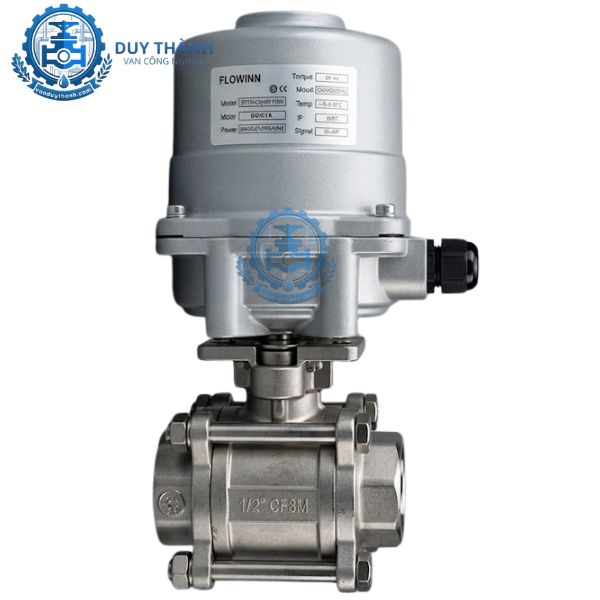

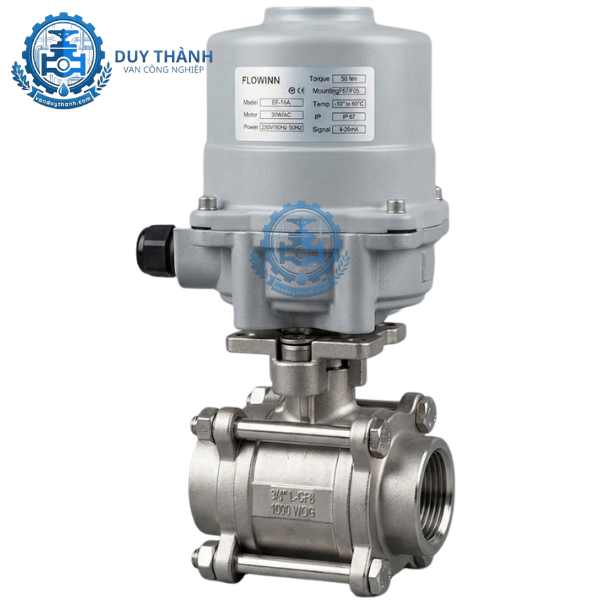

Van Bi 3 Thân Nối Hàn Inox Điều Khiển Điện

1. Tính năng của Van Bi 3 Thân Nối Hàn Inox Điều Khiển Điện

Sản phẩm sở hữu những tính năng vượt trội, đáp ứng yêu cầu của các hệ thống tự động hóa khắt khe nhất:

• Độ kín khít tuyệt đối: Kiểu nối hàn giúp loại bỏ hoàn toàn các điểm hở so với nối ren hoặc mặt bích, cực kỳ an toàn cho các môi trường dẫn khí gas hoặc hóa chất độc hại.

• Bảo trì linh hoạt: Thiết kế 3 thân cho phép tháo rời phần trung tâm chứa bi van chỉ bằng cách tháo 4 bu lông liên kết, giúp tiết kiệm tối đa thời gian và chi phí bảo dưỡng.

• Kháng ăn mòn và chịu nhiệt: Chất liệu inox 304/316 cao cấp cùng gioăng PTFE gia cường giúp van chịu được nhiệt độ lên đến 220°C và chống lại sự xâm thực của hóa chất.

• Vận hành tự động thông minh: Bộ điện đạt tiêu chuẩn IP67/IP68, tích hợp công tắc hành trình để tự động ngắt điện khi hoàn thành chu kỳ đóng/mở, đảm bảo an toàn cho mô tơ.

2. Tác dụng của Van Bi 3 Thân Nối Hàn Điều Khiển Điện

Trong một hệ thống đường ống hiện đại, dòng van này đóng vai trò then chốt:

• Kiểm soát dòng chảy từ xa: Thay thế thao tác thủ công tại những vị trí lắp đặt khó tiếp cận hoặc môi trường khắc nghiệt, nâng cao tính an toàn cho người vận hành.

• Duy trì áp suất ổn định: Nhờ thiết kế lỗ bi "Full Port" (lưu thông toàn phần), van không gây sụt giảm áp suất khi mở hoàn toàn, đảm bảo lưu lượng môi chất đạt hiệu suất tối đa.

• Ngăn chặn sự cố rò rỉ: Kết nối hàn giúp hệ thống trở thành một khối thống nhất, đặc biệt quan trọng trong các đường ống dẫn áp lực cao hoặc lưu chất dễ cháy nổ.

3. Thông số kỹ thuật của Van Bi 3 Thân Nối Hàn Điều Khiển Điện

Dưới đây là bảng thông số chi tiết hỗ trợ quý khách hàng lựa chọn thiết bị tại Van Duy Thành:

4. Cấu tạo của Van Bi 3 Thân Nối Hàn Inox Điều Khiển Điện

Sản phẩm là sự kết hợp cơ khí chính xác giữa hai khối chức năng:

4.1. Thân van bi 3 thân (3-PC Ball Valve)

• Thân giữa (Center Body): Nơi chứa quả bi và gioăng làm kín.

• Hai đầu nối hàn (Ends): Được hàn trực tiếp vào đường ống hệ thống.

• Bi van: Quả cầu inox rỗng giúp đóng/mở dòng chảy.

• Bu lông liên kết: 4 bu lông dài xuyên qua thân để giữ chặt 3 thành phần của van.

4.2. Bộ truyền động điện (Electric Actuator)

• Mô tơ điện: Động cơ truyền động tạo mô-men xoắn.

• Hệ thống bánh răng: Giảm tốc và truyền lực đến trục van.

• Tay quay phụ: Sử dụng khi mất điện.

• Hệ thống báo trạng thái: Đèn hiển thị hoặc bảng số cho biết van đang đóng hay mở.

5. Nguyên lí làm việc của Van Bi 3 Thân Nối Hàn Inox Điều Khiển Điện

Hoạt động của van dựa trên sự chuyển hóa điện năng thành chuyển động xoay 90 độ:

1. Quy trình mở: Khi nhận lệnh điện, mô tơ xoay trục van làm quả bi quay góc 90 độ. Khi lỗ rỗng của quả bi trùng với đường ống, van mở hoàn toàn.

2. Quy trình đóng: Khi cấp điện vào cổng đóng, mô tơ xoay trục ngược lại. Phần thân đặc của quả bi sẽ che kín cửa van, ép chặt vào gioăng PTFE để chặn đứng dòng lưu chất.

• Cơ chế tự ngắt: Khi đạt đến giới hạn hành trình, bộ điện tự động ngắt nguồn, giúp động cơ không bị quá tải nhiệt.

6. Môi trường ứng dụng của Van Bi 3 Thân Nối Hàn Inox Điều Khiển Điện

Sản phẩm là lựa chọn ưu tiên cho các hệ thống yêu cầu độ sạch và độ kín cao:

• Ngành dược phẩm & Thực phẩm: Nhờ chất liệu inox sạch và khả năng tháo rời vệ sinh định kỳ dễ dàng.

• Công nghiệp hóa chất: Vận chuyển các chất lỏng có tính ăn mòn cao, đòi hỏi mối nối hàn để tránh rò rỉ hóa chất ra môi trường.

• Hệ thống hơi nóng (Steam): Chịu được sốc nhiệt và áp suất của các đường dẫn hơi trong nhà máy may mặc, sấy nhuộm.

• Sản xuất bán dẫn & Vi tử: Nơi yêu cầu môi trường siêu sạch và các mối nối không khe hở.

7. Hướng dẫn lắp đặt Van Bi 3 Thân Nối Hàn Inox Điều Khiển Điện

Để đảm bảo van không bị hư hỏng trong quá trình lắp đặt, cần đặc biệt lưu ý:

1. Tháo thân van trước khi hàn: Đây là bước quan trọng nhất. Cần tháo 4 bu lông để lấy phần thân giữa (chứa gioăng và bi) ra ngoài. Chỉ hàn hai đầu nối vào ống để tránh nhiệt độ hàn làm nóng chảy gioăng PTFE.

2. Vệ sinh mối hàn: Sau khi hàn xong, để nguội tự nhiên và vệ sinh sạch xỉ hàn bên trong ống trước khi lắp phần thân giữa trở lại.

3. Siết bu lông đối xứng: Khi lắp lại thân van, cần siết bu lông đều tay và đối xứng để đảm bảo van không bị vênh, gây rò rỉ.

4. Đấu nối điện: Thực hiện đấu dây theo sơ đồ đi kèm. Kiểm tra kỹ điện áp nguồn trước khi vận hành.

5. Chạy thử: Vận hành thử bằng tay quay phụ để kiểm tra độ trơn tru trước khi cho chạy tự động bằng điện.

8. Van Duy Thành là đơn vị chuyên cung cấp Van Bi 3 Thân Nối Hàn Điều Khiển Điện

Khi mua hàng tại Van Duy Thành, quý khách sẽ được hưởng những dịch vụ chuyên nghiệp nhất:

• Hàng hóa chuẩn Inox: Cam kết cung cấp đúng chủng loại Inox 304/316, không pha tạp chất, bền bỉ với thời gian.

• Giá thành cạnh tranh: Là đơn vị phân phối trực tiếp từ các thương hiệu hàng đầu Hàn Quốc, Đài Loan, chúng tôi mang đến mức giá tốt nhất cho nhà thầu.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ bạn lựa chọn áp lực (PN) và điện áp phù hợp nhất cho hệ thống.

• Bảo hành uy tín: Cam kết bảo hành 12 tháng, hỗ trợ đổi trả nếu có lỗi từ nhà sản xuất và hỗ trợ kỹ thuật trọn đời.

• Giao hàng nhanh: Kho hàng luôn sẵn có các kích cỡ phổ thông, đáp ứng tiến độ thi công hỏa tốc của dự án.

Liên hệ ngay với Van Duy Thành để nhận báo giá chi tiết và hỗ trợ kỹ thuật cho sản phẩm Van Bi 3 Thân Nối Hàn Inox Điều Khiển Điện!
