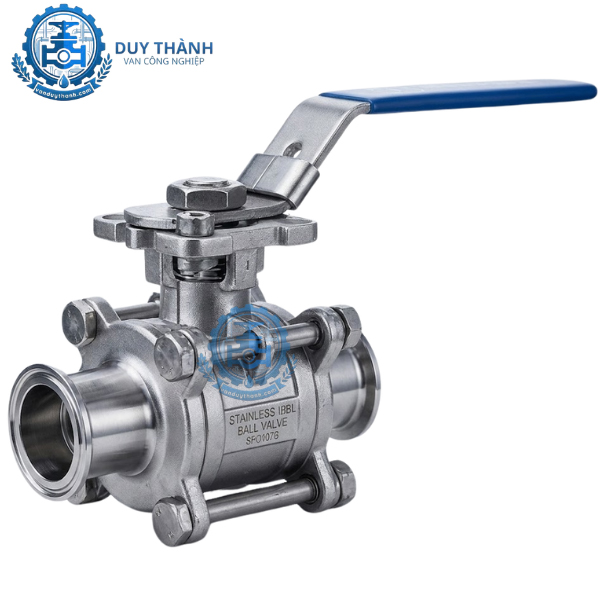

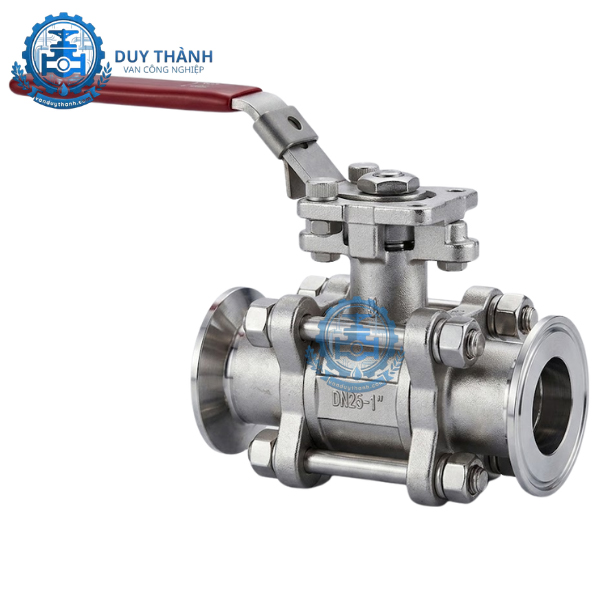

Van Bi 3 Thân, 3pc Inox 316L Vi Sinh Nối Clamp Tay Gạt

Trong các ngành công nghiệp đòi hỏi tiêu chuẩn vệ sinh an toàn nghiêm ngặt bậc nhất hiện nay như dược phẩm, công nghệ sinh học, chế biến sữa, thực phẩm và đồ uống, việc lựa chọn thiết bị kiểm soát dòng chảy luôn là bài toán khắt khe. Van bi 3 thân, 3pc inox 316L vi sinh nối clamp tay gạt xuất hiện như một lời giải hoàn hảo, đáp ứng trọn vẹn cả yêu cầu về mặt kỹ thuật cơ khí lẫn chứng nhận an toàn vệ sinh vi sinh quốc tế.

Được cấu tạo từ mác thép không gỉ inox 316L siêu tinh khiết kết hợp thiết kế 3 mảnh (3pc) linh hoạt, dòng van này không chỉ mang đến khả năng chống ăn mòn tuyệt hảo mà còn tối ưu hóa thời gian vệ sinh, bảo trì hệ thống. Hiện nay, Van Duy Thành là đơn vị chuyên phân phối dòng sản phẩm van bi vi sinh 3 thân cao cấp, cam kết đầy đủ giấy tờ CO/CQ, đáp ứng đầy đủ tiêu chuẩn khắt khe nhất của các nhà thầu.

1. Ưu điểm nổi bật của Van bi 3 thân 3pc Inox 316L vi sinh

So với các dòng van công nghiệp thông thường hoặc dòng van bi vi sinh 1 thân, 2 thân, sản phẩm van bi 3 thân 3pc inox 316L vi sinh nối clamp tay gạt sở hữu những đặc tính công nghệ vượt trội:

• Vật liệu Inox 316L đẳng cấp cao: Việc sử dụng hàm lượng carbon cực thấp giúp ngăn ngừa tình trạng kết tủa carbide khi hàn, kết hợp thành phần Molybdenum cao giúp van kháng lại sự ăn mòn lỗ rãnh một cách tuyệt đối, đặc biệt là trong môi trường chứa Clorua (Cl⁻) và axit hữu cơ nồng độ cao.

• Thiết kế Full Port (Tiết diện lòng van tối đa): Lòng bi van được khoét lỗ có đường kính bằng chính xác đường kính trong của ống dẫn. Điều này giúp chất lỏng lưu thông 100%, không bị sụt giảm áp suất và loại bỏ hoàn toàn hiện tượng kẹt bám dòng chảy.

• Khả năng bảo trì "Inline" siêu tốc: Nhờ kết cấu 3 mảnh kết nối thông qua hệ thống bu lông định vị, người vận hành có thể dễ dàng tháo rời phần thân giữa chứa bi van để vệ sinh hoặc thay gioăng mà không cần phải cắt hay dỡ bỏ hai đầu nối clamp ra khỏi đường ống. Thiết kế này giúp tiết kiệm thời gian và chi phí bảo dưỡng tối đa về lâu dài.

• Độ bóng bề mặt hoàn hảo: Bề mặt tiếp xúc trực tiếp với lưu chất được xử lý đánh bóng điện hóa đạt độ nhám cực mịn (Ra ≤ 0.4 µm đến Ra ≤ 0.8 µm), ngăn chặn triệt để sự bám dính của vi khuẩn, mảng bám hữu cơ hoặc nấm mốc hình thành bio-film.

• Nối Clamp thông minh: Kiểu kết nối kẹp nhanh này vừa đảm bảo độ kín khít cơ học tuyệt đối nhờ vòng đệm silicone/PTFE, vừa giúp quá trình tháo lắp định kỳ bằng tay chỉ mất vài giây mà không cần dụng cụ phức tạp.

2. Cấu tạo chi tiết của thiết bị

Sản phẩm được gia công cơ khí chính xác với các bộ phận cấu thành bao gồm:

Thân van (3-Piece Body)

Bao gồm 3 phần tách biệt: hai đầu nối (Cap) dạng nối clamp được cố định vào đường ống và phần thân trung tâm (Body center). Ba phần này liên kết chặt chẽ với nhau thông qua 4 bu lông chịu lực dài, tạo nên một kết cấu chịu áp lực cực kỳ vững chắc.

Bi van (Ball) và Trục van (Stem)

Được đúc từ inox 316L nguyên khối, mài nhẵn bóng loáng dạng gương. Bi van có cấu trúc "Dead-Angle-Free" (không góc chết) nhằm đảm bảo lưu chất không bị đọng lại bên trong lòng van sau khi đóng. Trục van được thiết kế theo cơ chế chống văng (Blow-out proof stem) để bảo vệ an toàn cho người vận hành khi hệ thống gặp sự cố tăng áp đột ngột.

Bộ gioăng làm kín (Seats & Seals)

Thường sử dụng vật liệu PTFE (Teflon) nguyên chất hoặc TFM cao cấp. Gioăng bao trọn xung quanh bi van và các điểm tiếp xúc giữa 3 mảnh thân van nhằm ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất ra ngoài và ngăn nhiễm khuẩn ngược từ môi trường vào lòng ống.

Tay gạt điều khiển (Handle)

Làm bằng inox dày, bên ngoài thường được bọc một lớp nhựa hoặc cao su mềm cách nhiệt, giúp người vận hành thao tác đóng mở $90^\circ$ một cách nhẹ nhàng và êm ái. Một số phiên bản cao cấp tích hợp thêm lẫy khóa an toàn (Locking device) để cố định vị trí của van.

3. Thông số kỹ thuật chi tiết

Bảng thông số kỹ thuật chuẩn hóa của van bi 3 thân, 3pc inox 316L vi sinh nối clamp tay gạt cung cấp tại Van Duy Thành:

4. Môi trường ứng dụng thực tế

Nhờ đáp ứng hoàn hảo các tiêu chuẩn vệ sinh ngặt nghèo (FDA, 3A), sản phẩm van bi 3 thân inox 316L vi sinh là thiết bị bắt buộc phải có trong các môi trường đặc thù:

• Dây chuyền sản xuất Dược phẩm & Sinh học: Sử dụng trong các hệ thống dẫn nước cất pha tiêm (WFI), hệ thống chiết xuất kháng sinh, huyết thanh, nơi mà bất kỳ một vi khuẩn nhỏ nào cũng có thể làm hỏng cả lô hàng triệu đô.

• Ngành công nghiệp Thực phẩm & Sữa: Ứng dụng rộng rãi trong các đường ống dẫn sữa tươi, phô mai lỏng, nước sốt, siro, dầu ăn... Đảm bảo lưu chất không bị biến đổi mùi vị hoặc nhiễm khuẩn chéo.

• Sản xuất Đồ uống & Bia rượu: Lắp đặt trong các tank lên men, hệ thống nấu bia, hệ thống lọc và chiết rót nước ngọt, rượu vang.

• Hệ thống làm sạch tại chỗ CIP (Clean-In-Place) & SIP (Sterilization-In-Place): Thiết bị chịu được các dòng lưu chất tẩy rửa mạnh như xút (NaOH), axit nitric ($HNO_3$) và luồng hơi nước khử trùng ở nhiệt độ cao lên đến 130°C - 140°C.

5. Phân loại và cách lựa chọn sản phẩm phù hợp

Để lựa chọn chính xác dòng van bi 3 mảnh vi sinh nối clamp cho hệ thống, quý khách hàng cần căn cứ vào các tiêu chí phân loại sau:

Phân loại theo cấu trúc gioăng (Seat Type)

• Gioăng tiêu chuẩn (Standard Seat): Có khoảng trống nhỏ xung quanh bi van. Phù hợp cho môi trường chất lỏng sạch hoàn toàn, không có xu hướng đông đặc hoặc kết tinh.

• Gioăng kín khoang (Cavity Filler Seat): Phần gioăng PTFE được đúc dày bọc kín hoàn toàn khoang trống xung quanh bi. Thiết kế này ngăn không cho chất lỏng (như sữa, sô-cô-la, dược chất đặc) bị kẹt lại bên trong khoang khi đóng van, triệt tiêu nguy cơ ôi thiu hoặc lên men của lưu chất đọng.

Phân loại theo tiêu chuẩn kích thước ống

• Chuẩn SMS: Thường dùng cho các hệ thống máy móc nhập khẩu từ châu Âu.

• Chuẩn ISO/DIN: Phổ biến trong các nhà máy có thiết kế cơ khí theo hệ mét.

• Quý khách cần đo chính xác đường kính ngoài (OD) của ống và đường kính đĩa mặt clamp (Ferrule OD) để chọn size van ăn khớp tuyệt đối.

6. Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật

Quy trình lắp đặt an toàn

1. Vệ sinh đường ống: Trước khi lắp van, cần súc rửa sạch sẽ lòng ống để loại bỏ bã hàn, mạt sắt hay bụi bẩn còn sót lại từ quá trình thi công.

2. Đặt vòng đệm vi sinh (Gasket): Đặt gioăng đệm vi sinh vào giữa mặt ferrule của van và mặt ferrule của đầu ống. Cần đảm bảo gioăng nằm đồng tâm, không bị lệch.

3. Kẹp đai Clamp: Đưa đai kẹp (Clamp high-pressure) ôm trọn hai đầu ferrule, sau đó siết chặt tay vặn (Wing nut) cho đến khi đạt độ chặt vừa vặn. Không nên dùng kìm vặn quá lực dễ làm nứt móp đai kẹp hoặc biến dạng gioăng.

Quy trình bảo dưỡng định kỳ (Inline Maintenance)

• Kiểm tra độ kín: Định kỳ 3–6 tháng nên kiểm tra xem các điểm nối clamp và phần gioăng trục van có hiện tượng rò rỉ hay không.

• Vệ sinh lòng van: Nhờ kết cấu 3 mảnh (3pc), khi cần vệ sinh sâu, bạn chỉ cần nới lỏng các bu lông thân, xoay phần thân giữa ra ngoài để lau chùi bi van và thay gioăng đệm mới một cách cực kỳ nhanh chóng.

• Bôi trơn trục: Giúp tay gạt luôn hoạt động nhẹ nhàng bằng cách kiểm tra và siết lại đai ốc ép gioăng trục (Gland nut) nếu thấy lỏng.

Van Duy Thành – Nhà cung cấp Van Bi Vi Sinh Inox 316L hàng đầu

Khi chọn mua van bi 3 thân, 3pc inox 316L vi sinh nối clamp tay gạt tại Van Duy Thành, quý khách hàng hoàn toàn yên tâm bởi chúng tôi luôn đặt chất lượng sản phẩm và uy tín lên hàng đầu:

• Sản phẩm nhập khẩu chính ngạch, bề mặt siêu bóng đạt chuẩn FDA.

• Sẵn kho đầy đủ dải kích cỡ từ DN15 đến DN150 phục vụ dự án lớn.

• Hỗ trợ kỹ thuật chuyên sâu, bảo hành dài hạn 12 tháng lỗi 1 đổi 1.
