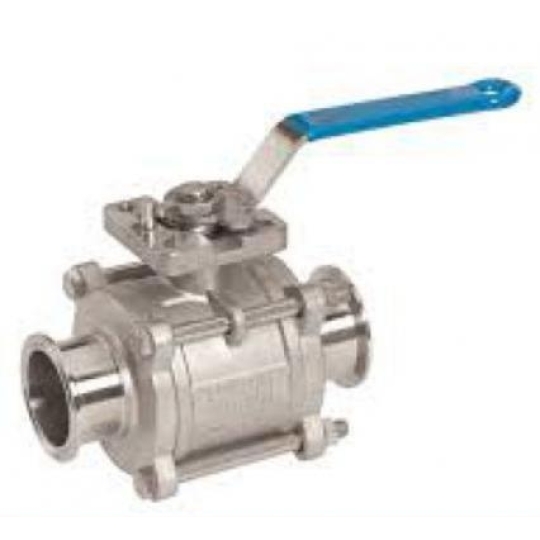

Van Bi Inox 304 3pc 3 Thân Vi Sinh DN15 - DN100

Trong các hệ thống đường ống công nghiệp hiện đại, đặc biệt là những ngành yêu cầu khắt khe về mức độ an toàn vệ sinh như thực phẩm, dược phẩm và hóa chất, việc lựa chọn thiết bị kiểm soát dòng chảy là vô cùng quan trọng. Van bi inox 304 3pc 3 thân vi sinh DN15 - DN100 chính là giải pháp hàng đầu được các kỹ sư tin dùng. Đây là dòng van bi cao cấp sở hữu thiết kế ba mảnh (3 thân) ghép lại, kết hợp với công nghệ xử lý bề mặt vi sinh siêu mịn. Thiết bị không chỉ mang lại khả năng đóng mở, điều tiết lưu chất linh hoạt mà còn đảm bảo triệt tiêu hoàn toàn các góc chết, ngăn ngừa vi khuẩn bám bẩn. Tại Việt Nam, Van Duy Thành là đơn vị uy tín cung cấp dòng sản phẩm này với đầy đủ kích cỡ và giấy tờ kiểm định chất lượng nghiêm ngặt.

1. Ưu điểm nổi bật của van bi inox 304 3pc 3 thân vi sinh

Dòng van bi vi sinh 3 thân inox 304 sở hữu nhiều đặc tính vượt trội so với các loại van công nghiệp thông thường nhờ vào cấu tạo cơ khí chính xác:

• Thiết kế 3 thân (3-PC) linh hoạt: Đây là điểm cộng lớn nhất giúp tối ưu hóa chi phí vận hành. Khi cần thay thế gioăng hoặc bảo dưỡng viên bi bên trong, kỹ sư chỉ cần tháo các bu lông cố định phần thân giữa mà không cần phải cắt hay tháo toàn bộ hai đầu van ra khỏi đường ống.

• Chất liệu inox 304 tiêu chuẩn: Khả năng chống ăn mòn tốt trong môi trường axit nhẹ, kiềm và các hợp chất hữu cơ. Bề mặt inox luôn sáng bóng, không bị gỉ sét theo thời gian.

• Bề mặt vi sinh siêu mịn: Van được xử lý đánh bóng cơ học và điện hóa đạt độ nhám Ra ≤ 0.4 µm. Điều này giúp ngăn chặn mảng bám của dòng lưu chất (như sữa, nước trái cây, thuốc dạng lỏng), từ đó chống lại sự hình thành của ổ vi khuẩn.

• Khả năng chịu áp lực và nhiệt độ cao: Van vận hành bền bỉ ở mức áp suất lên tới PN40 và chịu được dải nhiệt độ từ -20°C đến 180°C, cho phép hệ thống thoải mái thực hiện chu trình tiệt trùng CIP (Clean-in-Place) và SIP (Sterilization-in-Place).

2. Cấu tạo chi tiết của sản phẩm

Để hiểu rõ tại sao dòng van bi vi sinh DN15 - DN100 lại có độ bền cao như vậy, chúng ta hãy cùng bóc tách các bộ phận cấu thành nên thiết bị:

2.1. Thân van (Body)

Được chia làm 3 phần riêng biệt (2 nắp hai bên và 1 thân giữa) đúc từ vật liệu inox 304. Ba phần này được ép chặt lại với nhau bằng hệ thống bu lông và đai ốc chịu lực, tạo nên một kết cấu cực kỳ vững chắc và kín kẽ.

2.2. Bi van (Ball)

Là một quả cầu được đục lỗ xuyên tâm bằng inox 304, được mài nhẵn bóng tuyệt đối. Khi lỗ tâm trùng với chiều dòng chảy, van mở; khi xoay 90°, lỗ tâm vuông góc với dòng chảy, van sẽ đóng hoàn toàn.

2.3. Gioăng làm kín (Seat & Gasket)

Thường được làm bằng chất liệu PTFE (Teflon) hoặc EPDM chịu nhiệt. Bộ phận này bao bọc xung quanh bi van và các điểm tiếp xúc giữa 3 thân van để ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ra môi trường bên ngoài.

2.4. Trục van và Bộ phận điều khiển (Stem & Actuator)

• Trục van: Truyền động từ tay gạt xuống bi van.

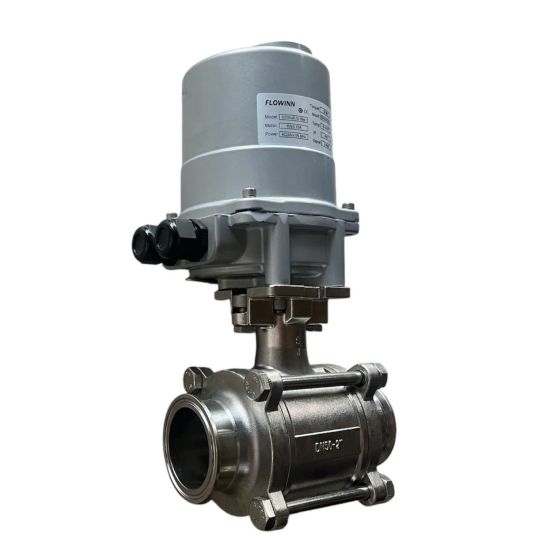

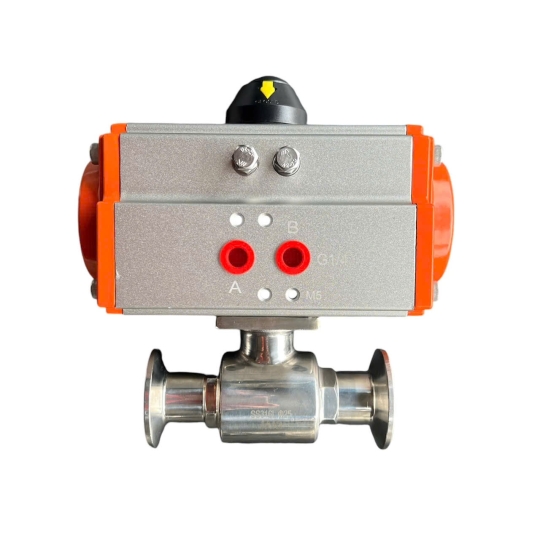

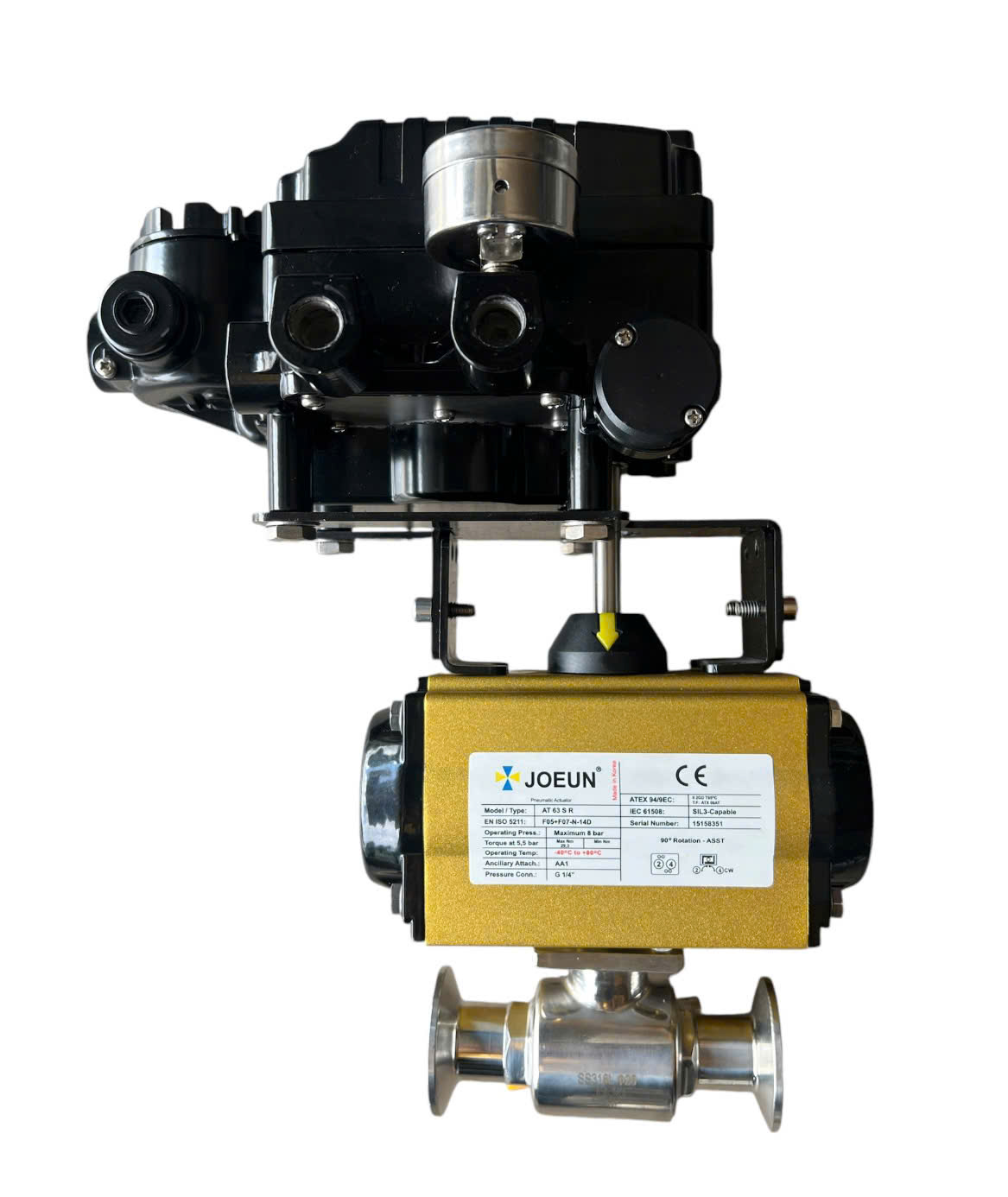

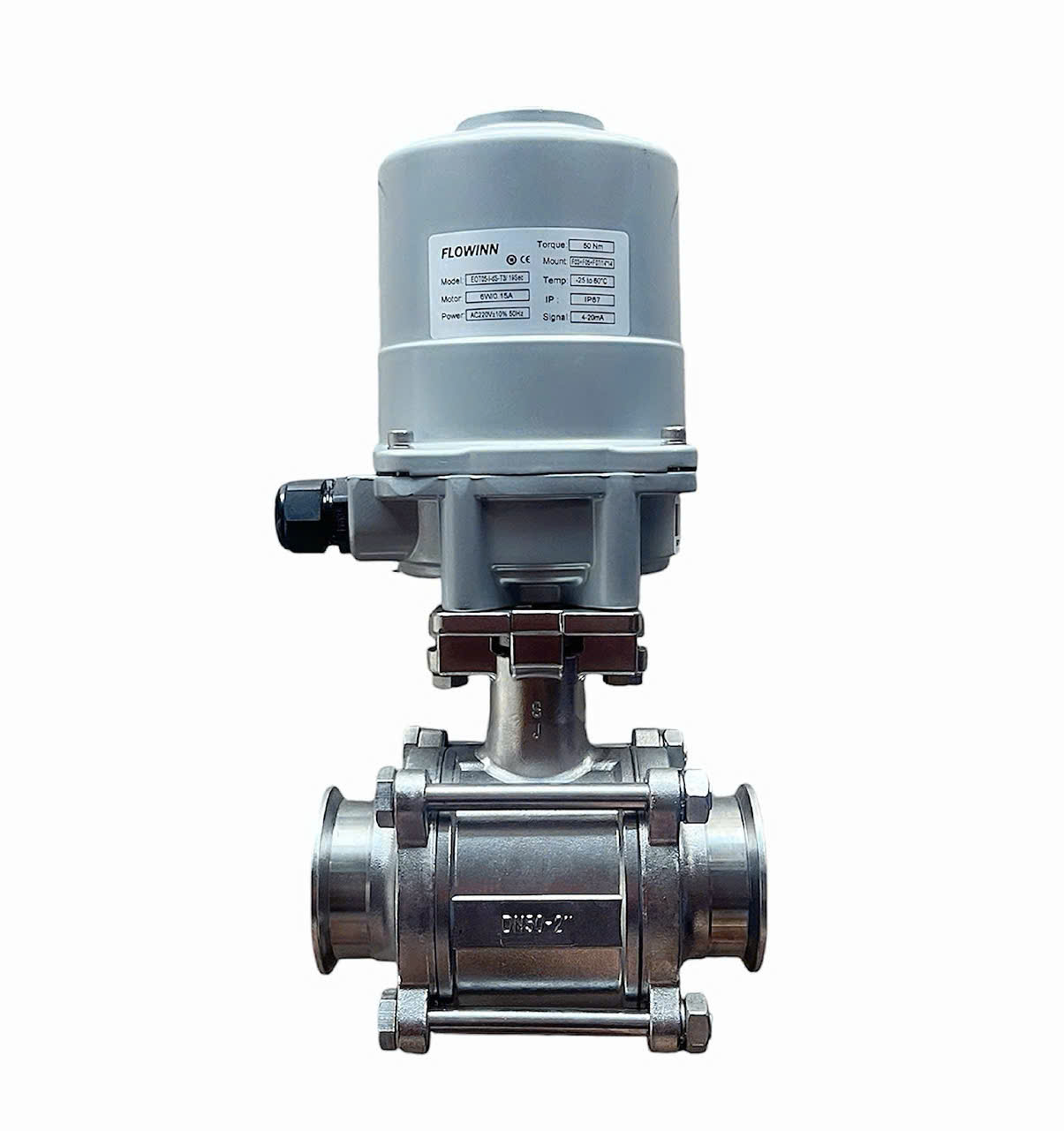

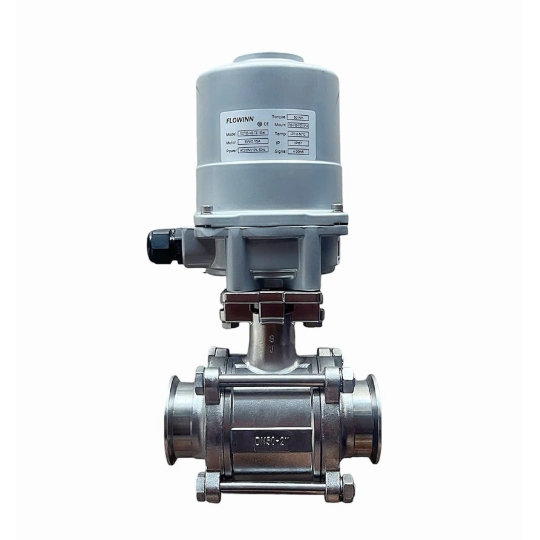

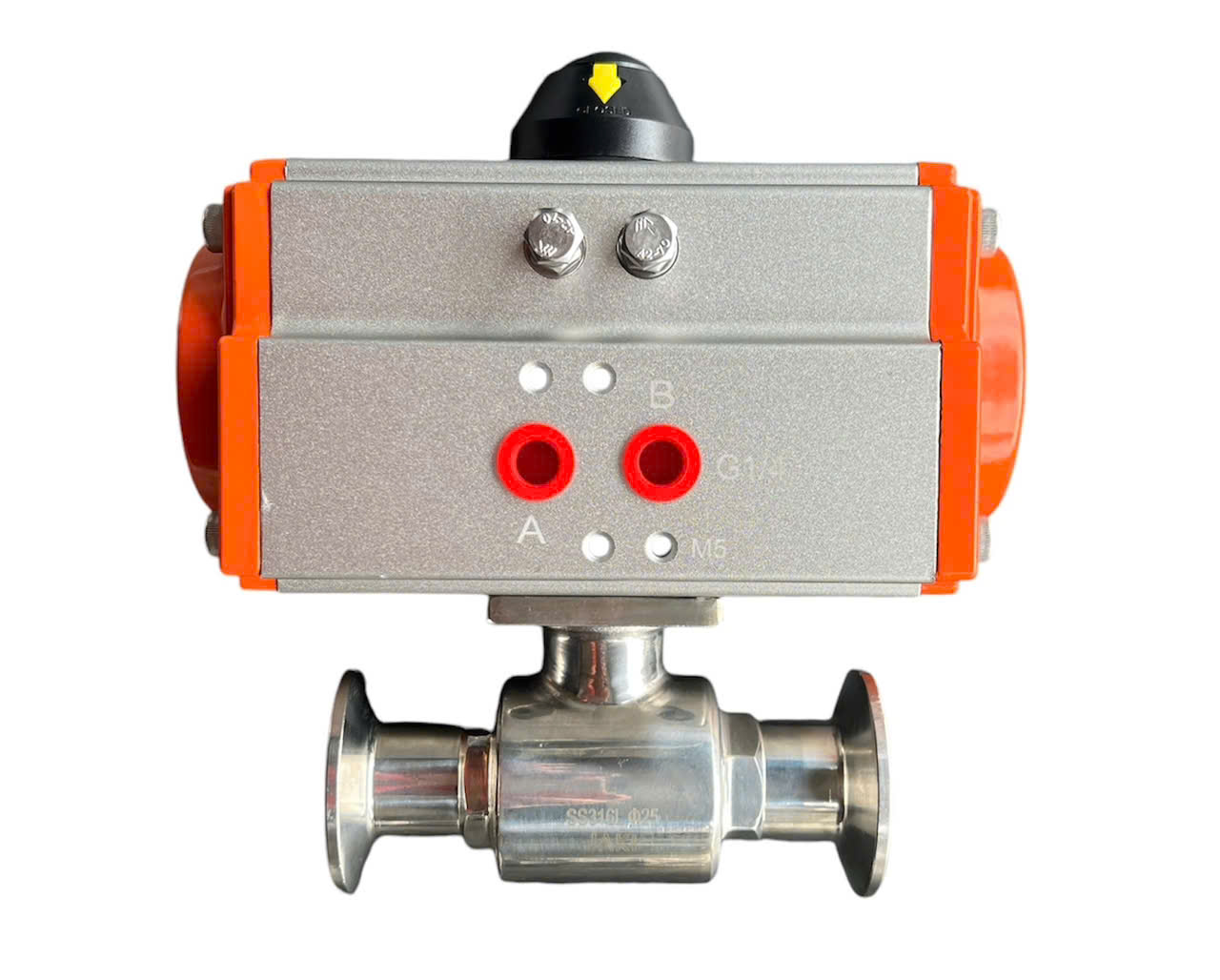

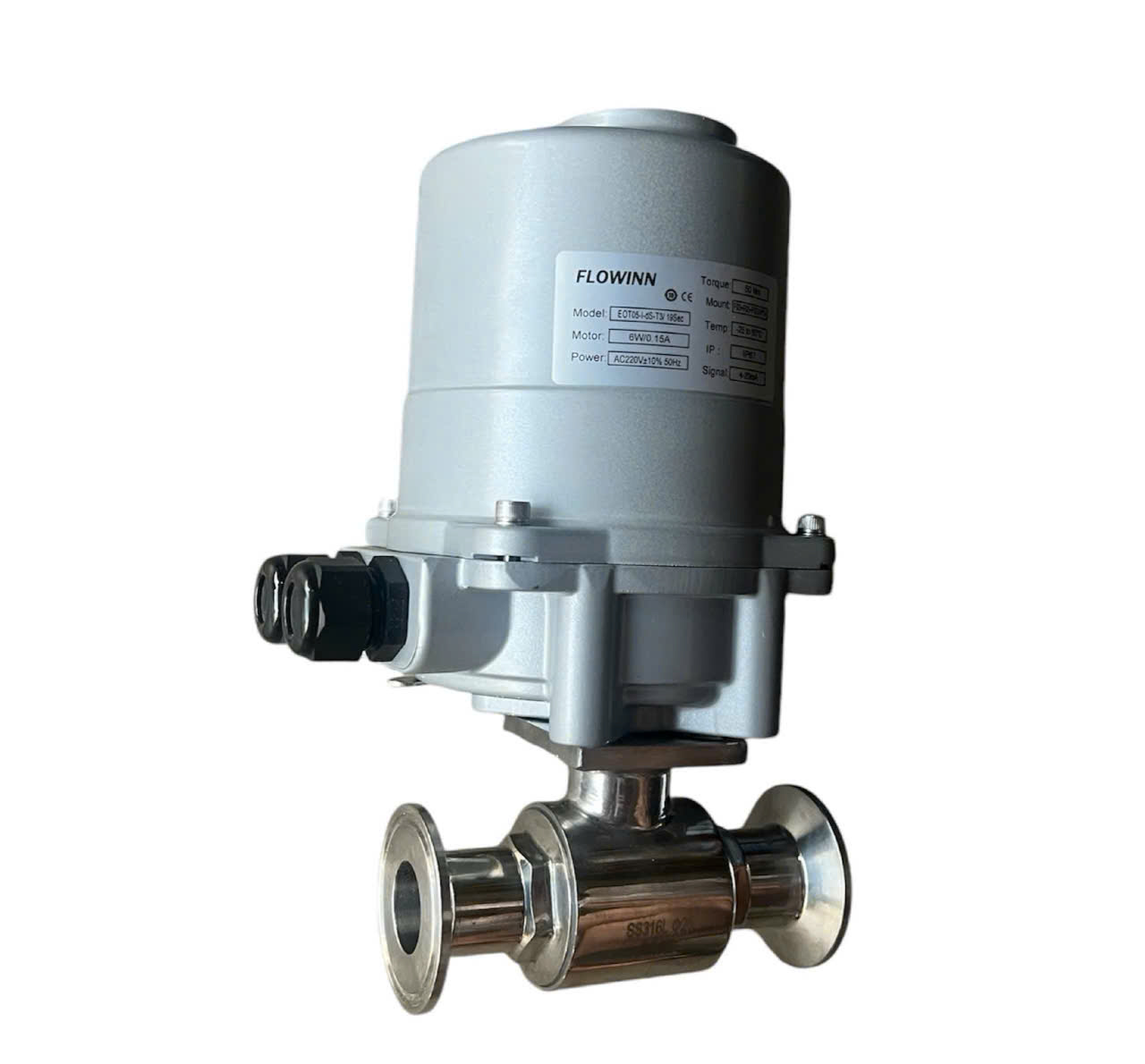

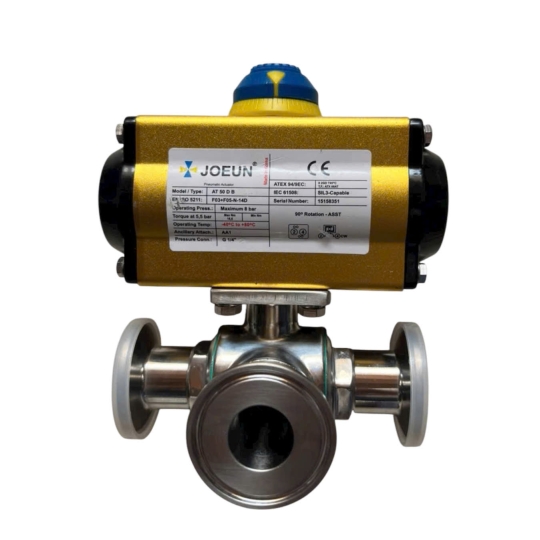

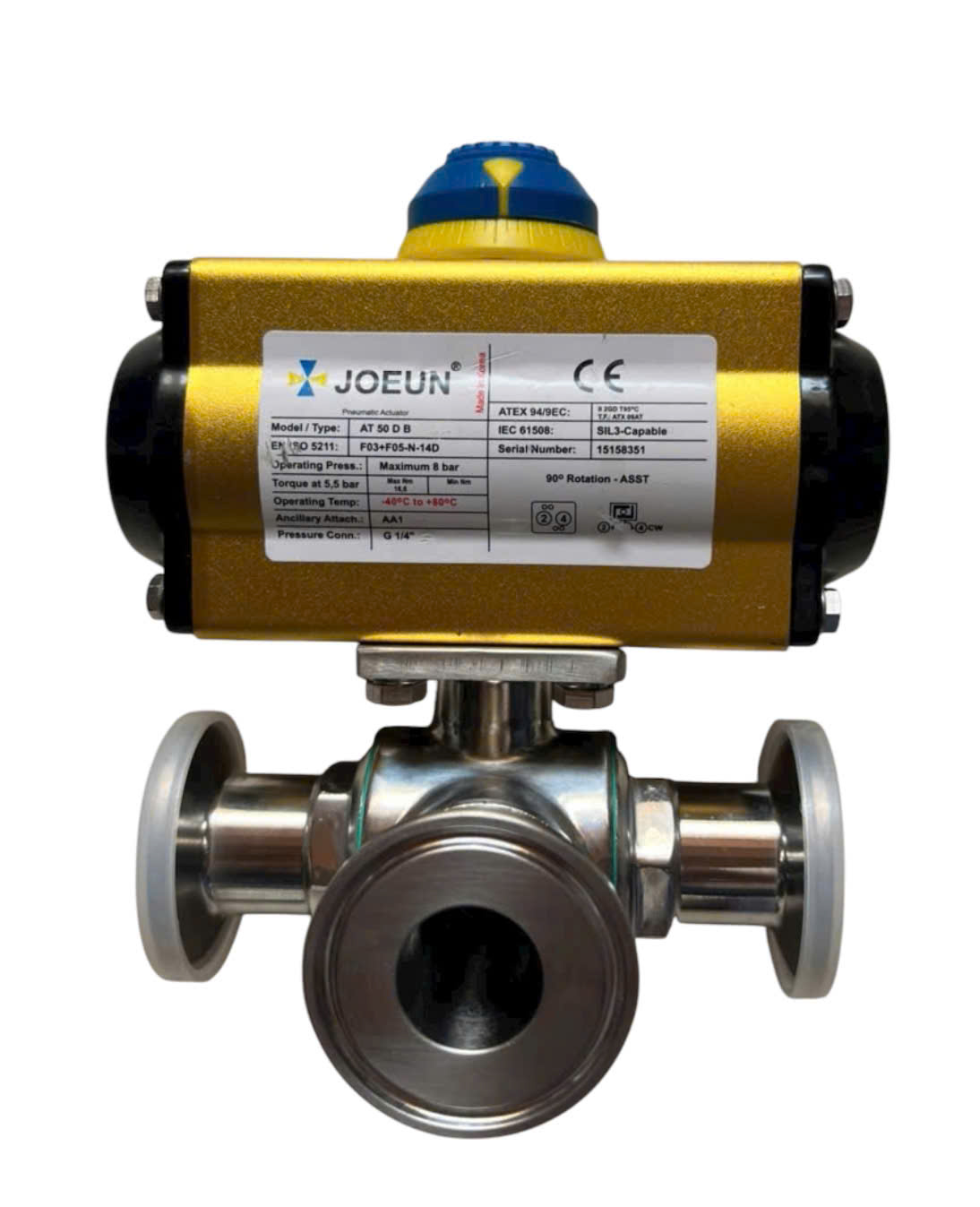

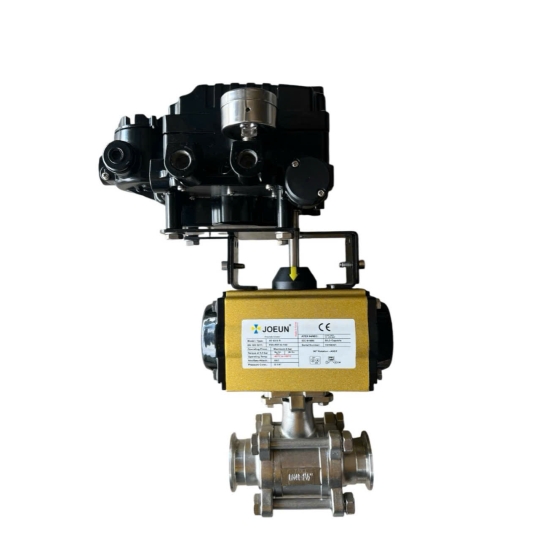

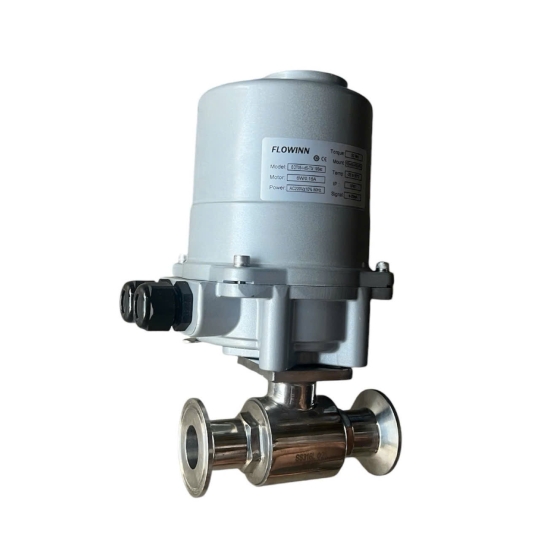

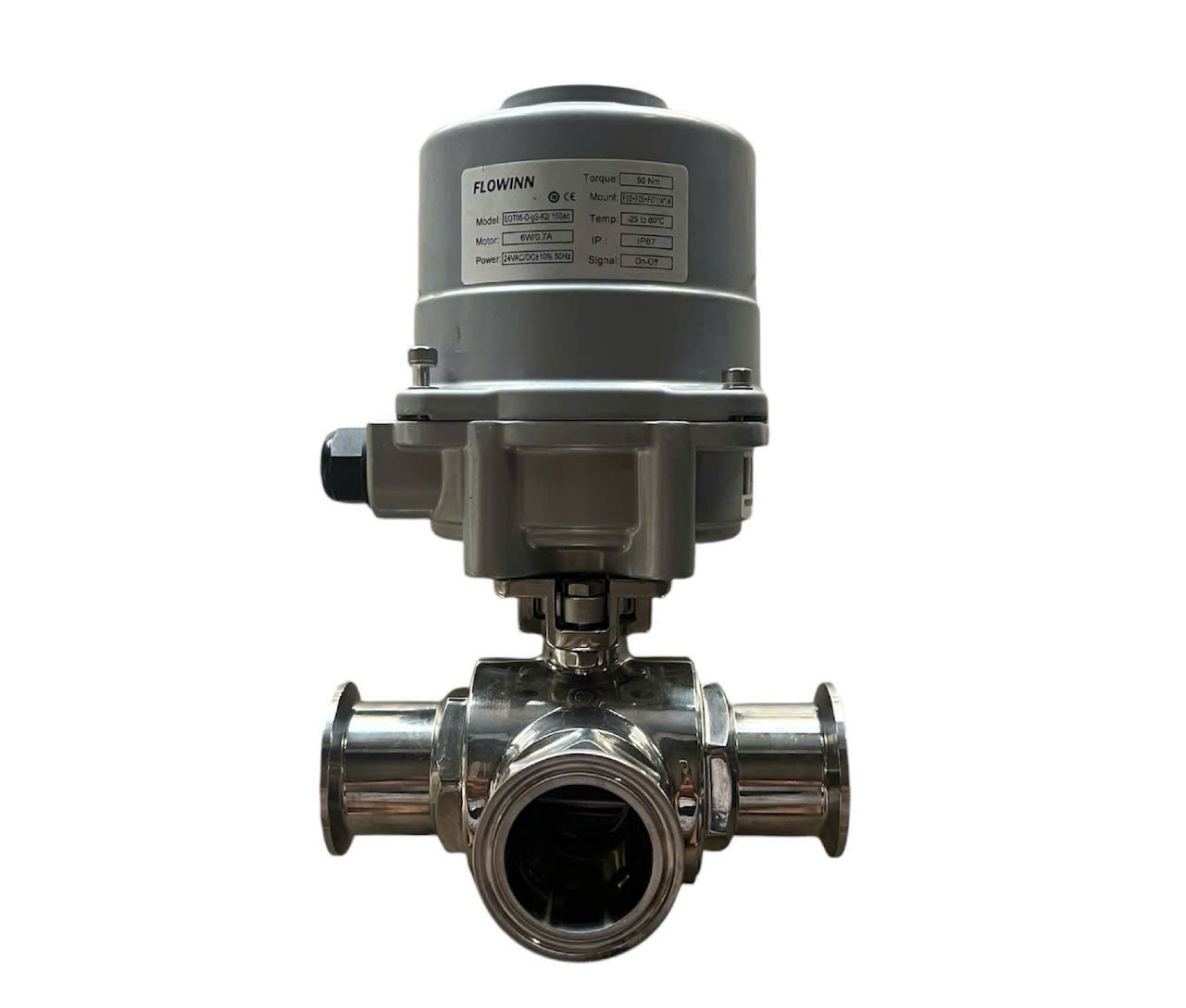

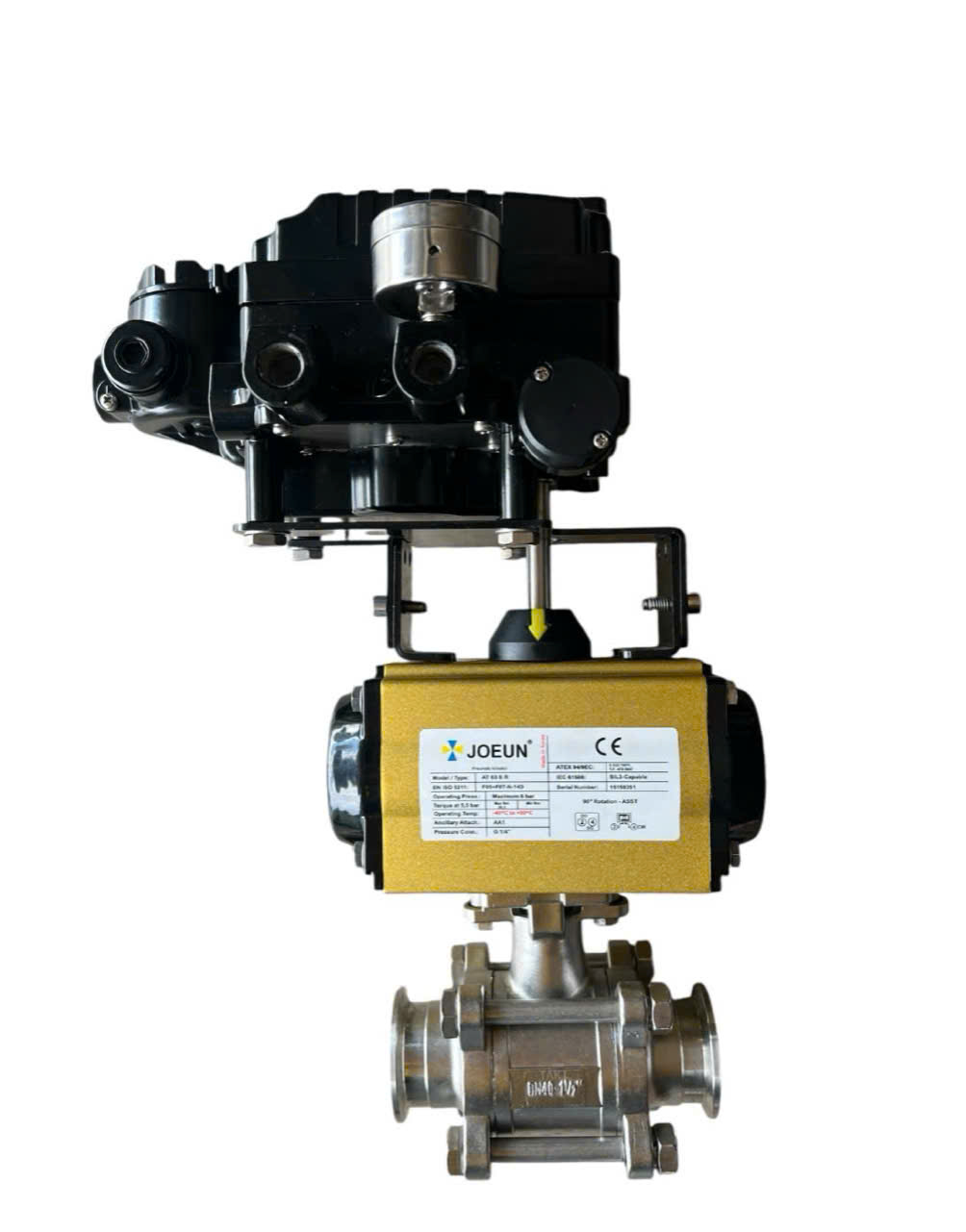

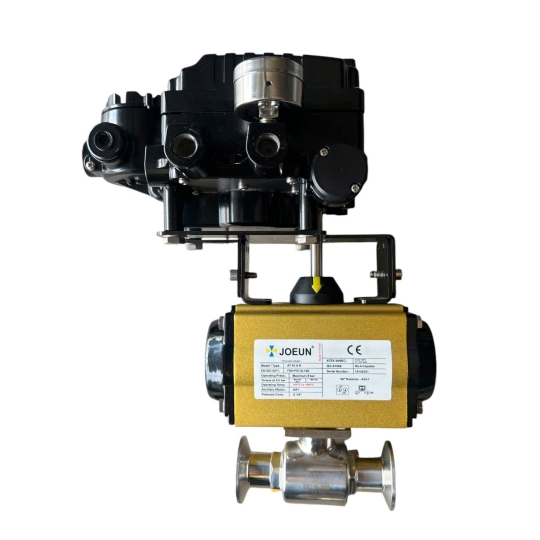

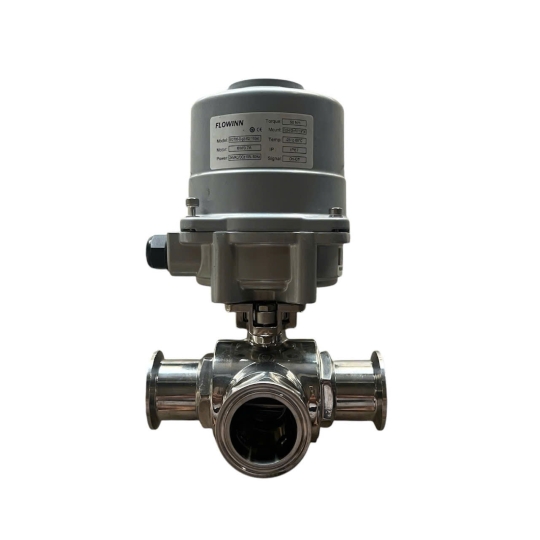

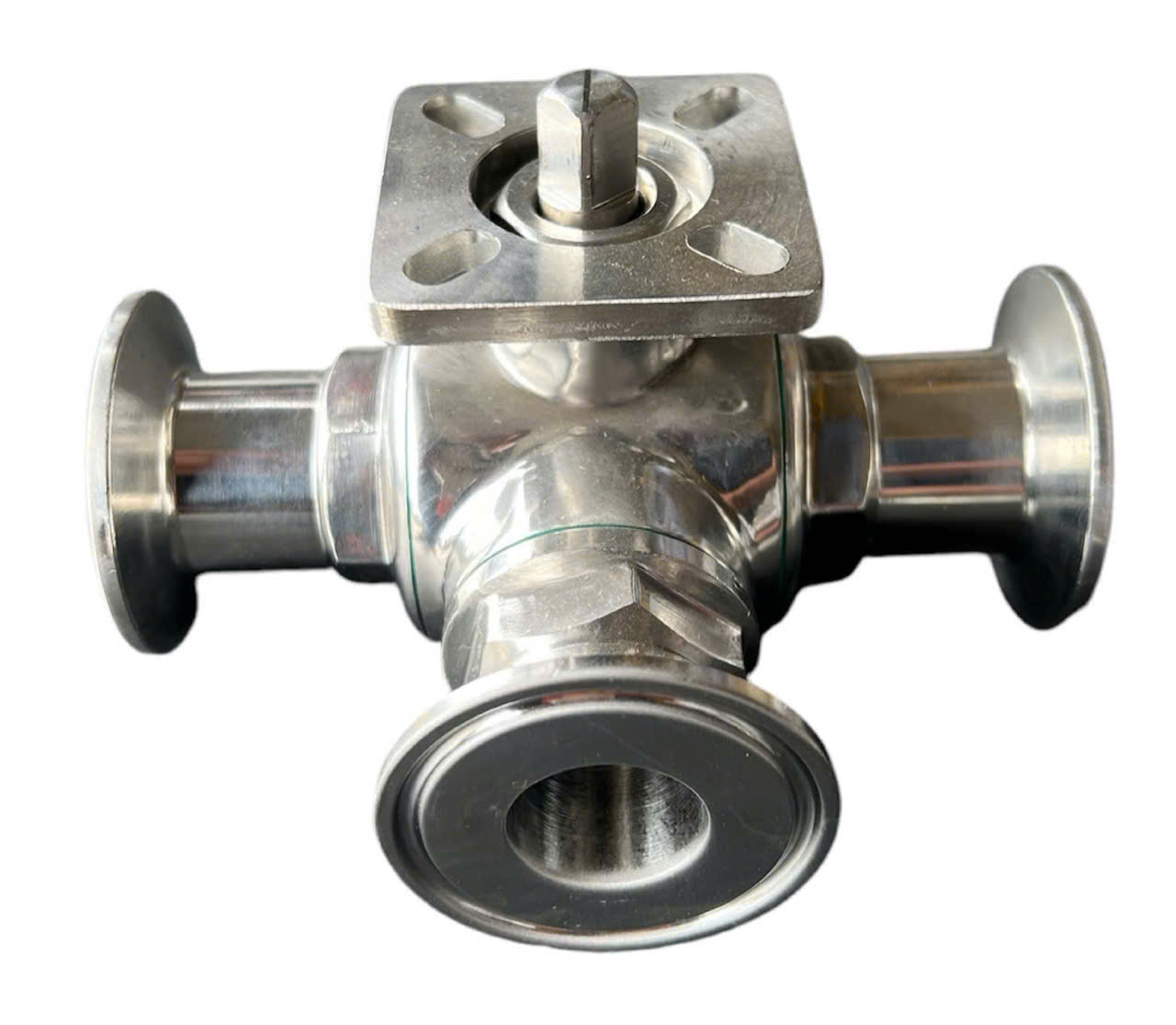

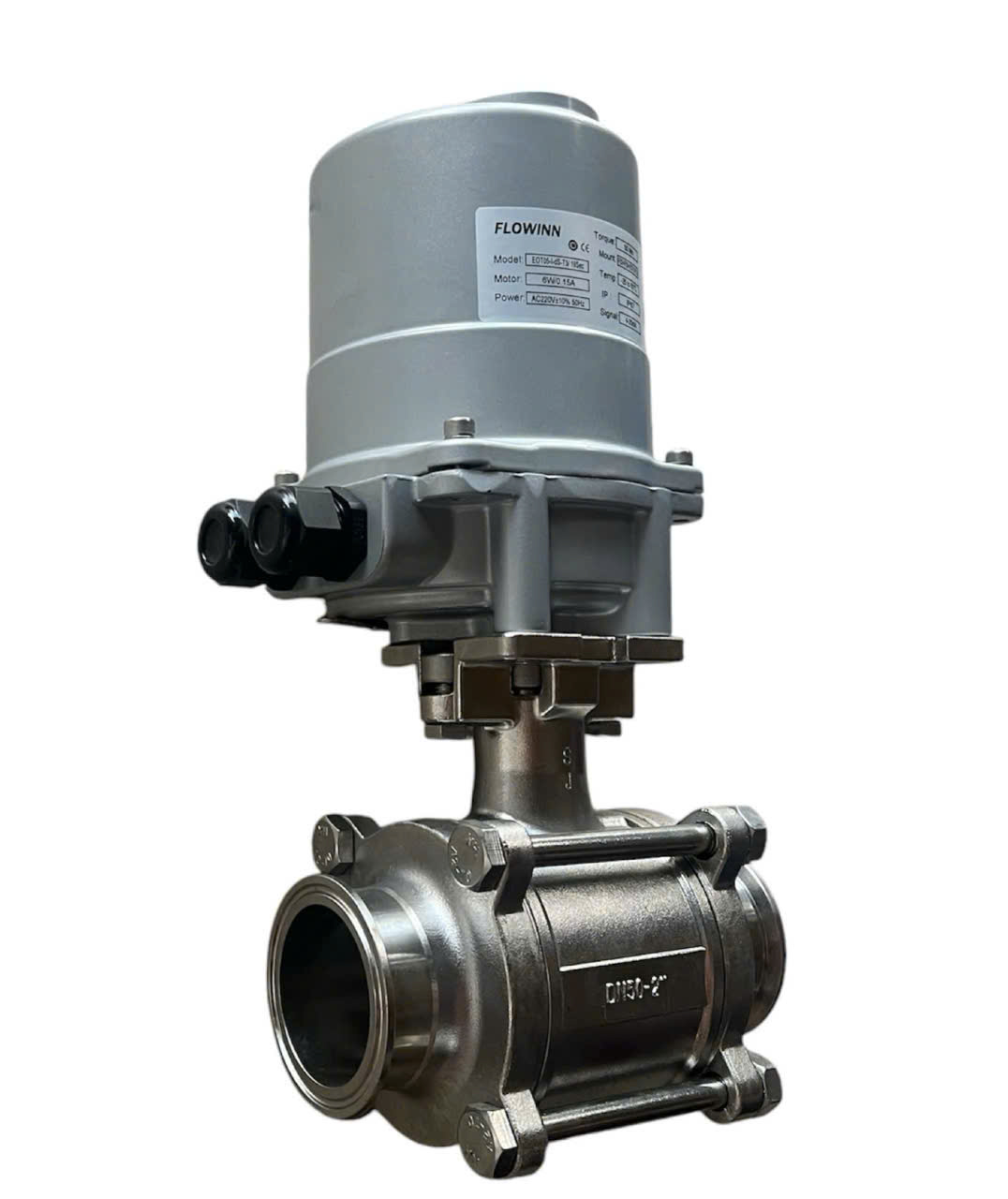

• Bộ phận điều khiển: Tiêu chuẩn là dạng tay gạt inox có khóa. Tuy nhiên, phần tháp của van được thiết kế theo tiêu chuẩn ISO 5211, cho phép dễ dàng tháo tay gạt để lắp thêm đầu điều khiển khí nén hoặc mô tơ điện nhằm tự động hóa dây chuyền sản xuất.

3. Thông số kỹ thuật chi tiết của sản phẩm

Dưới đây là bảng thông số kỹ thuật toàn diện của dòng van bi 3 thân vi sinh inox 304 được cung cấp bởi Van Duy Thành:

4. Môi trường ứng dụng thực tế

Nhờ đáp ứng được các tiêu chuẩn khắt khe về vệ sinh an toàn thực phẩm (FDA, 3A, GMP), van bi vi sinh 3 thân inox 304 được ứng dụng rộng rãi trong các lĩnh vực:

• Ngành sản xuất thực phẩm & đồ uống: Hệ thống đường ống dẫn sữa tươi, nước giải khát, bia rượu, nước mắm, dầu ăn, socola hóa lỏng,...

• Ngành dược phẩm & y tế: Nhà máy sản xuất thuốc tân dược, dịch truyền, nước cất y tế, các phòng thí nghiệm sinh học.

• Ngành hóa mỹ phẩm: Dây chuyền sản xuất kem đánh răng, dầu gội, nước hoa, mỹ phẩm dạng kem hoặc lỏng.

• Ngành xử lý nước và hóa chất tinh khiết: Hệ thống lọc nước RO, nước bán dẫn, các nhà máy sản xuất hóa chất không có tính ăn mòn quá mạnh đối với inox 304.

5. Phân loại và hướng dẫn lựa chọn sản phẩm

Để chọn mua được đúng loại van bi vi sinh 3pc phù hợp với hệ thống, quý khách hàng cần phân loại dựa trên các tiêu chí sau:

5.1. Phân loại theo kiểu kết nối

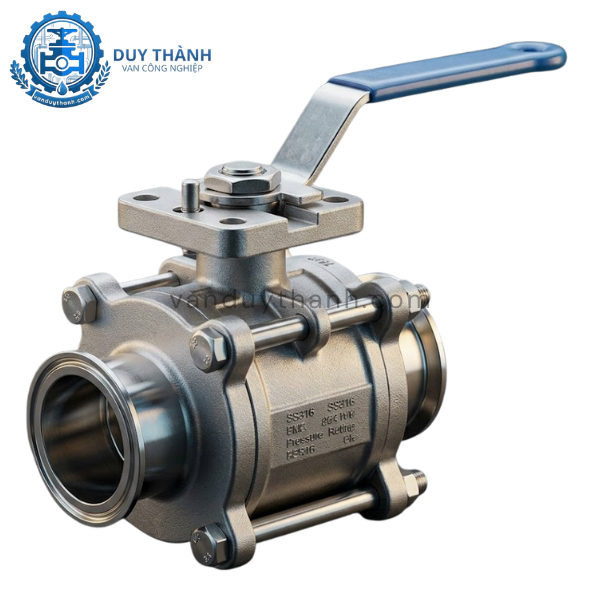

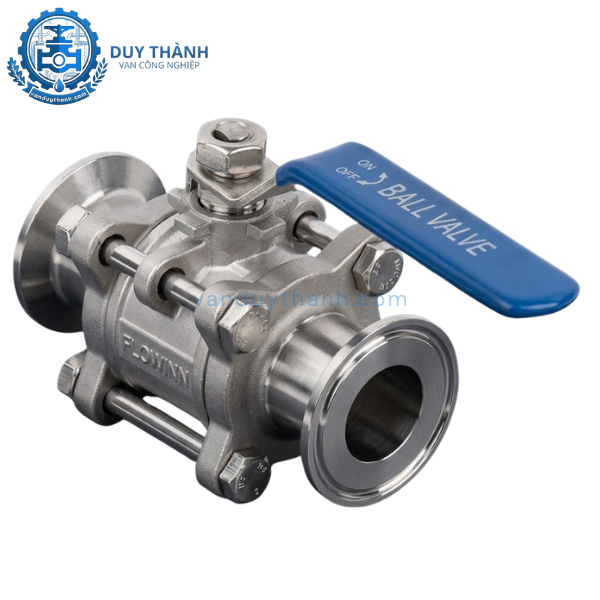

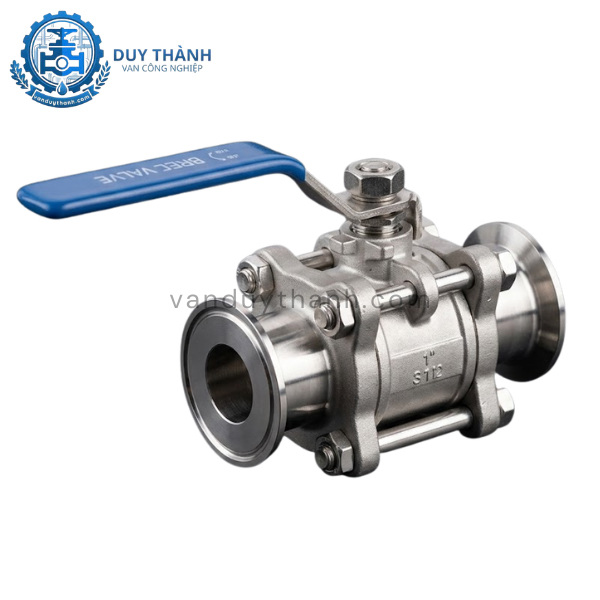

• Van bi vi sinh nối Clamp: Sử dụng bộ cùm clamp để ép chặt hai đầu ống lại. Ưu điểm là tháo lắp cực nhanh bằng tay, cực kỳ phù hợp cho các đoạn ống cần vệ sinh thủ công thường xuyên.

• Van bi vi sinh nối hàn: Hai đầu van được hàn chết vào đường ống. Ưu điểm là chịu được áp lực cao hơn, độ kín tuyệt đối tuyệt đối và không sợ bị rung lắc làm lỏng mối nối.

5.2. Hướng dẫn chọn kích cỡ (DN15 - DN100)

Cần lưu ý rằng kích thước hệ vi sinh thường tính theo đường kính ngoài (OD) của ống. Bạn cần đo chính xác phi ống để quy đổi sang tiêu chuẩn DN phù hợp:

• Ống Φ19mm tương đương DN15

• Ống Φ25mm tương đương DN20

• Ống Φ38mm tương đương DN32

• Ống Φ51mm tương đương DN40

• Ống Φ63mm tương đương DN50

• ... (Liên hệ Van Duy Thành để nhận bảng quy đổi chuẩn xác nhất).

6. Hướng dẫn lắp đặt và bảo dưỡng đúng cách

Nhằm đảm bảo van bi inox 304 vi sinh hoạt động ổn định và kéo dài tuổi thọ, quá trình lắp đặt và bảo dưỡng cần tuân thủ các nguyên tắc sau:

6.1. Quy trình lắp đặt

• Vệ sinh đường ống: Trước khi lắp van, hãy làm sạch bụi bẩn, xỉ hàn hoặc cát sỏi bên trong đường ống để tránh làm xước quả bi và rách gioăng PTFE khi van vận hành.

• Đối với van hàn: Khi tiến hành hàn, bắt buộc phải tháo bộ phận thân giữa (chứa bi và gioăng) ra ngoài. Chỉ hàn hai đầu nắp vào ống trước, đợi nguội hẳn rồi mới lắp phần thân giữa vào. Nếu để nguyên van để hàn, nhiệt độ cao sẽ làm nóng chảy hoàn toàn gioăng Teflon bên trong.

• Đối với van Clamp: Đặt vòng đệm định vị vào giữa hai mặt clamp, căn chỉnh thẳng trục và siết đều cùm clamp cho đến khi chắc tay.

6.2. Quy trình bảo dưỡng định kỳ

• Thực hiện chu trình CIP/SIP thường xuyên để khử trùng toàn bộ lòng van.

• Định kỳ từ 6 - 12 tháng, nên nới lỏng các bu lông thân để kiểm tra độ mòn của gioăng làm kín. Nếu phát hiện rò rỉ nhẹ ở cổ van, có thể siết nhẹ đai ốc cổ để ép chặt lại vòng đệm.

• Tra mỡ bôi trơn chuyên dụng (loại an toàn thực phẩm) vào các khớp truyền động của trục van để thao tác đóng mở luôn nhẹ nhàng.

Van Duy Thành chuyên cung cấp Van Bi Inox 304 3pc 3 Thân Vi Sinh DN15 - DN100

Bạn đang tìm kiếm một giải pháp kiểm soát dòng chảy đạt chuẩn vi sinh, chất lượng cao với giá thành hợp lý? Van Duy Thành là câu trả lời hoàn hảo dành cho bạn. Chúng tôi cam kết:

• Sản phẩm van bi inox 304 3 thân vi sinh nhập khẩu chính hãng, kiểm định bề mặt đạt chuẩn quốc tế.

• Sẵn kho đầy đủ dải kích cỡ từ DN15 đến DN100 đáp ứng mọi tiến độ công trình.

• Chính sách bảo hành dài hạn, hỗ trợ kỹ thuật tận tình 24/7.

• Giá thành cạnh tranh nhất thị trường cùng chiết khấu cao cho các nhà thầu, đại lý.
