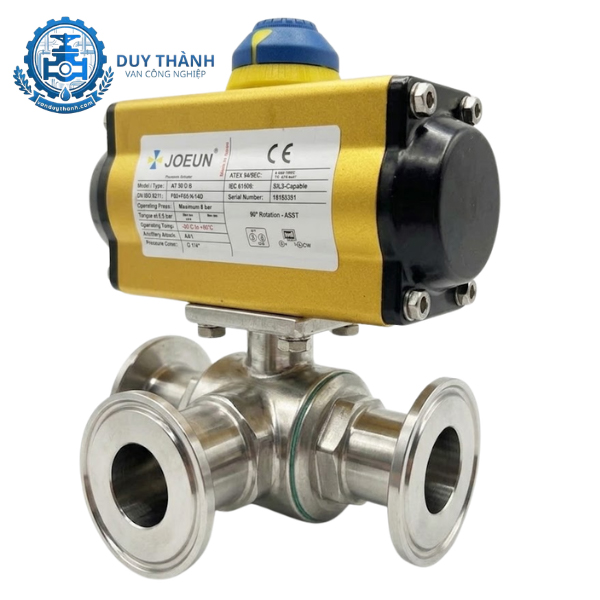

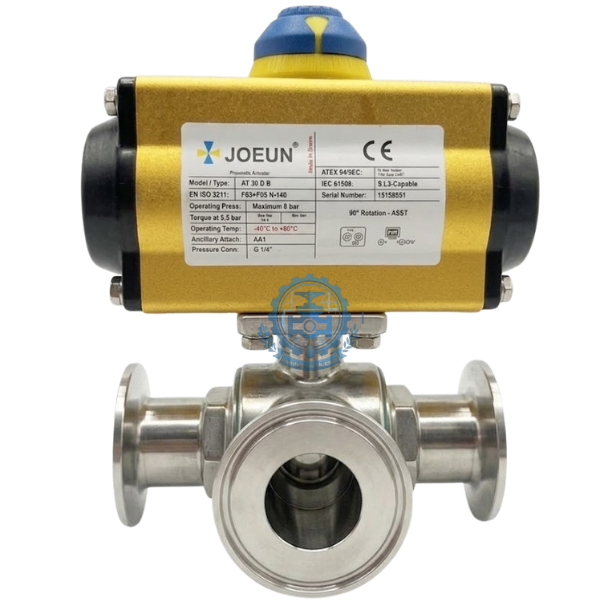

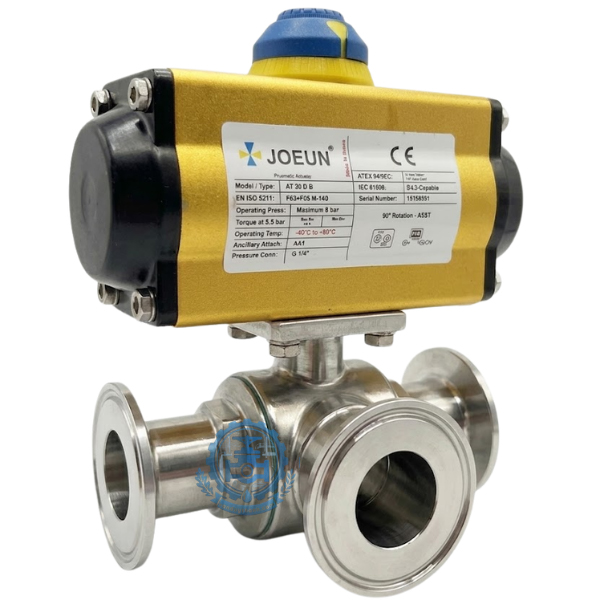

Van Bi 3 Ngả Chữ T Inox 316 Nối Clamp Đóng Mở Khí Nén On-off
Tên sản phẩm: Van bi 3 ngả chữ T inox 316 nối clamp điều khiển khí nén ON/OFF.
Loại thiết bị: Van vi sinh điều khiển tự động bằng khí nén chia 3 đường.
Kích thước thông dụng: Phi 25, phi 32, phi 38, phi 51 (DN20 – DN50).
Vật liệu thân van: Thép không gỉ cao cấp SS304 hoặc SS316 (inox vi sinh).
Gioăng làm kín: Hợp chất Teflon (PTFE) chịu ma sát và nhiệt độ cao.
Tiêu chuẩn chế tạo: Đạt các chứng nhận SMS, DIN, ISO, 3A.
Kiểu kết nối: Kẹp nối nhanh Clamp (Clem) tiện lợi.
Áp suất khí nén kích động: Từ 2 bar đến 8 bar.
Áp suất chịu tải tối đa: PN16 (16 bar).
Nhiệt độ vận hành liên tục: Ngưỡng rộng từ -20°C đến 280°C.
Cơ cấu đầu khí nén: Tác động đơn (lò xo tự ngắt) hoặc tác động kép.
Chế độ vận hành: Đóng mở hoàn toàn ON/OFF (hoặc tùy chọn tuyến tính).
Xuất xứ: Đài Loan, Thái Lan, Malaysia, Trung Quốc.
Van bi 3 ngả chữ T inox 316 nối clamp đóng mở khí nén ON-OFF là giải pháp tự động hóa công nghiệp sở hữu nhiều tính năng đột phá, đáp ứng tối đa hiệu suất vận hành khép kín:
Tốc độ đóng mở cực nhanh: Khác với các dòng van điều khiển bằng motor điện mất từ 15 - 20 giây, bộ truyền động khí nén cho khả năng đóng hoặc mở chuyển hướng dòng chảy gần như tức thời (chỉ từ 1 - 2 giây), giúp kiểm soát dòng lưu chất một cách dứt khoát.
Độ bền bỉ và tuổi thọ cơ học vượt trội: Thân van đúc hoàn toàn từ inox 316 cao cấp kết hợp với cấu tạo xy lanh khí nén bằng hợp kim nhôm anode hóa giúp thiết bị vận hành liên tục hàng triệu chu kỳ mà không bị suy giảm hiệu năng.
Khả năng chịu nhiệt độ và áp suất cực cao: Nhờ kết cấu cơ khí chính xác và gioăng Teflon nguyên chất, van có thể hoạt động ổn định trong các môi trường khắc nghiệt với dải nhiệt độ kéo dài từ -20°C đến tận 280°C mà không bị rò rỉ hay biến dạng.
Đạt chuẩn vệ sinh nghiêm ngặt: Toàn bộ bề mặt lòng van được xử lý đánh bóng cơ học và điện hóa đạt tiêu chuẩn vi sinh khắt khe như SMS, DIN, ISO, 3A, giúp loại bỏ hoàn toàn các mảng bám hữu cơ hay vi khuẩn gây nhiễm trùng dòng chảy.
Trong các hệ thống đường ống công nghiệp thế hệ mới, dòng van 3 ngả khí nén này đóng vai trò quyết định đến cấu trúc phân phối môi chất với các tác dụng cụ thể:
Phân chia và chuyển hướng dòng chảy tự động: Nhờ thiết kế bi van chữ T, thiết bị có tác dụng điều hướng dòng lưu chất từ một đường ống chính sang hai hướng khác nhau một cách hoàn toàn tự động thông qua lệnh điều khiển từ tủ khí nén trung tâm.
Tách dòng hoặc hòa dòng linh hoạt: Van cho phép kết nối đồng thời cả 3 cửa để thực hiện nhiệm vụ hòa trộn hai loại chất lỏng hoặc phân tách một dòng tổng thành hai dòng nhỏ cung cấp cho các bồn chứa song song.
Đảm bảo an toàn chống cháy nổ: Vì vận hành hoàn toàn bằng áp lực khí nén (2-8 bar) không sinh ra tia lửa điện, van là lựa chọn lý tưởng và bắt buộc cho các môi trường dễ cháy nổ như kho xăng dầu, dung môi, hóa chất hoặc hầm rượu.
Tối ưu hóa thời gian vệ sinh thiết bị: Thiết kế nối nhanh Clamp giúp người vận hành tháo rời cụm van ra khỏi hệ thống để bảo dưỡng, vệ sinh thủ công chỉ trong vài phút, hoặc chạy chu trình làm sạch tự động CIP (Clean-in-Place) một cách dễ dàng.
Để quý khách hàng tiện tham khảo và đối chiếu với thiết kế của hệ thống đường ống, Van Duy Thành xin cung cấp bảng thông số kỹ thuật chi tiết dưới đây:
| Thuộc tính kỹ thuật | Chi tiết thông số sản phẩm |
| Loại thiết bị | Van bi 3 ngả (3 hướng) dạng chữ T điều khiển khí nén |
| Kích thước lòng ống | Phi 25, Phi 32, Phi 38, Phi 51 (Tương đương từ DN20 đến DN50) |
| Vật liệu thân van | Inox vi sinh cao cấp SS304 hoặc SS316 |
| Vật liệu gioăng làm kín | PTFE (Teflon) chịu nhiệt độ cao và kháng hóa chất |
| Kiểu kết nối hệ thống | Khớp nối nhanh dạng Kẹp Clamp (Clem) |
| Tiêu chuẩn kỹ thuật | SMS, DIN, ISO, 3A (Chuẩn vi sinh quốc tế) |
| Áp suất nguồn khí nén | 2 bar – 8 bar (Khí nén sạch) |
| Áp suất làm việc tối đa | PN16 (Tương đương 1.6 MPa hoặc 16 bar) |
| Dải nhiệt độ làm việc | -20°C đến 280°C |
| Cơ chế đầu khí nén | Tác động kép (Double Acting) hoặc Tác động đơn (Spring Return) |
| Chế độ đóng mở | Đóng mở hoàn toàn ON/OFF (Tùy chọn Tuyến tính nếu lắp thêm Positioner) |
| Thương hiệu cung cấp | Van Duy Thành |
| Nguồn gốc / Xuất xứ | Đài Loan, Thái Lan, Malaysia, Trung Quốc |
Sản phẩm được lắp ráp module hóa đồng bộ từ hai thành phần cơ bản: Thân van cơ học 3 ngả và Bộ truyền động bằng áp lực khí nén (Pneumatic Actuator).
Thân van chữ T: Được chế tạo từ phôi inox 316 đúc áp lực, có 3 nhánh kết nối hướng ra các phía. Đầu các nhánh được tiện rãnh Clamp chuẩn vi sinh để khớp với cùm kẹp.
Bi van (Ball): Khối cầu inox 316 siêu nhẵn có khoét lỗ thông nhau hình chữ T xuyên tâm, được kết nối với trục van chịu lực.
Gioăng làm kín (Seat): Chế tạo bằng chất liệu Teflon (PTFE) bao bọc 360 độ xung quanh bi van, giúp cô lập dòng chảy tuyệt đối và không để lại khoảng hở chết chứa cặn bẩn.
Thân vỏ bộ khí: Làm bằng hợp kim nhôm đúc, bề mặt xử lý cứng anodized chống trầy xước và ăn mòn hóa học bám dính.
Piston và Lò xo: Bên trong gồm hệ thống piston kép dịch chuyển tịnh tiến. Đối với dạng tác động đơn (Spring Return), bộ khí sẽ được tích hợp thêm cụm lò xo tự động phản hồi để đóng hoặc mở van khi mất nguồn khí.
Trục truyền động và Chỉ báo vị trí: Trục răng của piston kết nối với bánh răng trục van để chuyển đổi chuyển động tịnh tiến thành chuyển động quay 90 độ. Mặt trên có núm nhựa hiển thị trạng thái Đóng/Mở trực quan.
Van vận hành dựa trên nguyên lý áp lực khí nén đẩy piston dịch chuyển, tạo ra mô-men xoắn làm xoay trục bi van một góc 90 độ. Đối với dòng đóng mở ON/OFF, nguyên lý hoạt động được chia làm hai dạng cấu tạo chính:
Dạng này yêu cầu cấp khí nén vào cả hai chu trình đóng và mở:
Chu trình Mở/Chuyển hướng: Khí nén được cấp vào Cửa A của bộ điều khiển, đẩy hai piston ra xa nhau về hai phía. Hệ thống bánh răng làm trục van xoay 90 độ, lòng bi chữ T dịch chuyển vị trí thông các cửa theo sơ đồ yêu cầu.
Chu trình Đóng/Trả hướng: Khí nén được cấp vào Cửa B (đồng thời xả khí ở cửa A), áp lực khí đẩy hai piston dịch chuyển ngược vào trong, trục van xoay trả lại 90 độ về vị trí ban đầu.
Dạng này sử dụng áp lực khí nén phối hợp với lực đàn hồi của lò xo:
Khi cấp khí nén vào bộ khí, áp lực khí nén thắng lực cản của lò xo, đẩy piston ra ngoài và làm xoay trục van một góc 90 độ để mở hoặc chuyển hướng van.
Khi ngắt nguồn khí nén (hoặc hệ thống gặp sự cố mất khí), lực đàn hồi tích năng của các lò xo bên trong sẽ lập tức đẩy piston quay trở lại vị trí ban đầu ngay lập tức, đảm bảo tính an toàn cho toàn bộ hệ thống dây chuyền.
Nhờ sở hữu dải nhiệt độ chịu tải ấn tượng từ -20°C đến 280°C cùng kết cấu inox vi sinh bóng gương, dòng van này là lựa chọn không thể thay thế trong các lĩnh vực:
Dây chuyền sản xuất thực phẩm và Sữa: Điều phối lưu lượng sữa tươi, nước giải khát, nước sốt, siro, dầu ăn trong các hệ thống phối trộn trung tâm.
Ngành Dược phẩm và Công nghệ sinh học: Lắp đặt trong các phân xưởng sản xuất thuốc tiêm, dịch truyền, vắc-xin, nơi hệ thống đường ống thường xuyên phải hấp tiệt trùng bằng hơi nước nóng nhiệt độ cao (CIP/SIP).
Ngành Bia rượu và Đồ uống giải khát: Ứng dụng để chuyển hướng dòng dịch men bia, nước cất, hệ thống lọc và chiết rót thành phẩm vào chai/lon tự động.
Công nghiệp hóa mỹ phẩm: Vận hành điều tiết dòng chảy của các môi chất có tính bám dính cao, độ nhớt lớn như kem dưỡng da, dầu gội, nước xả vải hoặc các hóa chất tẩy rửa mạnh.
Hệ thống xử lý nước siêu tinh khiết: Cấp thoát nước lọc RO trong sản xuất linh kiện điện tử, chip bán dẫn hoặc y tế đòi hỏi độ tinh khiết tuyệt đối của dòng chảy.
Quy trình lắp đặt chuẩn xác giúp van vận hành trơn tru, không bị rò rỉ môi chất và kéo dài tuổi thọ cho các bộ gioăng làm kín:
Bước 1: Làm sạch lòng đường ống: Trước khi đặt van vào vị trí, bắt buộc phải súc rửa đường ống bằng nước áp lực cao nhằm loại bỏ hoàn toàn bạt hàn, xỉ hàn, cát đá bám bên trong. Các tạp chất cứng này nếu lọt vào lòng van sẽ làm rách gioăng Teflon ngay lập tức.
Bước 2: Căn chỉnh đồng tâm trục: Đặt van vào giữa hai đầu ống chờ, kiểm tra độ đồng tâm của hệ thống. Trục ống phải thẳng hàng, không bị lệch hoặc chéo để tránh tạo ra ứng suất kéo vặn lên mối nối Clamp.
Bước 3: Định vị khớp nối Clamp (Clem): Đặt vòng ron vi sinh (silicon hoặc PTFE) vào rãnh ngậm giữa mặt nối của van và mặt bích ống. Ốp cùm Clamp bao quanh hai đầu nối và siết chặt tai hồng bằng tay cho đến khi mối nối khít hoàn toàn, không còn độ rơ.
Bước 4: Kết nối hệ thống khí nén: Lắp đặt van điện từ điều khiển khí nén (Solenoid Valve 5/2 hoặc 3/2) vào bộ truyền động. Đấu nối các đường ống dẫn khí từ máy nén vào van điện từ. Lưu ý sử dụng khí nén sạch, đã qua bộ lọc tách nước và bổ sung dầu bôi trơn để bảo vệ piston.
Bước 5: Vận hành kiểm tra hệ thống: Cấp khí nén vào chạy thử nghiệm đóng mở từ 5 - 10 lần. Quan sát tốc độ phản hồi của van, kiểm tra xem có hiện tượng rò rỉ khí nén tại các khớp nối hay rò rỉ môi chất tại mối kẹp Clamp hay không trước khi xả lưu chất vào vận hành chính thức.
Trong quá trình sử dụng lâu năm tại nhà máy, thiết bị có thể phát sinh một vài sự cố nhỏ do hao mòn tự nhiên. Bạn có thể tự kiểm tra và xử lý nhanh theo cẩm nang dưới đây:
Nguyên nhân: Cùm Clamp bị lỏng do hệ thống đường ống rung lắc mạnh trong quá trình vận hành, hoặc ron vi sinh bên trong bị rách, chai cứng do vượt quá giới hạn nhiệt độ.
Cách khắc phục: Khóa van tổng, xả hết áp suất trong ống, nới cùm kẹp để kiểm tra tình trạng của ron. Tiến hành thay thế ron vi sinh mới nếu bị hỏng và siết chặt lại tai hồng của cùm Clamp.
Nguyên nhân: Áp lực khí nén cấp vào không đủ (thấp hơn 2 bar), có dị vật cứng kẹt trong lòng bi van, hoặc xi lanh bộ khí bị khô mỡ bôi trơn do bộ lọc khí nén hoạt động kém hiệu quả.
Cách khắc phục: Kiểm tra lại đồng hồ áp suất máy nén khí xem đã đạt mức từ 4 - 6 bar chưa. Nếu áp suất đủ, cần tháo van ra khỏi đường ống để kiểm tra lòng bi, vệ sinh sạch cặn bẩn kẹt bên trong.
Nguyên nhân: Gioăng cao su (O-ring) làm kín bên trong piston của bộ khí nén bị mòn, rách sau nhiều năm sử dụng dẫn đến khí nén lọt từ buồng này sang buồng khác.
Cách khắc phục: Tháo hai nắp hông của bộ truyền động khí nén, rút piston ra ngoài và tiến hành thay thế bộ gioăng O-ring mới chính hãng, tra thêm mỡ chịu nhiệt trước khi lắp ráp lại.
Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp điều hướng dòng chảy tự động hóa chuẩn vi sinh, an toàn và bền bỉ, Van Duy Thành tự hào là điểm đến tin cậy hàng đầu tại Việt Nam. Chúng tôi chuyên nhập khẩu và phân phối trực tiếp các dòng van bi 3 ngả chữ T inox 316 điều khiển khí nén chất lượng cao với những lợi thế vượt trội:
Cam kết chất lượng: Toàn bộ sản phẩm đều được sản xuất trên dây chuyền công nghệ hiện đại từ Đài Loan, Thái Lan, Malaysia... đạt đầy đủ chứng chỉ CO, CQ, đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật SMS, DIN, 3A khắt khe.
Giá thành tối ưu nhất: Là đơn vị nhập khẩu trực tiếp không qua trung gian, Van Duy Thành cam kết mang lại chính sách giá cạnh tranh nhất thị trường cùng mức chiết khấu hấp dẫn cho các nhà thầu và đơn vị thi công.
Hỗ trợ kỹ thuật trọn đời: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn giải pháp, hướng dẫn lắp đặt và đấu nối hệ thống khí nén hoàn toàn miễn phí. Chính sách bảo hành 12 tháng lỗi 1 đổi 1 nhanh chóng, bảo vệ tối đa quyền lợi khách hàng.
Mọi yêu cầu tư vấn kỹ thuật, catalogue chi tiết và nhận bảng báo giá ưu đãi nhất, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi qua:
Hotline, Zalo: 0945.400.333
