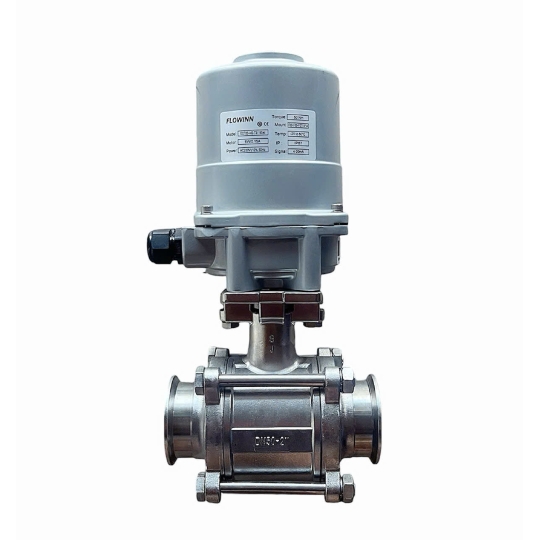

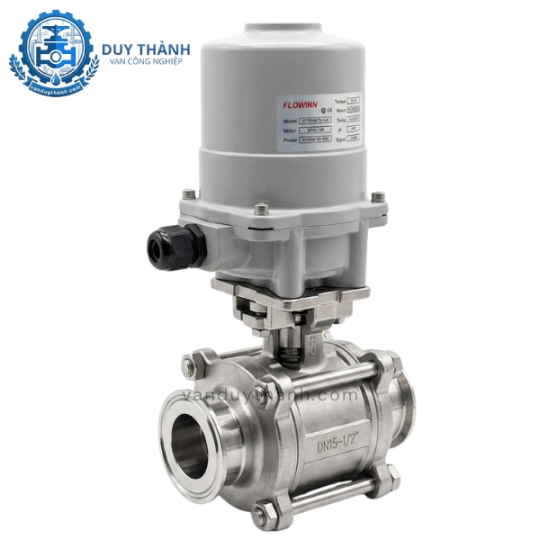

Van Bi 3 Thân Inox 316 Nối Clamp Điều Khiển Điện Ac220v

Tổng quan sản phẩm

Trong các dây chuyền sản xuất hiện đại đòi hỏi tiêu chuẩn vệ sinh và độ bền khắt khe như thực phẩm, dược phẩm, hóa chất, việc kiểm soát dòng chảy tự động đóng vai trò cốt lõi. Van bi 3 thân inox 316 nối clamp điều khiển điện AC220V chính là giải pháp tối ưu nhờ sự kết hợp hoàn hảo giữa thân van bi vi sinh 3 mảnh bằng vật liệu inox cao cấp và bộ điều khiển điện áp AC220V mạnh mẽ. Thiết bị này không chỉ mang lại hiệu suất vận hành chính xác, tự động hóa hoàn toàn mà còn đáp ứng trọn vẹn các yêu cầu về an toàn vệ sinh và độ bền bỉ trong môi trường khắc nghiệt.

1. Ưu điểm nổi bật của van bi 3 thân inox 316 nối clamp điều khiển điện AC220V

• Chất liệu Inox 316 chuẩn vi sinh: Khả năng chống ăn mòn, chống rỉ sét vượt trội khi tiếp xúc với axit, kiềm, muối hoặc các dung dịch hóa chất mạnh, đảm bảo an toàn tuyệt đối cho các ngành công nghiệp sạch.

• Thiết kế 3 thân (3-piece): Cho phép kỹ thuật viên dễ dàng tháo rời phần thân giữa để bảo trì, sửa chữa hoặc thay thế gioăng làm kín mà không cần tháo toàn bộ đường ống, giúp tiết kiệm tối đa thời gian và chi phí nhân công.

• Kiểu kết nối clamp linh hoạt: Đảm bảo mối nối kín khít hoàn hảo, không có góc chết vi sinh, thuận tiện cho việc tháo lắp nhanh chóng bằng cùm kẹp chuyên dụng.

• Động cơ điện AC220V hiệu suất cao: Hoạt động ổn định với momen xoắn mạnh, thời gian đóng mở nhanh, tích hợp sẵn tay quay thủ công dự phòng khi hệ thống xảy ra sự cố mất điện.

• Độ kín khít tuyệt đối: Bề mặt bi van được gia công nhẵn bóng, kết hợp cùng gioăng PTFE giúp ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ở áp lực cao.

2. Cấu tạo chi tiết của sản phẩm

Sản phẩm được chia thành hai thành phần chính cấu thành một hệ thống vận hành đồng bộ và bền bỉ:

Phần thân van bi 3 thân (3-Piece Ball Valve)

• Thân van (Body): Gồm 3 mảnh ghép chắc chắn bằng hệ thống bu-lông cường độ cao, đúc hoàn toàn từ Inox 316.

• Bi van (Ball): Thiết kế dạng hình cầu đục lỗ xuyên tâm, được đánh bóng kỹ lưỡng giúp dòng lưu chất di chuyển thông suốt.

• Trục van (Stem): Thanh truyền lực chịu lực tốt, kết nối trực tiếp từ bộ điện xuống bi van.

• Gioăng làm kín (Seat): Làm bằng PTFE hoặc RPTFE giúp chịu nhiệt độ cao và kháng hóa chất tuyệt vời.

• Đầu kết nối Clamp: Thiết kế hai đầu dạng vi sinh đạt chuẩn quốc tế.

Bộ điều khiển điện (Electric Actuator AC220V)

• Vỏ bảo vệ: Hợp kim nhôm đúc nguyên khối phủ sơn tĩnh điện đạt tiêu chuẩn kháng nước, chống bụi IP67.

• Motor điện: Động cơ quấn dây đồng nguyên chất hoạt động ổn định với nguồn điện lưới AC220V.

• Hộp giảm tốc: Hệ thống bánh răng thép tôi cứng giúp truyền động lực mượt mà, hạn chế tiếng ồn.

• Công tắc hành trình: Tự động ngắt điện khi van hoàn thành chu trình đóng hoặc mở hoàn toàn, bảo vệ động cơ khỏi tình trạng quá nhiệt.

3. Thông số kỹ thuật chi tiết của sản phẩm

• Tên sản phẩm: Van bi 3 thân inox 316 nối clamp điều khiển điện AC220V

• Kích cỡ đường ống: DN15 đến DN100 (tương đương ống phi 21mm đến 114mm).

• Vật liệu chế tạo: Inox 316 (CF8M).

• Áp lực làm việc định mức: PN16, PN25, PN40.

• Nhiệt độ vận hành: -20°C đến 180°C.

• Điện áp nguồn điều khiển: AC220V / 50Hz.

• Dạng điều khiển: On/Off (đóng mở hoàn toàn) hoặc tuyến tính (điều tiết góc mở).

• Tiêu chuẩn chống nước: IP67.

• Lưu chất thích hợp: Nước sạch, nước thải, hơi nóng, khí nén, hóa chất, dung dịch thực phẩm, sữa, bia, dược phẩm.

• Xuất xứ: Đài Loan, Hàn Quốc, EU.

4. Nguyên lý hoạt động của van bi điều khiển điện

Thiết bị vận hành dựa trên cơ chế chuyển hóa năng lượng điện thành cơ năng để chuyển động quay của trục van:

• Trạng thái mở: Khi cấp nguồn điện AC220V, động cơ điện quay và truyền lực qua hệ thống bánh răng làm trục van xoay một góc 90 độ. Bi van dịch chuyển song song với hướng dòng chảy, cho phép lưu chất đi qua tối đa mà không bị suy giảm lưu lượng.

• Trạng thái đóng: Khi ngắt điện hoặc đảo chiều tín hiệu điều khiển, động cơ quay ngược lại góc 90 độ, bi van xoay vuông góc với đường ống, chặn đứng hoàn toàn dòng chảy.

• Cơ chế ngắt tự động: Khi van hoàn tất góc quay 0 độ hoặc 90 độ, công tắc hành trình bên trong sẽ ngắt mạch điện, giữ nguyên trạng thái cố định cho đến khi nhận được lệnh điều khiển tiếp theo.

5. Ứng dụng thực tế của sản phẩm

Nhờ sở hữu vật liệu Inox 316 cao cấp và kiểu nối clamp vi sinh, sản phẩm được tin dùng rộng rãi trong các hệ thống công nghiệp hiện đại:

• Ngành công nghiệp thực phẩm & đồ uống: Ứng dụng trong dây chuyền sản xuất sữa, bia, nước ngọt, rượu vang, đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm.

• Ngành dược phẩm & y tế: Kiểm soát dòng dung dịch tiêm truyền, hóa chất tinh khiết, nước cất y tế yêu cầu độ tinh khiết cao, không bám cặn.

• Ngành hóa chất & xử lý nước: Dùng trong đường ống dẫn axit loãng, kiềm, dung môi hữu cơ hoặc hệ thống xử lý nước thải công nghiệp.

• Hệ thống tự động hóa nhà máy: Kết nối với bộ điều khiển trung tâm PLC để vận hành quy trình cấp liệu tự động từ xa.

6. Phân loại và cách chọn sản phẩm phù hợp

• Chọn theo kiểu điều khiển:

  • Loại On/Off: Phù hợp cho các hệ thống chỉ cần đóng hoặc mở hoàn toàn dòng chảy.

  • Loại Tuyến tính: Phù hợp cho các ứng dụng cần điều tiết lưu lượng lớn nhỏ khác nhau theo nhu cầu.

• Chọn theo kích cỡ: Đảm bảo kích thước DN của van tương thích chính xác với đường kính ngoài của ống clamp trong hệ thống.

• Chọn theo môi chất: Kiểm tra đặc tính nhiệt độ, nồng độ hóa chất của lưu chất để đảm bảo gioăng PTFE và inox 316 đáp ứng tốt tuổi thọ lâu dài.

7. Hướng dẫn lắp đặt và bảo dưỡng định kỳ

Hướng dẫn lắp đặt chuẩn kỹ thuật

1. Vệ sinh sạch sẽ bề mặt mối nối clamp và gioăng làm kín trước khi thực hiện lắp ghép.

2. Đặt gioăng làm kín vào đúng rãnh kết nối giữa hai đầu ống và thân van.

3. Dùng cùm clamp kẹp chặt bên ngoài và siết đều tay khóa bulông để tạo độ kín khít tuyệt đối, tránh rò rỉ.

4. Đấu nối nguồn điện AC220V vào bảng mạch bên trong hộp động cơ theo đúng sơ đồ kỹ thuật nhà sản xuất, đồng thời kiểm tra dây tiếp địa để đảm bảo an toàn điện.

Hướng dẫn bảo dưỡng định kỳ

• Kiểm tra tổng thể hoạt động của van định kỳ từ 3 đến 6 tháng một lần.

• Kiểm tra độ kín tại vị trí gioăng kết nối clamp và trục van, thay thế ngay khi phát hiện dấu hiệu mài mòn hoặc rò rỉ.

• Giữ cho khu vực động cơ khô ráo, tránh để nước ngập sâu vượt ngưỡng tiêu chuẩn kháng nước IP67.
