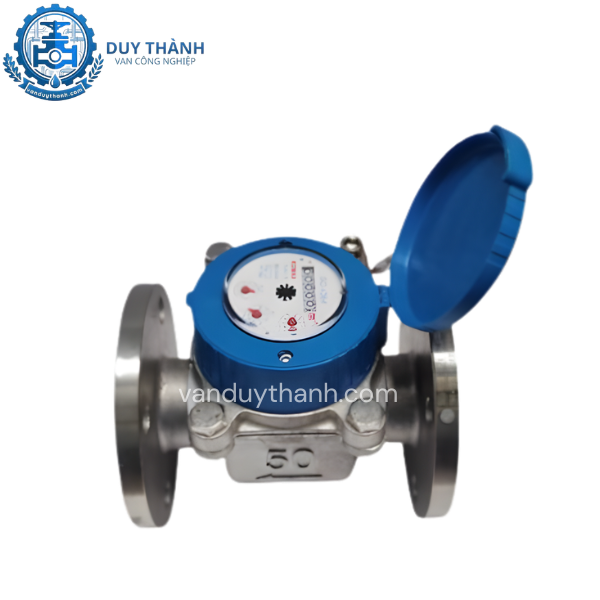

Đồng Hồ Nước Nối Bích Inox 304 DN50 - DN250

Tổng quan sản phẩm

Trong các hệ thống cấp thoát nước hiện đại, xử lý nước thải công nghiệp và sản xuất hóa chất, việc kiểm soát và đo lường lưu lượng dòng chảy đóng vai trò cốt lõi. Đồng hồ nước nối bích inox 304 DN50 - DN250 là giải pháp tối ưu được thiết kế đặc biệt cho các đường ống cỡ vừa và lớn từ 2 inch (DN50) đến 10 inch (DN250). Với chất liệu làm từ thép không gỉ SUS304 cao cấp, thiết bị này không chỉ sở hữu độ bền cơ học vượt trội mà còn có khả năng chống oxy hóa, kháng hóa chất và chịu nhiệt độ cực kỳ ấn tượng.

Kết nối dạng mặt bích chắc chắn giúp thiết bị chịu được áp lực cao, hạn chế rò rỉ và dễ dàng bảo trì trong môi trường vận hành khắc nghiệt. Sản phẩm hiện đang được phân phối chính hãng bởi Van Duy Thành với đầy đủ giấy tờ CO/CQ, kiểm định chất lượng khắt khe và chế độ bảo hành dài hạn.

1. Ưu điểm nổi bật của đồng hồ nước nối bích inox 304 DN50 - DN250

So với các dòng thiết bị đo lưu lượng bằng gang hoặc nhựa thông thường, đồng hồ đo nước inox 304 dạng mặt bích sở hữu nhiều đặc tính kỹ thuật vượt trội:

• Chống ăn mòn và kháng hóa chất tuyệt vời: Thân thiết bị được đúc nguyên khối từ inox 304, giúp chống lại sự ăn mòn của axit nhẹ, kiềm, nước muối và môi trường ẩm ướt, không bị gỉ sét theo thời gian.

• Chịu áp lực và nhiệt độ cao: Khả năng làm việc ổn định ở mức áp lực PN16 (16 bar) đến PN25 và dải nhiệt độ rộng lên tới 180°C (đối với dòng đo nước nóng), phù hợp cho cả hệ thống hơi nước condensate hay chất lỏng nóng.

• Đảm bảo an toàn vệ sinh thực phẩm: Inox 304 là vật liệu đạt chuẩn vi sinh, không tiết ra độc tố hay làm biến đổi đặc tính của lưu chất. Rất thích hợp cho nhà máy bia, nước giải khát, dược phẩm và nước sinh hoạt cao cấp.

• Độ chính xác cao và ổn định dài lâu: Đạt tiêu chuẩn ISO 4064 (Cấp B, Cấp C). Mặt số hiển thị được cách ly chân không, chống đọng sương, giúp người vận hành dễ dàng quan sát chỉ số ở mọi điều kiện thời tiết.

• Thiết kế kết nối mặt bích chắc chắn: Giảm thiểu hiện tượng rung lắc, rò rỉ lưu chất tại các điểm nối đường ống chịu áp lực lớn.

2. Cấu tạo chi tiết của đồng hồ nước inox 304 nối bích

Thiết bị đo lưu lượng nước bích inox 304 có cấu tạo cơ khí và điện tử phức tạp, được tối ưu hóa từng bộ phận để đạt độ bền cao nhất:

Thân đồng hồ (Body)

Được đúc hoàn toàn bằng inox 304 (SUS304), bề mặt xử lý bóng hoặc mờ. Hai đầu thiết bị đúc liền 2 mặt bích theo tiêu chuẩn JIS 10K, BS PN16 hoặc ANSI. Thân inox giúp bảo vệ toàn bộ linh kiện bên trong khỏi va đập vật lý và tác động môi trường bên ngoài.

Bộ đếm và cánh quạt (Turbine / Impeller)

• Đối với đồng hồ cơ: Cánh quạt làm từ nhựa ABS cao cấp hoặc inox, đặt vuông góc hoặc song song với dòng chảy. Khi nước đi qua, lực chảy làm quay cánh quạt và truyền chuyển động lên bộ đếm thông qua trục từ tính.

• Đối với đồng hồ điện từ: Bên trong thân được lót lớp PTFE hoặc FEP, kết hợp với các điện cực bằng inox 304/316L để nhận biết điện thế cảm ứng khi lưu chất dẫn điện đi qua.

Bộ đếm hiển thị (Register)

Mặt số hiển thị chỉ số m³ tích lũy và lưu lượng tức thời. Hộp số được hút chân không tuyệt đối để tránh mờ đục sương mờ. Bề mặt trang bị kính cường lực chịu lực tốt, chống trầy xước.

Gioăng làm kín (Gasket)

Sử dụng các loại cao su tổng hợp EPDM, PTFE (Teflon) hoặc VITON có độ đàn hồi tốt, kháng nhiệt và kháng hóa chất tuyệt đối, ngăn chặn tình trạng rò rỉ lưu chất ra bên ngoài.

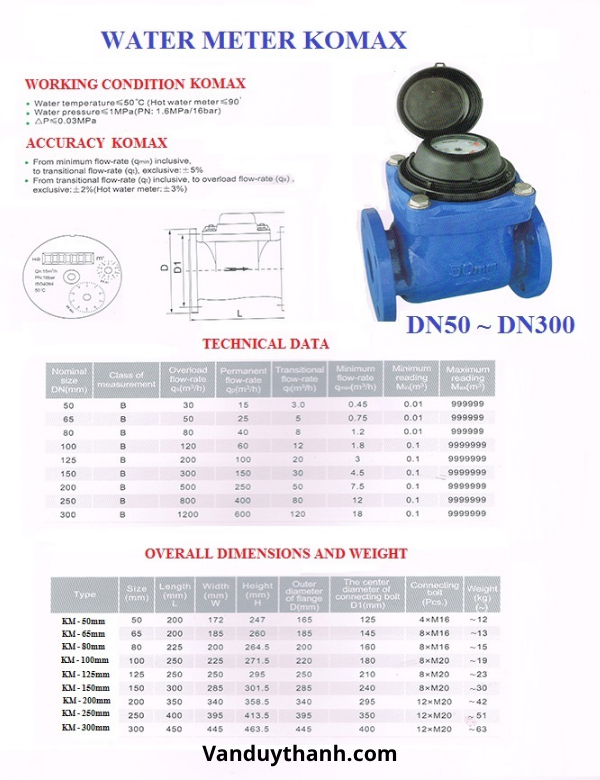

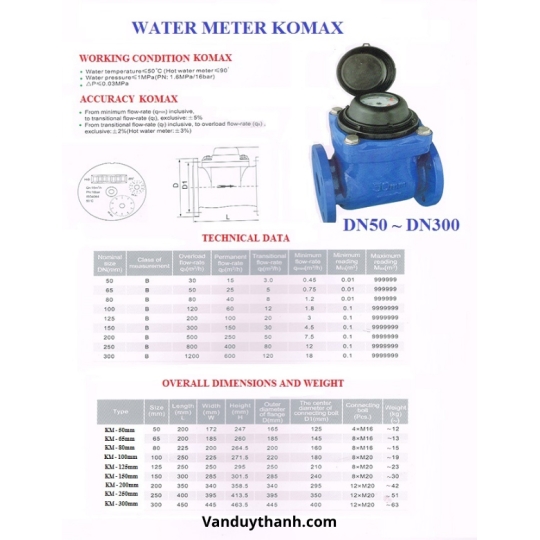

3. Thông số kỹ thuật chi tiết của đồng hồ nước nối bích inox 304

4. Nguyên lý hoạt động của thiết bị

Tùy thuộc vào chủng loại (dạng cơ hay dạng điện từ), đồng hồ nước nối bích inox 304 vận hành theo các nguyên lý vật lý khác nhau:

Nguyên lý dạng cơ (Truyền động từ tính Woltman)

Khi dòng lưu chất di chuyển qua thân đồng hồ, áp lực dòng chảy sẽ đẩy và làm quay turbine cánh quạt. Tốc độ quay của cánh quạt tỉ lệ thuận với tốc độ dòng chảy. Chuyển động quay này truyền tới nam châm vĩnh cửu bên trong và tác động lên bộ đếm cơ học ở mặt số hiển thị cách ly bên ngoài. Nhờ cơ chế truyền động từ, mặt số không tiếp xúc trực tiếp với nước, tránh hiện tượng ố vàng hay bị kẹt cát bẩn.

Nguyên lý dạng điện từ (Định luật cảm ứng Faraday)

Khi chất lỏng có độ dẫn điện đi qua từ trường do hai cuộn dây trong đồng hồ tạo ra, một điện áp cảm ứng sẽ xuất hiện. Điện áp này tỉ lệ thuận với vận tốc trung bình của dòng chảy. Các cảm biến điện cực bằng inox sẽ ghi nhận tín hiệu này và gửi về bộ xử lý trung tâm (Converter) để tính toán chính xác tổng lưu lượng và tốc độ dòng chảy theo thời gian thực.

5. Ứng dụng thực tế của đồng hồ nước nối bích inox 304 DN50 - DN250

Nhờ chất liệu inox 304 cao cấp kết hợp kiểu kết nối bích chắc chắn, sản phẩm được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hạ tầng kỹ thuật:

• Hệ thống xử lý nước thải công nghiệp: Đo lường lưu lượng đầu vào và đầu ra tại các nhà máy xử lý nước thải có chứa hóa chất nhẹ hoặc nồng độ muối cao.

• Nhà máy sản xuất thực phẩm & đồ uống: Sử dụng trong dây chuyền sản xuất bia, nước giải khát, sữa, mắm... nhờ khả năng đáp ứng các tiêu chí an toàn vệ sinh.

• Ngành công nghiệp hóa chất & dược phẩm: Đo lường dung dịch hóa chất, dung môi, nước cất và hóa mỹ phẩm không ăn mòn quá mạnh inox 304.

• Tòa nhà thương mại & khu công nghiệp: Làm đồng hồ tổng (Master meter) cấp nước sạch cho các chung cư cao tầng, khu đô thị, nhà máy sản xuất quy mô lớn.

• Hệ thống nồi hơi, hơi nước condensate: Các dòng đồng hồ nước nóng inox 304 chuyên dùng đo lưu lượng nước cấp nồi hơi chịu nhiệt độ cao lên đến 180°C.

6. Phân loại và hướng dẫn lựa chọn sản phẩm phù hợp

Để tối ưu hóa chi phí đầu tư và đảm bảo tuổi thọ thiết bị, quý khách hàng nên tham khảo các tiêu chí phân loại dưới đây:

Phân loại theo môi trường đo

• Đồng hồ đo nước sạch inox 304: Chuyên dùng cho nước sinh hoạt, nước tinh khiết, nước RO.

• Đồng hồ đo nước thải inox 304: Thường có thiết kế cánh quạt đặt cao (dạng Woltman) để tránh tình trạng kẹt rác, bao nilon hay cặn bẩn.

• Đồng hồ đo nước nóng inox 304: Cấu tạo chịu được nhiệt độ cao từ 90°C đến 180°C, gioăng làm kín bằng Teflon (PTFE).

Phân loại theo kích cỡ đường ống (DN50 - DN250)

• DN50 (2") - DN80 (3"): Phù hợp cho đường ống nhánh, xưởng sản xuất vừa và nhỏ.

• DN100 (4") - DN150 (6"): Phù hợp cho hệ thống cấp nước trung tâm, đường ống chính nhà máy.

• DN200 (8") - DN250 (10"): Chuyên dùng làm đồng hồ tổng đo lưu lượng mạng lưới cấp nước đô thị, KCN lớn.

Lời khuyên từ chuyên gia Van Duy Thành: Chọn đường kính đồng hồ dựa trên lưu lượng danh định (Q_n) và lưu lượng lớn nhất (Q_max) của hệ thống thay vì chỉ chọn theo đường kính ống có sẵn. Việc này giúp thiết bị hoạt động trong dải đo chính xác nhất.

7. Hướng dẫn lắp đặt và bảo dưỡng đồng hồ nước nối bích inox 304

Hướng dẫn quy trình lắp đặt

1. Vệ sinh đường ống: Làm sạch hoàn toàn xỉ hàn, cát, rác bẩn bên trong đường ống trước khi lắp đặt đồng hồ.

2. Vị trí lắp đặt:

   • Lắp đồng hồ theo chiều mũi tên chỉ hướng dòng chảy được đúc nổi trên thân inox.

   • Đảm bảo khoảng cách đường ống thẳng trước đồng hồ tối thiểu 10D (10 lần đường kính) và sau đồng hồ tối thiểu 5D.

3. Lắp lọc Y inox phía trước: Nên lắp đặt thêm một thiết bị Y lọc (Y-Strainer) bằng inox ngay trước đồng hồ để ngăn rác thô gây kẹt cánh quạt.

4. Siết bu-lông: Lót gioăng làm kín (EPDM/PTFE) giữa mặt bích đồng hồ và mặt bích ống. Siết bu-lông đối xứng đều tay để tránh cong vênh mặt bích.

Quy trình bảo dưỡng định kỳ

• Kiểm tra định kỳ 6 - 12 tháng/lần: Vệ sinh lưới lọc Y, kiểm tra độ nhạy của bộ đếm.

• Kiểm định lại định kỳ: Theo quy định đo lường, đồng hồ nước cần được hiệu chuẩn/kiểm định lại sau mỗi 2 - 3 năm vận hành.

• Quan sát rò rỉ: Thường xuyên kiểm tra các điểm nối mặt bích xem gioăng có bị lão hóa hay rò rỉ lưu chất không để kịp thời thay thế.

Van Duy Thành chuyên cung cấp đồng hồ nước nối bích inox 304 DN50 - DN250

Van Duy Thành là đơn vị uy tín lâu năm chuyên phân phối các dòng đồng hồ nước nối bích inox 304 chất lượng cao từ các thương hiệu hàng đầu thế giới. Chúng tôi cam kết:

• Sản phẩm chính hãng 100%: Đầy đủ giấy tờ chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ).

• Đã qua kiểm định: Hỗ trợ dán tem và cấp giấy chứng nhận kiểm định của trung tâm đo lường chất lượng theo yêu cầu.

• Kho hàng sẵn có: Đầy đủ các dải kích cỡ từ DN50, DN65, DN80, DN100, DN125, DN150, DN200 đến DN250.

• Giá thành cạnh tranh: Chiết khấu cao cho các công trình, dự án và đại lý.

• Tư vấn kỹ thuật tận tâm: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ giải pháp tối ưu nhất cho hệ thống của bạn.
