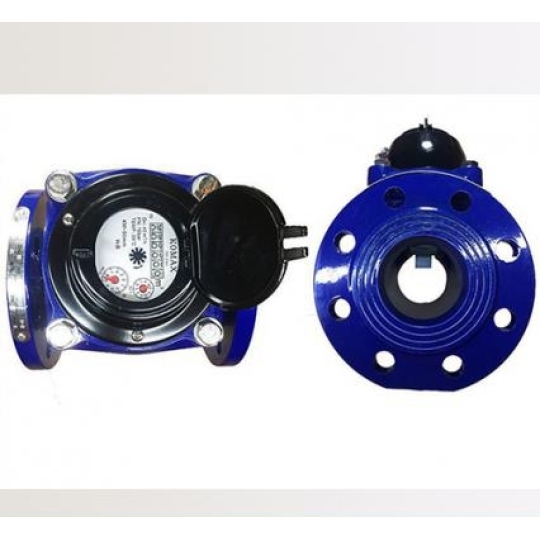

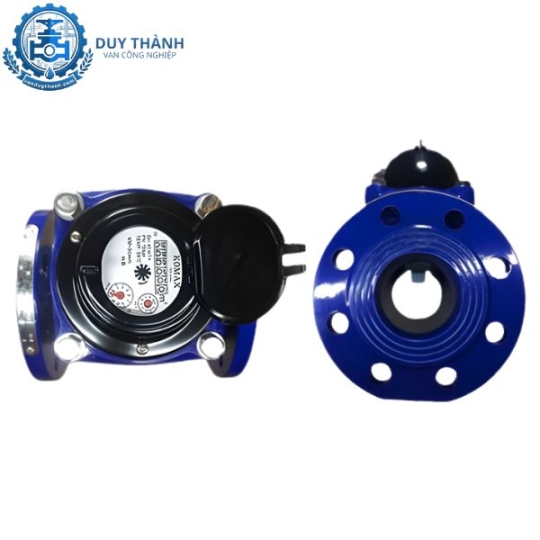

Đồng Đo Nước Thải Nối Bích DN50 - DN300

Tổng quan sản phẩm

đồng đo nước thải nối bích DN50 - DN300 là dòng thiết bị đo lưu lượng chuyên dụng được thiết kế tối ưu cho môi trường nước có nhiều cặn bẩn, rác thải và hóa chất. Khác với các dòng đồng hồ đo nước sạch thông thường, thiết bị này sở hữu cơ cấu bộ đếm và cánh quạt nâng cao (lắp trên đỉnh hoặc đo bằng cảm biến điện từ) giúp tránh tình trạng rác quấn làm kẹt cánh quạt, đảm bảo quá trình đo lường chính xác, ổn định và bền bỉ theo thời gian. Sản phẩm hiện đang được Van Duy Thành phân phối chính hãng với đa dạng chủng loại, đáp ứng đầy đủ tiêu chuẩn kiểm định của Tổng cục Tiêu chuẩn Đo lường Chất lượng.

1. Ưu điểm nổi bật của đồng đo nước thải nối bích DN50 - DN300

Đồng đo nước thải nối bích DN50 - DN300 do Van Duy Thành cung cấp sở hữu nhiều ưu thế vượt trội so với các sản phẩm cùng phân khúc trên thị trường:

Thiết kế chống nghẹt và đọng rác tối ưu

Cánh quạt của đồng hồ được đặt ở vị trí cao trên đỉnh thân dòng chảy (dạng Woltman khô) hoặc sử dụng công nghệ cảm biến điện từ hoàn toàn không có bộ phận chuyển động trong lòng ống. Nhờ đó, rác thải, bao nilon, xơ sợi hay bùn lắng không thể làm kẹt thiết bị.

Khả năng chịu lực và chống ăn mòn cao

• Lớp vỏ làm từ gang đúc chất lượng cao hoặc Inox 304/316 chắc chắn.

• Bề mặt ngoài và trong đều được phủ sơn Epoxy cao cấp dày từ 250 - 300 µm, giúp chống va đập, chống ăn mòn hóa chất nhẹ và kháng thời tiết cực tốt.

Độ chính xác và ổn định lâu dài

• Mặt số hiển thị khô, hút chân không, đảm bảo không bị mờ, ố vàng hay đọng nước theo thời gian.

• Cơ cấu truyền động từ tính cách ly hoàn toàn nước với bộ đếm, giúp tăng tuổi thọ linh kiện.

Khả năng tích hợp thông minh

Sản phẩm hỗ trợ đầu ra tín hiệu xung Pulse, Modbus RS485 hoặc 4-20mA, dễ dàng kết nối với hệ thống tủ điện PLC, SCADA để theo dõi và quản lý dữ liệu lưu lượng từ xa.

2. Cấu tạo chi tiết của đồng đo nước thải nối bích

Đồng hồ đo lưu lượng nước thải mặt bích bao gồm các bộ phận cốt lõi sau:

Thân đồng hồ (Body)

Được đúc bằng gang dẻo hoặc thép không gỉ (Inox) có hai mặt bích ở hai đầu chuẩn BS, JIS hoặc DIN. Thân van có vai trò chịu áp lực dòng chảy và bảo vệ các bộ phận bên trong.

Cánh quạt / Bộ cảm biến (Rotor / Sensor)

• Đối với đồng hồ dạng cơ: Cánh quạt làm từ nhựa ABS chịu nhiệt và lực, đặt nhô cao lên khỏi đáy ống.

• Đối với đồng hồ dạng điện tử: Sử dụng các điện cực làm bằng Titanium hoặc Inox 316L tiếp xúc trực tiếp với lưu chất để ghi nhận sự thay đổi của điện trường.

Trục truyền động và nam châm từ tính

Giúp truyền chuyển động quay của cánh quạt lên bộ đếm trên mặt số mà không cần trục xuyên qua buồng nước, ngăn ngừa tối đa tình trạng rò rỉ nước lên mặt kính.

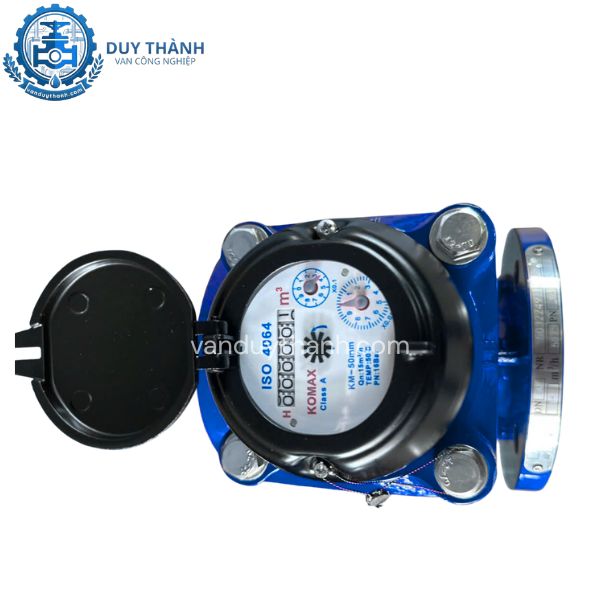

Bộ ghi & Mặt số hiển thị (Register)

Gồm các bánh răng nhựa chính xác cao và hộp số hiển thị chỉ số m³. Mặt kính cường lực chịu áp lực, được hút chân không tuyệt đối.

3. Thông số kỹ thuật chi tiết của sản phẩm

4. Nguyên lý hoạt động của đồng đo nước thải nối bích

Nguyên lý vận hành phụ thuộc vào dòng đồng hồ cơ hay đồng hồ điện tử:

Dạng cơ truyền động từ tính (Woltman)

1. Khi nước thải chảy qua thân đồng hồ, động năng của dòng nước tác động làm quay cánh quạt.

2. Do cánh quạt nằm ở phần đỉnh của tiết diện ống, dòng xoáy mang rác phía dưới đáy sẽ không gây mắc kẹt.

3. Chuyển động quay của cánh quạt truyền qua bộ từ tính (nam châm) đẩy các bánh răng trong bộ đếm kín khí.

4. Mặt số sẽ nhảy và hiển thị tổng lưu lượng nước (m³) đã đi qua ống.

Dạng điện từ (Electromagnetic)

Áp dụng Định luật cảm ứng điện từ Faraday. Khi lưu chất dẫn điện (nước thải) chảy qua từ trường do đồng hồ tạo ra, một điện áp cảm ứng sẽ phát sinh. Tốc độ dòng chảy càng nhanh thì điện áp càng lớn. Bộ xử lý trung tâm sẽ tính toán điện áp này và quy đổi thành lưu lượng tức thời và lưu lượng tổng.

5. Ứng dụng thực tế của sản phẩm

Đồng đo nước thải nối bích DN50 - DN300 được ứng dụng rộng rãi trong nhiều hệ thống hạ tầng và công nghiệp:

• Hệ thống xử lý nước thải tập trung (XLNT): Đo lưu lượng nước thải đầu vào và đầu ra tại các khu công nghiệp, nhà máy sản xuất.

• Nhà máy chế biến thực phẩm & Thủy sản: Quản lý lượng nước xả thải có chứa nhiều cặn hữu cơ, dầu mỡ nhẹ.

• Chế biến giấy, dệt nhuộm, hóa chất: Đo lường các chất thải có tính ăn mòn trung bình hoặc chứa xơ sợi.

• Hệ thống thoát nước đô thị: Quản lý lưu lượng thoát nước mưa, nước thải sinh hoạt tại các trạm bơm thoát nước.

• Nông nghiệp & Chăn nuôi: Đo nước thải từ các trang trại chăn nuôi quy mô lớn, nước tưới tiêu chưa qua lọc.

6. Phân loại và hướng dẫn chọn đồng đo nước thải phù hợp

Để chọn đúng thiết bị, quý khách cần lưu ý các tiêu chí phân loại sau:

Phân loại theo công nghệ đo

• Đồng hồ đo nước thải dạng cơ: Chi phí đầu tư thấp, không cần dùng điện, dễ vận hành và bảo trì.

• Đồng hồ đo nước thải điện tử: Độ chính xác cực cao, không có vật cản trong ống, xuất tín hiệu truyền thông tốt nhưng chi phí cao hơn.

Phân loại theo kích thước đường ống

• DN50 - DN100: Phù hợp cho các đường ống xả thải nội bộ, nhà máy quy mô vừa và nhỏ.

• DN125 - DN200: Dùng cho các trục xả chính của nhà máy, trạm xử lý trung tâm.

• DN250 - DN300: Dùng cho các tuyến ống xả chính khu công nghiệp hoặc hạ tầng thoát nước thành phố.

Bí quyết lựa chọn đúng sản phẩm

• Xác định tính chất lưu chất: Nếu nước thải chứa hóa chất ăn mòn mạnh, nên chọn thân Inox hoặc đồng hồ điện tử lót PTFE.

• Tính toán dải lưu lượng: Chọn cỡ đồng hồ sao cho lưu lượng thực tế nằm trong khoảng lưu lượng danh định (Q_n) của thiết bị để đạt độ chính xác cao nhất.

• Tiêu chuẩn mặt bích: Kiểm tra tiêu chuẩn mặt bích hiện có trên đường ống (BS, JIS, ANSI) để chọn sản phẩm khớp hoàn toàn về lỗ bulong.

7. Hướng dẫn lắp đặt và bảo dưỡng đồng đo nước thải

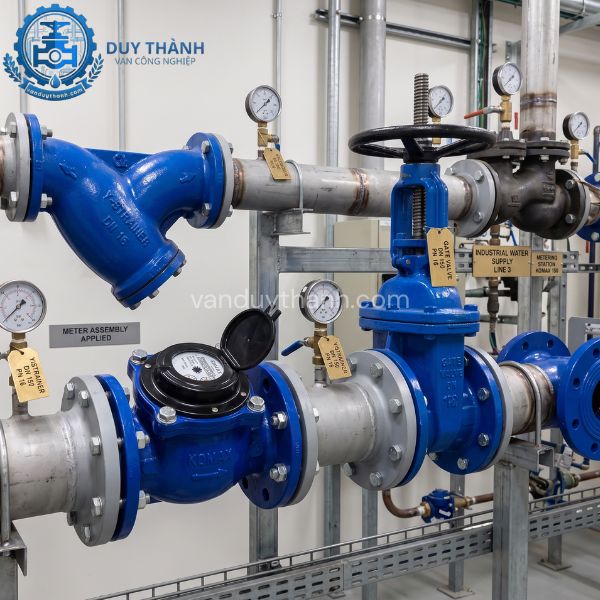

Hướng dẫn lắp đặt chuẩn kỹ thuật

1. Làm sạch đường ống: Tẩy sạch xỉ hàn, cát đá trước khi lắp đồng hồ vào tuyến ống.

2. Đoạn ống thẳng tiêu chuẩn: Đảm bảo đoạn ống thẳng trước đồng hồ tối thiểu 10D (10 lần đường kính ống) và sau đồng hồ tối thiểu 5D để dòng chảy ổn định.

3. Hướng lắp đặt: Lắp theo đúng chiều mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van.

4. Vị trí lắp: Tránh lắp ở điểm cao nhất của hệ thống ống để ngăn tình trạng bọt khí tích tụ gây sai số.

5. Siết bulong: Siết đều các bulong đối xứng nhau để tránh làm lệch mặt bích hoặc nứt gãy tai van.

Quy trình bảo dưỡng định kỳ

• Kiểm tra định kỳ (6 - 12 tháng/lần): Kiểm tra độ trong của mặt kính, vệ sinh bên ngoài thân van.

• Kiểm định định kỳ: Theo quy định của Nhà nước, đồng hồ cần được kiểm định hiệu chuẩn lại sau 2 năm sử dụng.

• Xử lý sự cố sai số: Nếu thấy chỉ số chạy bất thường, cần tháo cụm bộ đếm ra kiểm tra xem có vật lạ bám vào trục từ hay cánh quạt hay không.

Van Duy Thành chuyên cung cấp đồng đo nước thải nối bích DN50 - DN300 chính hãng

Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối trực tiếp các dòng đồng đo nước thải nối bích DN50 - DN300 từ các thương hiệu danh tiếng. Chúng tôi cam kết:

• Hàng mới 100%, đầy đủ chứng chỉ CO, CQ, giấy kiểm định đo lường.

• Giá thành cạnh tranh nhất thị trường, chiết khấu hấp dẫn cho dự án.

• Sẵn kho số lượng lớn từ DN50 đến DN300, giao hàng nhanh chóng toàn quốc.

• Đội ngũ kỹ thuật tư vấn chuyên sâu, hỗ trợ giải pháp tối ưu chi phí.

• Bảo hành chính hãng 12 - 18 tháng.
