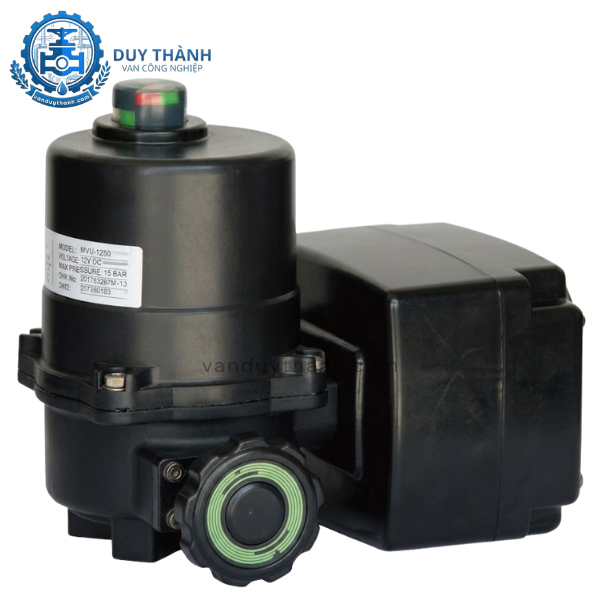

Động Cơ Điện Tuyến Tính Flowinn

Trong xu thế tự động hóa hoàn toàn các quy trình sản xuất công nghiệp, việc tối ưu hóa khả năng kiểm soát lưu lượng chất lỏng, khí và hơi nước đóng vai trò then chốt. Để các dòng van công nghiệp như van bi, van bướm hay van cầu có thể đóng mở theo các góc độ chính xác tuyệt đối, hệ thống bắt buộc phải sử dụng một "bộ não" điều khiển thông minh. Động cơ điện tuyến tính Flowinn chính là giải pháp công nghệ vượt trội được thiết kế để giải quyết bài toán tự động hóa này.

Sản phẩm đến từ thương hiệu Flowinn – một trong những nhà sản xuất bộ điều khiển van tự động uy tín hàng đầu châu Á với các chứng nhận quốc tế nghiêm ngặt như CE, ATEX, SIL3. Khác với các dòng bộ điện ON/OFF thông thường, động cơ điện Flowinn điều khiển tuyến tính sở hữu bo mạch thông minh tích hợp, có khả năng nhận tín hiệu analog 4-20mA từ tủ điều khiển trung tâm PLC để phân tách hành trình quay cực nhỏ, giúp điều tiết chính xác lượng vật chất đi qua đường ống. Hiện nay, Van Duy Thành là đơn vị phân phối dòng bộ điều khiển điện tuyến tính Flowinn với cam kết chất lượng, đầy đủ giấy tờ và mức giá cạnh tranh nhất thị trường.

1. Ưu điểm nổi bật của động cơ điện tuyến tính Flowinn

Để cạnh tranh sòng phẳng và vượt lên trên các đối thủ thuộc phân khúc cao cấp, động cơ điện tuyến tính Flowinn mang trong mình những cải tiến công nghệ đột phá, được các kỹ sư điện tự động hóa đánh giá rất cao:

• Mạch điều khiển thông minh độc quyền: Bo mạch tuyến tính của Flowinn có độ nhạy cực cao, khả năng chống nhiễu tín hiệu vượt trội giúp van không bị hiện tượng "hunting" (hiện tượng dao động liên tục quanh vị trí cài đặt) – lỗi rất phổ biến ở các dòng bộ điện rẻ tiền.

• Momen xoắn mạnh mẽ và dải công suất rộng: Flowinn thiết kế các model có lực kéo từ 50 Nm lên đến 4000 Nm, giúp thiết bị dễ dàng đóng mở các dòng van có kích cỡ lớn từ DN50 đến DN500 một cách mượt mà.

• Thiết kế thông minh trực quan: Hầu hết các dòng động cơ điện Flowinn đều được trang bị màn hình LED hiển thị rõ ràng phần trăm góc mở thực tế (0% - 100%) cùng các đèn báo trạng thái lỗi, giúp người vận hành dễ dàng giám sát tại chỗ mà không cần tháo vỏ thiết bị.

• Vỏ bảo vệ siêu bền đạt tiêu chuẩn quốc tế: Chế tạo từ hợp kim nhôm đúc áp lực cao, bề mặt phủ lớp sơn tĩnh điện chống tia UV và chống ăn mòn muối biển. Tiêu chuẩn kháng nước IP67/IP68 cho phép thiết bị vận hành bền bỉ dưới trời mưa hoặc trong các môi trường độ ẩm cao.

• Cơ chế bảo vệ an toàn đa lớp: Tích hợp bộ bảo vệ quá nhiệt động cơ (quá 120°C tự động ngắt), công tắc hành trình giới hạn cơ học và mô-men xoắn quá tải giúp bảo vệ hộp số không bị vỡ khi van bị kẹt rác.

2. Cấu tạo chi tiết của bộ điện tuyến tính Flowinn

Sản phẩm được lắp ráp từ những module linh kiện cơ-điện tử chất lượng cao, tạo nên một kết cấu đồng bộ và có độ bền cơ học cực tốt:

a. Phần vỏ và hệ thống truyền động cơ học

• Vỏ động cơ (Housing): Làm bằng hợp kim nhôm cao cấp, nhẹ nhưng chịu lực va đập cực tốt. Các đường ren ốc đều được đệm gioăng cao su chống thấm.

• Hộp giảm tốc (Gearbox): Hệ thống bánh răng hành tinh và trục vít được gia công chính xác bằng thép hợp kim tôi cứng, giúp giảm tốc độ vòng quay của motor để tăng lực momen xoắn đầu ra, đồng thời có tính năng tự hãm chống đảo chiều.

• Tay quay phụ trợ (Manual Override): Thiết kế dạng vô lăng hoặc lục giác, cho phép người dùng vận hành thủ công đóng/mở van bằng tay khi hệ thống gặp sự cố mất điện.

b. Phần hệ thống điện và bo mạch điều khiển

• Motor điện (Electric Motor): Động cơ cảm ứng đặc chủng có mô-men khởi động lớn, tích hợp rơ-le nhiệt bảo vệ chống cháy khi om nguồn.

• Bo mạch tuyến tính (Modulating Control Board): Trung tâm xử lý kỹ thuật số, nhận tín hiệu 4-20mA vào và xuất tín hiệu phản hồi 4-20mA ra. Bo mạch có các nút nhấn để hiệu chuẩn vị trí điểm 0 (đóng) và điểm tối đa (mở) dễ dàng.

• Bộ phản hồi vị trí (Potentiometer/Encoder): Liên kết trực tiếp với trục đầu ra để đo đạc chính xác góc quay hiện tại và báo về bo mạch điều khiển.

3. Thông số kỹ thuật chi tiết của động cơ điện tuyến tính Flowinn

Dưới đây là bảng thông số kỹ thuật chi tiết giúp các kỹ sư và nhà thầu dễ dàng đối chiếu, lựa chọn model phù hợp cho hệ thống công trình:

4. Nguyên lý hoạt động của sản phẩm

Động cơ điện tuyến tính Flowinn hoạt động dựa trên cơ chế so sánh và phản hồi tín hiệu dòng điện liên tục (Closed-loop control system).

Khi nhận được tín hiệu điều khiển 4-20mA từ thiết bị ngoại vi (PLC, biến tần, cảm biến áp suất), chip vi xử lý trên bo mạch Flowinn sẽ tính toán góc mở tương ứng cần đạt được. Ví dụ: Tín hiệu 4mA tương ứng đóng 0%, 12mA tương ứng mở 50% và 20mA tương ứng mở hoàn toàn 100%.

Sau khi xác định vị trí đích, bo mạch sẽ cấp nguồn cho motor điện quay. Thông qua hộp số giảm tốc, trục đầu ra của bộ điện xoay kéo theo trục van chuyển động. Trong quá trình quay, bộ cảm biến vị trí (Potentiometer) liên tục đo góc mở thực tế và gửi dữ liệu về bo mạch. Bo mạch sẽ so sánh liên tục giữa "tín hiệu lệnh vào" và "vị trí thực tế". Khi hai giá trị này trùng khớp nhau hoàn toàn, bo mạch ngay lập tức ngắt điện cấp cho motor, giữ van đứng yên cố định tại vị trí mong muốn một cách chính xác tuyệt đối.

5. Ứng dụng thực tế của động cơ điện tuyến tính Flowinn

Nhờ độ chính xác cao, vận hành êm ái và bền bỉ, dòng bộ điện điều khiển tuyến tính Flowinn là sự lựa chọn tối ưu cho nhiều hệ thống tự động hóa sản xuất:

• Hệ thống điều tiết nước và xử lý nước thải: Sử dụng kết hợp với van bướm hoặc van bi để điều tiết lưu lượng hóa chất châm vào bể xử lý, hoặc khống chế lượng nước thải xả ra môi trường.

• Hệ thống lò hơi, nồi hơi và sấy công nghiệp: Lắp đặt cùng van cầu để điều tiết lưu lượng hơi nóng (Steam) nhiệt độ cao, giúp giữ nhiệt độ buồng sấy luôn ổn định ở mức cài đặt.

• Hệ thống điều hòa không khí trung tâm Chiller (HVAC): Điều khiển các dòng van nước lạnh cung cấp cho các coil FCU/AHU trong các tòa nhà cao tầng, giúp tiết kiệm năng lượng tối đa.

• Nhà máy sản xuất xi măng, thức ăn gia súc: Điều khiển góc mở của van để phân chia tỷ lệ nguyên liệu thô, nông sản hoặc xi măng dạng bột chảy xuống bồn trộn.

• Ngành lọc hóa dầu và hóa chất: Kiểm soát lưu lượng dung môi, chất lỏng dễ cháy nổ (sử dụng dòng bộ điện chống cháy nổ chuyên dụng của Flowinn).

6. Phân loại và cách chọn bộ điện Flowinn phù hợp

Để hệ thống vận hành đạt hiệu suất cao nhất và tối ưu chi phí đầu tư ban đầu, quý khách hàng cần nắm rõ cách phân loại và tiêu chí chọn lựa thiết bị:

a. Phân loại động cơ Flowinn

• Theo nguồn điện: Dòng dùng điện 220V AC (phổ biến nhất trong dân dụng và công nghiệp nhẹ), dòng 380V AC (dành cho hệ thống công nghiệp nặng cần lực kéo cực lớn) và dòng 24V DC (đảm bảo an toàn chống giật).

• Theo kiểu thiết kế thân vỏ: Dòng thân vuông truyền thống tiêu chuẩn và dòng sản phẩm thông minh tích hợp màn hình hiển thị LCD chuyên sâu.

b. Hướng dẫn chọn động cơ chuẩn kỹ thuật

• Xác định lực mô-men xoắn (Torque): Đây là yếu tố quan trọng nhất. Bạn cần biết lực ma sát yêu cầu để đóng/mở dòng van đang dùng (van bi thường có lực ma sát lớn hơn van bướm cùng kích cỡ). Nguyên tắc an toàn là chọn lực momen xoắn của động cơ điện Flowinn lớn hơn từ 25% đến 30% lực ma sát thực tế của van.

• Chọn đúng tiêu chuẩn kết nối mặt đế: Đối chiếu thông số ISO 5211 của van (kích thước trục vuông, khoảng cách các lỗ ốc trên giá đỡ) để chọn model bộ điện có mặt đế tương thích hoàn toàn, tránh việc phải gia công lại đồ gá làm lệch tâm trục.

7. Hướng dẫn lắp đặt và bảo dưỡng định kỳ

Quy trình lắp đặt chính xác và bảo trì đúng kỳ hạn sẽ giúp bộ truyền động điện hoạt động ổn định và kéo dài tuổi thọ lên đến hàng chục năm.

Hướng dẫn lắp đặt:

• Bước 1: Đưa van cơ về trạng thái đóng hoàn toàn và xoay trục động cơ điện Flowinn về vị trí đóng (vạch chỉ thị chỉ Close/0%).

• Bước 2: Đặt bộ điện lên giá đỡ của van, căn chỉnh cho trục van lọt thẳng vào lỗ trục của bộ điện, sau đó siết chặt các bu-lông kết nối mặt đế ISO 5211.

• Bước 3: Mở nắp hộp điện, luồn dây cáp nguồn và dây tín hiệu qua các cổ cáp chống nước. Tiến hành đấu dây vào các domino theo đúng sơ đồ đấu nối (Wiring Diagram) được dán phía dưới nắp hộp.

• Bước 4: Cấp tín hiệu lệnh 4-20mA để chạy thử nghiệm các góc mở $25\%, 50\%, 75\%, 100\%$, hiệu chỉnh bo mạch (nếu cần) để van đóng khít hoàn toàn và mở tối đa không bị cấn cơ học.

Hướng dẫn bảo dưỡng:

• Định kỳ 6 tháng một lần, ngắt nguồn điện và mở nắp thiết bị để kiểm tra các đầu nối dây điện xem có bị lỏng hoặc bị oxy hóa do độ ẩm hay không.

• Kiểm tra tình trạng của gói hút ẩm bên trong hộp điện, nếu đã đổi màu hoặc hết tác dụng thì cần thay mới để tránh hơi nước ngưng tụ làm hỏng bo mạch tuyến tính.

• Kiểm tra lớp mỡ bôi trơn tại các bánh răng truyền động cơ học. Nếu mỡ bị khô hoặc lẫn bụi bẩn, cần lau sạch và bổ sung mỡ chịu nhiệt mới để động cơ vận hành êm ái, giảm tiếng ồn.

Van Duy Thành chuyên cung cấp Động Cơ Điện Tuyến Tính Flowinn

Nếu quý khách hàng đang tìm kiếm một địa chỉ phân phối bộ điều khiển van tự động uy tín, chất lượng với dịch vụ hỗ trợ kỹ thuật chuyên sâu, Van Duy Thành cam kết mang đến sự hài lòng tuyệt đối:

• Sản phẩm động cơ điện tuyến tính Flowinn nhập khẩu chính hãng, đầy đủ các chứng từ chứng minh nguồn gốc CO, CQ.

• Kho hàng luôn sẵn số lượng lớn các model từ momen xoắn nhỏ đến cực lớn, đáp ứng tiến độ giao hàng nhanh cho các dự án và nhà thầu trên toàn quốc.

• Đội ngũ kỹ sư tự động hóa giàu kinh nghiệm, sẵn sàng hỗ trợ tư vấn giải pháp, sơ đồ đấu nối mạch điện và hướng dẫn cài đặt trực tiếp hoặc từ xa 24/7.

• Chính sách giá đại lý tối ưu, chiết khấu cực tốt cho các đơn vị thương mại, nhà thầu cơ điện, đi kèm chế độ bảo hành chính hãng lên đến 12 tháng lỗi 1 đổi 1.
