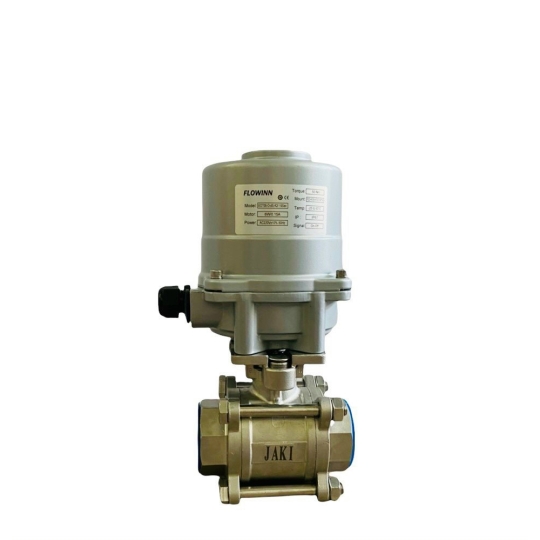

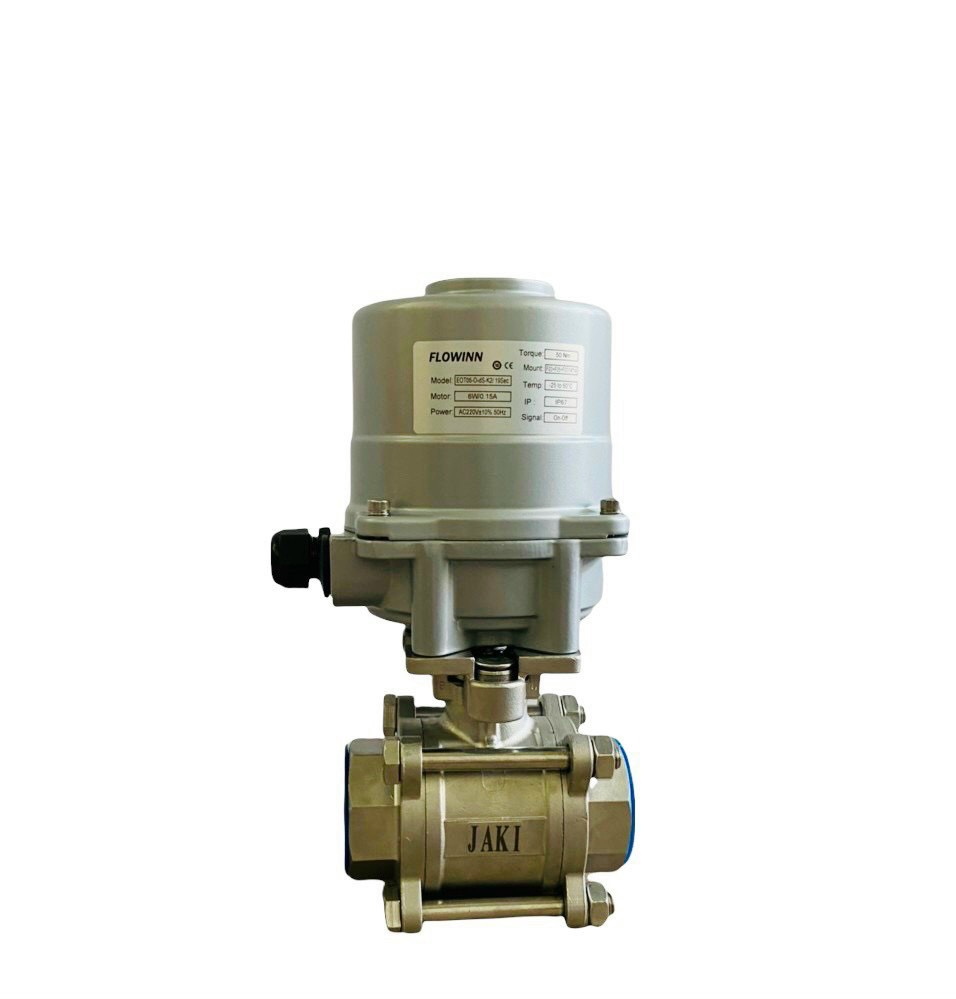

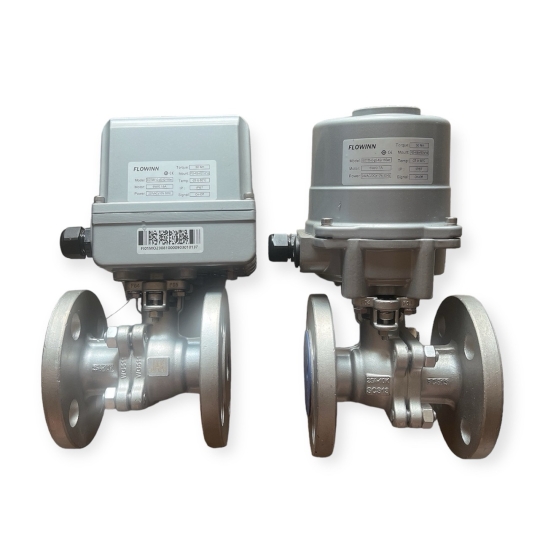

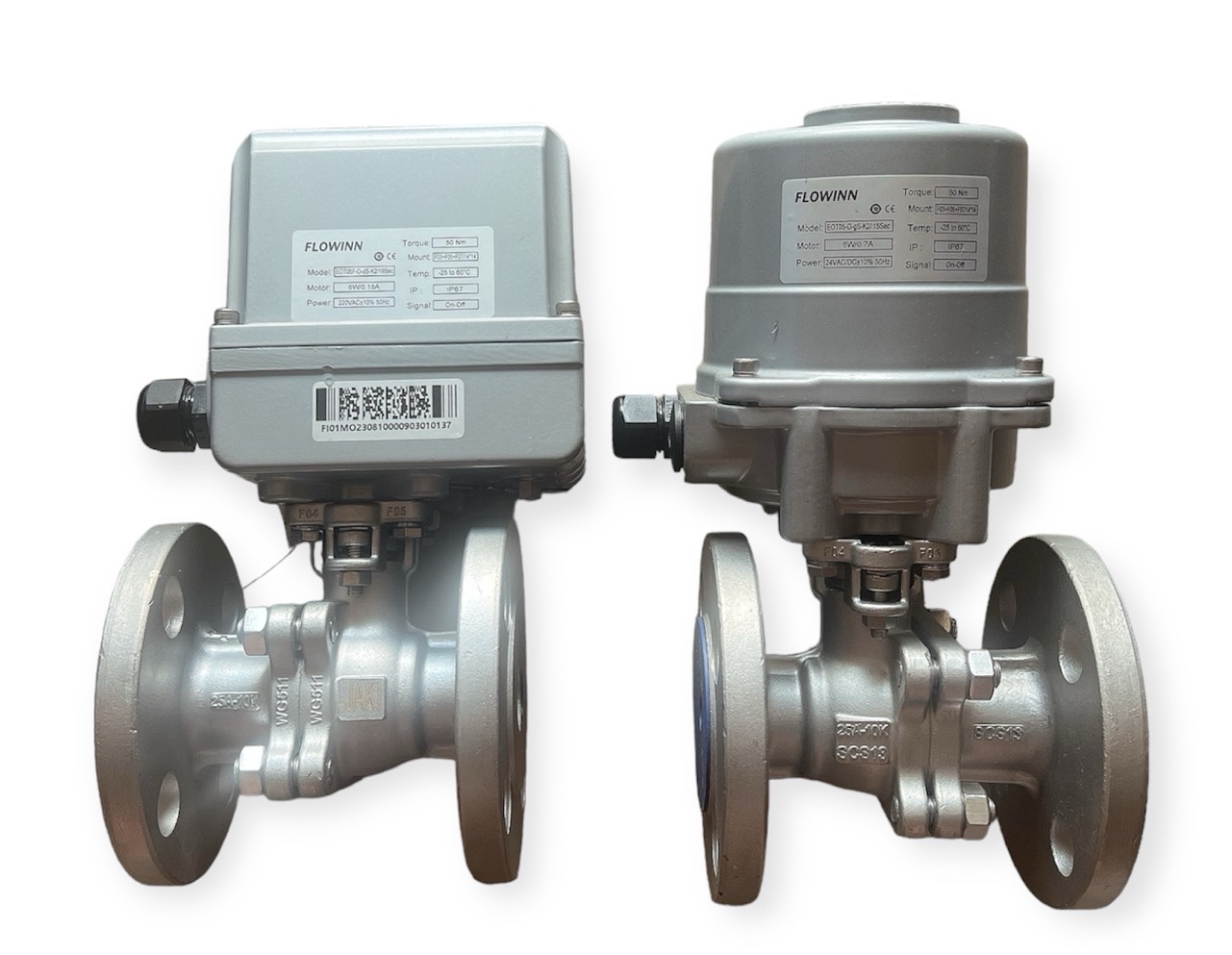

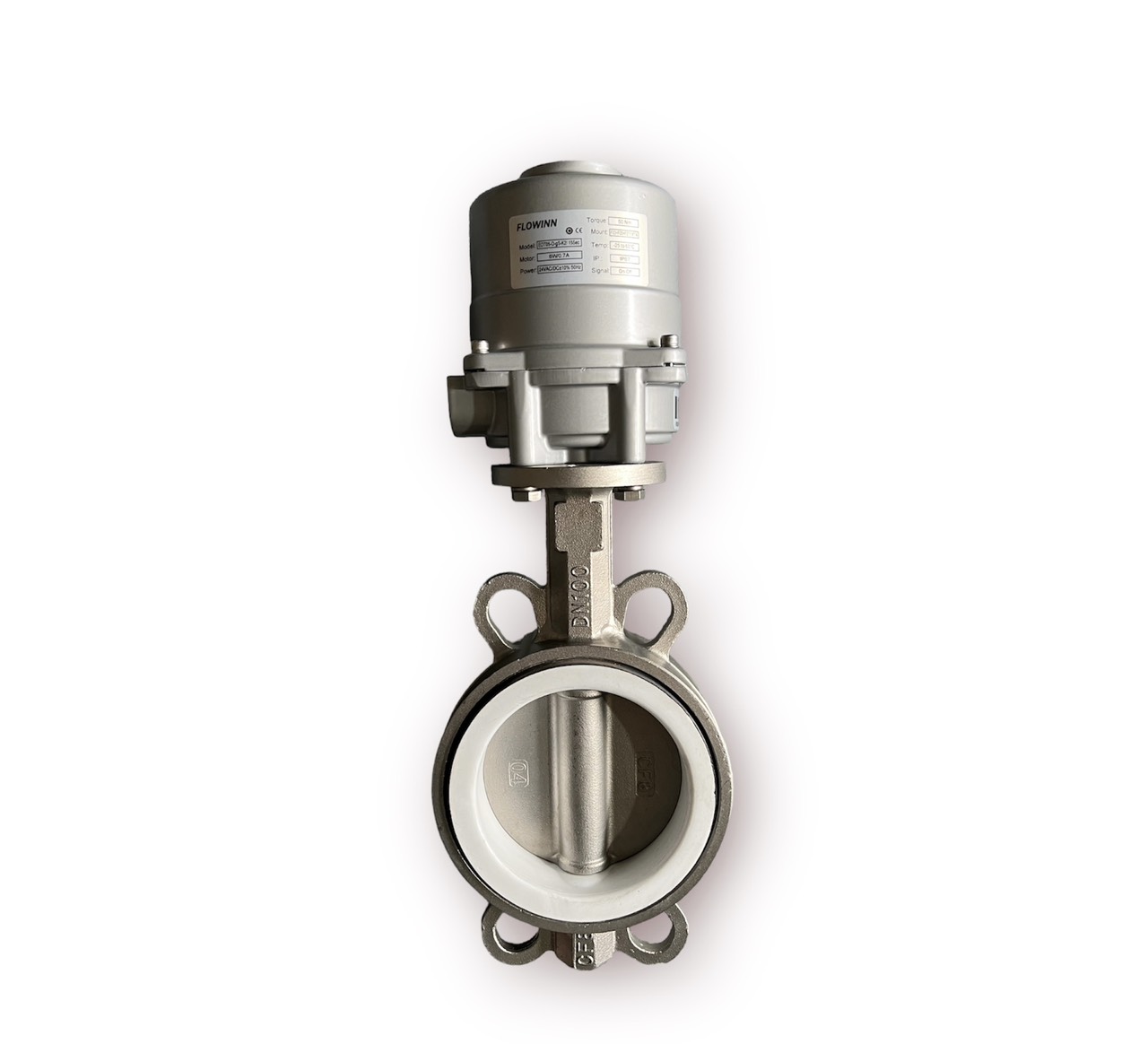

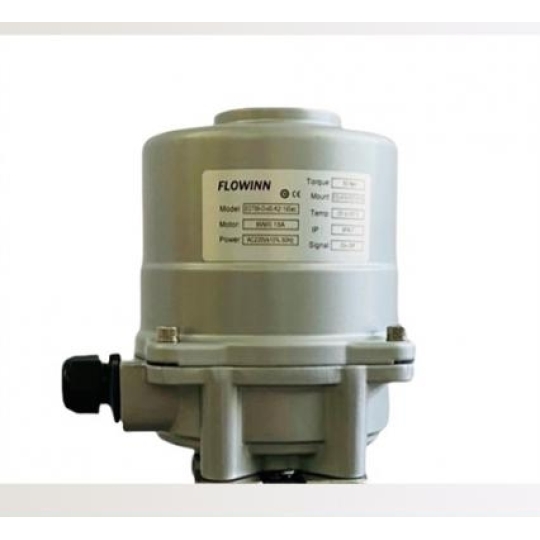

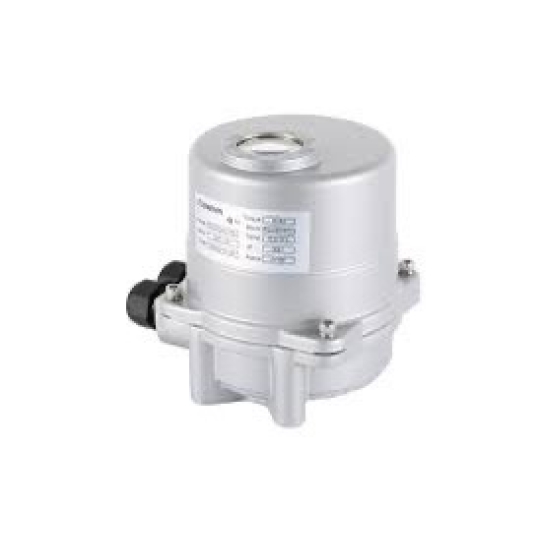

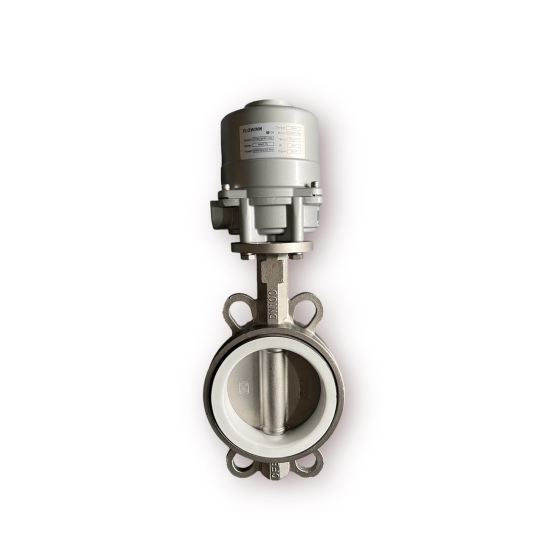

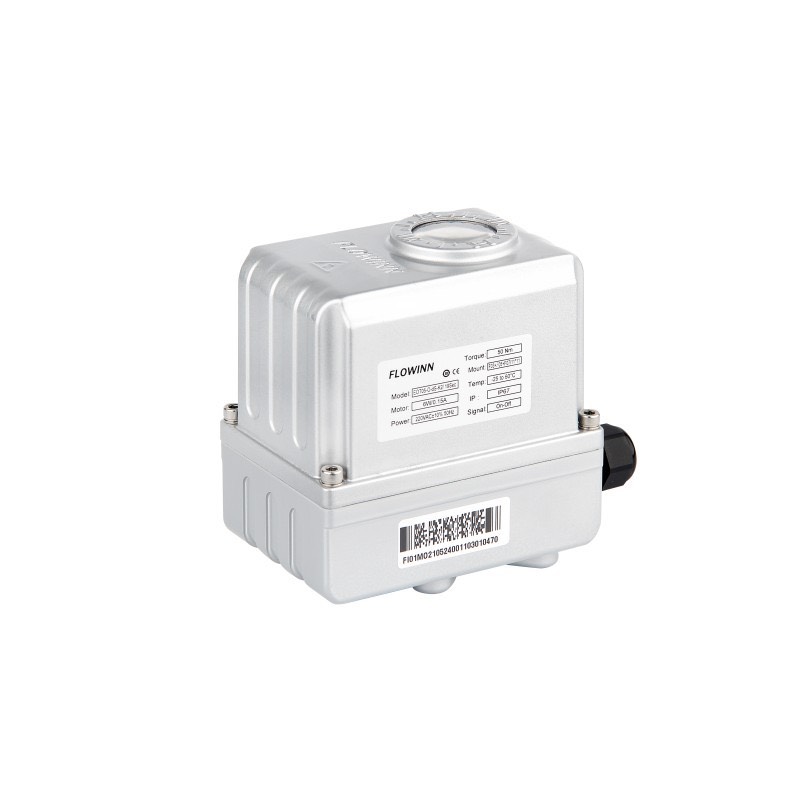

Bộ điều khiển điện EOT05-220V
Bộ điều khiển điện EOT05-220V, mã hiệu EOT05-O-DS-K2, là giải pháp truyền động điện hiện đại được thiết kế để tự động hóa các dòng van xoay 90 độ như van bi và van bướm. Thiết bị sở hữu mô-men xoắn mạnh mẽ 50Nm đi kèm động cơ công suất 6W tối ưu năng lượng. Với khả năng tương thích nguồn cấp linh hoạt (AC220V hoặc DC24V), EOT05 hỗ trợ cả hai chế độ vận hành: đóng mở hoàn toàn (On/Off) hoặc điều khiển tuyến tính theo tín hiệu 4-20mA. Độ bền của thiết bị được khẳng định qua tiêu chuẩn bảo vệ IP67, giúp chống bụi và nước xâm nhập tuyệt đối, cho phép vận hành ổn định trong dải nhiệt độ khắc nghiệt từ -25°C đến 60°C. Cấu trúc nhỏ gọn cùng khả năng phản hồi tín hiệu chính xác giúp EOT05-O-DS-K2 trở thành lựa chọn hàng đầu cho các hệ thống xử lý nước, hóa chất và HVAC.
Bộ điều khiển điện EOT05-O-DS-K2 không chỉ là một thiết bị truyền động đơn thuần mà còn tích hợp nhiều công nghệ tiên tiến để đáp ứng yêu cầu khắt khe trong công nghiệp:
Độ bền môi trường vượt trội: Với tiêu chuẩn IP67, vỏ thiết bị được làm bằng hợp kim nhôm đúc áp lực cao, bên ngoài phủ lớp sơn tĩnh điện chống ăn mòn, đảm bảo hoạt động tốt trong môi trường ẩm ướt hoặc bụi bẩn.
Vận hành thông minh: Hỗ trợ điều khiển tuyến tính bằng tín hiệu 4-20mA, cho phép người dùng điều chỉnh góc mở của van một cách tinh vi để kiểm soát lưu lượng thay vì chỉ đóng hoặc mở hoàn toàn.
Tiết kiệm năng lượng: Động cơ 6W được tối ưu hóa về mặt công suất, giúp giảm thiểu điện năng tiêu thụ trong khi vẫn đảm bảo lực kéo mô-men xoắn duy trì ở mức 50Nm.
An toàn tuyệt đối: Tích hợp bộ phận bảo vệ quá nhiệt và công tắc hành trình kép, giúp tự động ngắt nguồn khi van đạt đến vị trí đích, ngăn ngừa tình trạng om điện gây cháy motor.
Trong các hệ thống đường ống tự động, EOT05-O-DS-K2 đóng vai trò là "cánh tay đòn" thực thi các lệnh từ trung tâm điều khiển:
Tự động hóa dây chuyền: Thay thế việc đóng mở van bằng tay thủ công, đặc biệt tại các vị trí lắp đặt trên cao, không gian hẹp hoặc môi trường chứa lưu chất độc hại.
Nâng cao độ chính xác: Kiểm soát dòng chảy của chất lỏng, hơi nóng hoặc khí nén với độ sai lệch cực thấp, giúp quy trình sản xuất luôn ổn định và đạt hiệu suất cao nhất.
Giám sát từ xa: Thông qua các tiếp điểm phản hồi (Limit Switches), thiết bị gửi tín hiệu về tủ điều khiển hoặc hệ thống SCADA, giúp người vận hành nắm bắt được trạng thái thực tế của van tại mọi thời điểm.
| Đặc tính kỹ thuật | Chi tiết thông số |
| Model | EOT05-O-DS-K2 |
| Thương hiệu | Flowinn |
| Mô-men xoắn (Torque) | 50 Nm |
| Công suất động cơ | 6W |
| Nguồn điện cấp | AC 220V / DC 24V (50/60Hz) |
| Chế độ điều khiển | On/Off hoặc Tuyến tính 4-20mA |
| Cấp bảo vệ | IP 67 (Chống nước và bụi) |
| Nhiệt độ làm việc | -25°C đến 60°C |
| Góc quay hành trình | 0° ~ 90° |
| Vật liệu vỏ | Hợp kim nhôm (Aluminum Alloy) |
| Thời gian đóng/mở | 10 - 20 giây (tùy thuộc dải điện áp) |
Cấu trúc của model EOT05-O-DS-K2 là sự kết hợp hoàn hảo giữa cơ khí chính xác và bảng mạch điện tử thông minh.
Thân vỏ được chế tạo từ hợp kim nhôm chịu lực, có khả năng tản nhiệt nhanh, giúp bảo vệ động cơ khi hoạt động liên tục. Trục truyền động kết nối với van thường tuân theo tiêu chuẩn ISO 5211 để dễ dàng lắp đặt cho nhiều loại van khác nhau.
Động cơ 6W kết nối với một hộp số giảm tốc gồm nhiều cấp bánh răng thép. Hệ thống này giúp khuếch đại lực từ motor lên đến mô-men xoắn 50Nm, đủ sức vượt qua lực ma sát của các gioăng làm kín bên trong van bi hoặc van bướm.
Bên trong là bảng mạch điều khiển trung tâm với các rơ-le và tụ điện chất lượng cao. Phía trên đỉnh của bộ điều khiển có một cửa sổ hiển thị (Indicator) giúp người dùng quan sát bằng mắt thường vị trí Open/Close của van từ xa.
Thiết bị vận hành dựa trên nguyên lý chuyển hóa năng lượng điện thành chuyển động quay 90 độ.
Chu trình mở: Khi cấp điện vào chân điều khiển mở (Open), motor 6W khởi động, dẫn động qua hệ thống bánh răng để xoay trục van. Khi trục van xoay đúng 90 độ, cam hành trình sẽ tác động vào công tắc giới hạn để ngắt điện motor.
Chu trình đóng: Tương tự như chu trình mở, khi dòng điện được chuyển sang chân đóng (Close), motor sẽ quay ngược lại để đưa van về vị trí kín hoàn toàn.
Đối với dòng tuyến tính: Thiết bị nhận tín hiệu 4-20mA. Ví dụ, tại tín hiệu 12mA (tương đương 50%), bộ điều khiển thông minh sẽ so sánh vị trí hiện tại và dừng motor chính xác tại góc 45 độ để điều tiết lưu lượng.
Nhờ thiết kế bền bỉ và tính linh hoạt cao, EOT05-O-DS-K2 được ứng dụng rộng rãi trong:
Hệ thống xử lý nước thải và cấp nước sạch: Điều khiển các cụm van bi, van bướm trong nhà máy nước, giúp quản lý dòng chảy tự động.
Công nghiệp thực phẩm và dược phẩm: Lắp đặt cho các đường ống dẫn nước giải khát, rượu bia hoặc dung dịch thuốc yêu cầu tính chính xác và an toàn vệ sinh.
Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo van luôn sẵn sàng mở để cấp nước khi có tín hiệu báo cháy.
Ngành HVAC và sưởi ấm: Điều khiển van cho các tháp giải nhiệt, hệ thống làm lạnh chiller tòa nhà.
Để đảm bảo thiết bị hoạt động ổn định và đạt tuổi thọ cao nhất, quy trình lắp đặt cần tuân thủ các bước sau:
Kiểm tra tương thích: Xác định mô-men xoắn của van không vượt quá 50Nm và đế van khớp với tiêu chuẩn kết nối của đầu điện.
Đấu nối điện: Thực hiện theo sơ đồ đấu dây dán bên dưới nắp vỏ thiết bị. Tuyệt đối không cấp nguồn sai điện áp quy định (ví dụ cấp 220V vào cổng 24V).
Cân chỉnh hành trình: Sử dụng tay quay dự phòng để xoay van về vị trí đóng/mở hoàn toàn, sau đó điều chỉnh các ốc cam hành trình sao cho trùng khớp với tín hiệu đèn báo.
Kiểm tra kín khít: Sau khi đấu dây, phải siết chặt các ốc nắp vỏ và các đầu luồn dây điện (cable gland) để duy trì tiêu chuẩn IP67, tránh hơi ẩm xâm nhập làm hỏng bảng mạch.
Trong lĩnh vực tự động hóa van công nghiệp, Van Duy Thành tự hào là đối tác tin cậy hàng đầu chuyên cung cấp dòng bộ điều khiển điện Flowinn Model EOT05-O-DS-K2 chính hãng.
Tại Van Duy Thành, chúng tôi cam kết mang lại giá trị thực cho khách hàng thông qua:
Sản phẩm chất lượng cao: Mọi thiết bị đều trải qua quy trình kiểm tra nghiêm ngặt trước khi đến tay khách hàng, đầy đủ chứng chỉ CO, CQ.
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư tại Van Duy Thành luôn sẵn sàng hỗ trợ quý khách lựa chọn model phù hợp nhất với lực kéo và điện áp hệ thống, đảm bảo tính kinh tế và hiệu quả.
Dịch vụ hậu mãi tận tâm: Chúng tôi bảo hành dài hạn cho các sản phẩm đầu điện, hỗ trợ kỹ thuật 24/7 và sẵn sàng cung cấp linh kiện thay thế nhanh chóng.
Giá cả cạnh tranh: Nhờ mối quan hệ đối tác trực tiếp với các nhà sản xuất, Van Duy Thành mang đến mức giá tối ưu nhất cho cả khách lẻ và các nhà thầu dự án.
- Quý khách hàng có nhu cầu tư vấn hoặc đặt mua Bộ điều khiển điện EOT05-220V, vui lòng liên hệ với Van Duy Thành để nhận được sự hỗ trợ chuyên nghiệp và báo giá tốt nhất ngay hôm nay!
