7 lỗi thường gặp về cách lắp đặt van công nghiệp đúng kỹ thuật

Trong hệ thống đường ống công nghiệp, lắp đặt sai kỹ thuật là nguyên nhân của hơn 40% sự cố rò rỉ hoặc hỏng van sớm. Việc nhận diện rõ các sai sót này giúp bạn xác định được cách lắp đặt van công nghiệp đúng kỹ thuật để đảm bảo hệ thống vận hành ổn định và an toàn.

Dưới đây là bài viết chi tiết, Van Duy Thành tổng hợp các lỗi phổ biến tại công trường và quy trình xử lý chuẩn xác cho kỹ sư và thợ lắp máy.

1.  7 lỗi thường gặp khi lắp đặt van công nghiệp

Việc lắp đặt thiết bị đường ống sai kỹ thuật không chỉ làm giảm tuổi thọ của van mà còn tiềm ẩn nguy cơ gây dừng toàn bộ hệ thống sản xuất. Thực tế tại các công trình cho thấy, phần lớn các sự cố rò rỉ hay kẹt van trong giai đoạn chạy thử áp đều xuất phát từ các sai sót cơ bản khi thao tác. Dưới đây là phân tích chi tiết về 7 lỗi kỹ thuật phổ biến nhất mà các đội thi công thường xuyên mắc phải.

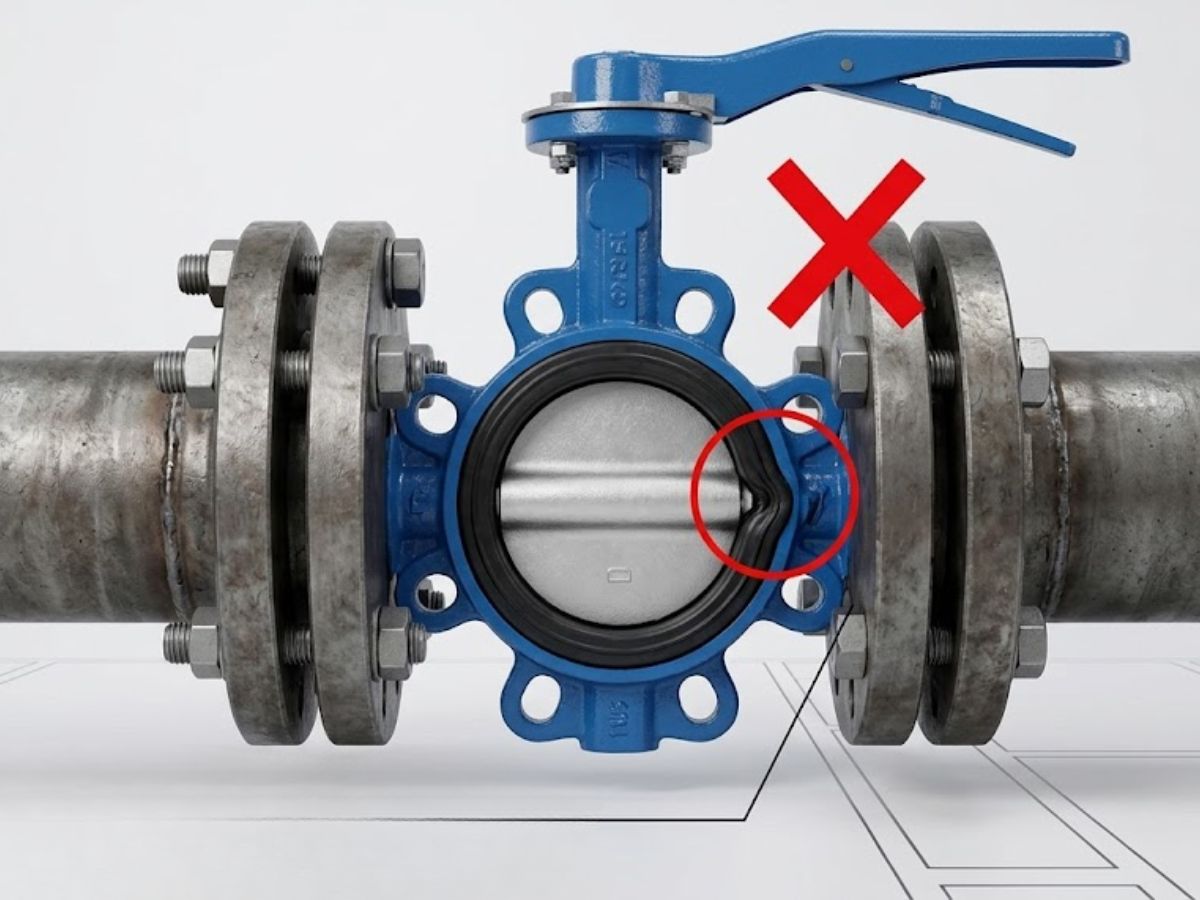

1.1. Lắp van bướm ở trạng thái đóng hoàn toàn

Van bướm có cấu tạo đệm làm kín dạng vòng cao su ôm sát lòng thân van. Khi đĩa van đóng hoàn toàn, mép đĩa sẽ lồi ra và ép chặt vào phần đệm này. Nhiều thợ lắp máy do thiếu kinh nghiệm thường để nguyên trạng thái đóng chặt rồi tiến hành siết bu lông mặt bích nối với đường ống.

Hậu quả của việc thao tác sai này dẫn đến các tình trạng sau:

• Biến dạng đệm van: Lực ép cực lớn từ mặt bích hai đầu ống sẽ làm phần cao su làm kín bị nén lệch, mất đi biên dạng hình học chuẩn ban đầu.

• Rách gioăng khi vận hành: Khi cấp nguồn khí nén hoặc dùng tay gạt để mở van lần đầu, đĩa van xoay sẽ ma sát mạnh và cào rách lớp cao su bị ép lệch này.

• Gây rò rỉ lưu chất: Vết rách trên đệm cao su tạo thành các khe hở cố định, khiến van bị rò rỉ hoàn toàn khi đưa vào sử dụng và buộc phải thay mới.

1.2. Để lọt tạp chất và cặn bẩn vào lòng van

Quy trình thi công tiêu chuẩn đòi hỏi phải gá định vị mặt bích, tháo van ra rồi mới tiến hành hàn chết mặt bích vào ống. Tuy nhiên, để tiết kiệm thời gian, nhiều đội thợ thường để nguyên van trên giàn và hàn trực tiếp nối ống.

Hành vi này trực tiếp gây ra những hư hại nghiêm trọng cho các chi tiết bên trong:

• Phá hủy phớt mềm: Các hạt xỉ hàn nóng chảy với nhiệt độ cực cao khi rơi vào lòng van sẽ làm nóng chảy hoặc làm cháy phớt Teflon (PTFE) của van bi và van bướm.

• Cào xước bề mặt làm kín: Cát, bụi sơn và xỉ hàn bám trên bề mặt đĩa van hoặc quả bi sẽ tạo ra các vết xước sâu khi van thực hiện chu kỳ đóng mở.

• Kẹt cơ cấu chấp hành: Cặn bẩn tích tụ tại khe hở giữa trục và cổ phớt làm tăng lực ma sát, dẫn đến hiện tượng bó kẹt trục van sau một thời gian ngắn.

1.3. Siết bu lông không đều lực và không dùng cờ lê lực

Mối nối mặt bích chỉ đạt độ kín và độ bền tối ưu khi lực ép phân bổ đều trên toàn bộ chu vi vòng tròn. Việc thợ máy siết ốc bằng tay gạt thông thường và siết theo thứ tự vòng tròn liên tiếp là sai kỹ thuật.

Những hệ lụy kỹ thuật xuất hiện do thói quen này bao gồm:

• Hở gioăng cục bộ: Mặt bích bị vênh khiến gioăng làm kín bị ép quá chặt ở một bên nhưng lại bị hở ở phía đối diện, gây rò rỉ khi áp suất hệ thống tăng cao.

• Nứt vỡ tai van gang: Gang là vật liệu chịu lực nén tốt nhưng chịu lực uốn rất kém. Khi bu lông bị siết lệch lực, ứng suất tập trung tại một điểm sẽ làm nứt hoặc gãy tai van ngay lập tức.

• Giãn bu lông: Việc không kiểm soát lực siết bằng cờ lê lực chuyên dụng dễ dẫn đến tình trạng siết quá lực làm cháy ren hoặc giãn bu lông, gây mất an toàn cho hệ thống.

1.4. Bỏ qua việc căn chỉnh độ thẳng hàng của đường ống

Khi khoảng cách giữa hai mặt bích của ống quá rộng, quá hẹp hoặc bị lệch tâm so với van, quy chuẩn kỹ thuật yêu cầu phải chỉnh sửa lại đoạn ống. Việc lạm dụng lực kéo của bu lông để ép các đầu ống vào sát thân van là một sai lầm phổ biến.

Hành động ép cưỡng bức đường ống gây ra những tổn hại dài hạn sau:

• Tích tụ ứng suất uốn: Thân van liên tục phải chịu một lực kéo hoặc lực uốn cưỡng bức cực lớn ngay cả khi hệ thống chưa hoạt động.

• Nứt vỡ do giãn nở nhiệt: Khi lưu chất nóng (như hơi nước, nước nóng) đi qua, đường ống giãn nở sẽ cộng hưởng với ứng suất uốn có sẵn, làm nứt vỡ thân van hoặc mặt bích.

• Rung động phá hủy: Lực lệch tâm làm tăng độ rung lắc của đường ống khi bơm chạy, khiến phớt trục van bị lỏng và nhanh rò rỉ hơn.

1.5. Lắp ngược hướng dòng chảy của lưu chất

Đối với các dòng van có cấu tạo đối xứng như van cổng hay van bi dòng tiêu chuẩn, hướng lắp không ảnh hưởng đến chức năng. Tuy nhiên, với các loại van đặc thù có ký hiệu mũi tên đúc nổi trên thân, việc lắp ngược chiều dòng chảy sẽ phá hủy công năng của thiết bị.

Các tác động tiêu cực khi lắp ngược hướng dòng chảy bao gồm:

• Tê liệt hệ thống (Đối với van một chiều): Van sẽ đóng chặt lại khi dòng lưu chất đi vào, chặn đứng toàn bộ lưu lượng và gây quá áp, làm cháy máy bơm phía trước.

• Quá tải trục van (Đối với van cầu): Áp lực lưu chất đè ngược từ phía trên đĩa van làm tăng lực cản khi mở van, dễ gây cong trục hoặc hỏng gioăng cổ phớt.

• Mất tác dụng lọc (Đối với van y lọc): Cặn bẩn sẽ không rơi vào lưới lọc mà đi thẳng vào buồng van, gây tắc nghẽn đường ống.

1.6. Quên không tháo tấm nhựa bảo vệ mặt bích

Để bảo vệ bề mặt gia công cơ khí của mặt bích và ngăn dị vật lọt vào khoang trong khi lưu kho, các nhà sản xuất luôn dùng bạt hoặc nắp nhựa để bịt chặt hai đầu van. Sai sót xảy ra khi thợ máy đưa thẳng van lên vị trí lắp đặt mà bỏ qua bước kiểm tra này.

Sai lầm này gây ra những rắc rối lớn trong quá trình vận hành thử nghiệm:

• Tắc nghẽn hoàn toàn đường ống: Tấm nhựa hoặc bạt bảo vệ sẽ chặn đứng dòng lưu chất, làm áp suất hệ thống tăng vọt một cách bất thường tại thượng nguồn.

• Rách phớt và kẹt đĩa van: Khi chịu áp lực bơm lớn, tấm nhựa bảo vệ có thể bị rách và cuốn sâu vào bên trong lòng van, gây kẹt đĩa van bi hoặc van bướm.

• Tốn chi phí khắc phục: Đội kỹ thuật bắt buộc phải xả hết lưu chất, nới lỏng toàn bộ bu lông để tháo van ra ngoài chỉ để gỡ bỏ miếng nhựa bảo vệ.

1.7. Dùng sai loại van cho vị trí điều tiết dòng chảy

Mỗi dòng van được thiết kế cho một mục đích vận hành riêng biệt trong hệ thống. Lỗi phổ biến của các kỹ sư thiết kế hoặc thợ lắp máy là sử dụng van cổng (gate valve) để điều chỉnh, tiết lưu lưu lượng lớn nhỏ của dòng chảy thay vì dùng van cầu hoặc van điều khiển.

Những hậu quả nhãn tiền khi dùng sai công năng của van cổng:

• Mài mòn đĩa van: Khi đĩa van cổng ở trạng thái mở lơ lửng, dòng lưu chất tốc độ cao sẽ va đập trực tiếp vào mép dưới của đĩa, gây ra hiện tượng xâm thực và mài mòn vát đĩa.

• Hỏng bệ đỡ (Seat): Phần rãnh trượt dẫn hướng của đĩa van trong thân van sẽ bị mài mòn, làm đĩa van bị rung lắc mạnh khi có dòng chảy đi qua.

• Không thể đóng kín: Do đĩa van và bệ đỡ đã bị mòn vẹt, van sẽ mất hoàn toàn khả năng đóng khít tuyệt đối (On/Off) chỉ sau một thời gian ngắn sử dụng.

2. Hướng dẫn quy trình lắp van đường ống đúng kỹ thuật

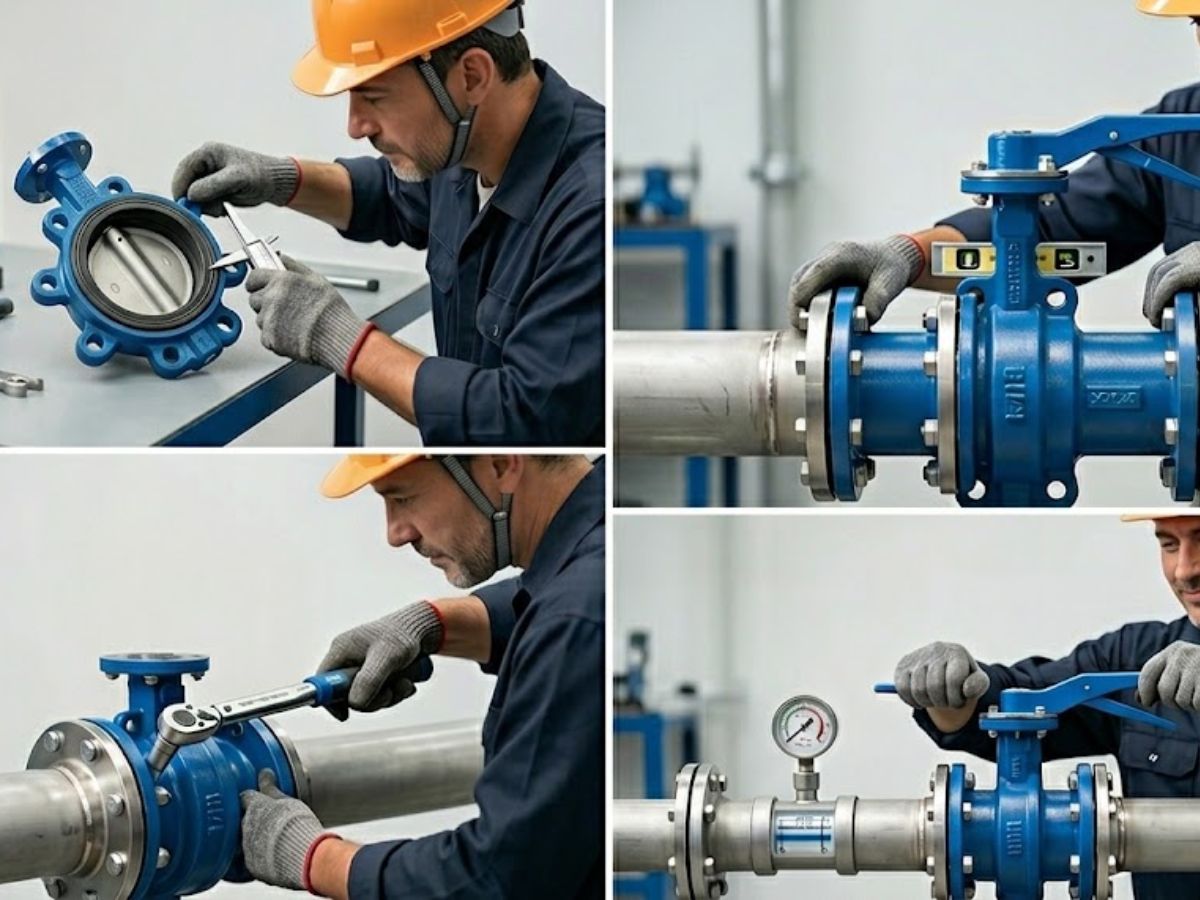

Để khắc phục triệt để 7 lỗi nghiêm trọng nêu trên, quy trình lắp van đường ống đúng cách cần được thực hiện một cách tuần tự và kiểm soát chặt chẽ. Việc chuẩn hóa các bước thao tác không chỉ giúp mối nối đạt độ kín tối đa mà còn bảo vệ các chi tiết chuyển động bên trong van khỏi các nguy cơ hư hại vô lý. Dưới đây là hướng dẫn chi tiết theo 4 bước tiêu chuẩn chuyên ngành lắp máy.

2.1. Bước 1: Chuẩn bị và làm sạch

Giai đoạn tiền lắp đặt đóng vai trò nền tảng, quyết định việc van có hoạt động trơn tru sau này hay không. Việc làm sạch kỹ lưỡng giúp loại bỏ các tác nhân cơ học gây cào xước phớt làm kín.

Trước khi đưa van lên giàn ống, kỹ sư cần thực hiện đầy đủ các thao tác sau:

• Súc rửa và làm sạch đường ống: Sử dụng nước hoặc khí nén để thổi sạch toàn bộ xỉ hàn, cát, rác công trình và tạp chất thô còn bám dính bên trong lòng ống.

• Tháo bỏ bộ phận bảo vệ: Chỉ tiến hành gỡ tấm bịt mặt bích van ngay trước thời điểm đặt van vào vị trí kết nối để tránh bụi bẩn rơi vào khoang trong.

• Kiểm tra và đối chiếu thông số: Kiểm tra kỹ các ký hiệu đúc trên thân van bao gồm thông số áp suất (PN/Class), kích thước danh nghĩa (DN) và vật liệu xem đã đúng với các yêu cầu kỹ thuật trong bản vẽ thiết kế đường ống chưa.

2.2. Bước 2: Định vị hướng lắp và tư thế trục

Mỗi loại van có nguyên lý vận hành dòng lưu chất khác nhau, do đó việc định vị chính xác hướng và tư thế lắp là bắt buộc để thiết bị hoạt động đúng công năng.

Các quy tắc định vị hình học cần tuân thủ nghiêm ngặt bao gồm:

• Xác định hướng lắp van theo dòng chảy: Lắp van sao cho mũi tên hướng dòng chảy đúc nổi trên thân van trùng khít với chiều dịch chuyển thực tế của lưu chất trong ống. Đối với dòng van hai chiều, hãy quay mặt van chịu áp lực chính về phía đón dòng chảy để tối ưu khả năng làm kín.

• Cố định tư thế trục van (Stem): Ưu tiên lắp van với phần trục thẳng đứng hướng lên trên, giúp ngăn ngừa cặn bẩn lắng đọng vào cổ van gây mài mòn và kẹt trục.

• Điều chỉnh trạng thái đĩa van bướm: Đối với riêng dòng van bướm, bắt buộc phải mở hé đĩa van khoảng 10-15% trước khi đưa vào giữa hai mặt bích nhằm tránh việc mép đĩa bị kẹp chặt gây rách gioăng cao su khi siết ốc.

2.3. Bước 3: Đặt gioăng và kiểm soát lực torque van

Mối nối bích chỉ bền vững khi có sự kết hợp đúng giữa vật liệu làm kín và lực ép bu lông đồng đều. Kiểm soát lực torque van giúp loại bỏ nguy cơ biến dạng vật liệu hoặc phá hủy cấu trúc mặt bích.

Quy trình thao tác đặt gioăng và siết lực bu lông chuẩn kỹ thuật:

• Đặt gioăng làm kín (Gasket): Sử dụng gioăng mới hoàn toàn và đặt nằm đồng tâm chính xác giữa hai mặt bích, tuyệt đối không tái sử dụng gioăng cũ đã bị biến dạng nén.

• Sử dụng dụng cụ kiểm soát lực: Sử dụng cờ lê lực (torque wrench) để đo chính xác moment xiết ốc bích.

• Siết lực theo nguyên tắc hình sao: Thao tác siết theo các cặp ốc đối xứng (Ốc vị trí 12h → 6h → 3h → 9h) và chia đều làm 3 đợt tăng dần lực (lần lượt đạt 30% → 60% → 100% lực đích) để mặt bích không bị vênh.

Bảng lực moment xiết tham khảo cho mặt bích PN16 (Thân van Gang/Thép)

> Lưu ý kỹ thuật: Giá trị moment xiết ốc bích trong bảng trên mang tính chất tham khảo. Lực siết thực tế sẽ thay đổi tùy thuộc vào độ cứng của vật liệu gioăng và tiêu chuẩn mặt bích áp dụng (ANSI, JIS, DIN). Kỹ thuật viên cần kiểm tra kỹ tài liệu catalogue của nhà sản xuất trước khi thao tác.

2.4. Bước 4: Thử áp hệ thống (Hydrostatic Test)

Thử nghiệm áp lực bằng thủy tĩnh là bước cuối cùng nhằm kiểm tra tổng thể chất lượng cơ khí của toàn bộ hệ thống đường ống trước khi nghiệm thu bàn giao.

Các bước tiến hành thử áp an toàn và chuẩn xác:

• Xả khí trơ và điền đầy nước: Mở hé toàn bộ các van trong hệ thống ở mức từ 20% đến 50% nhằm cho phép nước điền đầy các khoang bên trong bệ van, đồng thời đẩy sạch không khí tồn dư ra ngoài qua các điểm van xả khí.

• Tăng áp lực theo nấc ổn định: Tiến hành bơm tăng áp từ từ để ngăn ngừa hiện tượng xung áp hoặc búa nước gây phá hủy cơ cấu van.

• Duy trì và giám sát áp suất: Duy trì áp suất thử nghiệm (thường đặt ở mức bằng 1.5 lần áp suất làm việc định mức của hệ thống) trong khoảng thời gian từ 10 đến 30 phút. Trong suốt thời gian này, kỹ sư phải quan sát trực quan để kiểm tra độ kín tại cổ van và các mối nối bích xem có hiện tượng rò rỉ hay không.

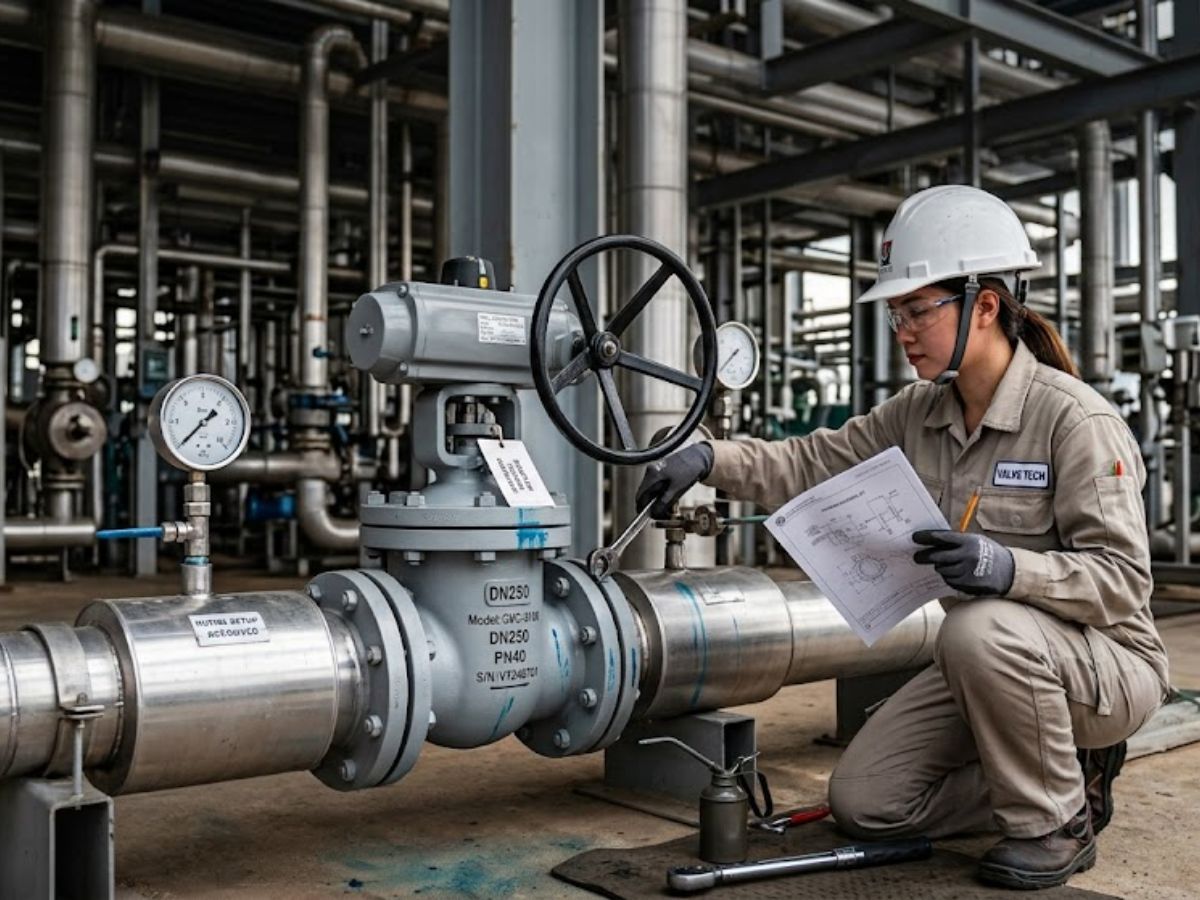

3. Vận hành lần đầu và bảo dưỡng như thế nào để đảm bảo lắp đặt van công nghiệp đúng tiêu chuẩn

Hiệu suất và tuổi thọ lâu dài của van công nghiệp phụ thuộc rất lớn vào cách thức vận hành trong những chu kỳ đầu tiên cũng như tính kỷ luật trong công tác bảo trì. Việc thao tác đúng kỹ thuật giúp bảo vệ cơ cấu truyền động và ngăn ngừa các hư hỏng cơ học phát sinh trong quá trình nhà máy chạy tải. Dưới đây là các chỉ dẫn chi tiết về quy trình vận hành lần đầu và cẩm nang bảo dưỡng định kỳ.

3.1. Hướng dẫn vận hành lần đầu an toàn

Thao tác mở van khi hệ thống bắt đầu có áp lực dòng chảy đòi hỏi sự cẩn trọng cao để tránh hiện tượng sốc áp và giảm thiểu lực ma sát lên các bề mặt làm kín.

Kỹ thuật viên vận hành cần tuân thủ nghiêm ngặt các nguyên tắc thao tác sau:

• Thao tác đóng mở từ từ: Tiến hành xoay vô lăng (tay quay) hoặc gạt tay đòn một cách chậm rãi, đều tay; tuyệt đối không giật mạnh hoặc đột ngột thay đổi trạng thái van để tránh hiện tượng búa nước trong đường ống.

• Sử dụng van bypass cho hệ thống lớn: Đối với các dòng van kích thước lớn chịu áp lực cao (như van cầu, van cổng đường kính lớn), bắt buộc phải mở van bypass (van nhánh) trước để cân bằng áp suất giữa phía thượng nguồn và hạ nguồn, giúp giảm ma sát và hạ thấp đáng kể lực momen cần thiết để mở van chính.

• Không lạm dụng đòn bẩy trợ lực: Sử dụng tay công hoặc ống tuýp nối dài để cố tình siết quá chặt vô lăng khi đóng van là sai kỹ thuật; việc này có thể làm cong trục van, vỡ đĩa van hoặc làm đứt gãy các ren truyền động bên trong.

3.2. Quy trình bảo dưỡng ngăn ngừa sự cố định kỳ

Hệ thống van lắp trên đường ống nếu để lâu không hoạt động hoặc thiếu chất bôi trơn sẽ rất dễ bị bó kẹt do rỉ sét hoặc tích tụ cặn bẩn từ lưu chất.

Lịch trình bảo dưỡng ngăn ngừa định kỳ mỗi 3 đến 6 tháng cần thực hiện đầy đủ các hạng mục sau:

• Tra mỡ bôi trơn trục van: Tiến hành vệ sinh sạch bụi bẩn bám bên ngoài và tra mỡ chịu nhiệt chuyên dụng vào các vị trí ổ đỡ, trục van và các khớp truyền động của bộ gá actuator.

• Kiểm tra và siết lại bu lông: Rung động của đường ống trong quá trình vận hành có thể làm lỏng các mối nối; do đó cần dùng cờ lê lực kiểm tra lại độ chặt của bu lông mặt bích cũng như bu lông cổ phớt (gland packing).

• Thực hiện chu kỳ đóng mở thử nghiệm: Đối với các van kiểm soát an toàn hoặc van ít khi sử dụng, cần định kỳ thực hiện từ 1 đến 2 chu kỳ đóng mở hoàn toàn để phá vỡ các mảng bám rỉ sét phát sinh, đảm bảo van luôn sẵn sàng hoạt động khi có sự cố.

4. Câu hỏi thường gặp về sai lầm và cách lắp đặt van đúng kỹ thuật (FAQ)

4.1. Có nên dùng băng tan (cao su non) cho kết nối mặt bích van không?

Không. Băng tan chỉ dùng cho các mối nối ren. Đối với kết nối mặt bích, bạn bắt buộc phải dùng gioăng làm kín chuyên dụng phù hợp với môi chất, áp suất và nhiệt độ của hệ thống.

4.2. Tại sao van bi sau khi lắp đặt xong lại bị nặng, khó gạt?

Hiện tượng này thường do bu lông mặt bích bị siết quá lực hoặc lệch tâm làm ép méo lòng van, hoặc do xỉ hàn lọt vào khe giữa bi và đệm van. Bạn cần nới lỏng bu lông, kiểm tra lại độ đồng tâm và súc rửa sạch lòng van.

4.3. Làm thế nào để xác định chính xác hướng lắp van đối với dòng van không đúc mũi tên chỉ hướng trên thân?

Để xác định hướng lắp van hai chiều không có mũi tên (như van bi hoặc van cổng tiêu chuẩn), bạn cần quan sát thiết kế phần đệm làm kín (seat) bên trong lòng van. Hãy lắp quay phía mặt van có khả năng chịu áp lực chính (đệm van phía thượng nguồn) về hướng đón dòng chảy của lưu chất. Cách làm này giúp giảm thiểu lực ép liên tục lên phớt khi van ở trạng thái đóng, từ đó kéo dài tuổi thọ cho thiết bị và ngăn ngừa rò rỉ.

4.4. Khi tiến hành lắp van bi rắc co hoặc nối ren, làm sao để siết chặt mà không gây nứt cổ van?

Để siết chặt van mà không gây nứt cổ van khi lắp van bi dạng nối ren hoặc rắc co, bạn bắt buộc phải dùng cờ lê kẹp chặt vào chính phần đầu ren lục giác của van (phía tiếp xúc trực tiếp với ống) để siết lực. Tuyệt đối không được kẹp cờ lê vào đầu ren đối diện hoặc phần thân giữa của van. Quy tắc này giúp triệt tiêu ứng suất xoắn lên thân van, bảo vệ phớt Teflon không bị biến dạng và ngăn ngừa nứt vỡ cấu trúc nhựa hoặc đồng của van.

4.5. Có cần thiết phải kiểm tra lại lực torque van bu lông mặt bích sau khi hệ thống đã chạy thử tải nóng không?

Rất cần thiết. Dưới tác động của sự thay đổi nhiệt độ đột ngột khi dòng lưu chất nóng đi qua, cả bu lông kim loại và gioăng làm kín đều xảy ra hiện tượng giãn nở nhiệt gây lỏng mối nối. Bạn cần dùng cờ lê lực kiểm tra lại lực torque van (Hot Torque) trong vòng 24 đến 48 giờ đầu tiên sau khi hệ thống chạy tải nóng. Hãy siết nhẹ lại các bu lông bị lỏng về đúng giá trị moment xiết ốc bích định mức để đảm bảo độ kín khít lâu dài cho toàn hệ thống.

Việc tránh 7 lỗi thường gặp và áp dụng cách lắp đặt van công nghiệp đúng kỹ thuật giúp hệ thống vận hành an toàn, không rò rỉ và kéo dài tuổi thọ thiết bị. Hãy luôn làm sạch đường ống, căn chỉnh thẳng hàng và kiểm soát lực siết bằng cờ lê lực để đảm bảo chất lượng thi công.
