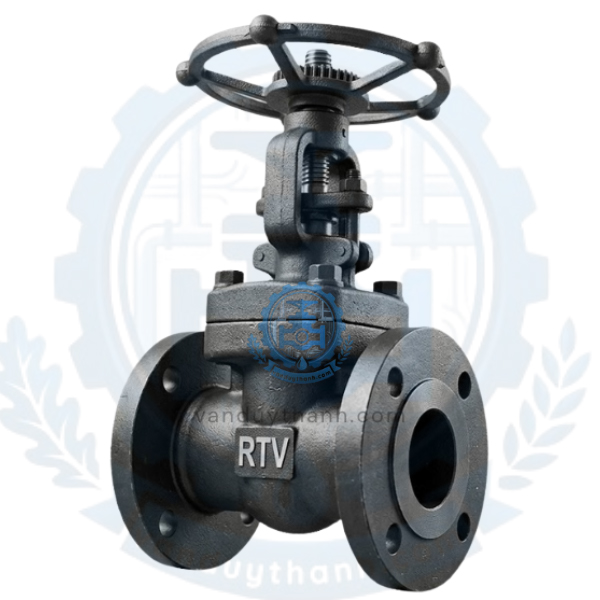

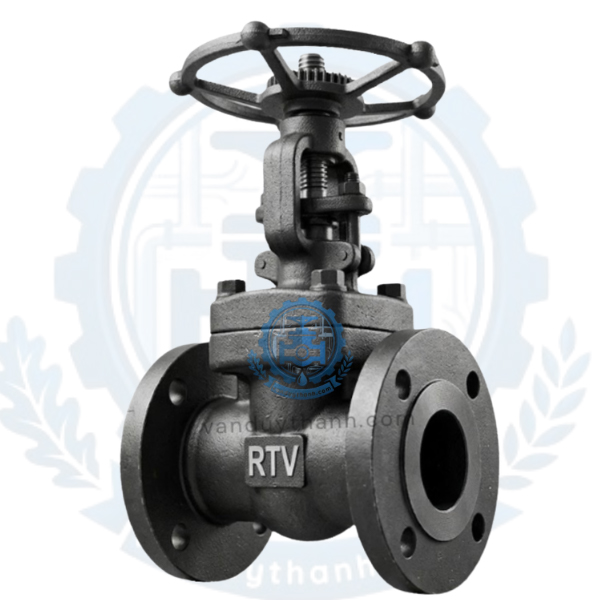

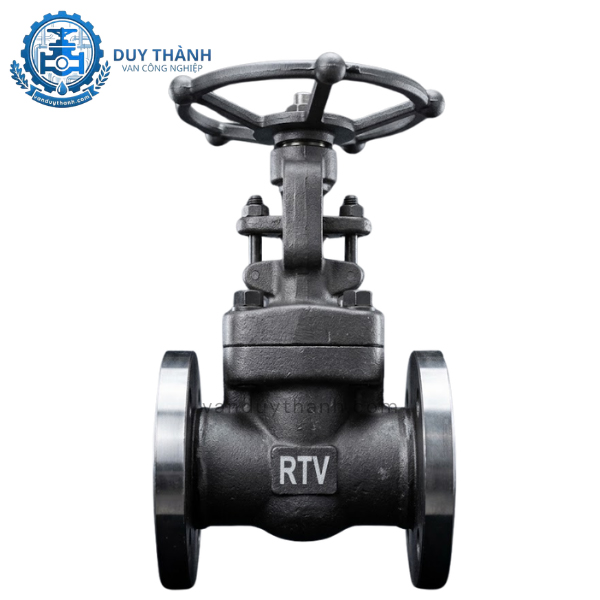

Van Thép Rèn Mặt Bích A150 Jis10k RTV
Van thép rèn A105 mặt bích A150 JIS10K RTV là dòng van công nghiệp chuyên dụng cho các hệ thống yêu cầu khả năng chịu áp suất và nhiệt độ cực cao. Được chế tạo từ vật liệu thép rèn ASTM A105 cao cấp, sản phẩm sở hữu cấu trúc tinh thể đồng nhất, loại bỏ hoàn toàn các khuyết tật đúc, giúp tăng cường độ bền cơ học. Van tuân thủ nghiêm ngặt các tiêu chuẩn thiết kế quốc tế như API 602 và ASME B16.34, cho phép vận hành ổn định trong dải nhiệt độ khắc nghiệt từ -29°C đến 425°C. Với khả năng chịu áp suất lên tới Class 800 (xấp xỉ 138 bar), dòng van này cực kỳ linh hoạt trong kết nối nhờ các tùy chọn mặt bích ANSI 150LB, JIS 10K, PN16 hoặc nối ren, hàn lồng. Đây là lựa chọn hàng đầu cho các môi trường dẫn dầu, khí hóa lỏng, hơi nóng và hóa chất công nghiệp.
Van thép rèn A105 nổi bật với những đặc tính kỹ thuật vượt trội, giúp nó trở thành một thành phần không thể thiếu trong các sơ đồ công nghệ phức tạp.
Độ bền vật liệu vượt trội: Sử dụng thép rèn A105 (Forged Steel) thay vì thép đúc, van có khả năng chống lại sự ăn mòn ứng suất và va đập cơ học cực tốt. Quy trình rèn dưới áp lực cao giúp kết cấu thép chặt chẽ, chịu được sự giãn nở nhiệt liên tục mà không gây nứt vỡ.
Thiết kế chịu áp lực cực cao: Dù kích thước nhỏ gọn từ 1/2” đến 2”, van có thể chịu tải áp suất lên đến Class 800. Điều này cực kỳ quan trọng trong các hệ thống thủy lực áp suất cao hoặc các trạm chiết rót khí hóa lỏng.
Độ kín khít tuyệt vời: Bề mặt làm kín (Seat và Disc) thường được xử lý bề mặt bằng các lớp phủ cứng (như Stellite) giúp ngăn chặn rò rỉ ngay cả khi vận hành với tần suất đóng mở cao.
Khả năng thích ứng đa dạng: Nhờ sự đa dạng trong kiểu kết nối từ mặt bích JIS 10K, ANSI 150 đến hàn lồng (Socket Weld), van có thể dễ dàng thay thế hoặc lắp mới vào bất kỳ hệ thống hiện hành nào theo tiêu chuẩn quốc tế.
Trong thực tế vận hành, van thép rèn A105 đóng vai trò chủ chốt trong việc bảo vệ và điều tiết dòng chảy lưu chất:
Kiểm soát và đóng ngắt dòng lưu chất: Với thiết kế cơ khí chính xác, van cho phép ngắt dòng chảy một cách dứt khoát, đảm bảo an toàn cho các công tác bảo trì phía sau đường ống.
Chống thất thoát năng lượng: Trong các hệ thống hơi nước (Steam), van giúp duy trì nhiệt lượng bằng cách ngăn chặn sự rò rỉ hơi, từ đó tối ưu hóa chi phí vận hành cho doanh nghiệp.
Bảo vệ hệ thống áp lực cao: Nhờ khả năng chịu tải 138 bar, van đóng vai trò như một chốt chặn an toàn, ngăn ngừa các sự cố nổ đường ống do quá áp hoặc sốc nhiệt.
Ứng dụng trong các khu vực nguy hiểm: Do không có các lỗ khí tiềm ẩn (như van đúc), van thép rèn cực kỳ an toàn khi dẫn các loại khí dễ cháy nổ như CNG, LPG hay các hóa chất độc hại.
| Đặc tính kỹ thuật | Chi tiết thông số |
| Vật liệu thân van | Thép rèn ASTM A105 (Forged Carbon Steel) |
| Kích thước | DN15 - DN50 (1/2” - 2”) |
| Tiêu chuẩn thiết kế | API 602, ASME B16.34 |
| Áp suất làm việc | Class 800#, ANSI 150LB, JIS 10K, PN16 |
| Nhiệt độ làm việc | -29°C đến 425°C |
| Kiểu kết nối | Mặt bích, Ren (NPT/PT), Hàn lồng (SW), Hàn đối đầu (BW) |
| Thương hiệu | RTV (Van Duy Thành phân phối) |
| Môi trường sử dụng | Dầu, Khí, Hơi nóng, Hóa chất, Nước, HVAC |
Cấu tạo của dòng van thép rèn mang tính đặc thù cao nhằm đáp ứng các tiêu chuẩn khắt khe về an toàn công nghiệp:
Cả hai bộ phận này đều được rèn từ thép A105. Nắp van thường được liên kết với thân bằng bu lông chắc chắn (Bolted Bonnet) hoặc hàn kín (Welded Bonnet) tùy theo yêu cầu cụ thể về độ kín. Phần thân được thiết kế dày dặn, chịu được áp suất nội tại lớn.
Bao gồm đĩa van (Gate/Disc) và ghế van (Seat). Đây là những bộ phận tiếp xúc trực tiếp với lưu chất. Để tăng tuổi thọ, các bộ phận này thường được làm bằng thép không gỉ hoặc được tôi cứng bề mặt để chống mài mòn và xói mòn bởi dòng chảy tốc độ cao.
Được gia công ren chính xác giúp chuyển đổi chuyển động quay của tay vặn thành chuyển động tịnh tiến của đĩa van. Trục van thép rèn có độ bền kéo cao, không bị cong vênh dưới tác động của nhiệt độ.
Sử dụng các loại vật liệu chịu nhiệt như Graphite hoặc PTFE dạng nén, bao quanh trục van để ngăn chặn lưu chất thoát ra ngoài môi trường thông qua cổ van.
Van thép rèn A105 chủ yếu vận hành dựa trên cơ chế tịnh tiến của đĩa van:
Quá trình mở van: Khi người vận hành xoay tay quay (Handwheel) ngược chiều kim đồng hồ, trục van sẽ chuyển động đi lên, kéo theo đĩa van rời khỏi vị trí ghế van. Lúc này, dòng lưu chất được phép đi qua khe hở để lưu thông trong hệ thống.
Quá trình đóng van: Xoay tay quay theo chiều kim đồng hồ đẩy trục và đĩa van xuống dưới. Đĩa van sẽ được ép chặt vào ghế van nhờ lực cơ học. Sự tiếp xúc giữa hai bề mặt kim loại được gia công nhẵn mịn tạo ra độ kín khít tuyệt đối, ngăn chặn dòng chảy hoàn toàn.
Điều tiết: Đối với các dòng van cầu (Globe Valve) thép rèn, nguyên lý này còn cho phép điều tiết lưu lượng chính xác thông qua việc thay đổi khoảng cách giữa đĩa và ghế van.
Với dải nhiệt độ từ âm sâu đến trên 400°C, van thép rèn A105 được tin dùng trong các môi trường:
Ngành Dầu khí và Lọc hóa dầu: Xử lý các dòng hydrocacbon, dầu thô và các bồn chứa khí hóa lỏng tại các giàn khoan hoặc nhà máy lọc dầu.
Hệ thống Nồi hơi và Nhiệt điện: Sử dụng trong các đường ống dẫn hơi bão hòa, hơi quá nhiệt và nước cấp nồi hơi áp lực cao.
Ngành Công nghiệp Hóa chất: Vận hành ổn định với các loại dung môi, hóa chất không có tính ăn mòn mạnh nhưng có yêu cầu khắt khe về áp suất.
Công nghiệp Thực phẩm và HVAC: Ứng dụng trong các hệ thống sấy, lò hơi thực phẩm hoặc các hệ thống điều hòa trung tâm công suất lớn trong các tòa nhà cao tầng.
Lắp đặt đúng kỹ thuật là yếu tố then chốt để kéo dài tuổi thọ của van và toàn bộ hệ thống:
Vệ sinh đường ống: Trước khi lắp đặt, cần làm sạch mọi xỉ hàn, cát đá và tạp chất trong đường ống. Những vật thể này có thể làm xước đĩa van và gây rò rỉ ngay trong lần vận hành đầu tiên.
Kiểm tra hướng dòng chảy: Quan sát mũi tên chỉ hướng dòng chảy trên thân van. Lắp đặt đúng hướng để van phát huy tối đa khả năng đóng ngắt và điều tiết.
Căn chỉnh đồng tâm: Khi kết nối bằng mặt bích (JIS 10K hoặc ANSI 150), phải đảm bảo hai mặt bích đồng tâm và song song. Việc siết bu lông lệch tâm sẽ gây ứng suất dư, dẫn đến nứt vỡ hoặc rò rỉ mặt bích.
Thực hiện mối hàn (nếu là van hàn): Đối với kết nối Socket Weld, cần tháo bộ phận làm kín (nếu có thể) hoặc bọc vải ướt để tản nhiệt, tránh làm cháy vòng đệm cao su hoặc Graphite bên trong do nhiệt độ hàn quá cao.
Van Duy Thành tự hào là đối tác tin cậy cung cấp các dòng van thép rèn A105 thương hiệu RTV với chất lượng vượt trội. Chúng tôi cam kết mang đến sản phẩm chính hãng, đầy đủ giấy tờ CO/CQ và hỗ trợ kỹ thuật chuyên sâu. Với kho hàng đa dạng kích cỡ và kiểu kết nối, Duy Thành đảm bảo thời gian giao hàng nhanh chóng, đáp ứng mọi tiến độ công trình của quý khách hàng trên toàn quốc.
- Hãy liên hệ ngay với Van Duy Thành để nhận báo giá chi tiết và giải pháp tối ưu nhất cho hệ thống của bạn!
