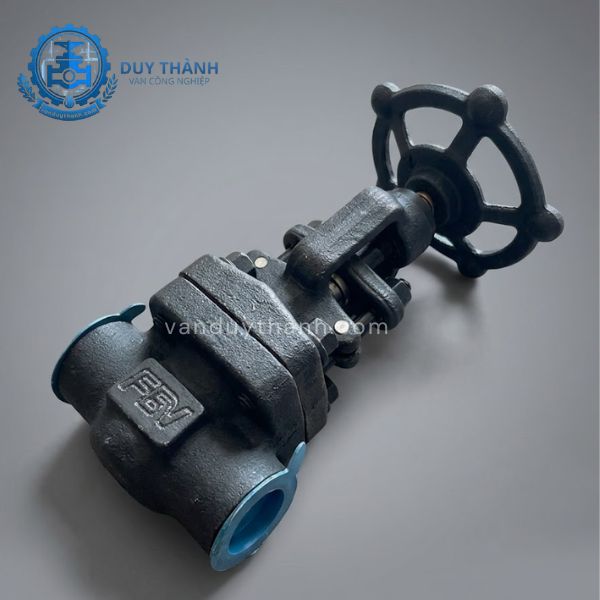

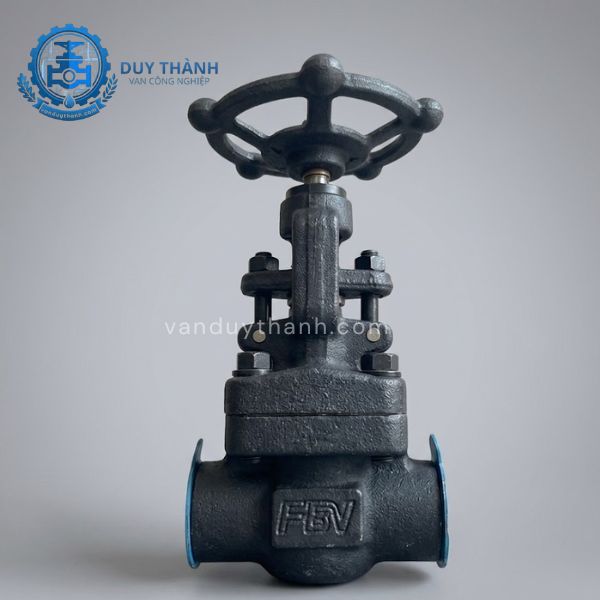

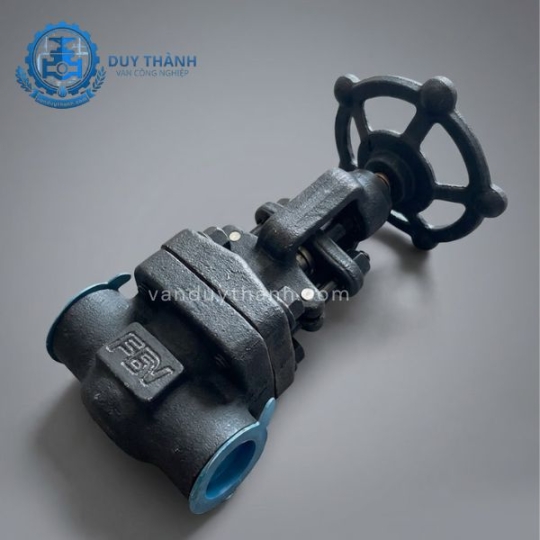

Van Cầu Hơi Thép Rèn A105 FBV Nối Ren

1. Tính năng của Van Cầu Hơi Thép Rèn A105 FBV Nối Ren

Van cầu hơi thép rèn (Forged Steel Globe Valve) vật liệu A105 là dòng van đặc thù được sản xuất thông qua quá trình rèn áp lực cao, giúp cấu trúc phân tử kim loại trở nên đặc khít và đồng nhất. Dưới đây là những tính năng tiêu biểu:

• Khả năng chịu áp lực vượt trội: Với mác thép A105, van có khả năng làm việc ổn định trong các môi trường có áp suất lên đến Class 800 (tương đương hơn 130 bar), điều mà các dòng van đúc khó lòng đáp ứng được.

• Thiết kế Full Bore (FBV): Ký hiệu FBV (Full Bore Valve) có nghĩa là lỗ thông tâm của van có đường kính bằng với đường kính trong của đường ống. Điều này giúp giảm tối đa sự sụt giảm áp suất và hạn chế hiện tượng xâm thực khi lưu chất đi qua van.

• Chống mài mòn và ăn mòn: Bề mặt đĩa van và ghế van thường được tôi cứng (Stellite) giúp chống lại sự mài mòn của dòng hơi quá nhiệt và các tạp chất trong đường ống.

• Tính linh hoạt cao: Kiểu kết nối ren (NPT/BSPT) giúp việc lắp đặt trở nên nhanh chóng, dễ dàng bảo trì hoặc thay thế trong các không gian hẹp.

2. Tác dụng của Van Cầu Hơi Thép Rèn A105 FBV Nối Ren

Trong một hệ thống công nghiệp phức tạp, van cầu hơi thép rèn A105 đóng vai trò là "người gác cổng" đáng tin cậy với các tác dụng chính:

Điều tiết lưu lượng chính xác

Khác với van bi chỉ mạnh về đóng/mở nhanh, van cầu hơi được thiết kế tối ưu cho việc điều tiết (throttling). Khoảng cách giữa đĩa van và ghế van có thể được điều chỉnh tỉ mỉ, cho phép người vận hành kiểm soát lưu lượng dòng chảy theo ý muốn mà không gây hư hại cho bộ phận làm kín.

Ngăn chặn rò rỉ tuyệt đối

Thiết kế hình cầu đặc trưng tạo ra lực ép vuông góc giữa đĩa và ghế van, tạo nên độ kín khít cực cao. Điều này đặc biệt quan trọng trong hệ thống hơi nóng, nơi mà một vết rò rỉ nhỏ cũng có thể gây thất thoát năng lượng khổng lồ và mất an toàn lao động.

Bảo vệ thiết bị hạ nguồn

Bằng cách kiểm soát dòng hơi và giảm áp suất đột ngột, van giúp bảo vệ các thiết bị phía sau như máy nén, lò hơi, và các cảm biến nhạy cảm khỏi hiện tượng búa nước (water hammer).

3. Thông số kỹ thuật của Van Cầu Hơi Thép Rèn A105 FBV Nối Ren

Để lựa chọn đúng sản phẩm cho hệ thống, quý khách hàng cần nắm vững các thông số kỹ thuật tiêu chuẩn quốc tế mà dòng van này sở hữu:

• Vật liệu thân van: Thép rèn ASTM A105.

• Vật liệu đĩa và ghế van (Trim): Thép không gỉ (SS304, SS316) hoặc phủ Stellite.

• Vật liệu làm kín (Gasket/Packing): Graphite (than chì) chịu nhiệt cao.

• Tiêu chuẩn thiết kế: API 602, ASME B16.34.

• Kích thước: DN15 (1/2") đến DN50 (2").

• Áp lực làm việc: Class 800, 1500, 2500.

• Nhiệt độ làm việc: -29°C đến 425°C (tùy thuộc vào vật liệu làm kín).

• Kiểu kết nối: Nối ren (Threaded - NPT/BSPT) hoặc hàn lòng (Socket Weld).

4. Cấu tạo của Van Cầu Hơi Thép Rèn A105 FBV Nối Ren

Cấu tạo của van là một sự phối hợp hoàn mỹ giữa các chi tiết cơ khí chính xác, đảm bảo vận hành bền bỉ trong môi trường khắc nghiệt nhất:

• Thân van (Body): Được rèn nguyên khối từ thép A105, có hình dạng bầu đặc trưng để hướng dòng chảy theo hình chữ S.

• Nắp van (Bonnet): Kết nối với thân bằng bu lông (Bolted Bonnet) hoặc hàn kín (Welded Bonnet) để giữ trục van ổn định.

• Trục van (Stem): Kết nối vô lăng điều khiển với đĩa van. Trục được tiện ren mịn để chuyển đổi chuyển động quay thành chuyển động tịnh tiến.

• Đĩa van (Disc): Bộ phận trực tiếp tiếp xúc để đóng dòng chảy. Đĩa thường có dạng hình côn hoặc hình trụ để tăng độ chính xác khi điều tiết.

• Ghế van (Seat ring): Là nơi đĩa van tì vào khi đóng. Ở dòng thép rèn, ghế van thường được ép chặt hoặc hàn vào thân để tránh dịch chuyển dưới áp suất cao.

• Bộ phận vận hành: Vô lăng (Handwheel) làm từ thép hoặc gang dẻo, được sơn tĩnh điện chống gỉ sét.

5. Nguyên lý làm việc của Van Cầu Hơi Thép Rèn A105 FBV Nối Ren

Van cầu hơi thép rèn vận hành dựa trên cơ chế nâng/hạ đĩa van tịnh tiến so với hướng dòng chảy:

1. Trạng thái Mở: Khi quay vô lăng theo chiều ngược kim đồng hồ, trục van sẽ xoay và kéo đĩa van rời khỏi ghế van. Lưu chất đi từ cửa vào, qua khoảng trống giữa đĩa và ghế, sau đó thoát ra cửa ra. Với thiết kế Full Bore, dòng chảy đi qua van gần như không gặp lực cản lớn.

2. Trạng thái Điều tiết: Người vận hành có thể dừng vô lăng ở các vị trí trung gian. Lúc này, diện tích lưu thông bị thu hẹp, giúp điều chỉnh áp suất và lưu lượng theo yêu cầu kỹ thuật.

3. Trạng thái Đóng: Quay vô lăng theo chiều kim đồng hồ, trục van đẩy đĩa van xuống ép chặt vào ghế van. Lực ép mạnh mẽ này cắt đứt hoàn toàn dòng chảy, đảm bảo không có hơi nóng lọt qua.

6. Môi trường ứng dụng của Van Cầu Hơi Thép Rèn A105 FBV Nối Ren

Nhờ đặc tính chịu nhiệt và áp lực cao, van cầu thép rèn A105 FBV là lựa chọn ưu tiên trong các ngành công nghiệp nặng:

• Hệ thống hơi nóng (Steam): Lò hơi, đường ống dẫn hơi trong các nhà máy dệt nhuộm, thực phẩm, giấy và thức ăn chăn nuôi.

• Ngành dầu khí & Hóa chất: Vận chuyển các dòng lưu chất có tính xâm thực nhẹ hoặc yêu cầu độ kín cao để tránh cháy nổ.

• Nhà máy nhiệt điện: Hệ thống nước cấp, hơi cao áp và các đường ống phụ trợ.

• Hệ thống khí nén: Các trạm nén khí áp lực cao yêu cầu thiết bị chịu tải tốt.

7. Hướng dẫn lắp đặt Van Cầu Hơi Thép Rèn A105 FBV Nối Ren

Lắp đặt đúng kỹ thuật không chỉ kéo dài tuổi thọ van mà còn đảm bảo an toàn cho toàn bộ hệ thống. Các bước thực hiện bao gồm:

• Kiểm tra hướng dòng chảy: Trên thân van luôn có mũi tên chỉ hướng. Phải lắp đặt sao cho lưu chất đi đúng hướng từ dưới đĩa van đi lên (trong phần lớn các ứng dụng hơi).

• Vệ sinh đường ống: Trước khi lắp, cần thổi sạch xỉ hàn, cát đá hoặc tạp chất bên trong ống để tránh làm xước ghế van khi đóng/mở lần đầu.

• Sử dụng vật liệu làm kín ren: Dùng cao su non (teflon) chịu nhiệt hoặc keo dán ren chuyên dụng để đảm bảo mối nối không bị rò rỉ.

• Vị trí lắp đặt: Nên lắp van ở vị trí dễ dàng thao tác vô lăng và bảo trì. Tránh các vị trí bị rung lắc mạnh hoặc có tác động ngoại lực không cần thiết.

8. Van Duy Thành là đơn vị chuyên cung cấp Van Cầu Hơi Thép Rèn A105 FBV Nối Ren

Trên thị trường thiết bị công nghiệp hiện nay, việc tìm kiếm một đơn vị cung cấp van vừa đảm bảo chất lượng kỹ thuật, vừa có mức giá hợp lý là điều không dễ dàng. Van Duy Thành tự hào là điểm đến tin cậy của các nhà thầu và kỹ sư vận hành nhờ vào những giá trị cốt lõi:

Chất lượng sản phẩm được kiểm định nghiêm ngặt

Tất cả các dòng van cầu hơi thép rèn A105 FBV tại Van Duy Thành đều được nhập khẩu từ các thương hiệu uy tín, đáp ứng đầy đủ các tiêu chuẩn quốc tế như API, ASME, JIS. Mỗi sản phẩm khi đến tay khách hàng đều kèm theo giấy tờ CO, CQ đầy đủ, minh bạch về nguồn gốc xuất xứ.

Giải pháp kỹ thuật tối ưu

Chúng tôi không chỉ bán sản phẩm, mà còn cung cấp giải pháp. Đội ngũ kỹ thuật của Van Duy Thành sẵn sàng tư vấn chuyên sâu về thông số, giúp khách hàng lựa chọn đúng loại van phù hợp với áp suất và môi trường làm việc thực tế, từ đó tối ưu hóa chi phí đầu tư.

Dịch vụ hậu mãi chu đáo

• Kho hàng sẵn có: Đáp ứng nhanh chóng nhu cầu lắp đặt và thay thế khẩn cấp.

• Bảo hành dài hạn: Cam kết hỗ trợ kỹ thuật và đổi trả nếu phát hiện lỗi từ nhà sản xuất.

• Giao hàng toàn quốc: Hệ thống logistics linh hoạt, đảm bảo tiến độ công trình của quý khách.

Quý khách hàng có nhu cầu tư vấn hoặc báo giá về Van cầu hơi thép rèn A105 FBV nối ren, hãy liên hệ ngay với Van Duy Thành để được phục vụ tốt nhất!
