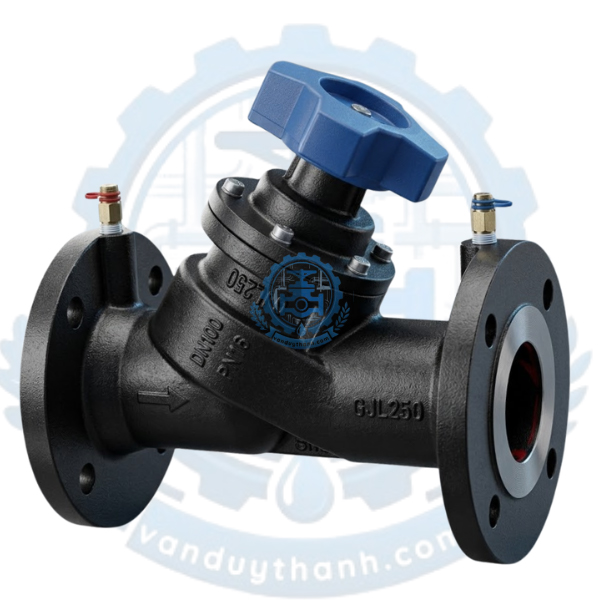

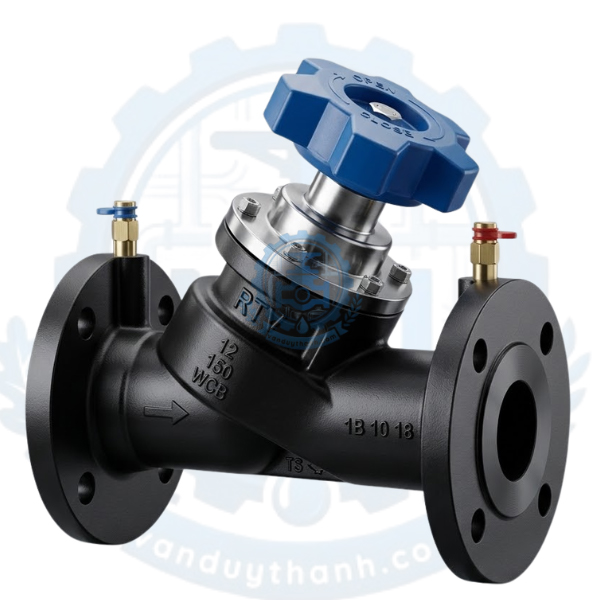

Van Cân Bằng Mặt Bích

1. Tính năng của Van Cân Bằng Mặt Bích

Van cân bằng mặt bích là thiết bị thủy lực chuyên dụng dòng lưu lượng lớn, lắp đặt chủ yếu tại các đường ống trục chính hoặc các nhánh phân khu lớn của hệ thống tuần hoàn kín. Được thiết kế tối ưu hóa hình học lòng van, sản phẩm sở hữu những tính năng vận hành vượt trội:

• Khả năng điều tiết lưu lượng tuyến tính độ nhạy cao: Đĩa van có cấu trúc dạng plug hình côn đặc biệt kết hợp với trục vô lăng có đồng hồ hiển thị cữ kỹ thuật số, giúp kỹ sư tính toán và thiết lập độ mở lòng van chính xác đến từng dải vạch chia.

• Đo đạc thông số chênh áp động trực tiếp: Thân van đúc tích hợp sẵn hai cổng test point bằng đồng. Tính năng này cho phép đầu kim của thiết bị đo lưu lượng chuyên dụng kết nối nhanh để đo độ sụt áp, từ đó xuất ra lưu lượng thực tế đang chảy qua phân đoạn ống.

• Kết cấu cơ khí chịu mô-men xoắn lớn: Thân van bằng gang dẻo bền bỉ kết hợp với kiểu liên kết mặt bích dày dặn mang lại tính năng chịu rung lắc cơ học xuất sắc, không bị biến dạng hay nứt vỡ thành van dưới áp lực dòng chảy tải động lớn của hệ thống bơm trung tâm.

• Chống bám cặn và lưu thông dòng tối ưu: Lòng van được làm sạch bavia và phủ sơn bảo vệ chống gỉ, giúp giảm thiểu lực cản ma sát, ngăn ngừa hiện tượng tích tụ cặn bẩn làm sai lệch kết quả đo thủy lực sau nhiều năm vận hành.

2. Tác dụng của Van Cân Bằng Mặt Bích

Trong các tòa nhà cao tầng, tổ hợp nhà máy hay các trung tâm thương mại sử dụng hệ thống điều hòa không khí trung tâm (HVAC), dòng van cân bằng mặt bích giữ tác dụng định hướng dòng chảy cốt lõi:

• Phân phối đồng đều áp lực thủy lực toàn hệ thống: Triệt tiêu hiện tượng đoản mạch thủy lực (lưu chất chỉ tập trung chảy nhiều ở các nhánh gần bơm, gây thiếu hụt nước trầm trọng ở các nhánh xa trung tâm). Van tạo ra lực cản nhân tạo phù hợp để ép dòng nước phân bổ đều đến mọi góc công trình.

• Tối ưu hóa công suất tiêu thụ điện năng: Giúp dòng nước lạnh hồi từ các giàn AHU, FCU hoặc nước nóng từ lò hơi đạt đúng lưu lượng thiết kế. Tác dụng này giúp hệ thống đạt nhiệt độ phòng nhanh nhất, giảm tải chu kỳ hoạt động và tiết kiệm tối đa điện năng cho cụm bơm trục đứng.

• Ổn định áp suất, bảo vệ phụ kiện đường ống: Giúp kiểm soát vận tốc dòng chảy trong ngưỡng an toàn kỹ thuật, mang lại tác dụng triệt tiêu tiếng ồn rít cơ học trong lòng ống và ngăn ngừa sự cố búa nước hủy hoại các van chặn phía sau.

3. Thông số kỹ thuật của Van Cân Bằng Mặt Bích

Để hỗ trợ các đơn vị thiết kế cơ điện và phòng vật tư dễ dàng đưa vào danh mục phê duyệt vật tư công trình, Van Duy Thành xin cung cấp bảng thông số kỹ thuật tổng hợp:

4. Cấu tạo của Van Cân Bằng Mặt Bích

Sản phẩm sở hữu kết cấu cơ khí chịu lực nặng, cấu thành từ các bộ phận đồng bộ chính xác cao:

4.1. Vỏ thân gang và liên kết bích gá

• Thân van (Body): Đúc bằng gang dẻo dày dặn, chịu được áp suất PN25. Hai đầu đúc liền dải bích lỗ theo các tiêu chuẩn quốc tế như BS, JIS hoặc ANSI để gá thẳng vào trục ống dẫn.

• Nắp van (Bonnet): Giữ cố định cụm trục truyền lực, liên kết với thân chính bằng các bu-lông thép cường độ cao.

4.2. Hệ thống căn chỉnh và kiểm tra thủy lực

• Đĩa van tiết lưu (Plug): Thiết kế dạng nêm hình côn thuôn dài bằng inox hoặc đồng, được tính toán hình học kỹ lưỡng để khi nâng hạ, diện tích thông dòng biến thiên tuyến tính, không gây giật dòng.

• Tay quay vô lăng chỉnh cữ: Thiết kế dạng tay xoay lớn kèm theo thang đo hiển thị số (hoặc vạch kim chỉ cữ độ mở từ 0 đến 99) nằm ngay trên cổ van giúp người vận hành dễ dàng ghi chép thông số cài đặt.

• Cặp cổng đo chênh áp (Test Points): Gồm 2 đầu đo bằng đồng nhô lên cao (một đầu nối khoang trước đĩa van, một đầu nối khoang sau đĩa van) dùng để cắm kim đo áp suất thủy lực của máy cân bằng chuyên dụng.

5. Nguyên lí làm việc của Van Cân Bằng Mặt Bích

Van vận hành phối hợp giữa việc thay đổi tổn thất áp suất cục bộ bằng tay và đo đạc chênh áp động bằng thiết bị điện tử để tối ưu dòng chảy:

• Cơ chế điều tiết cơ học: Khi người vận hành xoay vô lăng, trục van đẩy đĩa van hình côn tịnh tiến hạ xuống hoặc nâng lên so với bệ đỡ cố định trong lòng van. Độ mở đĩa van càng thu hẹp sẽ tạo ra lực cản thủy lực cục bộ càng lớn, làm giảm lưu lượng dòng nước đi qua nhánh bích đó và điều chuyển bớt áp lực sang các nhánh khác.

• Cơ chế đo chênh áp thủy lực: Dòng nước di chuyển qua vị trí đĩa chặn sẽ sinh ra độ chênh lệch áp suất giữa thượng nguồn (P1) và hạ nguồn (P2). Kỹ thuật viên cắm hai đầu kim đo của máy đo lưu lượng điện tử vào hai cổng test point trên thân van. Máy đo sẽ đo đạc độ chênh áp (Delta P = P1 - P2) và kết hợp với hệ số dòng dòng chảy định sẵn (Kv) của kích cỡ van đó để tự động tính toán, hiển thị số lưu lượng thực tế (Q) lên màn hình theo công thức kỹ thuật. Người vận hành chỉ cần xoay vô lăng điều chỉnh cho đến khi màn hình máy đo báo đúng con số lưu lượng mong muốn theo thiết kế hệ thống.

6. Môi trường ứng dụng của Van Cân Bằng Mặt Bích

Với thế mạnh về dải kích cỡ lớn lên đến DN600, kết nối bích vững chắc và khả năng chịu nhiệt 120°C, thiết bị là cấu kiện bắt buộc phải có trong các hệ thống:

• Hệ thống điều hòa trung tâm nước lạnh Chiller: Lắp đặt trên các trục đường ống nước hồi (Return) từ các cụm AHU lớn, các tầng phân khu của tòa nhà cao tầng, sân bay, trung tâm dữ liệu (Data Center).

• Mạng lưới cấp nước nóng trung tâm (Boiler/Heat Pump): Lắp tại đường hồi của các vòng tuần hoàn nước nóng khách sạn, resort, đảm bảo áp lực nước nóng phân bổ đều, giúp vòi nước ở mọi phòng luôn có nước nóng đồng thời.

• Hệ thống xử lý và phân phối nước sạch công nghiệp: Trạm bơm tổng, mạng lưới đường ống cấp nước sản xuất của các nhà máy dệt, nhà máy thực phẩm, khu chế xuất.

• Hệ thống HVAC trong công nghiệp đóng tàu: Đường ống tuần hoàn giải nhiệt, điều hòa không khí trên các tàu biển lớn, giàn khoan ngoài khơi.

7. Hướng dẫn lắp đặt của Van Cân Bằng Mặt Bích

Để đảm bảo dòng lưu chất đi vào van luôn ổn định phẳng, không sinh dòng xoáy nhiễu làm sai lệch kết quả đo đạc của kim đo, quy trình lắp đặt mặt bích cần tuân thủ khoảng cách kỹ thuật sau:

• Bước 1: Kiểm tra hướng mũi tên dòng chảy: Phải lắp van sao cho hướng mũi tên đúc nổi trên thân van trùng khít hoàn toàn với hướng di chuyển thực tế của nước trong đường ống.

• Bước 2: Đảm bảo đoạn ống thẳng tiêu chuẩn kỹ thuật: Vị trí đặt van bích phải cách các phụ kiện gây nhiễu dòng (như co chữ L, van bướm, tê, bầu thu) một khoảng đoạn ống thẳng tối thiểu bằng 5 x DN ở phía đầu vào (Upstream) và tối thiểu bằng 2 x DN ở phía đầu ra (Downstream).

• Bước 3: Gá lắp bích và chèn gioăng làm kín: Đặt vòng đệm làm kín bích (gioăng cao su EPDM hoặc gioăng không amiăng) vào giữa bích van và bích ống dẫn. Căn chỉnh lỗ bu-lông đồng tâm tuyệt đối.

• Bước 4: Siết chặt bu-lông đối xứng góc: Xỏ toàn bộ hệ thống bu-lông, tiến hành siết lực từ từ bằng cờ-lê lực theo quy tắc đối xứng chéo góc. Việc siết tản đều giúp gioăng cao su được ép phẳng hoàn toàn, mặt bích không bị vênh, chống rò rỉ nước tuyệt đối.

• Bước 5: Tạo không gian thao tác cổng đo: Định hướng van sao cho hai cổng test point hướng ra ngoài góc thoáng, không bị che khuất bởi tường hoặc trần thạch cao, tạo điều kiện thuận lợi cho kỹ thuật viên cắm máy đo áp suất sau này.

8. Những lỗi thường gặp và cách khắc phục của Van Cân Bằng Mặt Bích

Trong chu trình vận hành tuần hoàn liên tục nhiều năm, hệ thống có thể xuất hiện một số sự cố nhỏ. Anh có thể hướng dẫn kỹ thuật viên xử lý nhanh theo cẩm nang dưới đây:

8.1. Kim đo lưu lượng không nhảy số hoặc báo kết quả sai lệch lớn

• Nguyên nhân: Do nguồn nước bẩn tích tụ hạt cặn mịn làm nghẽn lỗ thông bên trong cổng đo test point; hoặc kỹ thuật viên cắm ngược dây đo (dây đỏ áp cao cắm vào cổng hạ lưu).

• Cách khắc phục: Tháo nắp bảo vệ cổng đồng, dùng khí nén hoặc tăm nhỏ thông sạch lòng cổng đo. Khi đo, lưu ý cắm đầu dây đo màu đỏ vào cổng phía thượng nguồn (trước đĩa van) và dây màu xanh vào cổng phía hạ nguồn.

8.2. Nước rò rỉ rỉ thấm ra tại chân ren cổng test point

• Nguyên nhân: Chu kỳ cắm kim đo áp suất nhiều lần làm lỏng chân ren kết nối của cổng đo vào thân van, hoặc gioăng làm kín nhỏ trong nắp cổng bị rách móp do nhiệt độ.

• Cách khắc phục: Dùng cờ-lê nhỏ siết chặt lại chân ren của cổng test point vào thân van. Nếu vẫn rỉ nước, cần cô lập xả áp phân đoạn và thay mới đầu kim test point đồng.

8.3. Đã xoay vô lăng thay đổi cữ hiển thị nhưng lưu lượng nước không đổi

• Nguyên nhân: Có dị vật cứng cỡ lớn (bã xỉ hàn, hạt đá) lọt vào kẹt chặt giữa đĩa van hình côn và bệ đỡ; hoặc trục ren bị gãy gá cơ học bên trong do vận hành sai thao tác dùng lực siết quá mạnh.

• Cách khắc phục: Khóa van chặn đầu nguồn, tháo các bu-lông nắp van (Bonnet) để rút cụm trục và đĩa van lên kiểm tra. Vệ sinh sạch lòng thân van, loại bỏ dị vật. Nếu trục ren đã bị rạn gãy, tiến hành thay mới thiết bị để đảm bảo tính năng vận hành an toàn.

9. Van Duy Thành chuyên cung cấp Van Cân Bằng Mặt Bích

Nếu anh và quý đơn vị nhà thầu đang tìm kiếm giải pháp tối ưu hóa thủy lực toàn diện, tiết kiệm điện năng cho hệ thống Chiller hay mạng lưới nước tòa nhà, Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên cung cấp các dòng van cân bằng mặt bích chính hãng từ các thương hiệu danh tiếng quốc tế.

Chúng tôi nhập khẩu chính ngạch và lưu kho số lượng lớn đầy đủ dải kích cỡ danh định từ DN50 cho đến các size cực đại DN600 với đầy đủ các tiêu chuẩn bích gá JIS, BS, ANSI, sẵn sàng giao hàng tốc hành đáp ứng đúng tiến độ thi công của công trình trên toàn quốc.

Đến với Van Duy Thành, quý khách luôn nhận được cam kết giá trị vàng:

• Sản phẩm chính hãng 100%, chất lượng vật liệu gang dẻo đạt chuẩn, lớp sơn phủ epoxy dày dặn.

• Cung cấp đầy đủ giấy tờ chứng chỉ nguồn gốc xuất xứ CO, CQ phục vụ công tác nghiệm thu công trình gắt gao.

• Chính sách bảo hành chính hãng 12 tháng, lỗi nhà sản xuất đổi mới nhanh chóng.

• Mức giá cạnh tranh hàng đầu thị trường cùng chính sách chiết khấu thương mại cực tốt cho các nhà thầu dự án và đại lý.

Để nhận ngay bảng báo giá ưu đãi tốt nhất và tư vấn thông số kỹ thuật chi tiết cho dòng van cân bằng mặt bích, xin quý khách lòng liên hệ trực tiếp với chúng tôi qua:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

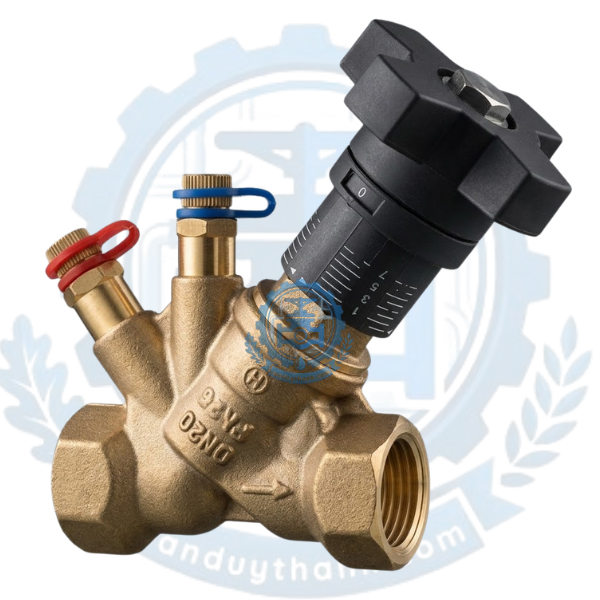

► XEM THÊM: Van Cân Bằng Đồng Nối Ren FRV
