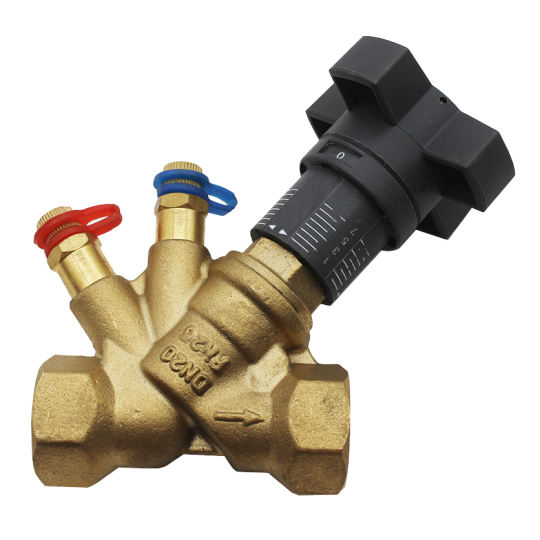

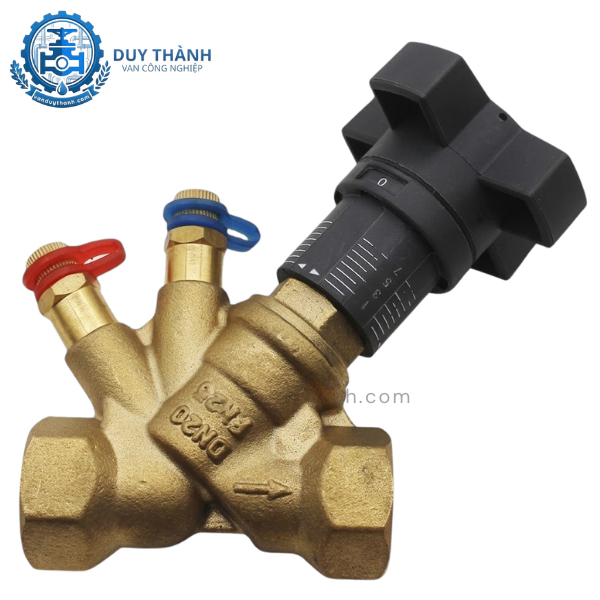

Van Cân Bằng Đồng Nối Ren DN20 FRV
Van cân bằng đồng nối ren DN20 FRV là thiết bị kỹ thuật chuyên dụng được thiết kế để điều chỉnh và duy trì sự cân bằng thủy lực trong hệ thống đường ống. Tính năng nổi bật của dòng van này là khả năng đo lường chính xác độ sụt áp và điều tiết lưu lượng thông qua các lỗ đo tích hợp, giúp hệ thống vận hành đúng công suất thiết kế. Với cấu tạo từ đồng chất lượng cao, van sở hữu độ bền cơ học ấn tượng, chống ăn mòn và chịu được áp lực làm việc lên đến 25bar. Dải nhiệt độ hoạt động từ -10°C đến 110°C cho phép thiết bị ứng dụng linh hoạt trong cả hệ thống nước lạnh (Chiller) và nước nóng trung tâm. Với kích thước DN20 (3/4 inch), van sử dụng kiểu nối ren chắc chắn, tiết kiệm không gian lắp đặt và đảm bảo độ kín khít tuyệt đối cho các hệ thống HVAC và cấp thoát nước nhà cao tầng.
Van cân bằng đồng nối ren DN20 FRV sở hữu những đặc tính kỹ thuật vượt trội, đáp ứng khắt khe các tiêu chuẩn trong ngành cơ điện (ME). Tính năng cốt lõi của sản phẩm nằm ở khả năng định lượng lưu lượng chính xác. Khác với các dòng van chặn thông thường, van cân bằng FRV được trang bị các cổng đo (test points) cho phép kỹ sư sử dụng máy đo chênh áp để xác định lưu lượng thực tế đang chảy qua van.
Điều chỉnh tinh vi: Tay vặn điều khiển được thiết kế với thang chia độ chi tiết, giúp người vận hành có thể cài đặt vị trí mở của van một cách chính xác nhất theo thông số thiết kế.
Tính ổn định cao: Van có khả năng duy trì lưu lượng ổn định bất chấp sự biến động áp suất tại các nhánh khác trong hệ thống, từ đó bảo vệ các thiết bị đầu cuối như FCU hay AHU.
Độ bền vật liệu: Với thân bằng đồng hoặc gang đúc tiêu chuẩn, sản phẩm chống lại sự oxy hóa và mài mòn từ dòng lưu chất, đảm bảo tuổi thọ vận hành hàng chục năm.
Thiết kế nhỏ gọn: Kiểu nối ren chuẩn DN20 giúp tối ưu diện tích lắp đặt trong các hộp kỹ thuật chật hẹp hoặc các trục kỹ thuật tòa nhà.
Trong một hệ thống tuần hoàn chất lỏng, nếu không có sự hiện diện của van cân bằng, lưu chất thường có xu hướng tập trung ở những nhánh gần bơm nhất (nơi có trở lực thấp nhất), dẫn đến các nhánh ở xa bị thiếu hụt lưu lượng. Van cân bằng DN20 FRV giải quyết triệt để bài toán này.
Tác dụng lớn nhất của thiết bị chính là tối ưu hóa hiệu suất năng lượng. Khi lưu lượng được phân bổ đều, máy bơm không cần phải hoạt động quá tải để đẩy nước tới các vị trí xa, từ đó giảm đáng kể điện năng tiêu thụ. Bên cạnh đó, van còn giúp:
Đảm bảo sự thoải mái: Trong hệ thống điều hòa không khí, van giúp các phòng ở xa trung tâm vẫn nhận được đủ độ lạnh hoặc độ ấm cần thiết.
Giảm tiếng ồn và rung chấn: Việc cân bằng áp suất giúp loại bỏ hiện tượng búa nước và tiếng rít do dòng chảy quá tốc độ gây ra tại các van điều khiển.
Bảo vệ thiết bị: Hạn chế tình trạng quá áp hoặc quá tải nhiệt tại các điểm nút trong mạng lưới đường ống.
Dưới đây là bảng thông số kỹ thuật chi tiết của dòng van cân bằng do Van Duy Thành cung cấp:
| Thông số | Chi tiết kỹ thuật |
| Model | FRV Series |
| Kích cỡ | DN20 (3/4 inch) - (Hỗ trợ DN15 - DN25) |
| Chất liệu thân | Đồng (Bronze/Brass) hoặc Gang (Cast Iron) |
| Kiểu kết nối | Nối ren tiêu chuẩn (Threaded) / Mặt bích |
| Tiêu chuẩn mặt bích | EN 1092-1 / BS PN16 / JIS 10K |
| Áp lực làm việc | PN16 (16bar) đến PN25 (25bar) |
| Nhiệt độ hoạt động | -10°C đến 110°C |
| Môi trường làm việc | Nước sạch, nước nóng, chất lỏng trung tính |
| Phụ kiện đi kèm | Đầu đo đo áp suất (Test Points) |
Cấu tạo của van cân bằng FRV là một sự kết hợp tinh xảo giữa các bộ phận cơ khí để đảm bảo khả năng điều tiết lưu lượng một cách hoàn hảo nhất:
Thân van được đúc nguyên khối từ đồng, có khả năng chịu lực nén và lực kéo tốt. Trục van kết nối trực tiếp với đĩa van bên trong, được làm từ vật liệu chống gỉ để đảm bảo sự trơn tru khi xoay tay vặn điều chỉnh.
Đây là bộ phận trực tiếp tham gia vào quá trình tiết lưu. Đĩa van thường có hình dạng đặc biệt (hình côn hoặc hình trụ vát) để tạo ra mối quan hệ tuyến tính giữa độ mở và lưu lượng, giúp việc cân bằng trở nên dễ dàng và chuẩn xác hơn.
Tay vặn của van FRV không chỉ đơn thuần để đóng mở mà còn tích hợp vòng hiển thị vị trí. Người dùng có thể khóa vị trí đã cài đặt để tránh việc thay đổi thông số ngoài ý muốn bởi những người không có chuyên môn.
Hai đầu đo nhỏ nằm trên thân van là nơi kết nối với máy đo cầm tay. Đây là "mắt thần" giúp xác định chính xác áp suất trước và sau van, từ đó tính toán ra lưu lượng thực tế đang lưu thông.
Nguyên lý hoạt động của van cân bằng DN20 FRV dựa trên sự thay đổi tiết diện dòng chảy để tạo ra một trở lực cục bộ theo tính toán.
Khi dòng lưu chất đi qua van, đĩa van sẽ tạo ra một vật cản nhân tạo. Bằng cách xoay tay vặn để thay đổi khoảng cách giữa đĩa van và ghế van, chúng ta có thể tăng hoặc giảm giá trị Kv (hệ số lưu lượng). Khi giá trị Kv thay đổi, độ sụt áp (Delta P) qua van cũng thay đổi theo công thức thủy lực. Người kỹ sư sẽ đo Delta P qua hai đầu đo tích hợp, sau đó đối chiếu với biểu đồ của nhà sản xuất để điều chỉnh tay vặn cho đến khi đạt được lưu lượng mong muốn. Khi đã đạt thông số, van sẽ được khóa cố định để duy trì trạng thái cân bằng này suốt quá trình vận hành hệ thống.
Với thiết kế bền bỉ và dải thông số rộng, van cân bằng đồng nối ren DN20 FRV được ứng dụng rộng rãi trong nhiều lĩnh vực:
Hệ thống HVAC: Sử dụng trong các đường ống nước lạnh cung cấp cho FCU, AHU trong các tòa nhà văn phòng, khách sạn, trung tâm thương mại.
Hệ thống sưởi trung tâm: Đảm bảo nước nóng được phân phối đều tới từng tấm tản nhiệt hoặc các tầng trong nhà cao tầng.
Hệ thống cấp nước dân dụng: Cân bằng áp suất nước tại các căn hộ ở các tầng khác nhau, tránh tình trạng tầng thấp áp lực quá mạnh trong khi tầng cao lại yếu.
Công nghiệp nhẹ: Ứng dụng trong các dây chuyền làm mát bằng chất lỏng hoặc các bồn chứa cần kiểm soát lưu lượng nạp xả ổn định.
Để thiết bị hoạt động chính xác, quy trình lắp đặt cần tuân thủ các nguyên tắc kỹ thuật sau:
Hướng dòng chảy: Lắp van đúng theo chiều mũi tên được đúc nổi trên thân van. Việc lắp ngược sẽ khiến chức năng đo lường và điều tiết bị sai lệch hoàn toàn.
Đoạn ống thẳng: Để đảm bảo dòng chảy ổn định khi đo, nên lắp van tại vị trí có đoạn ống thẳng phía trước van tối thiểu 5 lần đường kính ống (5D) và phía sau van tối thiểu 2 lần đường kính ống (2D).
Vị trí tay vặn: Nên lắp sao cho tay vặn và các đầu đo đo áp hướng ra phía ngoài, thuận tiện cho việc cắm thiết bị đo và thao tác điều chỉnh sau này.
Làm sạch đường ống: Trước khi lắp đặt, cần súc rửa đường ống để loại bỏ rác hàn, cát đá. Các tạp chất này nếu vướng vào ghế van sẽ làm hỏng độ kín và sai lệch chỉ số đo.
Sử dụng băng keo cao su non: Đối với kiểu nối ren DN20, cần quấn băng tan vừa đủ để đảm bảo độ kín, tránh rò rỉ tại các đầu ren kết nối.
Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên cung cấp dòng Van cân bằng đồng nối ren DN20 FRV và các thiết bị vật tư ngành nước. Chúng tôi cam kết mang đến sản phẩm chất lượng cao, đầy đủ chứng chỉ kiểm định với chế độ bảo hành dài hạn. Với lượng hàng sẵn kho dồi dào và đội ngũ kỹ thuật am hiểu hệ thống, Duy Thành luôn sẵn sàng hỗ trợ khách hàng từ khâu lựa chọn thông số đến hướng dẫn vận hành, đảm bảo hệ thống của quý khách luôn hoạt động ổn định và hiệu quả nhất.
