Van Bypass, Van Nhánh Là Gì? Vai Trò & Cách Lắp Đúng Kỹ Thuật

Van Bypass, Van Nhánh Là Gì? Vai Trò & Cách Lắp Đúng Kỹ Thuật

Van bypass (hay còn gọi là van nhánh, van vòng tránh, by pass valve) là một thành phần không thể thiếu trong các hệ thống đường ống công nghiệp hiện đại. Tuy nhiên, không phải ai cũng hiểu rõ van bypass có tác dụng gì hay cách thiết lập một đường bypass line (đường nhánh) chuẩn kỹ thuật để bảo vệ an toàn cho toàn hệ thống. Bài viết này từ Van Duy Thành sẽ cung cấp cho bạn góc nhìn chuyên sâu của một kỹ thuật viên vận hành với nhiều năm kinh nghiệm trong ngành van công nghiệp.

1. Định Nghĩa Bypass Và Hệ Thống Đường Nhánh

Để hiểu rõ cách thức vận hành của cụm thiết bị này, trước hết chúng ta cần làm rõ khái niệm cốt lõi về thuật ngữ bypass trong kỹ thuật dòng chảy.

Bypass trong ngành van công nghiệp là việc thiết lập một lối đi phụ (đường nhánh song song) cho dòng lưu chất đi qua, tách biệt hoàn toàn hoặc một phần với đường ống chính khi cần thiết.

Hệ thống bypass line thường được thiết kế chạy song song với thiết bị chính (như van điều khiển, máy bơm, bộ lọc) để dòng lưu chất tiếp tục lưu thông khi thiết bị chính bị cô lập nhằm mục đích sửa chữa, bảo trì hoặc điều tiết áp suất. By pass valve chính là chiếc van được lắp đặt ngay trên đường nhánh phụ này để đóng/mở và kiểm soát lưu lượng dòng chảy đi qua đường vòng.

2. Tại Sao Cần Van Bypass? Vai Trò Trong Hệ Thống

Trong thực tế vận hành, việc không lắp đặt hệ thống van vòng tránh có thể dẫn đến hậu quả nghiêm trọng là phải dừng toàn bộ dây chuyền sản xuất chỉ để thay thế một vòng đệm cao su nhỏ của van chính.

Vậy cụ thể van bypass có tác dụng gì trong một hệ thống cơ điện (ME) hay đường ống công nghiệp? Dưới đây là 3 vai trò kỹ thuật quan trọng nhất:

• Đảm bảo tính liên tục của hệ thống (Van dự phòng): Khi van điều khiển chính hoặc máy bơm gặp sự cố, kỹ sư chỉ cần đóng các van cô lập ở đường chính và mở van song song ở đường bypass. Dòng lưu chất lập tức được chuyển hướng qua đường nhánh, giúp nhà máy hoạt động liên tục mà không phải ngưng trệ sản xuất.

• Hỗ trợ quá trình bảo trì an toàn: Nhờ có đường bypass, việc tháo lắp, vệ sinh đường ống hoặc bảo dưỡng định kỳ các thiết bị đo đếm, van giảm áp diễn ra cực kỳ an toàn mà không làm rò rỉ hay gián đoạn áp suất hệ thống.

• Điều tiết dòng chảy và giảm áp lực (Pressure bypass): Trong giai đoạn khởi động hệ thống, áp suất và lưu lượng thường tăng đột ngột. Mở van nhánh giúp san sẻ áp lực, ngăn hiện tượng búa nước (water hammer) bảo vệ các thiết bị nhạy cảm hạ nguồn.

3. Sơ Đồ Van Bypass Điển Hình Và Nguyên Lý Hoạt Động

Một cụm bypass line tiêu chuẩn không chỉ gồm một chiếc van đơn lẻ mà là sự phối hợp của một cụm van công nghiệp được tính toán kỹ lưỡng.

       [Van Cô Lập Thượng Nguồn]      [Thiết Bị Chính]      [Van Cô Lập Hạ Nguồn]
---------- (Van Bi / Van Cầu) ----------- [ Van Điều Khiển ] ----------- (Van Bi / Van Cầu) ----------
    |                                                                                         |
    |---------------------------- ( Van Bypass / Van Cầu Điều Tiết ) -------------------------|
                                         [Đường Nhánh Bypass]

Dựa trên sơ đồ trực quan phía trên, một cụm tách dòng tiêu chuẩn bao gồm:

1. Đường ống chính: Chứa thiết bị trung tâm (như van giảm áp, van điều khiển) được kẹp giữa bởi 2 van cô lập (thường là van bi hoặc van cửa).

2. Đường nhánh bypass: Chạy song song và được kiểm soát bởi một by pass valve (thường ưu tiên sử dụng van cầu nhờ khả năng tiết lưu, điều tiết dòng chảy cực tốt).

Nguyên lý hoạt động: Ở trạng thái vận hành bình thường, van vòng tránh luôn đóng chặt, dòng lưu chất đi 100% qua đường ống chính. Khi cần bảo trì thiết bị chính, người vận hành sẽ mở từ từ van bypass, sau đó đóng hai van cô lập ở hai đầu thiết bị chính lại. Lúc này, đường ống chính được cô lập hoàn toàn để xử lý kỹ thuật an toàn.

4. Các Loại Hệ Thống Cần Lắp Đặt Đường Nhánh Bypass

Tùy thuộc vào đặc tính kỹ thuật và mức độ quan trọng của thiết bị, đường bypass line sẽ được tích hợp ở các vị trí chiến lược khác nhau.

Dưới đây là ba ứng dụng thực tế phổ biến nhất trong các nhà máy và tòa nhà cao tầng:

Hệ thống máy bơm công nghiệp

Đối với máy bơm, đường pressure bypass (vòng tránh áp suất) giúp tuần hoàn một phần dòng lưu chất ngược về bồn chứa khi áp suất đầu ra vượt ngưỡng. Điều này ngăn ngừa hiện tượng quá nhiệt và quá tải dòng điện cho motor bơm khi các van ở hệ thống tiêu thụ đột ngột đóng lại.

Hệ thống bộ lọc và tách rác (Strainers)

Bộ lọc rác cần được vệ sinh lưới lọc định kỳ. Thiết kế đường van song song qua bộ lọc giúp người vận hành tháo lưới lọc ra xịt rửa mà dòng nước cấp cho lò hơi hoặc hệ thống làm mát Chiller phía sau không bị ngắt quãng.

Hệ thống van điều khiển và van giảm áp

Van điều khiển tự động (khí nén/điện) là thiết bị có tỷ lệ cần bảo dưỡng và hiệu chuẩn cao. Lắp đặt cụm van bypass quanh van điều khiển là bắt buộc để duy trì dòng sản xuất ổn định trong thời gian kỹ sư tháo thiết bị đi kiểm định.

5. Hướng Dẫn Cách Lắp Đặt Van Bypass Đúng Kỹ Thuật

Việc lắp đặt hệ thống van nhánh đòi hỏi sự chính xác về mặt không gian và lựa chọn chủng loại van phù hợp để tránh sụt áp hoặc rò rỉ.

Khi tiến hành thi công lắp đặt cụm bypass, đội ngũ kỹ sư của bạn cần tuân thủ nghiêm ngặt các nguyên tắc sau:

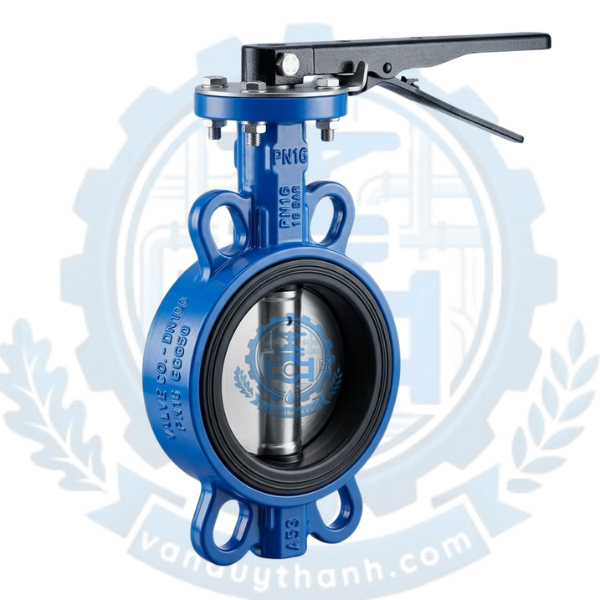

• Lựa chọn chủng loại van phù hợp: Đối với đường bypass dùng để điều tiết lưu lượng thay thế tạm thời cho van điều khiển, bắt buộc phải sử dụng van cầu (Globe Valve). Không nên dùng van bi hoặc van bướm cho mục đích tiết lưu dài hạn vì áp lực dòng chảy dễ làm hỏng đĩa van, gây rò rỉ.

• Kích thước đường ống bypass: Thông thường, đường ống nhánh bypass có thể nhỏ hơn đường ống chính từ 1 đến 2 size nếu chỉ dùng cho mục đích duy trì lưu lượng tối thiểu. Tuy nhiên, nếu yêu cầu công suất dự phòng đạt 100%, đường bypass phải có kích thước tương đương đường chính.

• Khoảng cách lắp đặt: Cần đảm bảo khoảng cách giữa các van cô lập và thiết bị chính đủ rộng để thợ kỹ thuật dễ dàng đưa dụng cụ (cờ lê, mỏ lết) vào tháo dỡ mặt bích hoặc ren kết nối mà không bị vướng vào đường ống nhánh.

6. FAQ - Các Câu Hỏi Thường Gặp Về Van Vòng Tránh (Bypass)

6.1 Van bypass luôn mở hay luôn đóng ở điều kiện bình thường?

Trong hầu hết các ứng dụng công nghiệp, van bypass ở trạng thái Thường Đóng (Normally Closed - NC). Nó chỉ được mở ra khi hệ thống chính gặp sự cố, khi cần cô lập thiết bị trung tâm để bảo trì, hoặc trong giai đoạn chạy thử (commissioning) để xả cặn đường ống.

6.2 Tại sao người ta hay dùng van cầu làm van bypass thay vì van bi hay van bướm?

Van bi và van bướm được thiết kế tối ưu cho nhiệm vụ đóng/mở hoàn toàn (On/Off). Nếu dùng chúng để tiết lưu (mở hé) trên đường bypass line trong thời gian dài, áp lực và vận tốc dòng chảy cao qua khe hẹp sẽ gây mòn không đều, làm hỏng đĩa van và gây rò rỉ khi đóng lại. Ngược lại, van cầu (Globe Valve) có cấu tạo đĩa và vách ngăn chuyên dụng, cho phép chịu lực tốt và kiểm soát chính xác lưu lượng, áp suất dòng chảy trên đường nhánh.

6.3 Sự khác biệt giữa van bypass thủ công và van bypass tự động (Automatic Bypass Valve) là gì?

• Van bypass thủ công: Là các dòng van cơ (van cầu, van bi) đòi hỏi người vận hành phải đến tận nơi để quay vô lăng/tay gạt mở van khi có sự cố.

• Van bypass tự động: Thường là van điều khiển điện, van khí nén hoặc van tự lực chênh áp (Differential Pressure Bypass Valve). Dòng van này tự động mở ra khi cảm biến phát hiện áp suất chênh lệch giữa đường cấp và đường hồi vượt quá mức cài đặt (phổ biến trong hệ thống Chiller HVAC hoặc lò hơi), giúp bảo vệ hệ thống ngay lập tức mà không cần con người can thiệp.

6.4 Kích thước (Size) của đường ống và van bypass nên chọn như thế nào là đúng tiêu chuẩn?

Việc chọn size phụ thuộc hoàn toàn vào mục đích vận hành của van dự phòng:

• Bypass duy trì 100% công suất: Nếu hệ thống bắt buộc phải chạy đủ tải ngay cả khi thiết bị chính bị hỏng, kích thước đường ống nhánh và by pass valve phải bằng 100% kích thước đường ống chính.

• Bypass điều tiết / duy trì tối thiểu: Nếu đường nhánh chỉ dùng để xả áp, giảm tải hoặc duy trì một lượng dòng chảy nhỏ để bảo vệ thiết bị hạ nguồn (ví dụ quanh cụm van giảm áp), đường bypass thường được thiết kế nhỏ hơn đường chính từ 1 đến 2 size ống (ví dụ: ống chính DN100 thì đường bypass chọn DN50 hoặc DN65) để tiết kiệm chi phí và tăng độ nhạy điều tiết.

6.5 Hiện tượng rò rỉ qua van bypass nguy hiểm như thế nào đối với hệ thống?

Vì van vòng tránh chạy song song với đường ống chính, nếu van này bị hở (rò rỉ ngầm), một lượng lưu chất sẽ liên tục "vượt rào" đi qua đường nhánh mà không qua thiết bị kiểm soát chính (như van điều khiển hay bộ lọc). Điều này dẫn đến việc sai lệch áp suất, tổn thất năng lượng, giảm hiệu suất lọc rác hoặc làm mất tính chính xác của các thiết bị đo đếm lưu lượng ở đường ống chính. Do đó, việc kiểm tra độ kín của cụm van song song này cần được thực hiện định kỳ.

6.6 Có cần thiết phải lắp đặt bẫy hơi (Steam Trap) trên đường bypass của hệ thống hơi nóng không?

Có. Trên các đường bypass line của hệ thống hơi nóng (Steam), khi van đóng, lượng hơi nước kẹt lại trong đường ống nhánh sẽ nguội dần và ngưng tụ thành nước. Khi mở van đột ngột, lượng nước ngưng này bị đẩy đi với vận tốc cực cao, gây ra hiện tượng búa nước (water hammer) cực kỳ nguy hiểm, có thể làm vỡ van hoặc nứt đường ống. Lắp đặt một nhánh xả nước ngưng nhỏ hoặc bẫy hơi trước van bypass là giải pháp kỹ thuật tối ưu để phòng ngừa rủi ro này.

Kết Luận

Việc tối ưu hệ thống đường ống với cụm van bypass khoa học không chỉ giúp bảo vệ toàn diện cho các thiết bị đắt tiền như máy bơm, van điều khiển mà còn nâng cao tối đa hiệu suất vận hành của nhà máy.

Bạn cần tư vấn kỹ thuật chuyên sâu hoặc nhận báo giá các loại by pass valve phù hợp cho công trình? Hoặc bạn đang tìm kiếm và tham khảo các dòng Van ren và Van mặt bích hay phụ kiện đường ống chất lượng cao khác? Hãy liên hệ ngay với Van Duy Thành để được đội ngũ kỹ thuật hỗ trợ nhanh chóng và chính xác nhất. Sự an toàn và hiệu quả của hệ thống chính là thành công của chúng tôi!
